Лабораторна робота №4.

"Елегазовий моноблок типу RM6"

Мета:

1.Засвоїти перелік операцій пуско-налагоджувальних робіт при введенні в експлуатацію елегазового моноблоку для розподілу електроенергії типу RМ6;

2.Засвоїти перелік операцій робіт з обслуговування елегазового моноблоку для розподілу електроенергії типу RМ6.

ЗАГАЛЬНІ ТЕОРЕТИЧНІ ВІДОМОСТІ

1. Компактний розподільчий пристрій серії RM6 RM6 – це моноблок для розподілу електроенергії (рис. 1), призначений для встановлення в радіальних, магістральних і петльових розподільних мережах 6, 10, 20 кВ, який виконує функції приєднання, живлення та захисту одного або двох розподільних трансформаторів потужністю до 3000 кВА за допомогою комбінації вимикача навантаження і плавких запобіжників або силового вимикача з захистом (рис. 2, 3). Комутаційні апарати і збірні шини розташовані в герметичному корпусі, заповненому елегазом і герметизованому на весь термін служби. RM6 також призначений для встановлення в мережевих пунктах з метою підвищення надійності електропостачання споживачів

Моноблок RM6 – це пристрій, який:

-повністю забезпечує безпеку персоналу:

 стійкий до внутрішньої електричної дуги;  видиме положення головних контактів,

 апарат на три положення, що забезпечує природне блокування від неправильних дій;  покажчик гарантованого положення контактів апарату;

-стійкий до впливу навколишнього середовища:

кожух з нержавіючої сталі, ступінь захисту IP67;

роздільні металізовані герметичні шахти для плавких запобіжників;

-відрізняється високою якістю - відповідність міжнародним стандартам і нормам

ГОСТ, має сертифікат якості конструювання ISO 9001, сертифікат якості виробництва ISO 9002;

-має успішний досвід експлуатації понад 350 000 встановлених пристроїв у всьому

світі; - екологічно безпечний:

 забезпечує можливість утилізації елегазу після закінчення терміну експлуатації;  виробництво атестоване за міжнародними екологічними нормами ISO 14001; - зручний і простий в монтажі:

 зручне під'єднання кабелів з передньої сторони з високим розташуванням точок підключення;  простота кріплення до підлоги за допомогою чотирьох болтів; - економічний:

від 1 до 4 приєднань поміщені в єдиний герметичний металевий корпус, де ізоляційним і дугогасним середовищем є елегаз;

термін служби - 30 років;

не вимагає обслуговування протягом всього терміну експлуатації;

пристрій виготовлено, зібрано, заповнене елегазом і "запаяно" на весь термін служби на заводі;

має малі габарити.

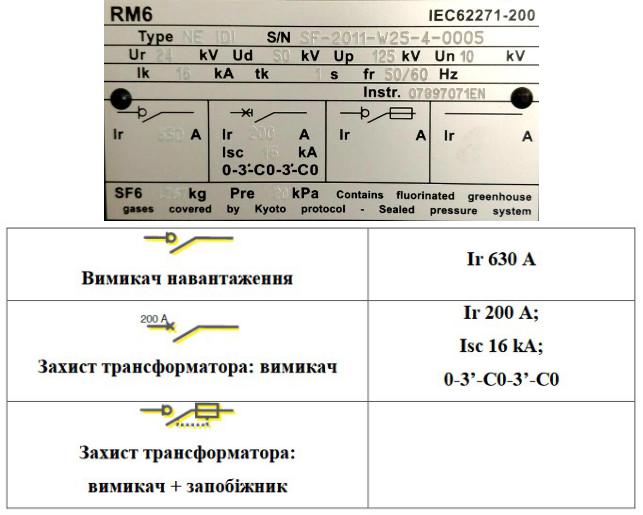

Пристрій RM6 може мати вимикач на 630 А

Контрольні запитання:

1. Яке призначення елегазового моноблоку RM6?

RM6 — Це моноблок для позподілу електроенергії, призначений для встановлення в вадіальних, магістральних і петльових позподільних мережах 6,10,20 кВ, який виконує функції приєднання, живлення та захисту одного або двох розподільних трансформаторів.

Висновок: Я засвоїв перелік операцій пуско-налагоджувальних робіт при введенні в

експлуатацію елегазового моноблоку для розподілу електроенергії типу RМ6.
