основи електро лаб 3
.odtЛабораторна робота №3.
"Вивчення комплектного розподільчого пристрою КУ-10Ц"
Мета:
1. Вивчити будову, принцип роботи та особливості монтажу комплектного розподільчого пристрою (КРУ) внутрішнього встановлення серії КУ-10Ц
2. Оглянути відсіки та верхню зовнішню панель комплектного розподільчого пристрою КУ-10Ц та оформити переліки наявного електрообладнання
3. Дослідити роботу приводу вакуумного вимикача VM1S-10
ЗАГАЛЬНІ ТЕОРЕТИЧНІ ВІДОМОСТІ

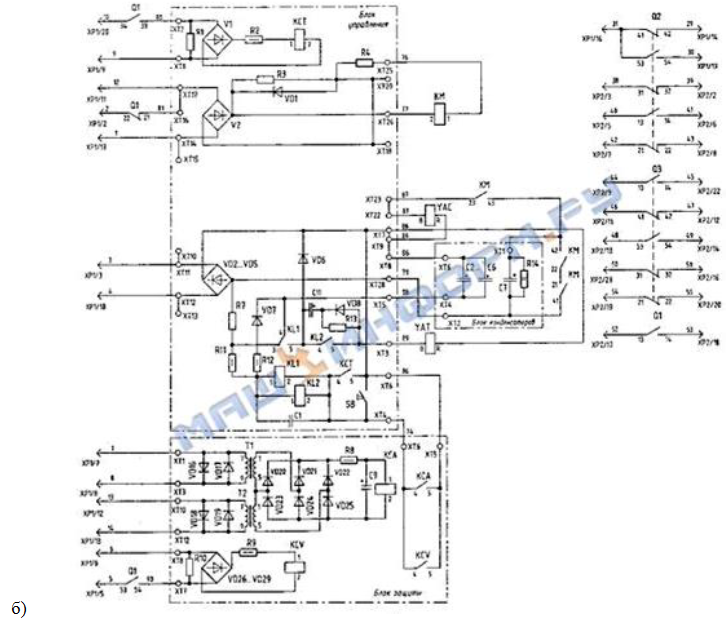

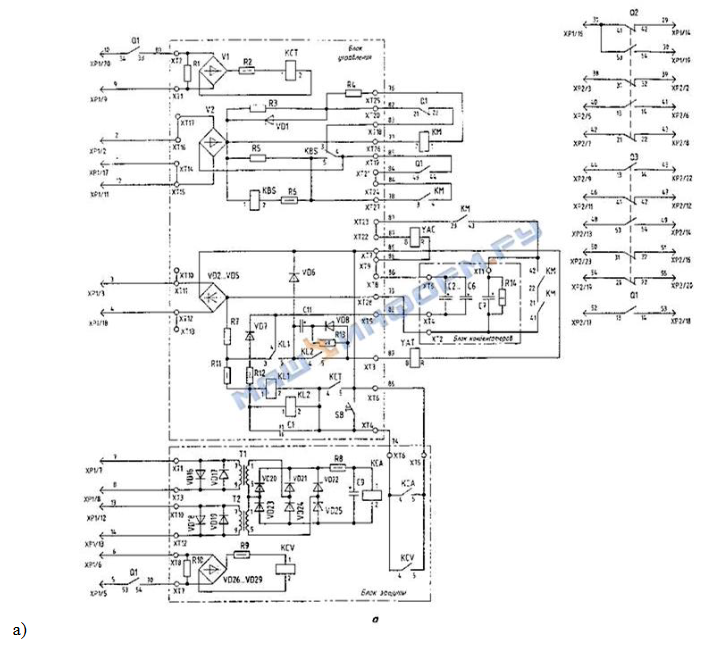

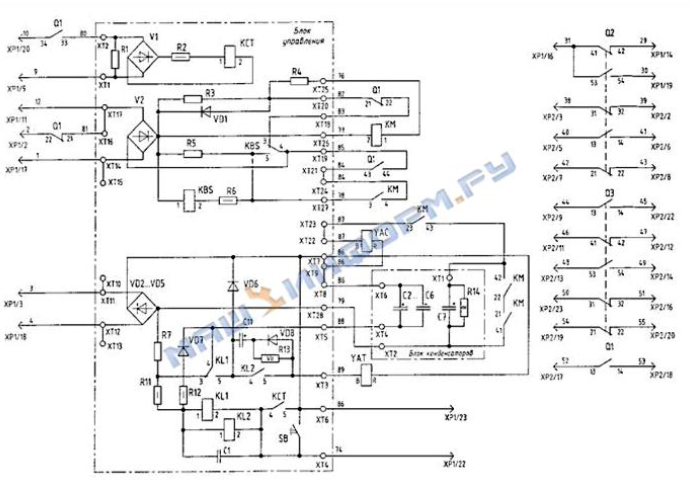

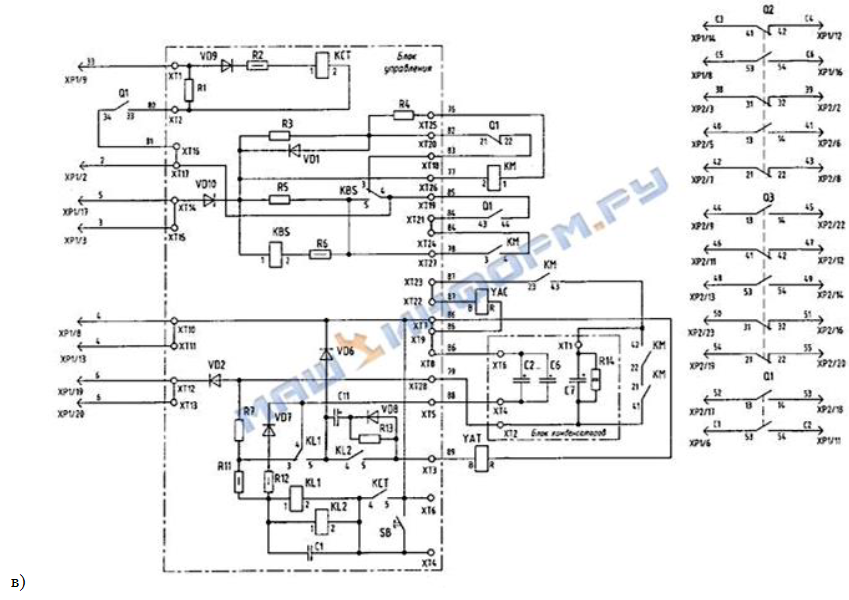

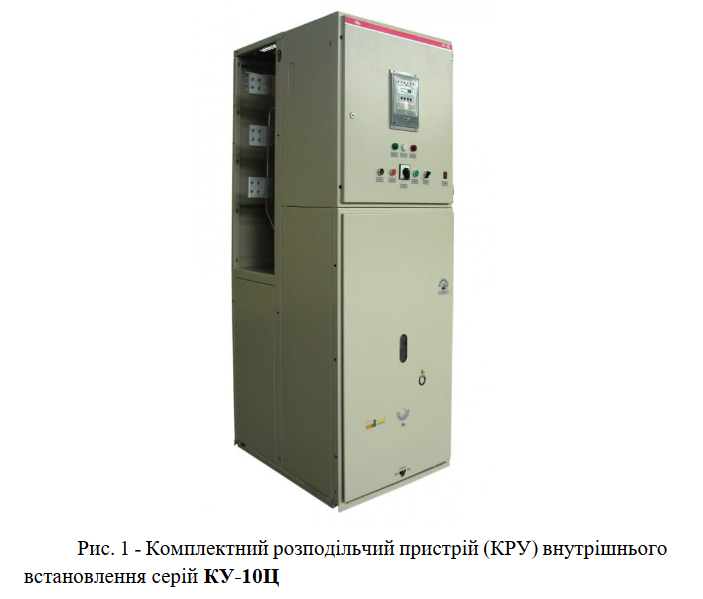

Комплектні розподільчі пристрої (КРУ) внутрішнього встановлення серій КУ-10Ц з вакуумними вимикачами (рис.1) і КУ-10 з вакуумними або елегазовими вимикачами, призначені для прийому і розподілу електроенергії трифазного змінного струму з частотою 50 і 60 Гц і номінальною напругою 6-10 кВ в системах з ізольованою або частково заземленою нейтраллю.
КРУ серій КУ10Ц і КУ-10 використовуються в розподільчих пристроях власних потреб електростанцій усіх видів на електричних підстанціях, в електроустановках підприємств усіх галузей промисловості, залізниць і метрополітенів.
КРУ серій КУ-10Ц і КУ-10 можуть експлуатуватися в умовах помірного або тропічного клімату (кліматичне виконання і категорія розміщення У3 і Т3 відповідно до ГОСТ 15150).

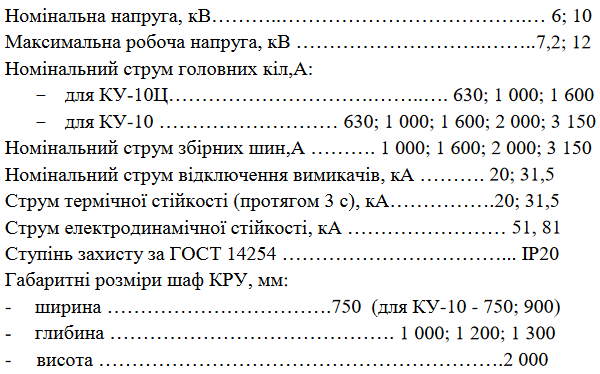

Технічні характеристики КРУ серій КУ-10Ц і КУ-10

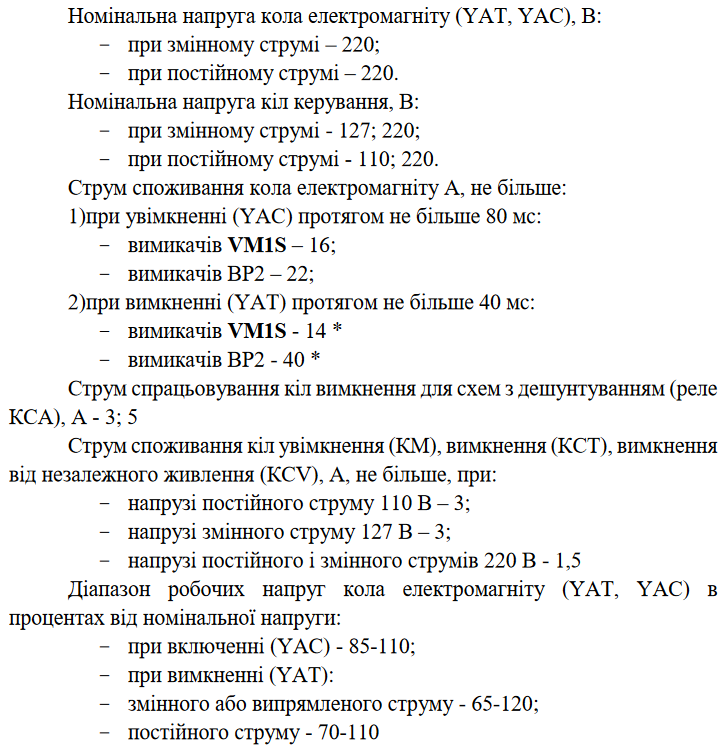

Технічні характеристики VМ1S-10
Контрольні запитання:
Що являє собою комплектний розподільний пристрій?
КРУ призначені для прийому і розподілу електроенергії трифазного змінною змінную напругою 6-40кв системах з ізольваною або частково заземленою нейтраллю.
Висновок: Я вивчив будову, принцип роботи та особливості монтажу комплектного розподільчого пристрою (КРУ) внутрішнього встановлення серії КУ-10Ц
