НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ
НАВЧАЛЬНО-НАУКОВИЙ ІНСТИТУТ ЕНЕРГЕТИКИ, АВТОМАТИКИ І ЕНЕРГОЗБЕРЕЖЕННЯ
Кафедра електропостачання ім. проф. В.М. Синькова
Курсова робота з дисципліни «Основи електропостачання»
на тему:
«Електропостачання сільського населеного пункуту»
Виконав:
Студент 3 курсу
Группи ЕЕЕ-20001б
Скудря Микита Олександрович
Перевірила:
Кандидат технічних наук, доцент
Макаревич світлана Сергіївна
КИЇВ 2023
Зміст розрахунково-пояснювальної записки.
Вступ............................................................................................................................3
1. Вихідні дані ...........................................................................................................4
2. Розрахунок потужності споживачів електричної енергії заданого
населеного пункту .....................................................................................................6
2.1. Визначення електричних навантажень на вводах споживачів
електричної енергії ...................................................................................................6
2.2. Розрахунок сумарної потужності заданого населеного пункту ..............7
3. Електричний розрахунок мережі 10 кВ..............................................................11
4. Розрахунок струмів короткого замикання.........................................................19
5. Вибір електричної апаратури розподільного пристрою 10 кВ (вихідної
комірки лінії 10 кВ).............................................................................................22
6. Вибір релейного захисту комірки лінії 10 кВ районної трансформаторної
підстанції...............................................................................................................25
7. Розрахунок системи електропостачання заданого населеного пункту ..........29
7.1. Розрахунок навантажень ліній електропередачі напругою 0,38 кВ........29
7.2. Вибір перерізу проводів ліній електропередачі 0,38 кВ. .........................33
7.3. Розрахунок номінальної потужності споживчих трансформаторних
підстанцій .....................................................................................................35
7.4. Розрахунок оптимальної кількості та вибір місць розташування
споживчих трансформаторних підстанцій ТП-10/0,4 кВ.........................36
8. Техніко-економічні показники системи електропостачання...........................37
Висновки ..................................................................................................................40
Список використаних джерел.................................................................................41
Графічна частина (креслення):
- Аркуш 1. План-схема електричної мережі населеного пункту.
- Аркуш 2. Схема електричних з'єднань, план та розріз споживчої трансформаторної підстанції або елементу розподільного пристрою (електроустановки).
1. Вступ
2. ВИХІДНІ ДАНІ
Таблиця 1
Споживачі електроенергії
С |
К |
У |
Д |
Р |
Я |
Ферма |
Свино Ферма |
Зерносховище |
Овощесховище |
Трактори |
Автомобілі |
320 |
1800 |
800 |
1000 |
20 |
25 |
М |
И |
К |
И |
Т |
А |
Склад Концкормів |
Школа |
Адм. Будівля |
Магазин |
Лазня |
Житловий будинок |
ДКУ-1 |
130 |
3 |
6 |
1 |
80/1600 |

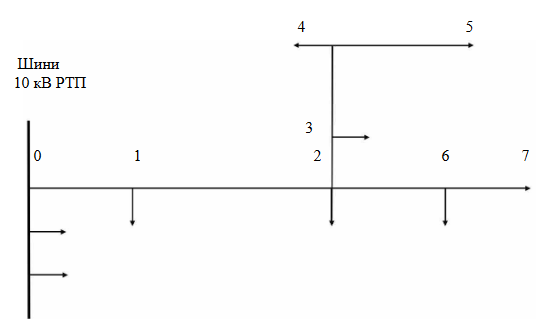

Рис. 1. Схема розподільної мережі 10 кВ
Таблиця 2
Довжина ділянок L та максимальне навантаження РМАКС ТП-10/0,4кВ
Літери прізвища |
С |
К |
У |
Д |
Р |
Я |
М |
Ділянка (No) |
0-1 |
1-2 |
2-3 |
3-4 |
4-5 |
2-6 |
6-7 |
Довжина L, км |
0,3 |
0,5 |
0,6 |
0,6 |
0,2 |
0,4 |
0,7 |
ТП-10/0,4 кВ (No) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
РМАКС , кВт |
130з |
80к |
- |
120в |
140к |
50к |
60з |
Населений пункт приєднується до ТП № 3, тому існуюче максимальне навантаження в таблиці не вказано.
Відхилення напруги на шинах 10 кВт РТП : 3/-4
Тип опор: залізобетонні
Кліматичний район по вітру та ожеледі – 2/2
Потужність короткого замикання на шинах 10 кВт РТП – 49 МВА.
