Прикладрозрахунку

Завдання.ВизначитинамагнічуючусилуFкотушкиікількістьїївитківω,розташованоїнасередньомустрижнімагнітопроводу(рис1.),необхіднудляотримання магнітної індукції B1 = 1,8 Тл в перерізі S1 при протіканні струму I=4А,якщорозміримагнітноїкола1=500мм,2=120мм,3=70мм,4=70мм, 5=60мм,6=400мм,7=60мм,заз=1мм.Магнітопровідвиконанийзлистової електротехнічної сталі 3411.

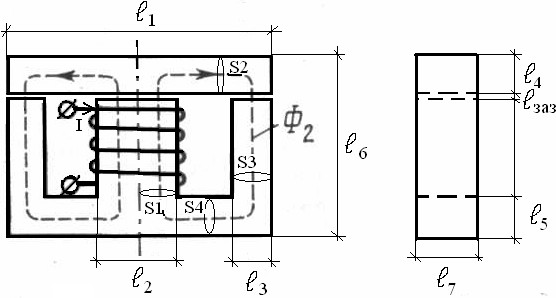

Рис.1.Розрахунокмагнітногокола

  1. Длявизначенняділянокоднорідноїмагнітногокола,знаходимо площу поперечного перерізу S1, S2, S3, S4 з рис. 4.2 за формулами (4.5)

S1=

2

2 7

=60∙60=3600мм2; S2=

47

=70∙60=4200мм2;

S3=

37

=70∙60=4200мм2; S4=

57=60∙60=3600мм2,

  1. Знаходимо довжину середньої лінії визначених одноріднихділянок за формулами:

L1= L3=645заз=400– 70–60– 1 =269мм =0,269м;

L2=123

=250–30–35–70=115мм=0,115м;

2 4 2 4

L4=

123

=250–30–35–60=125мм=0,125м.

2 4 2 5

  1. ВизначаємозначеннямагнітноїіндукціїВнакожнійділянці магнітного кола згідно співвідношень (4.3) і (4.4):

B2=В1S1=1,836001,542Тл; B3=B1S1=1,836001,542Тл;

S2 4200 S3 4200

B4=

B1S1=1,836001,8

Тл.

S4 3600

  1. По кривим намагнічування (див. Рис. 4.3) визначаємонапруженості полів на однорідних ділянках:

дляB1=B4=1,8Тл(використовуємографік3бнамалюнку4.3,б)Н1= Н4 = 4800А / м, для B2 = B3 = 1,542 Тл напруженість Н2 = Н3 = 1500А / м.

  1. Визначаємосилу,щонамагнічуєF,А,згідно(4.2)заформулою F= H1L1+ H2L2+ H3L3+ H4L4=

4800∙0,269+1500∙0,115+1500∙0,269+4800∙0,125=1291,2+148,5+403,5+600=

2443,2А.

  1. Знаходимокількістьвитківω,шт,необхіднедляствореннязаданого магнітного поля

ω=H0L0=2443,2=610,8

I 4

Приймаємо611витків.

Відповідь:F=2443,2А;ω=611витків.
