Логічні елементи
Поняття про дискретні (цифрові) сигналиЛогічний елемент ІЛогічний елемент АБОЛогічний елемент НЕЛогічний елемент І-НЕЛогічний елемент АБО-НЕ
Логічний елемент ВИКЛЮЧНЕ АБО

Сигнал - це будь-яка фізична величина (наприклад, температура, тиск повітря, інтенсивність світла, сила струму і т. д.), що змінюється з часом.
Завдяки цій зміні в часі сигнал може нести в собі якусь інформацію.
Електричний сигнал - це електрична величина (наприклад, напруга, струм, потужність), що змінюється з часом.

Аналоговий сигнал – це сигнал, який може приймати будь-які значення в певних межах (безліч значень за одиницю часу)
(наприклад, напруга може плавно змінюватися в межах від нуля до п’яти вольт).

Цифровий сигнал - це сигнал, який може приймати тільки два значення.
Пристрої, що працюють винятково з цифровими сигналами, називаються цифровими пристроями

Входи і виходи цифрових елементів
Всі цифрові пристрої будуються з логічних мікросхем, кожна з яких обов'язково має наступні виводи (ніжки):
виводи живлення: загальний (або «земля») і напруги живлення (в більшості випадків +5 В або +3,3 В), які на схемах звичайно не показуються;
виводи для вхідних сигналів (або «входи»), на які надходять зовнішні цифрові сигнали;
виводи для вихідних сигналів (або «виходи»), на видаються цифрові сигнали з мікросхеми.

види вихідних каскадів
стандартний вихід або вихід з двома станами (позначається 2С, 2S або, рідше, ТТЛ, TTL);
вихід з відкритим колектором (позначається СК, ОК, ОС);
вихід з трьома станами (має можливість відключення виходу від подальшої схеми (позначається ЗС, 3S і називається високоомним або високоімпедансним, або вихід з третім станом )
.

Об'єднання двох або більше виходів

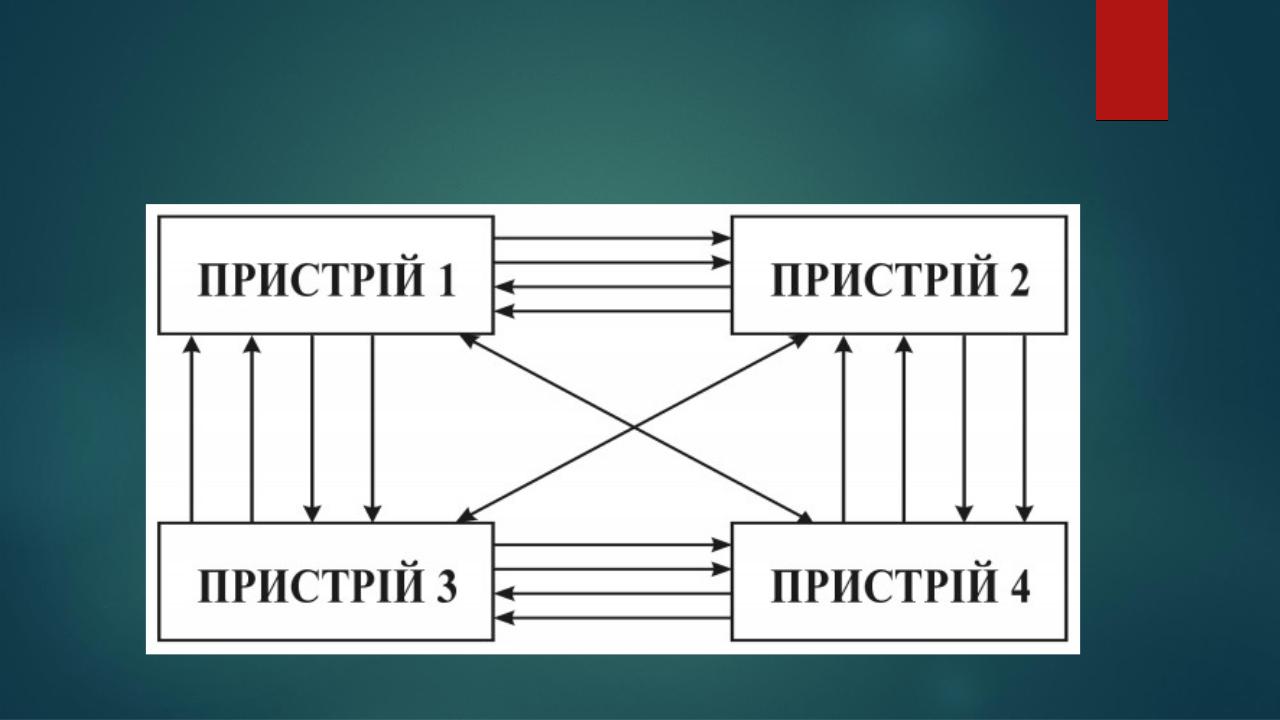

Класична організація зв”язків між пристроями в схемі

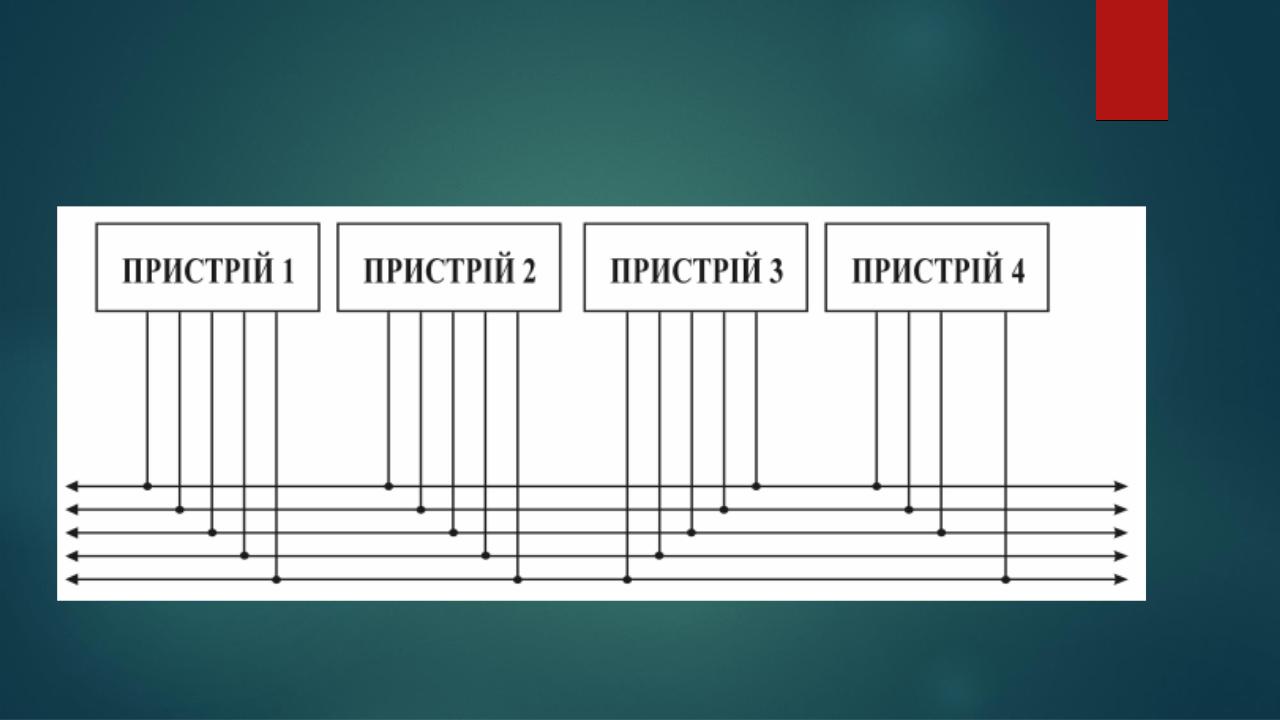

Шинна організація зв'язків
