Лабораторна робота №2 МОНТАЖ ВНУТРІШНІХ ЕЛЕКТРОПРОВОДОК

Мета роботи: вивчити правила, види та способи монтажу внутрішніх електропроводок в різних приміщеннях.

Програма та порядок виконання роботи

1.Вивчити категорії приміщень, їх класифікацію в залежності від навколишнього середовища і небезпеки ураження електричним струмом.

2.Вивчити види внутрішніх проводок та їх конструктивні особливості, технологію їх виконання.

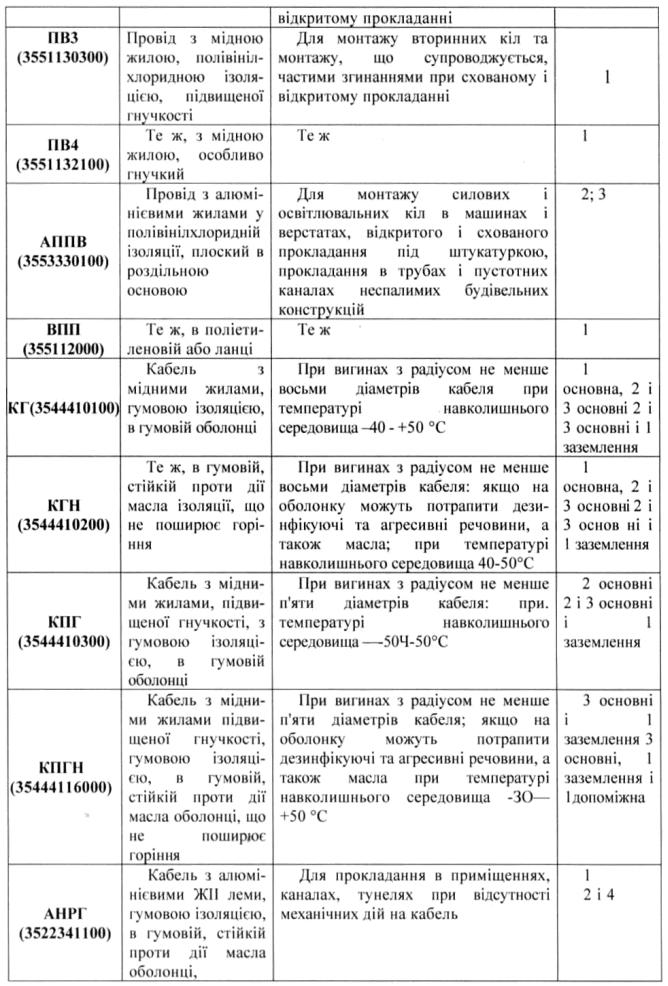

3.Вивчити марки проводів і кабелів, призначених для монтажу внутрішніх електропроводок, правила їх вибору.

4.Ознайомитись з інвентарем та інструментом, необхідним для монтажу, внутрішніх електропроводок.

Теоретичні відомості

1

610C

610C

2

3

4

Маркування кабелів проводиться по типу:

-струмопровідної жили

-ізоляції;

-оболонки;

-захисного покриття.

Умовні позначення кабелів розшифровуються таким чином:

Х Х Х Х Х Х - Х Х Х

А- алюмінієва ( для мідних буква не проставляється); Ам - алюмомідна; 2 - призначення кабеля:

К - контрольний (для силових буква не проставляється); 3 - позначення ізоляції жил:

В - поліхлорвініл; П - поліетилен; Р - гума (якщо ізоляція виконана з просоченого паперу буква не проставляється); 4 - позначення матеріалу оболонки:

А- алюміній; С - свинець: В - поліхлорвініл; Пс - самозгасаючий поліетилен; Н - негорюча маслостійка гума; СТ - оболонка виконана і стальної трубки; 5 - позначення типу броні: Б - броня з стальних стрічок з зовнішнім захисним

шаром; П - теж саме з плоских стальних дротів; К - теж саме з круглих стальних дротів; 6- позначення зовнішнього захисного покриття:

Г - без покриття (голий); н - негорюче зовнішнє покритім яке містить в собі негорючий склад,

скляну пряжу і захищає кабель від склеювання; В - підсилене захисне покриття алюмінієвої оболонки; У - особливо підсилене;

Шв - захисне покритім з полівінілхлоридного шлангу: Шп - теж з поліетиленового шлангу;

7- цифра, яка вказує номінальну робочу напругу кабеля (кВ), 8- число струмопровідних жил; 9- площа поперечного перерізу (мм").

Наприклад: АПВБ-1 3x50+1x35 - силовий кабель з алюмінієвими жилами, поліетиленовою ізоляцією, в оболонці з полівінілхлоридного нластикаду, броньованого двома стальними стрічками з зовнішнім шаром з джгута, для прокладання в мережах до І кВ, має три жили перерізом по 50 мм2 і одну перерізом 35 мм2. В позначеннях кабелів можуть бути також інші букви.
