Лабораторна робота 3

Монтаж однофазних лічильників

Мета роботи: вивчити принцип дії, конструкцію, схеми ввімкнення однофазних лічильників електричної енергії. Навчитись виконувати монтаж лічильників.

ЗАВДАННЯ

Вивчити конструкцію однофазного лічильника електричної енергії індукційної системи.

Вивчити вимоги ПУЕ до монтажу лічильника..

Підключити однофазний лічильник безпосередньо в мережу.

Підключити однофазний лічильник в мережу з використанням трансформатору струму

Визначити за показами лічильників споживану потужність підключеного споживача.

Дати відповіді на контрольні запитання використавши підручники та довідникову літературу

Сформулювати висновки, оформити звіт.

Контрольні запитання

1. Який принцип дії однофазних лічильників електричної енергії індукційної

системи?

Принцип роботи досить простий, і полягає у взаємодії електромагнітного поля з диском, що представляє собою рухливий струмовий провідник. Збереження стабільної працездатності електролічильника можливо тільки в умови фазового зсуву, який має дорівнювати дев'яносто градусів.

2. Яка його конструкція?

Принцип дії індукційних приладів обліку полягає у взаємодії магнітного поля напругової та струмової котушок з вихровими струмами, що наводяться цими полями в алюмінієвому диску.

Вісь приладу з'єднана з лічильним механізмом, який вимірює частоту обертання диска. Частота обертання диску пропорційна потужності навантаження, а кількість обертів пропорційна кількості електричної енергії, що проходить крізь прилад. Передавальне число лічильного механізму підібрано так, що покази лічильника відповідають кількості використаної електроенергії, вираженій у кВт • год. Цифра, що показує десяті частини кВт • год, узята в кольорову рамку.

3. Чим відрізняється обмотка напруги лічильника електроенергії від обмотки

струму?

Вимірювальні трансформатори, до яких відносять трансформатори струму, призначені для зменшення первинних струмів до рівнів, зручних для приєднання до вимірювальних приладів. Вони також забезпечують розділення кіл високої та низької напруги, що робить їх відносно безпечними для обслуговуючого персоналу.

Трансформатори струму нашого виробництва застосовуються у розподільних пристроях низької напруги й призначені для передачі аналогових сигналів вимірювальним пристроям, лічильникам та мають одну вторинну обмотку. Трансформатори застосовуються в системах обліку, у тому числі комерційного, електричної eнepгії.

Хоча принцип дії трансформаторів струму не залежить від напруги мереж, де вони застосовуються, але напруга мережі суттєво впливає на вимоги щодо ізоляції обмоток, а відтак й на їх конструкцію.

В нашому виконанні трансформатор струму представляє собою одношарову обмотку на тороїдному магнітопроводі, виготовленому з нанокристалічних сплавів. Нанокристалічні сплави - новий клас магнитом’яких матеріалів, які вигідно відрізняються своєю технологічністю і відносною дешевизною сировини від інших. Завдяки структурній особливості сплаву досягається висока магнітна проникність, а також забезпечуються низькі втрати на вихрові струми і прекрасні характеристики магнітної проникності. Обмотка на тороїдному магнітопроводі є вторинною обмоткою, а первинною обмоткою є шина, пропущена крізь отвір тороїда. Шина поворотна (ТОПН-0,66) або неповоротна (ТОПНШ-0,66). Якщо через первинну обмотку пропустити змінний струм, то він створить змінний магнітний потік у магнітопроводі, який наведе електрорушійну силу у вторинній обмотці.

4. Які існують схеми ввімкнення лічильників активної енергії?

5. Як визначити витрати електроенергії та споживану потужність за

допомогою лічильників електричної енергії?

Двохтарифні мають дисплей, за допомогою якого можливе відстеження витрат електроенергії. Використання таких лічильників дозволить істотно заощадити електроенергію, а значить, і Ваші кошти. Двохтарифні лічильники дозволяють оплачувати електроенергію за нічним і денним тарифами. Це суттєва економія, адже тарифи у нічний час вдвічі менше. Використання таких електролічильників буде вигідно людям, які ведуть нічний спосіб життя.

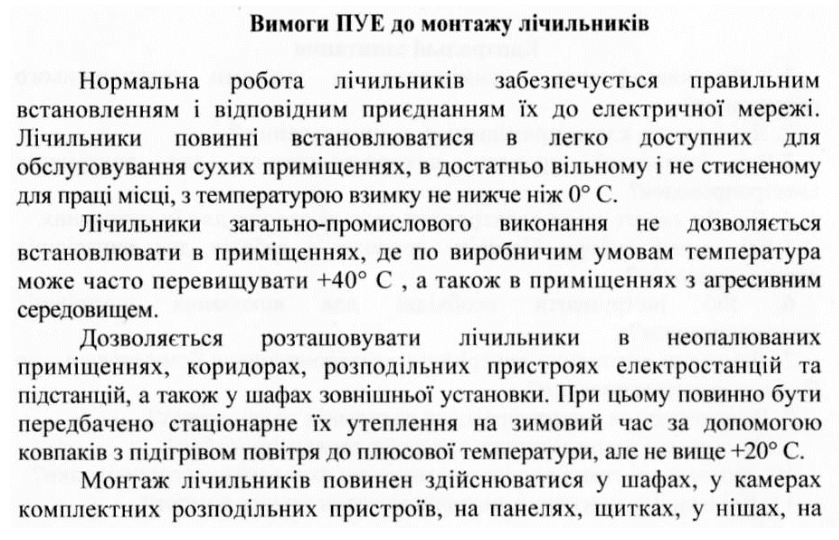

6. Яких вимог ПВЕ необхідно дотримуватись при встановленні лічильників

електроенергії?

1.1.1. Вимоги цих Правил поширюються на працівників, що обслуговують діючі електроустановки споживачів напругою до 220 кВ включно і є обов'язковими для всіх споживачів та виробників електроенергії, незалежно від їх відомчої належності і форм власності на засоби виробництва.

1.1.2. Вимоги цих Правил повинні виконуватись під час експлуатації діючих електроустановок, електричних станцій, електричної частини ТАВ, ЗДТУ, районних котелень, що обслуговуються споживачами, під час виконання в них монтажних, налагоджувальних, випробувальних, ремонтних і будівельних робіт.

1.1.3. В цих Правилах викладені основні вимоги щодо убезпечення працівників під час експлуатації електроустановок.

Заходи додаткового підвищення безпеки, які передбачаються безпосередньо на місці проведення робіт, не повинні суперечити цим Правилам або послаблювати їхню дію.

1.1.4. Засоби захисту, що застосовуються відповідно до цих Правил, повинні бути справні, випробувані і задовольняти вимоги "Правил применения и испытания средств защиты, используемых в электроустановках (Москва, Энергоатомиздат, 1987)", затверджених Міненерго СРСР 12.02.81.

1.1.5. Первинні засоби пожежогасіння, які застосовуються в електроустановках, мають відповідати Правилам пожежної безпеки в Україні, затвердженим Управлінням Державної пожежної охорони МВС України 14.06.95 та зареєстрованим в Мін'юсті України 14.07.95 за N 219/755.

1.1.6. Машини, механізми, пристосування і інструмент, що застосовуються в електроустановках, повинні бути справні і випробувані відповідно до чинних нормативних документів і строків.

1.1.7. Електрообладнання, конструкції, комплектувальні деталі, вузли вітчизняного та іноземного виробництва повинні відповідати вимогам чинних в Україні нормативних документів.

Електрообладнання, яке підлягає в Україні обов'язковій сертифікації, повинно супроводжуватись сертифікатом відповідності або свідоцтвом про визнання іноземного сертифіката згідно з Державною системою сертифікації УкрСЕПРО.

У разі постачання електрообладнання з-за кордону організація-замовник повинна отримати сертифікат відповідності до укладення контракту на його поставку.

Паспорт, інструкція та інша експлуатаційна документація, що поставляється з обладнанням чи виробами, повинна мати переклад українською (або також і російською) мовою.

Можливі відхилення від нормативної документації повинні бути узгоджені з Держнаглядохоронпраці, Держстандартом та організацією-замовником до укладання контракту на їх постачання. Копії погоджень і сертифікати долучаються до паспорта обладнання або виробу.

1.1.8. Під час виконання будівельно-монтажних робіт в електроустановках обов'язкове дотримання також вимог СНиП III-4-80* "Техника безопасности в строительстве".

1.1.9. Під час експлуатації електроустановок необхідно дотримуватись вимог пожежної безпеки, встановлених Правилами пожежної безпеки в Україні.

1.1.10. Вимоги чинних норм галузевих правил безпеки під час експлуатації електроустановок споживачів міністерств і відомств не повинні суперечити цим Правилам та послаблювати їхню дію.

7. Які правила монтажу лічильників електричної енергії?

Кріплення здійснюється на висоті від 70 до 170 сантиметрів. У виняткових випадках прилад можна трохи опустити, але все ж таки він не може кріпитися нижче 40 сантиметрів від землі. З метою безпеки на час монтажу лінія повинна бути повністю знеструмлена. Прилад повинен бути обов'язково заземлений.

8. Що слід пам'ятати при підключенні лічильників електроенергії в мережу з вимірювальними трансформаторами струму?

До джерела електроенергії такі лічильники повинні бути підключені з використанням вимірювальних трансформаторів струму, розрахованих на вторинний струм 5 А і трансформаторів напруги з вторинною напругою 100 В.

Розглянуті тут схеми застосовні до будь-яких типів лічильників (і до апаратів індукційного типу, і до електронних).

Перше, що необхідно пам`ятати, виконуючи підключення, це те, що при підключенні необхідно дотримуватися полярності підключення обмоток (Л1, Л2 - первічная- И1, И2 - вторинна) у трансформаторів струму. Полярність обмоток трансформаторів напруги, так само, підлягає обов`язковій перевірці. Самі трансформатори, теж потрібно вибирати правильно.

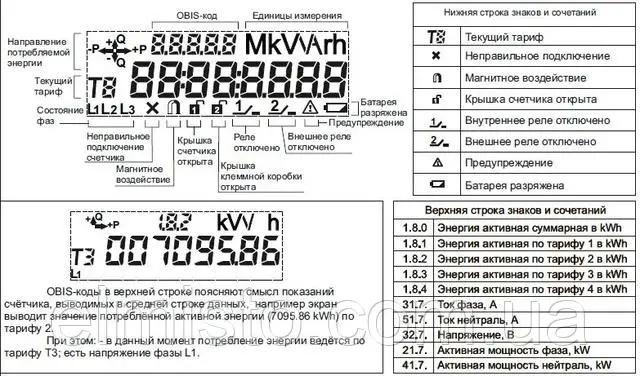

9. Які позначення можуть бути на щитку лічильника і як вони розшифровуються?
