Лабораторна робота 2

Монтаж внутрішніх електропроводок

Мета роботи: вивчити правила, види та способи монтажу внутрішніх електропроводок в різних приміщеннях.

Програма та порядок виконання роботи

1. Вивчити категорії приміщень, їх класифікацію в залежності від навколишнього середовища і небезпеки ураження електричним струмом.

2. Вивчити види внутрішніх проводок та їх конструктивні особливості, технологію їх виконання.

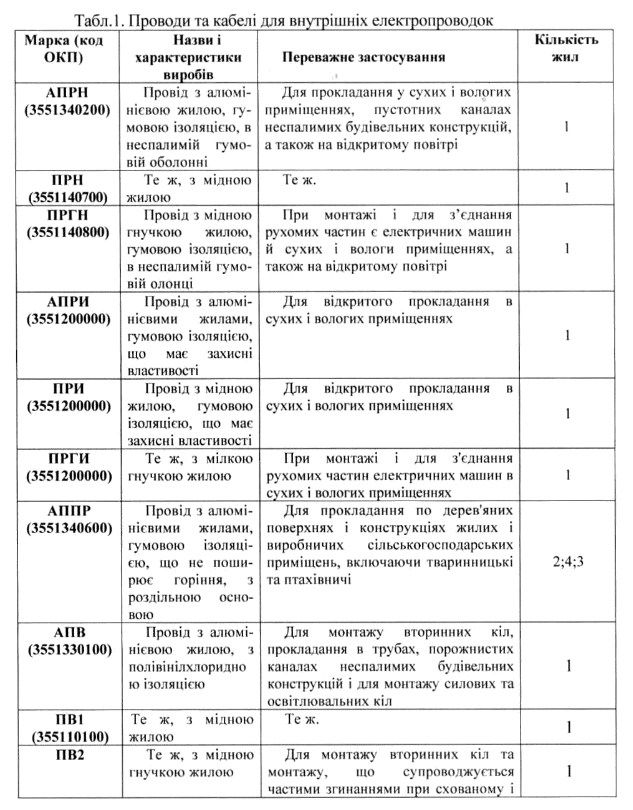

3. Вивчити марки проводів і кабелів, призначених для монтажу внутрішніх електропроводок, правила їх вибору.

4. Ознайомитись з інвентарем та інструментом, необхідним для монтажу, внутрішніх електропроводок.

Маркування кабелів проводиться по типу:

-струмопровідної жили

- ізоляції;

- оболонки;

- захисного покриття.

Умовні позначення кабелів розшифровуються таким чином:

Х Х Х Х Х Х - Х Х Х

1 2 3 4 5 6 - 7 8 9

1 - буква, яка позначає матеріал жил:

А - алюмінієва ( для мідних буква не проставляється); Ам - алюмомідна;

2 - призначення кабеля:

К - контрольний (для силових буква не проставляється);

3 - позначення ізоляції жил:

В - поліхлорвініл; П - поліетилен; Р - гума (якщо ізоляція виконана з просоченого

паперу буква не проставляється);

4 - позначення матеріалу оболонки:

А - алюміній; С - свинець: В - поліхлорвініл; Пс - самозгасаючий поліетилен; Н -

негорюча маслостійка гума; СТ - оболонка виконана і стальної трубки;

5 - позначення типу броні: Б - броня з стальних стрічок з зовнішнім захисним

шаром; П - теж саме з плоских стальних дротів; К - теж саме з круглих стальних

дротів;

6- позначення зовнішнього захисного покриття:

Г - без покриття (голий);

н - негорюче зовнішнє покритім яке містить в собі негорючий склад,

скляну пряжу і захищає кабель від склеювання;

В - підсилене захисне покриття алюмінієвої оболонки;

У - особливо підсилене;

Шв - захисне покритім з полівінілхлоридного шлангу:

Шп - теж з поліетиленового шлангу;

7- цифра, яка вказує номінальну робочу напругу кабеля (кВ),

8- число струмопровідних жил;

9- площа поперечного перерізу (мм").

Висновок:

Я вивчив правила, види та способи монтажу внутрішніх електропроводок в різних приміщеннях.

Контрольні запитання

1. Як класифікують приміщення за умовами навколишнього середовища?

Залежно від характеру навколишнього середовища і вимог щодо захисту електроустановок від її впливу в ПУЕ розрізняють внутрішні приміщення та зовнішні установки

внутрішні приміщення діляться на сухі, вологі, сирі, особливо сирі, жаркі, пилові, з хімічно активним середовищем, пожежонебезпечні та вибухонебезпечні,

Зовнішні (або відкриті) установки - На нормальні, пожежонебезпечні та вибухонебезпечні.

2. Які існують класи приміщень с. г. призначення ?

За вибухопожежною та пожежною небезпекою у ДСТУ виокремлено такі категорії приміщень та будинків:

• А (вибухопожежонебезпечна);

• Б (вибухопожежонебезпечна);

• В (пожежонебезпечна)

• Г (помірно пожежонебезпечна);

• Д (знижено пожежонебезпечна).

3.Які ізольовані /| проводи використовуються для внутрішніх електропроводок?

Ізоляція електропроводки

Для побутової проводки найчастіше застосовується полімерна ізоляція, її властивості дозволяють не тільки оберігати жили від замикання, але і захищати їх від механічних пошкоджень, високої вологості та інших зовнішніх факторів.

4. Які Ви знаєте види електропроводок та засоби для їх виконання.

а) відкриті, що прокладаються по поверхні стіни, стелі, фермах. Така електропроводка може бути стаціонарною, пересувною і переносною;

б) сховані, тобто такі, що прокладаються в конструктивних елементах споруд і будівель (стінах, підлогах, перекриттях);

в) внутрішні, що прокладаються всередині приміщень.

5.Які умови вибору Перерізу проводів і кабелів для внутрішніх електропроводок?

Нормальними умовами при прокладанні проводів і кабелів у повітрі вважається температура повітря +25 С, причому відстань у світлі між сусідніми кабелями при прокладанні їх усередині і зовні будівель та споруд у тунелях повинна бути не менше 35 мм і при прокладці в каналах не менше 50 мм.

6. Які інструменти необхідні для виконання внутрішніх електропроводок?

Для того щоб виконати монтаж електрики в квартирі будуть потрібні такі інструменти:

• гідрорівень (у народі шланг), або лазерний рівень;

• будівельний рівень довжиною 60см, і 2м;

• малярська нитка кольорова (шнурка);

• перфоратор торцевий;

• коронки перфораторні для свердління стін діаметром 60мм, і 85мм;

7. Які етапи виконання внутрішніх електропроводок безпосередньо по будівельним конструкціям?

Приховані електропроводки

1. З підкладкою вогнетривких матеріалів (1) і подальшим штукатуренням або захистом з усіх боків суцільним шаром інших негорючих матеріалів. Незахищені проводи; захищені проводи і кабелі в оболонці з горючих матеріалів.

2. З підкладкою вогнетривких матеріалів (1).

Захищені проводи і кабелі в оболонці з важкозаймистих матеріалів.

3. У трубах і коробах з важкозаймистих матеріалів - з підкладкою під труби і короби вогнетривких матеріалів (1) і подальшим латання (2). Незахищені проводи і кабелі в оболонці з горючих, важкозаймистих і вогнетривких матеріалів.

8. Як виконується електропроводка на роликах та ізоляторах?

Ролики закріплюють шурупами, вкручують безпосередньо до основи за допомогою дюбелів або приклеюванням.

У місцях розгалужень, на кінцевих і кутових роликах, у проходах, при обходах балок або карнизів проводи прив'язують до роликів тонким шпагатом.

9. Які основні етапи монтажу тросових електропроводок?

-установка і закладення закладних частин деталей і кріпильних конструкцій;

-попередня заготовка і обробка несучої дроту або троса (очищення, різання мірних шматків, оформлення решт троса петлею, коуши.)

10. Які основні етапи виконання монтажу схованої електропроводки?

• створення робочих креслень,

• розмітки, де буде встановлюватися електрообладнання,

• розмітки ліній, за якими будуть прокладатися кабелю.

11. Які правила монтажу вимикачів та штепсельних розеток?

Будь-які вимикачі та штепсельні розетки повинні розміщуватися на відстані не менше 0,6 м від дверного прорізу душової кабіни. 7.1.50. Мінімальна відстань від вимикачів, штепсельних розеток та елементів електроустановок до газопроводів повинна бути не менше 0,5 м.
