Лаб 1 Меск

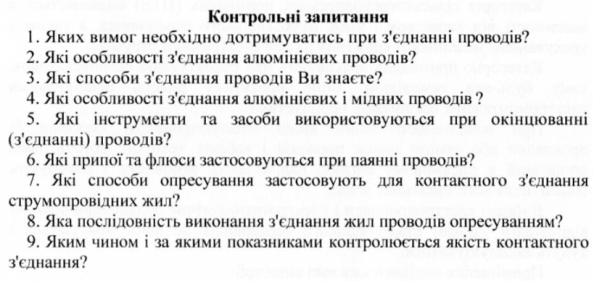

1. Яких вимог необхідно дотримуватись при з'єднанні проводів?

З'єднання проводів повинно бути виконано відповідно до наступних вимог: Забезпечити надійний електричний контакт без додаткового опору (в сполучній частині

воно має бути рівним опору основний). Наявність механічної міцності, що відповідає за

надійність з'єднання при випадкових розтягненнях.

2. Які особливості з'єднання алюмінієвих проводів?

При з'єднанні алюмінію таким методом, важливо дотримуватися таких правил:

Проводи повинні рівномірно обвивати один одного. Якщо провід товстий, то витків повинно бути не більше трьох, а для тонкого не менше п'яти. Якщо з'єднується мідний і алюмінієвий дріт, то мідний обов'язково потрібно залудити.

3.Які способи з'єднання проводів Ви знаєте?

Пайка кабелів і проводів

Вважається одним з найбільш перевірених і надійних способів з'єднання двох проводів.

Суть методу полягає в тому, що їх кінці зачищають, скручують між собою і занурюють в

рідкий припой.

4.Які особливості з'єднання алюмінієвих і мідних проводів ?

З'єднання 2 проводів з міді і алюмінію може викликати деякі проблеми. Проблема

полягає в різниці потенціалів, різниця якого сягає до 0,65 мВ.

Тому рекомендуємо проводити стикування цих двох проводів так, щоб між ними не

було прямого контакту, а саме:

1.нероз'ємне;

2.різьбове;

3.клемні;

4.з пружинним контактом.

5.Які інструменти та засоби використовуються при окінцюванні (з'єднанні) проводів?

Матеріали, пристрої та інструменти, що використовуються для з'єднання та окінцювання проводів та кабелів Для розрізки окремих мідних чи алюмінієвих жил а також неброньованих і броньованих кабелів застосовують секторні ножиці.

6.Які припої та флюси застосовуються при паянні проводів?

При паянні електричних кіл використовуються припої ПОС-60 (60/40, Олово/Свинець, Sn/Pb), що плавиться при 188 °C та ПОС-63 (63/37, Sn/Pb), який застосовується переважно в електроніці та електротехніці.

7. Які способи опресування застосовують для контактного з'єднання струмопровідних жил?

Газове зварювання використовують для з'єднання і розгалуження­ одно- і багатожильних мідних та алюмінієвих проводів і кабелів перерізом 16—120 мм2. Зварювання мідних одножильних проводів з перерізом 2,5-4 мм2 виконують так само як і зварювання алюмінієвих жил. З'єднання алюмінієвих жил з алюмінієвими проводять у такій послідовності:

1)знімають ізоляцію спеціальними пристроями або ножем довжиною­ 5-7 см;

2)зачищають жили до металічного блиску і скручують;

3)змазують кінці скручених жил на відстані 5—6 мм від їх торців шаром флюсу ВАМИ, не допускаючи його попадання на ізоляцію;

4)розміщують жили вертикально і затискають їх у тримачі;

5)притискають до жил вугільний електрод і тримають його до розплавлення алюмінію й

утворення зварної кульки;

6)вимикають зварювальний апарат не відриваючи електрод, щоб запобігти

розбризкуванню розплавленого металу;

7)усувають залишки флюсу та шлаків, промивають місце зварювання­ бензином і

покривають вологостійким лаком;

8)ізолюють місце зварювання ізоляційною стрічкою або одягають­ ковпачки.

8. Яка послідовність виконання з'єднання жил проводів опресуванням?

Перед опресуванням з проводів знімають ізоляцію на довжину 5-7 см за допомогою ножа або спеціальних кліщів для зняття ізоляції. Під час опресування жил

місцевим втисканням зубами пуансона 1 в одному чи кількох місцях створюється великий­ тиск на наконечник або гільзу 4, які вміщені в матрицю 2, внаслідок чого

створюється добрий електричний контакт між наконечником (гільзою) та

струмопровідною жилою 3. При опресуванні жил об'ємним способом великий тиск і

відповідно добрий електричний контакт створюється по всій поверхні обтискання. Під час опресування жил комбінованим способом електричний контакт поліпшується

внаслідок додаткового створення великого тиску в місці втискання зуба пуансона. Ці

способи розглянуті для монолітних проводів.

9. Яким чином і за якими показниками контролюється якість контактного з'єднання?

Якість зварних з'єднань визначається їх працездатністю, стійкістю до крихких і втомних

руйнувань.
