Монтаж лаб 4
.docxЛабораторна робота №4
МОНТАЖ ТРИФАЗНИХ ЛІЧИЛЬНИКІВ ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ
Мета роботи:

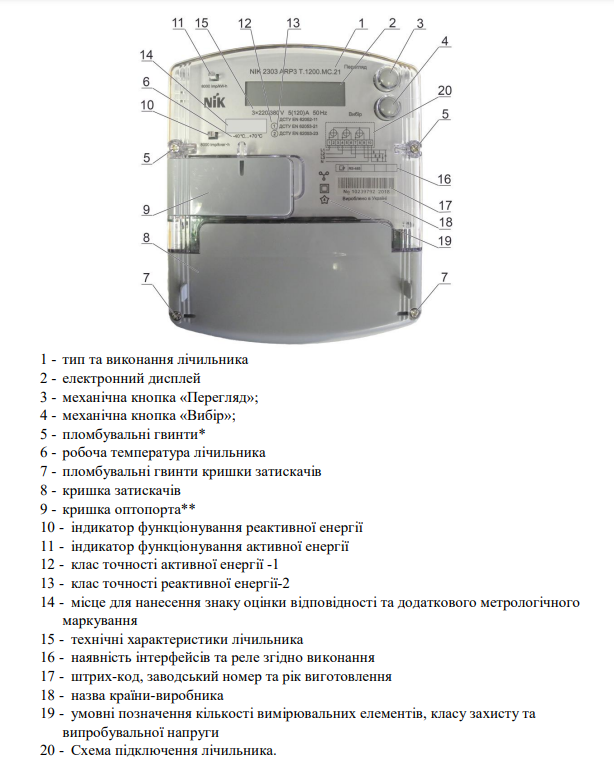

1 Вивчити принцип дії, конструкцію, схеми ввімкнення трифазних лічильників електричної енергії. Навчитись виконувати монтаж лічильників. Програма та порядок виконання роботи 1. Ознайомитись з робочим місцем, вивчити конструкцію та трифазного лічильника електричної енергії індукційної системи.

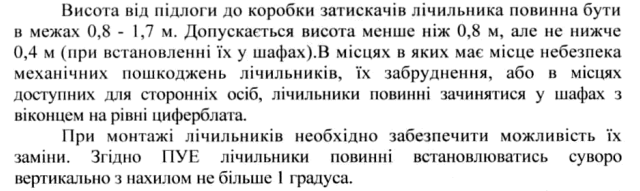

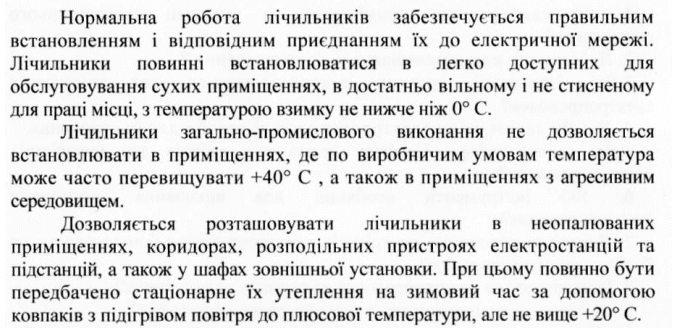

2. Вивчити вимоги ПУЕ до монтажу лічильника..

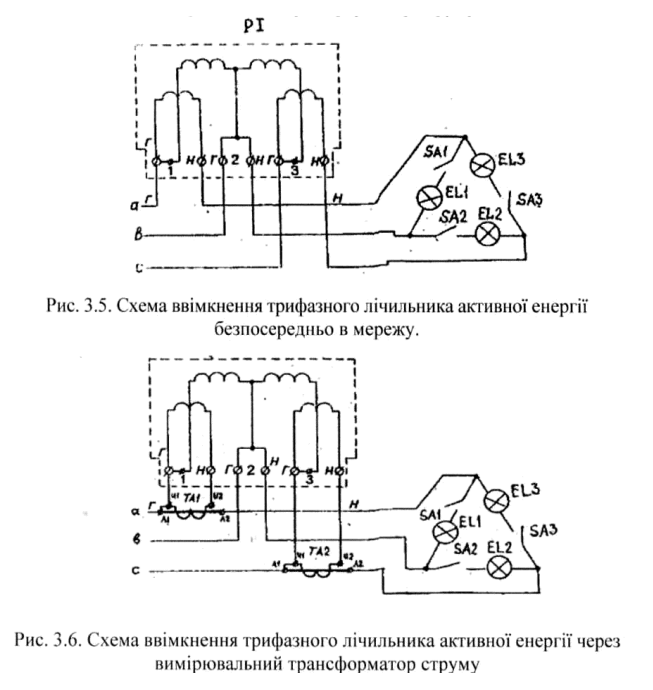

3. Підключити трифазний лічильник безпосередньо в мережу згідно схеми (рис.3.5).
4. Підключити трифазний лічильник в мережу з трансформаторами струму згідно схеми (рис 3.6).
5. Визначити за показами лічильників споживану потужність.
6. Оформити звіт по роботі, дати відповіді на контрольні запитання.
Контрольні запитання
Які існують схеми ввімкнення лічильників активної енергії?
Які правила монтажу лічильників електричної енергії?
Які позначення можуть бути на щитку лічильника і як вони розшифровуються?
