Лабораторна робота 6
Монтаж енеогообладнання та систем керування
Лабораторна робота №6
ТЕХНОЛОГІЯ МОНТАЖУ ПОВІТРЯНИХ ЛІНІЙ ЕЛЕКТРОПЕРЕДАВАННЯ
Мета роботи: вивчити технологію та правила виконання монтажу повітряних ліній електропередавання, ознайомитись з технологією з'єднань проводів, інструментом, арматурою повітряних ліній.
Програма та порядок виконання роботи.

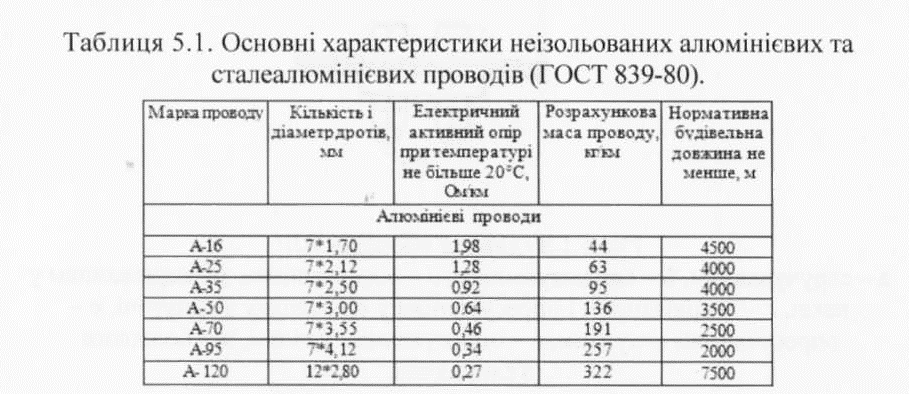

Вивчити маркування, технічні характеристики найпоширеніших неізольованих проводів для повітряних ліній (ПЛ) електропередач .
Ознайомитися з конструкцією проводів ПЛ.

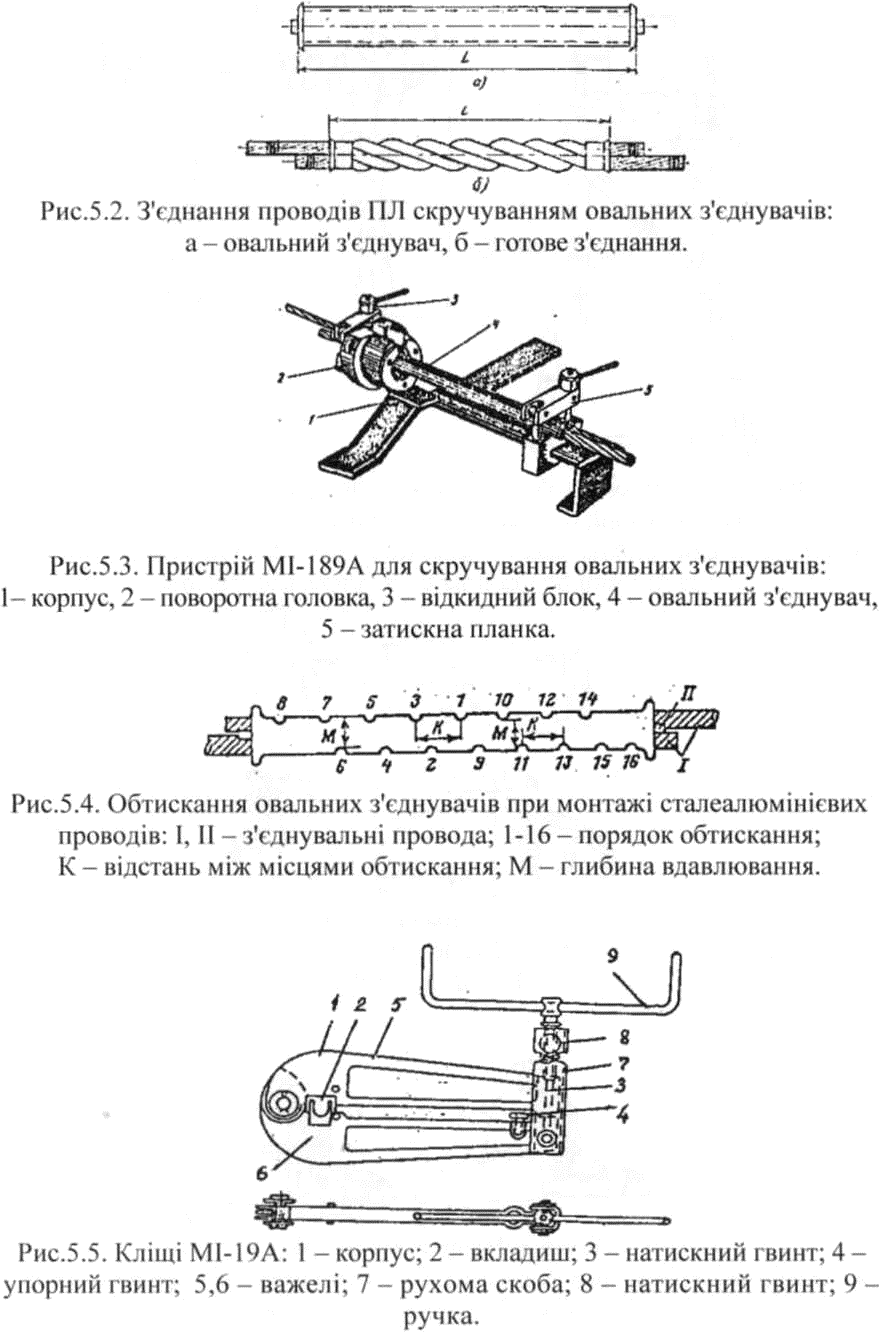

Ознайомитись з типами овальних з'єднувачів. Ознайомитися з порядком з'єднання проводів ПЛ методом обтискування в овальному з'єднувачі, використовуючи кліщі МІ-19А.

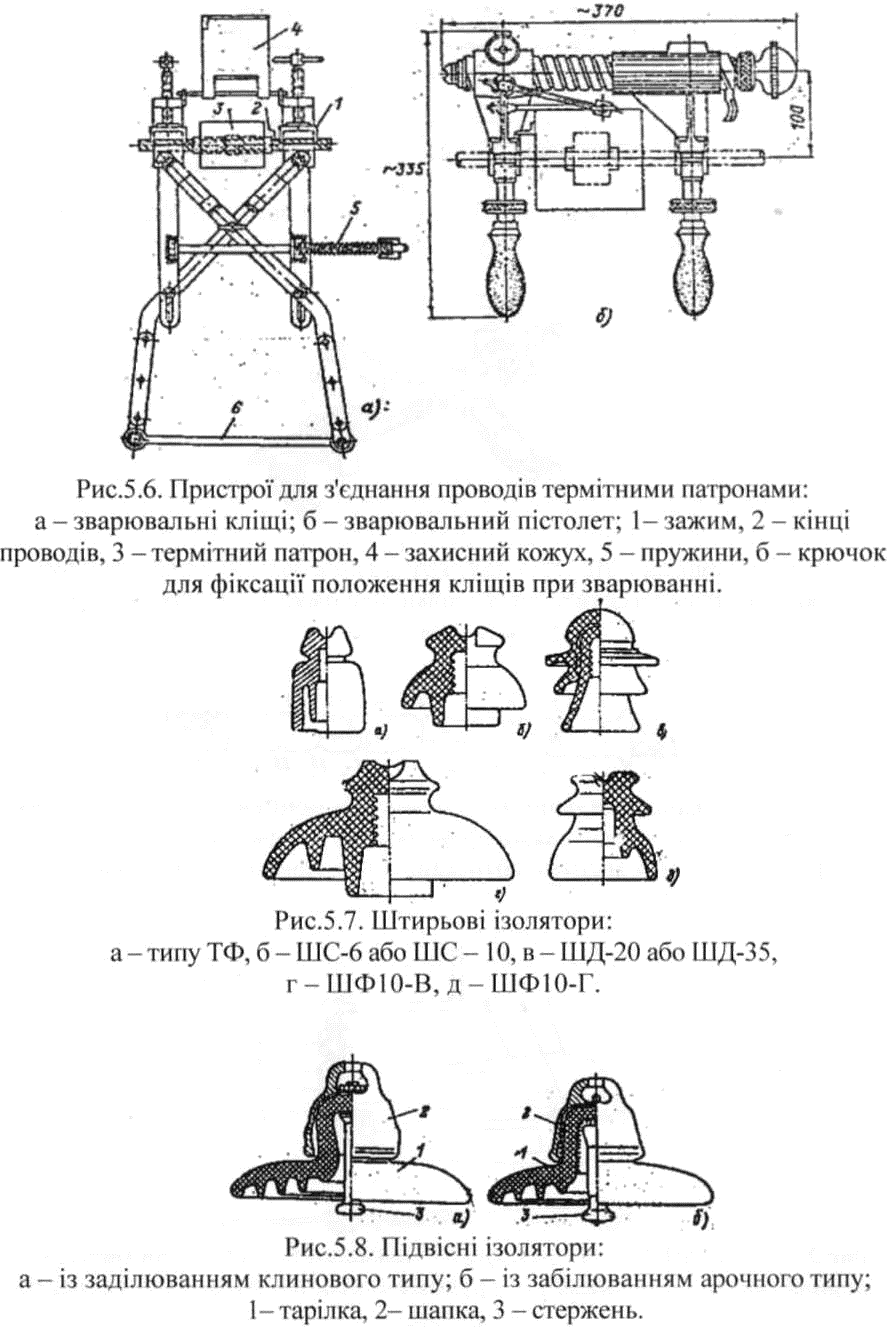

Ознайомитись, з конструкцією термітних патроні.
Вивчити основні положення та підготувати проводи для термітного зварювання.
Ознайомитись з основними типами ізоляторів га технологією їх монтажу.
Вивчити правила кріплення проводів до ізоляторів. Ознайомитися з виконанням бокової та верхньої в'язки до штирьових ізоляторів та монтажу штирьових ізоляторів.
Ознайомитись з основними типами та параметрами опор ПЛ.
Уяснити основні положення встановлювання опор.
Основні теоретичні відомості.

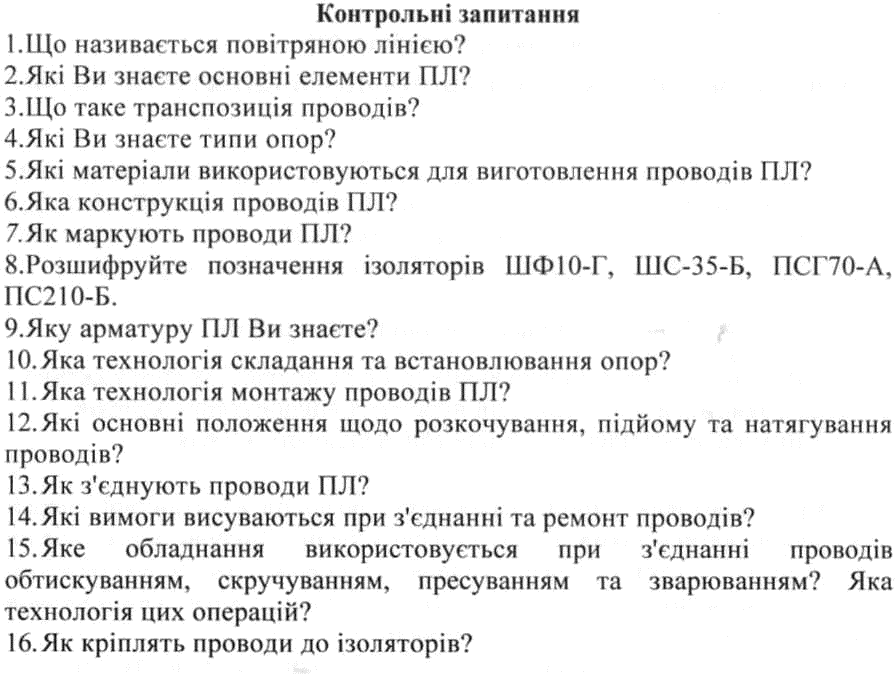

Контрольні запитання
Що називається повітряною лінією?
Пові́тряна лі́нія електропереда́чі або пові́тряна лі́нія електропередава́ння (ПЛ) (англ. overhead power line) лінія для передачі електричної енергії по проводах, підвішених у повітрі до опори за допомогою ізоляторів та спеціальної арматури.
2.Які Ви знаєте основні елементи ПЛ?
ПЛ складається з таких основних конструктивних елементів: Проводів різних конструкцій та перерізів, якими передається електричний струм. Грозозахисних тросів, які захищають лінії від грозових розрядів. Опори різних типів — для підвищення проводів та грозозахисних тросів.
3.Що таке транспозиція проводів?
Транспозиція в електротехніці — зміна взаємного розташування проводів окремих фаз по довжині повітряної лінії електропередачі для зменшення
4.Які Ви знаєте типи опор?
Опори за призначенням по виділенню на анкерні, проміжні, перехідні й кінцеві.
Анкерні опори забезпечують постійний натяг проводів ЛЕП. ...
Проміжні опори забезпечують підтримання проводів між двома анкерними опорами.
Перехідні опори використовують для переходу траси ЛЕП через широкі річки, озера та інші перешкоди.
5.Які матеріали використовуються для виготовлення проводів ПЛ?
Для ПЛ вибір одножильні та багатожильні проводить з алюмінію і стал
6.Яка конструкція проводів ПЛ?
ПЛ складається з таких основних конструктивних елементів: Проводів різних конструкцій та перерізів, якими передається електричний струм. Грозозахисних тросів, які захищають лінії від грозових розрядів. Опори різних типів — для підвищення проводів та грозозахисних тросів.
7.Як маркують проводи ПЛ?
Основні моделі:
На кабелях завжди вказуються літери і цифри. ...
Цифри на виробі в основному вказують на дані про площу перетину, допустиму напругу для проводу, довжину виробу. ...
Літерне позначення марки
Літерами пишуться всі властивості виробу. ...
Кольорове маркування в основному вказує фази проводів.
8.Розшифруйте позначення ізоляторів ШФІО-Г, ШС-35-Б, ПСГ70-А,
ПС210-Б.
9.Яку арматуру ПЛ Ви знаєте?
10. Яка технологія складання та встановлювання опор?
ПП. Яка технологія монтажу проводів ПЛ?
12.Які основні положення щодо розкочування, підйому та натягування
проводів?

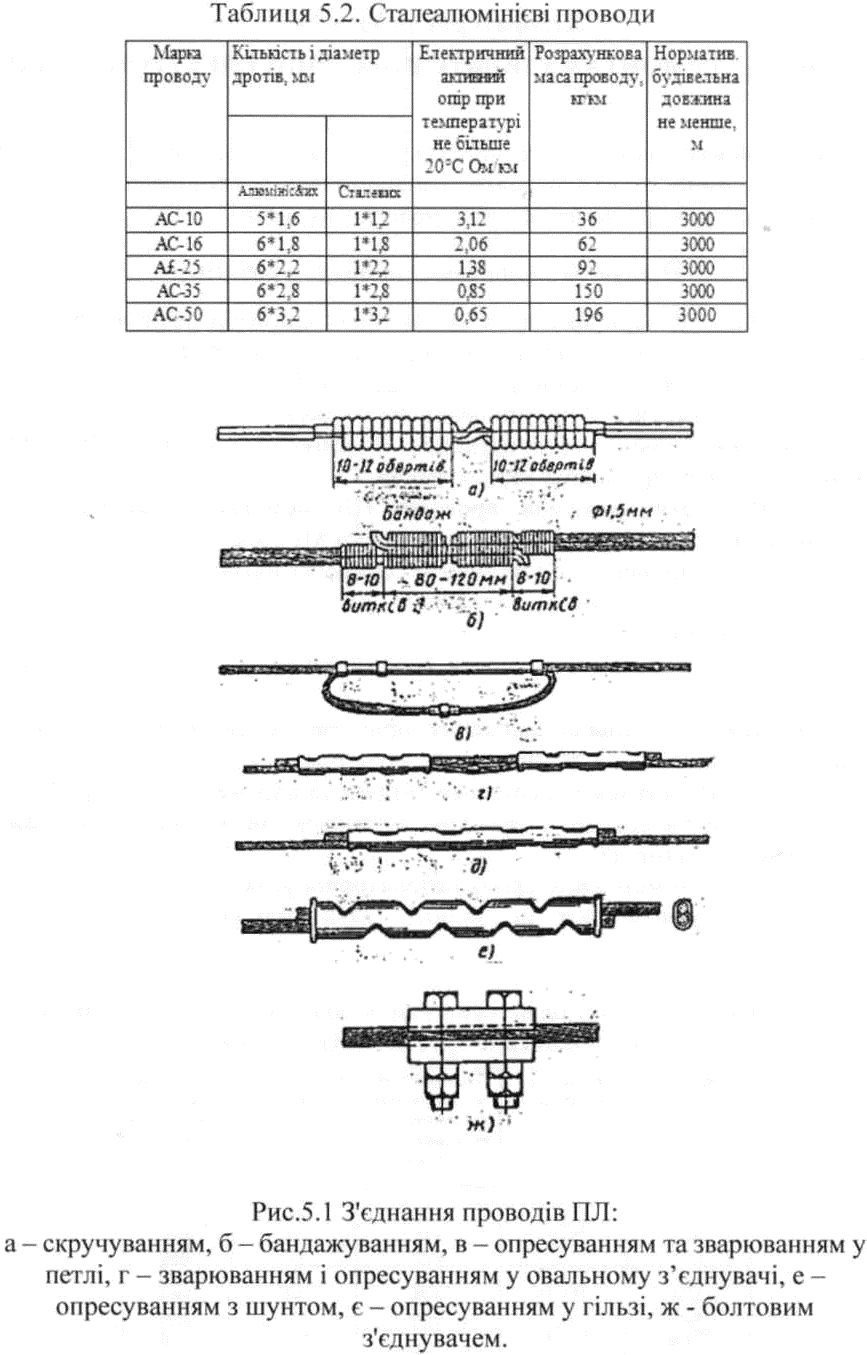

13. Як з'єднують проводи ПЛ?
14. Які вимоги висуваються при з'єднанні та ремонт проводів?
15.Яке | обладнання | використовується | при 1 з'єднанні | проводів
обтискуванням, скручуванням, пресуванням та зварюванням? Яка
технологія цих операцій?

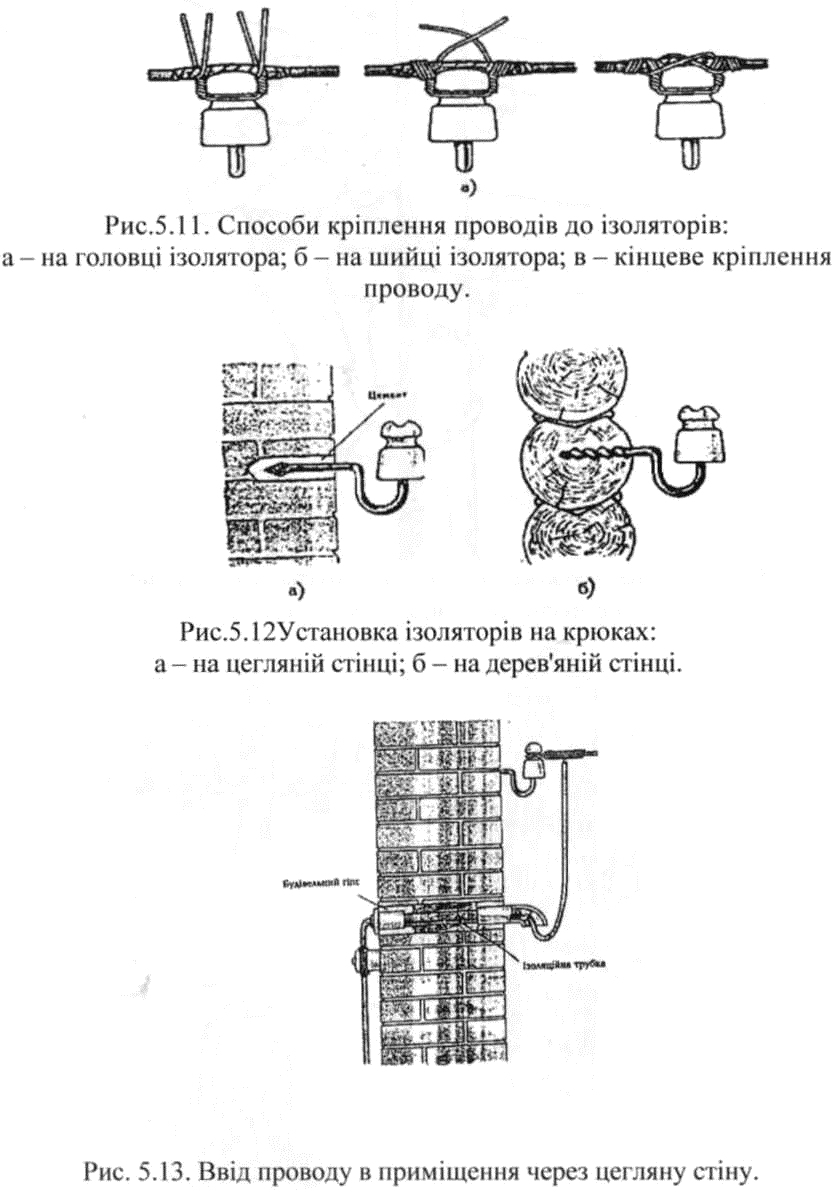

16. Як кріплять проводи до ізоляторів?
