Лабораторна робота 5
Монтаж енеогообладнання та систем керування
Лабораторна робота №5
МОНТАЖ ЕЛЕКТРООСВІТЛЮВАЛЬНИХ УСТАНОВОК
Мета роботи: вивчити пристрої та технологію монтажу освітлювальних електроустановок.
Програма та порядок виконаний роботи

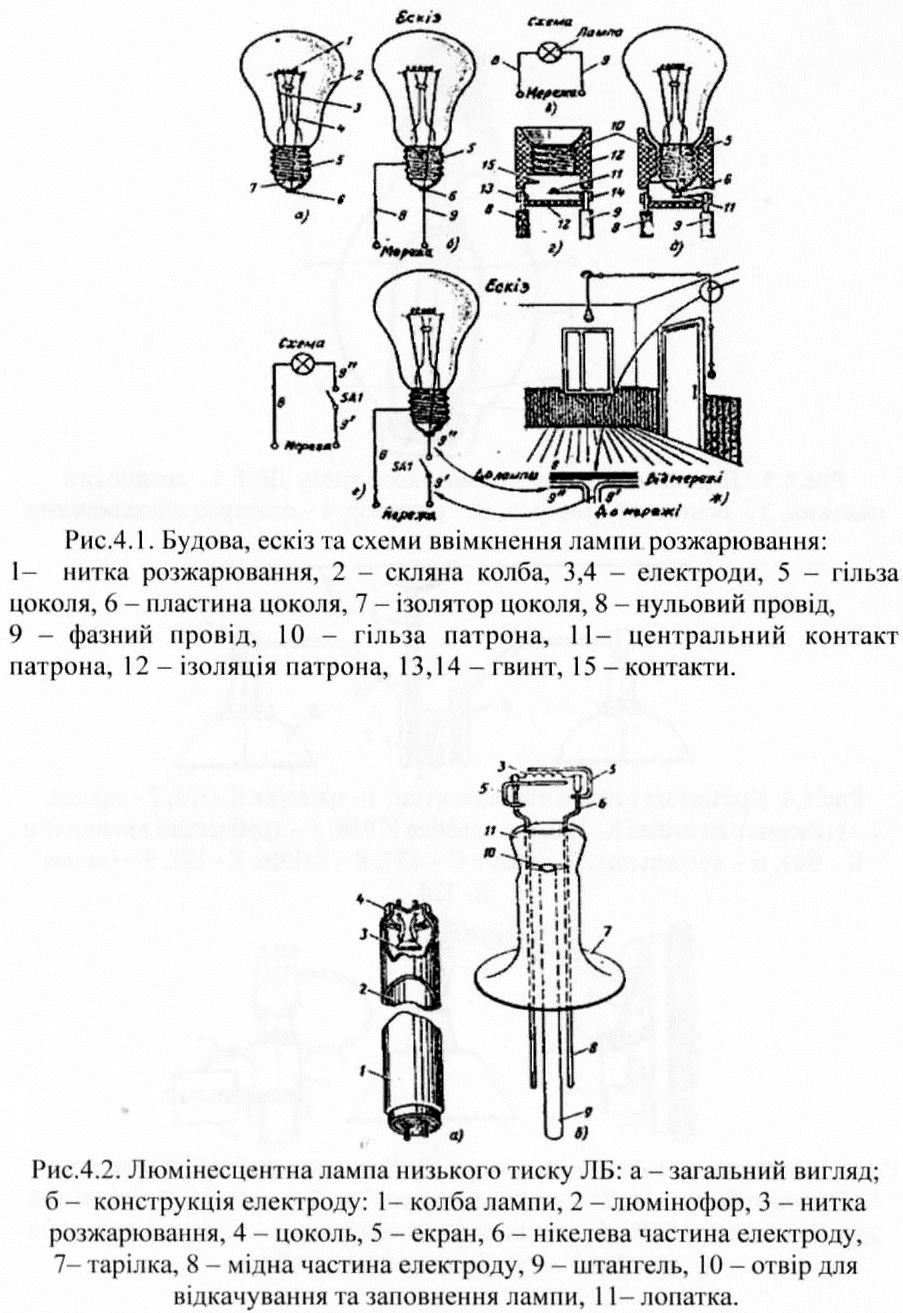

Вивчити класифікацію та технічні характеристики ламп розжарювання і газорозрядних ламп. Ознайомитись з класифікацією світильників
Вивчити схеми вмикання газорозрядних ламп.

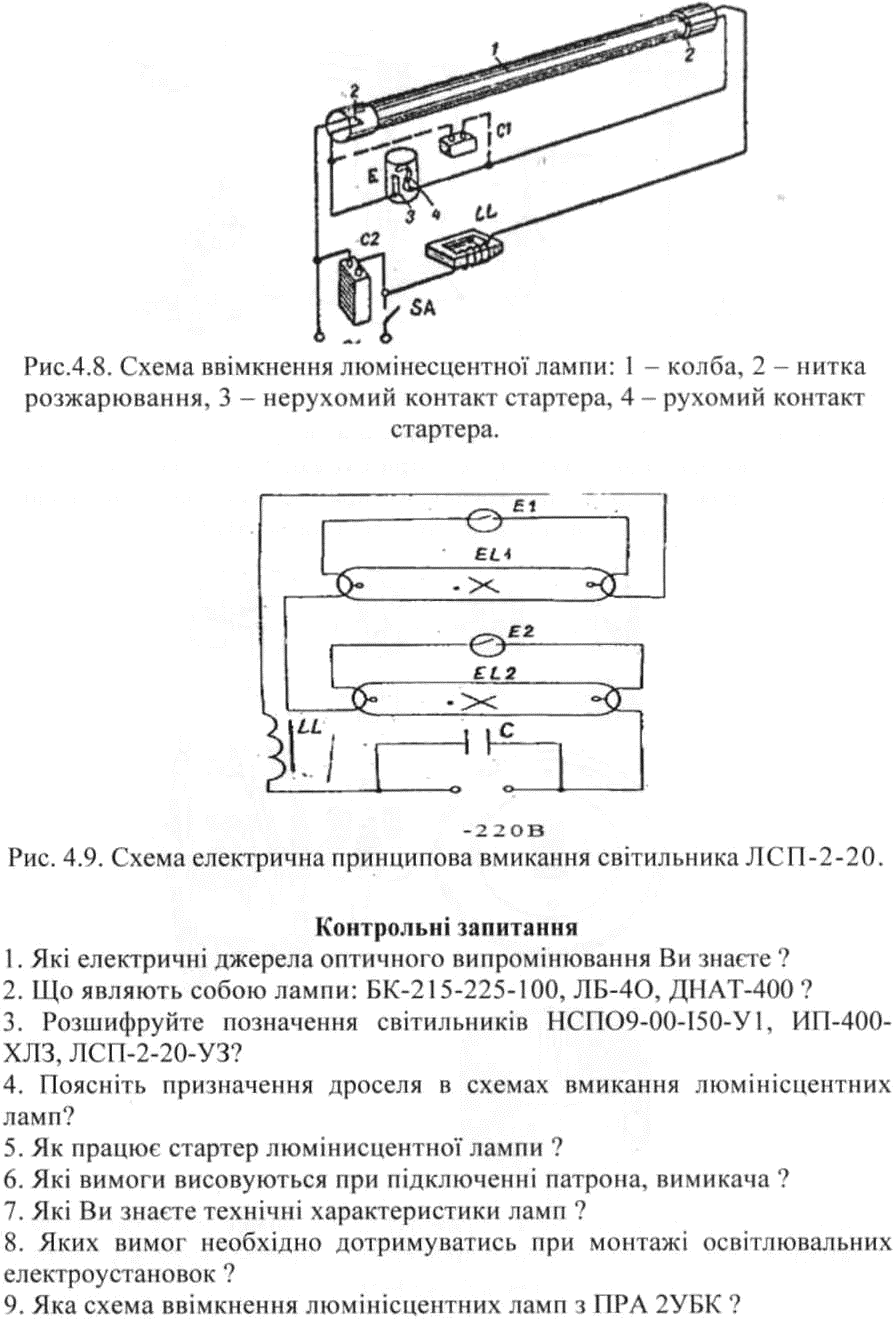

Ознайомитись з робочим місцем, виконати монтаж освітлювальної установки, ввімкнути люмінесцентні лампи ЛБ-20 згідно схеми (рис.4.1).
Вивчити вимоги, які висовуються до монтажу освітлювальних елекгроустановок у промислових та житлових приміщеннях.
Оформити звіт, дати відповіді на контрольні запитання.
Контрольні запитання
Які електричні джерела оптичного випромінювання Ви знаєте ?
Сонце
Зоря
Блискавка Лампа- штучне джерело світла
Вулкан

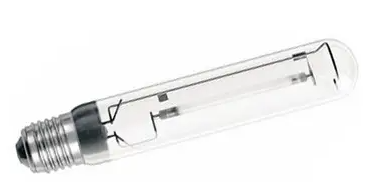

Що являють собою лампи: БК-215-225-100, ЛБ-40, ДНАТ-400 ?
3. Розшифруйте позначення світильників НСПО9-00-150-У1, ИП-400-
ХЛЗ, ЛСП-2-20-УЗ?
4. Поясніть призначення дроселя в схемах вмикання люмінісцентних
ламп?
призначений для запалення лампи, запобігання різкому зростанню струму в лампі, а також для стабілізації режиму її горіння
5. Як працює стартер люмінисцентної лампи ?
Принцип роботи апарату Подавши живлення на світлотехнічний прилад, напруга проходить через витки дроселя і нитка розжарення, виконану із монокристалів вольфраму. Далі підводиться до контактів стартера і утворює між ними тліючий розряд, при цьому відтворюється світове газове середовище за допомогою її нагрівання.

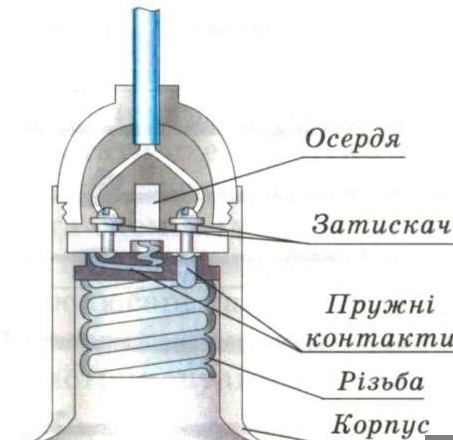

Які вимоги висовуються при підключенні патрона, вимикача ?
Які Ви знаєте технічні характеристики ламп ?
Колір яскравість частота

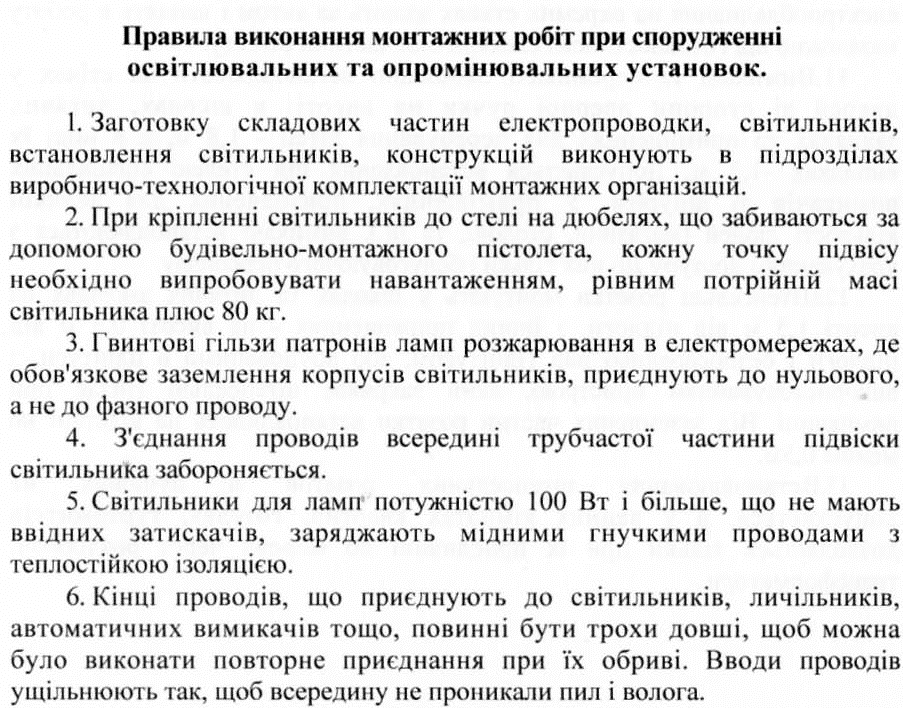

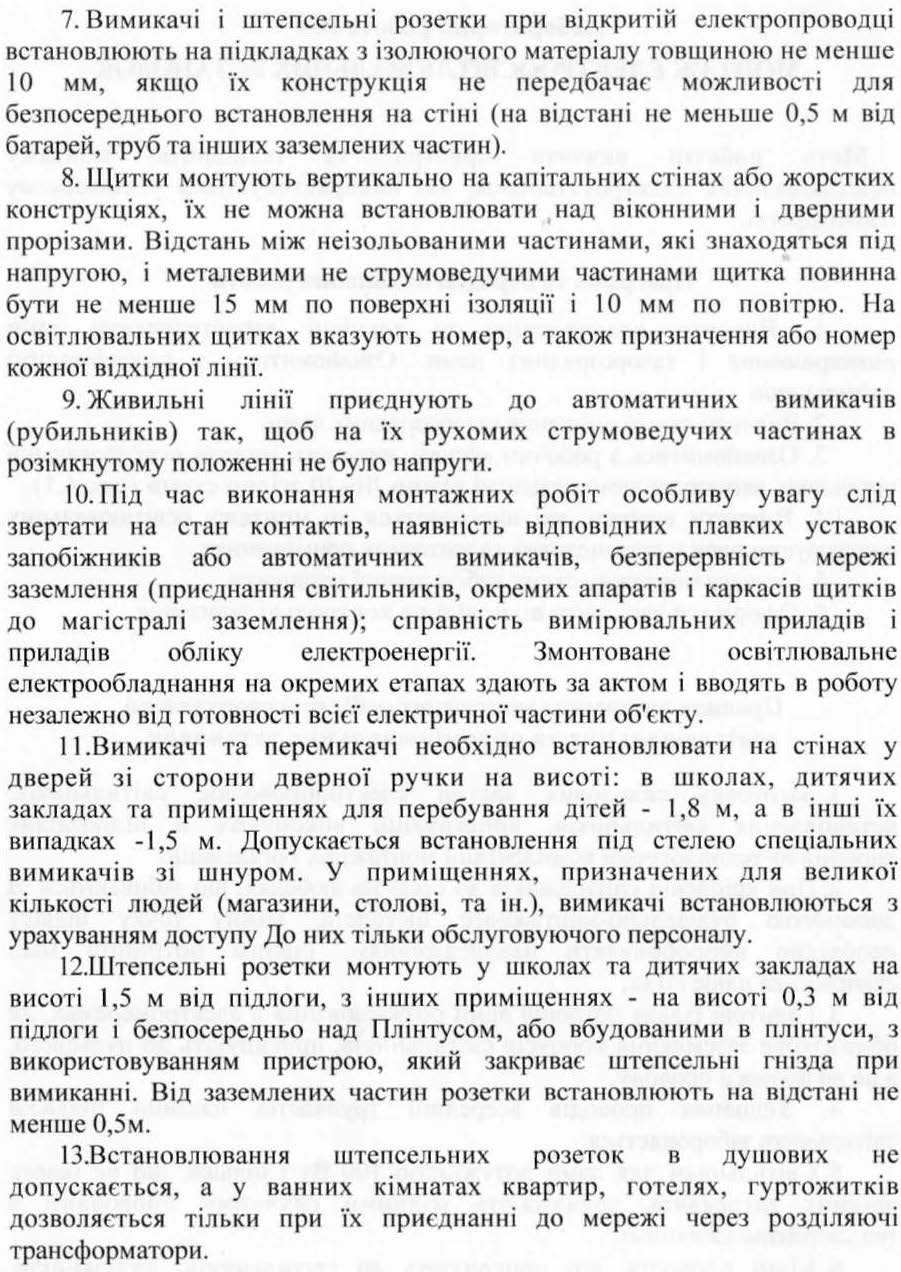

8. Яких вимог необхідно дотримуватись при монтажі освітлювальних
електроустановок ?
До монтажу та ремонту електропроводок і освітлювальних установок необхідно пересвідчитись у відповідності номіналів замовників напруги живлення мережі та номінального струму.
Яка схема ввімкнення люмінісцентних ламп з ПРА ЗУБК ?
