.docxЛабораторна робота No5
ВИМІРЮВАННЯ ОПОРІВ ЕЛЕКТРИЧНОГО КОЛА НЕПРЯМИМИ МЕТОДАМИ
МЕТА РОБОТИ
1.1 Вивчити методи вимірювання опору електричного кола непрямими методами.
1.2 Ознайомитись із різними схемами вимірювання опорів.
Виконав: Скудря М.О.

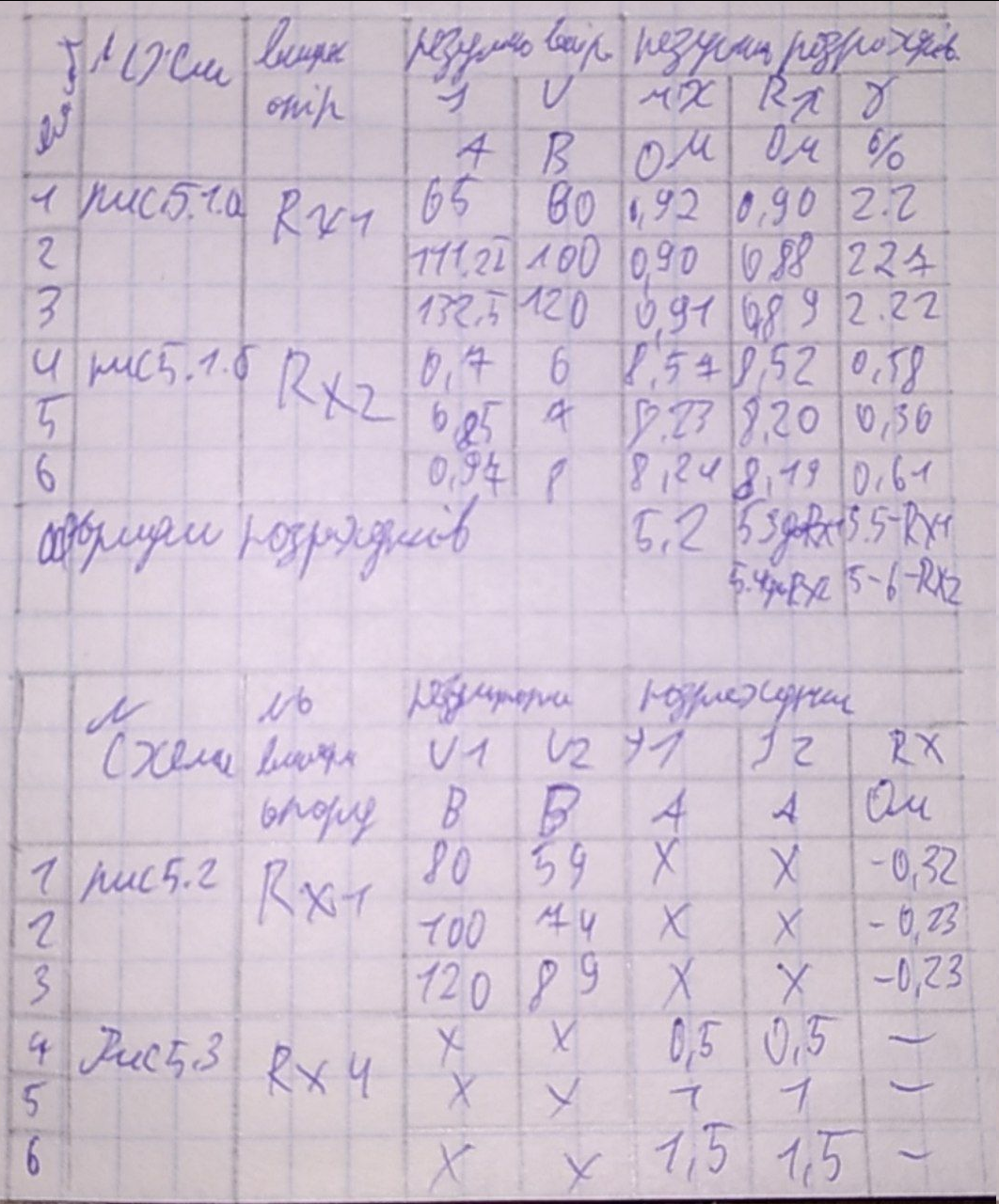

Висновок:
Вивчити методи виміру опору електричного кола непрямими методами; ознайомитися із різними схемами вимірювання опорів
Як вмикають амперметр і вольтметр у схемі для вимірювання опорів при Rx >> rА ?
Амперметр завжди вмикають послідовно з тією ділянкою електричного кола, силу струму у якій вимірюють.
Вольтметр завжди підключається паралельно до ділянки кола, на якій потрібно виміряти напругу.
Як вмикають прилади при вимірюванні опору методом амперметра - вольтметра при Rx<< rV?
Амперметр – завжди послідовно
Вольтметр – паралельно або послідовно (послідовно для виміру високоомних опорів)
Як визначається відносна похибка вимірювання опору при Rx >>rА ?
Як визначається відносна похибка вимірювання опору при Rx<<rА ?
Як виміряти опір за допомогою одного вольтметра? В яких випадках застосовують цей спосіб?
Непряме вимірювання опору можна виконати за допомогою тільки одного вольтметра, власний опір якого RВ повинен бути відомий. Перемкнувши вимикач у положення 1, вимірювання вольтметром У напругу джерела струму U1 .Потім переключивши перемикач К у положення включають вольтметр послідовно з опором Rх. Покази вольтметра при цьому зменшаться і будуть відповідати тільки частині напруги U2, що дорівнює падінню напруги на вольтметрі, тобто U2 = І2· RВ, де І2 — струм, що проходить через вольтметр і вимірюваний опір. Значення струму І2 можна виразити формулою .
Із останніх двох рівнянь отримаємо:
Цей метод є зручним для вимірювання великих опорів і з деякими змінами має застосування у виробничій і лабораторній практиці.
Як виміряти опір за допомогою одного амперметра? В яких випадках застосовують цей спосіб?
Непряме вимірювання опору можна виконати за допомогою тільки одного амперметра, власний опір якого RВ повинен бути відомий. Перемкнувши вимикач у положення 1, вимірювання амперметром У напругу джерела струму U1 .Потім переключивши перемикач К у положення включають амперметр послідовно з опором Rх. Покази амперметра при цьому зменшаться і будуть відповідати тільки частині напруги U2, що дорівнює падінню напруги на амперметр, тобто U2 = І2· RВ, де І2 — струм, що проходить через амперметр і вимірюваний опір.
Які причини виникнення похибок при вимірюванні опорів непрямими методами ?
Причини виникнення похибок: недосконалість методів вимірювання, технічних засобів, органів чуттів спостерігача, зміна умов проведення експерименту. Зміна умов проведеннядосліджень може впливати на ФВ, технічні засоби і самого спостерігача.
Які переваги і недоліки в порівнянні з прямими методами мають непрямі методи вимірювання опорів?
Непряме вимірювання – це вимірювання в якому значення однієї чи декількох вимірювальних величин знаходяться після обчислення за відомими залежностями їх декількох величин аргументів, що отримуються прямими вимірюваннями.
Пряме вимірювання — вимірювання однієї величини, значення якої знаходять безпосередньо без перетворення її роду.
Як виміряти опір за допомогою одного амперметра ?
Непряме вимірювання опору можна виконати за допомогою тільки одного амперметра, власний опір якого RВ повинен бути відомий. Перемкнувши вимикач у положення 1, вимірювання амперметром У напругу джерела струму U1 .Потім переключивши перемикач К у положення включають амперметр послідовно з опором Rх. Покази амперметра при цьому зменшаться і будуть відповідати тільки частині напруги U2, що дорівнює падінню напруги на амперметрі, тобто U2 = І2· RВ, де І2 — струм, що проходить через амперметр і вимірюваний опір.
