ПОДАВЛЕНИЕ ДИФФЕРЕНЦИАЛЬНОЙ ПОМЕХИ

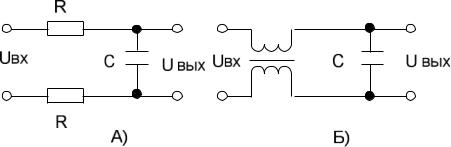

Рисунок – Симметричные схемы фильтров

© НУБіП, НікіфоровА.П., 2020

211

1ПрезентЛекцМетрология-Стор1-Всі-311020-1.docx

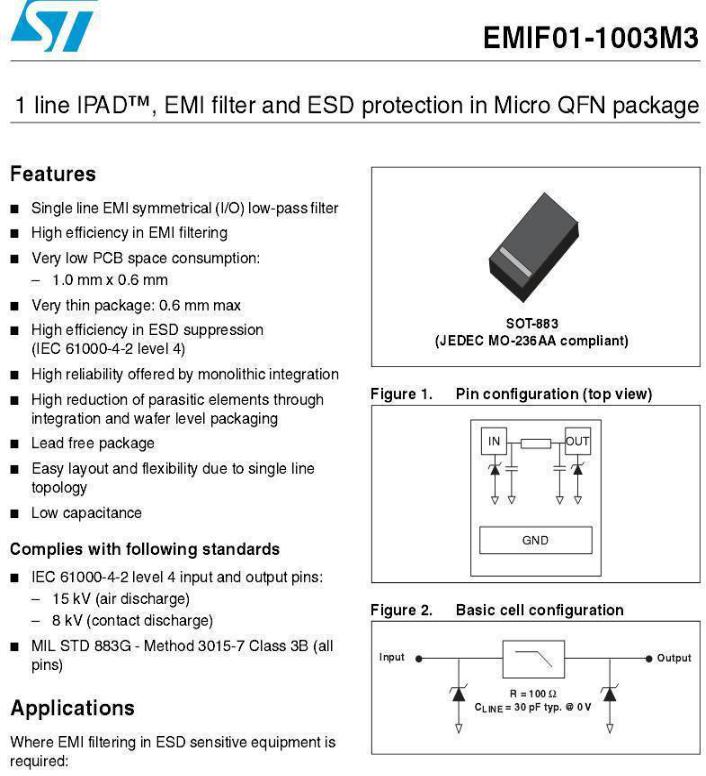

© НУБіП, НікіфоровА.П., 2020

212

1ПрезентЛекцМетрология-Стор1-Всі-311020-1.docx

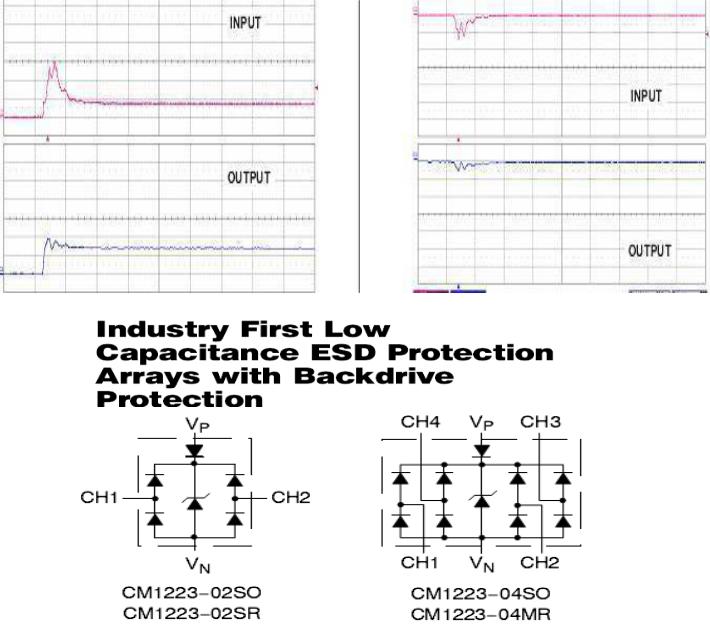

© НУБіП, НікіфоровА.П., 2020

213

1ПрезентЛекцМетрология-Стор1-Всі-311020-1.docx

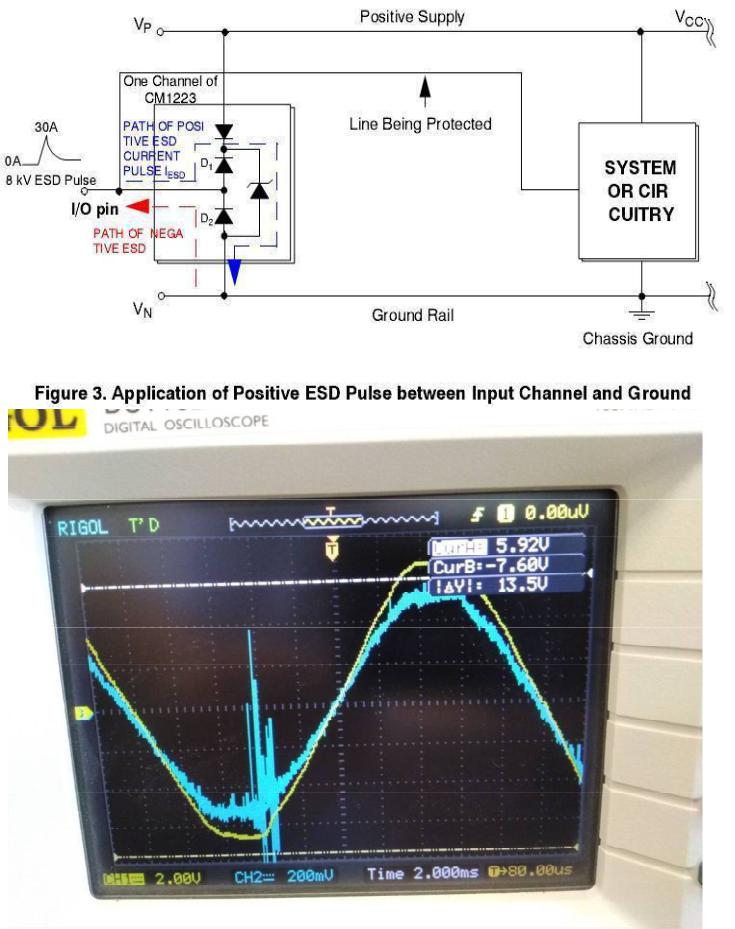

© НУБіП, НікіфоровА.П., 2020

214

1ПрезентЛекцМетрология-Стор1-Всі-311020-1.docx

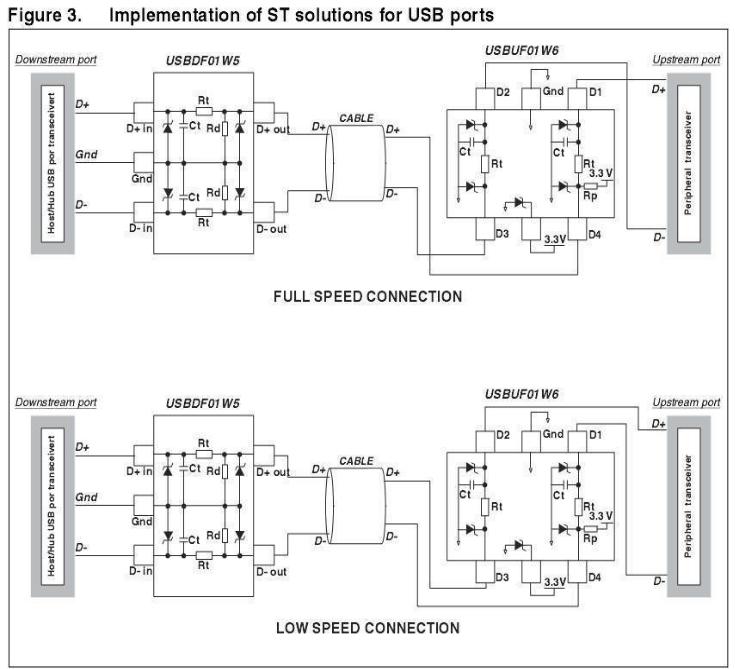

© НУБіП, НікіфоровА.П., 2020

215

1ПрезентЛекцМетрология-Стор1-Всі-311020-1.docx

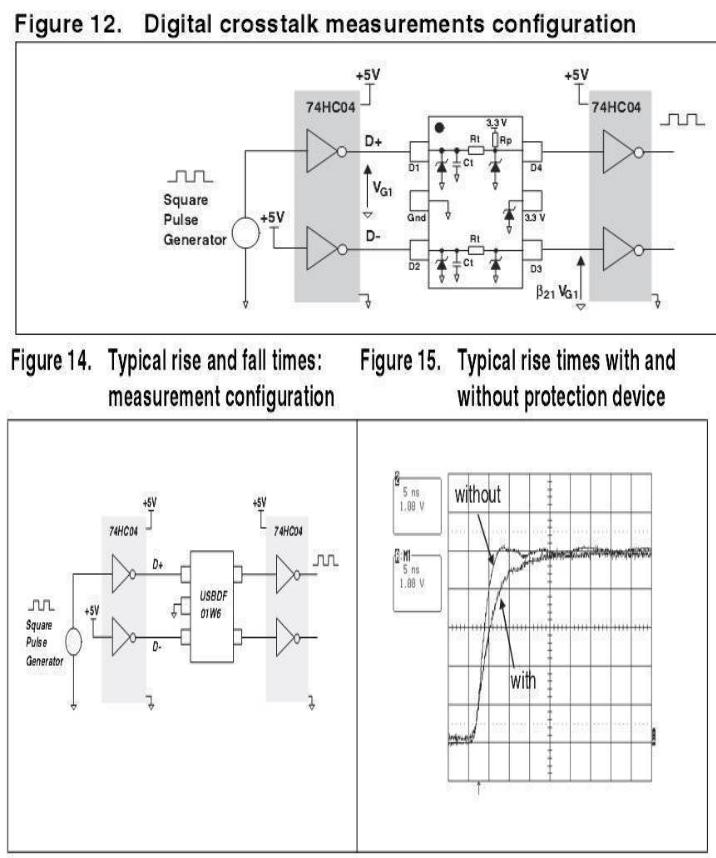

© НУБіП, НікіфоровА.П., 2020

221

1ПрезентЛекцМетрология-Стор1-Всі-311020-1.docx

ЭТАП РГР

РЕАЛИЗАЦИЯ ИС НА ПРОЦЕССОРНОЙ ОСНОВЕ

Рассматриваются способы реализации –

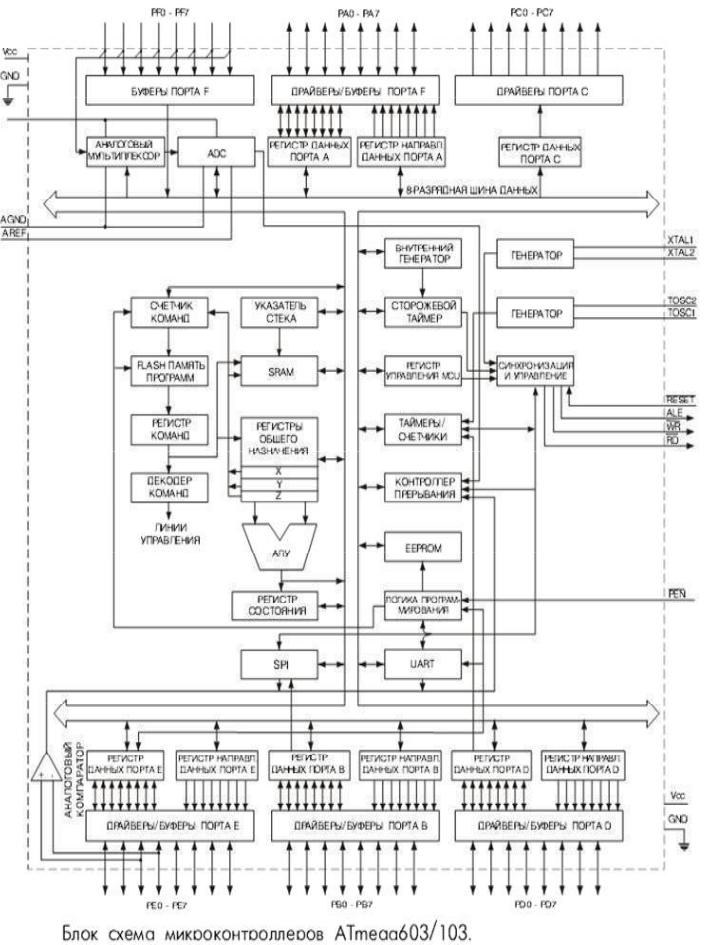

Микроконтроллерная – вычислительное ядро ATMEGA, 8 разрядов; вычислительное ядро Cortex, 32 разряда,

Первыми микроконтроллерами явились микросхемы семейства MCS-48 фирмы INTEL, выпущенные в 1976 году.

В 1981 году фирма INTEL выпустило новое семейство 8-разрядных микроконтроллеров MCS-51, которые получили огромное распространение во всем мире и дали точек бурному развитию микроконтроллеров.

С 1984 года начало развиваться направление т.н. RISC (Reduced Instruction Set Computer) микроконтроллеров, обладающих пониженным энергопотреблением.

Представителями подобных устройств являются семейства SAB 80C166 фирмы Infineon, MPC500 (на базе PowerPC ядра) и др.

Дальнейшая интеграция позволила объединить на одном кристалле несколько процессорных ядер, оснащенных совместными и индивидуальными устройствами ввода-

вывода и пространствами памяти. Такие устройства стали называться «система на кристалле» (SoC (System on Chip)). Примером таких устройств может служить 32-разрядное

семейство F28M35 фирмы Texas Instruments, сочетающее в себе RISC-ядро ARM Cortex M3 с

соответствующей периферией для решения коммуникационных задач и специализированное DSP-ядро C2000 для решения задач управления в реальном времени.

Микропроцессорная – РС совместимая, вычислительное ядро х86, 32

разряда.

Настоящая революция в вычислительной технике произошла после появления первого т.н. “микропроцессора”, т.е.процессора, выполненного в виде одной микросхемы большой степени интеграции.

Это был 4-разрядный микропроцессор 4004 фирмы INTEL (1971 г.). В 1973 г. фирма INTEL выпускает 8-разрядный микропроцессор 8080, а в 1978 г. - 16-разрядный микропроцессор 8086, имеющий 29 тысяч транзисторов на кристалле и начальную стоимость

360$.

Программируемые Логические матрицы – CPLD, FPGA.

© НУБіП, НікіфоровА.П., 2020

225

1ПрезентЛекцМетрология-Стор1-Всі-311020-1.docx

© НУБіП, НікіфоровА.П., 2020

226

1ПрезентЛекцМетрология-Стор1-Всі-311020-1.docx

© НУБіП, НікіфоровА.П., 2020

227

1ПрезентЛекцМетрология-Стор1-Всі-311020-1.docx

32-РАЗРЯДНЫЕ МК

ARM (Advanced RISC Machines; LSE: ARM, NYSE: ARMH) — британская корпорация, один из крупнейших разработчиков и лицензиаров архитектуры 32-разрядных и 64-разрядных RISCпроцессоров (с архитектурой ARM), ориентированных на использование в портативных и мобильных устройствах (телефонах, органайзерах и т. п.). Компания Advanced RISC Machines изначально была основана как совместное предприятие между Acorn Computers, Apple Computer (сегодня — Apple Inc.). Микроконтроллерное ядроARM было разработано одноименной английской компанией, организованной в 1990 году.

МИКРОКОНТРОЛЛЕРЫ СЕРИИ STM32F7

получили широкое развитие периферии:

До 1 Mбайта памяти Flash (общая память программ и данных);

До 320 кбайт SRAM памяти (64 кбайт TCM RAM, 16 кбайт TCM RAM, 4 кбайт of backup SRAM );

LCD-TFT контроллер (Chrom-ART акселератор, разрешение 1024x768);

FSMC контроллер (Compact Flash, SRAM, PSRAM, NOR, NAND и LCD 8080/6800);

Интерфейс цифровой камеры (DCMI, 8/10/12/14-битные режимы);

Коммуникационные интерфейсы: I2C, USART (ISO 7816-3, LIN, IrDA), SPI, I2S;

Сетевые интерфейсы CAN (2.0B Active), 10/100 Ethernet MAC (IEEE-802.3- 2002);

Последовательный аудиоинтерфейс SAI;

Универсальный интерфейс USB 2.0 FS/HS OTG;

Контроллер SDIO (карты SD, SDIO, MMC);

Три 12-битных АЦП на 24 входных канала (скорость до 7,2 мегасемплов);

Два 12-битных ЦАП на 2 выходных канала;

18 таймеров (16 и 32 разряда);

Аппаратный генератор случайных чисел; Аппаратное вычисление CRC;

RTC (календарь) и др.

К особенностям ARM Cortex-M7 относятся 6-ступенчатый суперскалярный конвейер, интерфейс межсоединений AXI с поддержкой 64-битной передачи и полностью интегрированные опциональные кэши набора инструкций и данных,

тесно связанные интерфейсы памяти для быстрого отклика и гибкость конфигурации, что делает возможным создание широкого спектра продуктов,

отличающихся между собой стоимостью и производительностью, опциональная возможность интеграции средств трассировки команд и данных, а также внедрение механизмов защиты и функций обеспечения целостности данных. К

преимуществам относится совместимость с другими процессорами Cortex-M на уровне программной модели и двоичных кодов.

В целом, прослеживается тенденция преемственности серии STM32F4 с совместимостью выводов «pin-to-pin», но с сосредоточением в одном кристалле большего числа аппаратных возможностей и вычислительной мощности.
