.docxРозрахунок розгалуженого магнітного кола постійного струму
Варіант 16
Завдання. Визначити намагнічуючу силу F котушки і кількість її витків ω, розташованої на середньому стрижні магнітопроводу (рис 1.), необхідну для отримання магнітної індукції B1 = 0,8 Тл в перерізі S1 при протіканні струму I = 0,77А, якщо розміри магнітної кола 1 = 250мм, 2 = 100мм, 3 = 50мм, 4 = 40мм, 5 = 40мм, 6 = 200мм, 7 = 50мм, заз = 0,5мм. Магнітопровід виконаний з литої сталі 1.
Рис.1. Розрахунок магнітного кола
Для визначення ділянок однорідної магнітного кола, знаходимо площу поперечного перерізу S1, S2, S3, S4 з рис. 4.2 за формулами (4.5)
Знаходимо довжину середньої лінії визначених однорідних ділянок за формулами:
Визначаємо значення магнітної індукції В на кожній ділянці магнітного кола згідно співвідношень (4.3) і (4.4):

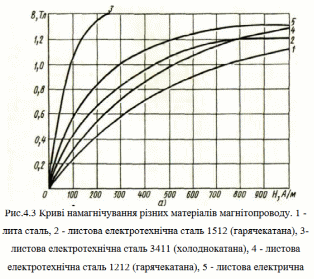

По кривим намагнічування (див. Рис. 4.3) визначаємо напруженості полів на однорідних ділянках:
для B1 = B3 = 0,8 Тл (використовуємо графік 1 на малюнку 4.3, б) Н1 = Н3 = 480А / м, для B2 = B4 = 1 Тл напруженість Н2 = Н4 = 750А / м.
Визначаємо силу, що намагнічує F, А, згідно (4.2) за формулою
Знаходимо кількість витків ω, шт, необхідне для створення заданого магнітного поля
Приймаємо 444 витків.
Відповідь: F = 342,18 А; ω = 444,39 витків.
