ПЕРЕВІРКА ТЕХНІЧНИХ ТРАНСФОРМАТОРІВ СТРУМУ ТА ВИМІРЮВАЛЬНИХ КЛІЩІВ

МЕТА РОБОТИ

1.1 Вивчити будову та принцип дії вимірювальних трансформаторів струму.

1.2 Ознайомитись з вимірюванням великих змінних струмів за допомогою лабораторних трансформаторів струму та вимірювальних кліщів

1.3 Ознайомитись з правилами перевірки технічних трансформаторів струму і вимірювальних кліщів.

ХІД ВИКОНАННЯ:

Таблиця 1

Таблиця 2

Висновок: Вивчив будову та принцип дії вимірювальних трансформаторів струму. Ознайомився з вимірюванням великих змінних струмів за допомогою лабораторних трансформаторів струму та вимірювальних кліщів Ознайомився з правилами перевірки технічних трансформаторів струму і вимірювальних кліщів.

КОНТРОЛЬНІ ЗАПИТАННЯ І ЗАВДАННЯ

1. Для чого застосовують вимірювальні трансформатори струму?

Щоб виміряти струм навантаження і електроспоживання. Наприклад, трансформатори струму встановлюються для вимірювання споживання для лічильників.

2. Які правила увімкнення вимірювального трансформатора струму у вимірювальне коло і як визначають правильність маркування його затискачів?

Вимірювальний трансформатор струму вмикається послідовно в коло. Правильність позначення затискачів трансформатора струму перевірити за допомогою балістичного гальванометра.

3. Які характерні особливості режиму роботи вимірювального трансформатора струму відрізняють його від інших трансформаторів?

Трансформатор може бути як понижуючий, так і підвищуючий. Трансформатор струму слугує для вимірювання споживання.

3. Які особливості вимірювання великих змінних струмів за допомогою лабораторних трансформаторів струму?

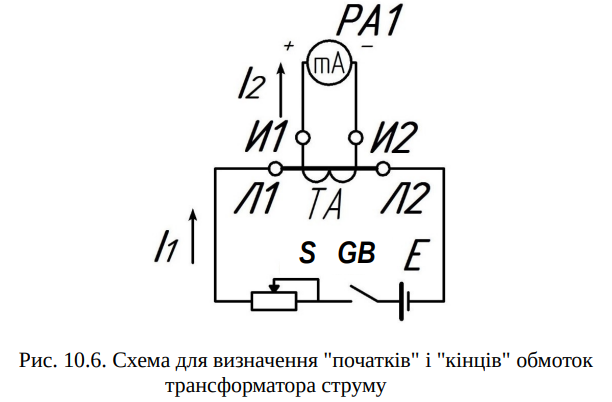

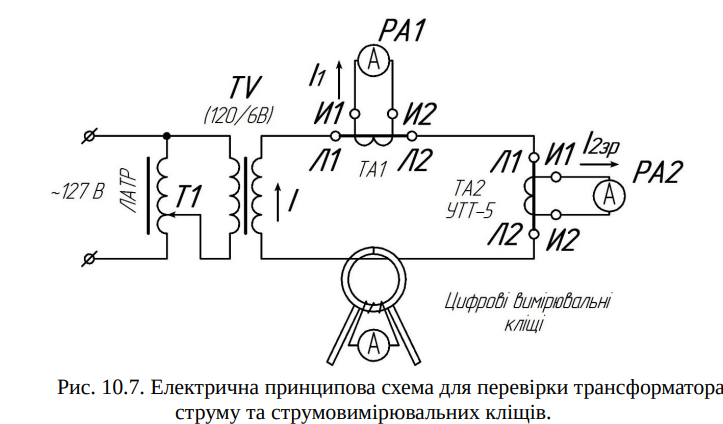

Для цього послідовно в первинну обмотку досліджуваного трансформатора ТА1 вмикають акумуляторну батарею GB(Е = 6 В), реостат R (30 Ом, 5А) і вимикач S, а у вторинну магнітоелектричний прилад (мілівольтметр 0 - 75 мВ). При цьому позитивний затискач батареї і позитивний затискач міліамперметра повинні бути приєднані до однойменних затискачів трансформатора струму ТА1 (наприклад Л1, Л2). Якщо затискачі вимірювального трансформатора позначені правильно, то при увімкненні вимикача S, в період встановлення в первинній обмотці постійного струму І1, ЕРС, індукована у вторинній обмотці, викличе короткочасний струм І2, тобто короткочасне (балістичне) позитивне відхилення стрілки мілівольтметра (вправо).

5. У яких випадках застосовують роз'ємні вимірювальні трансформатори (вимірювальні кліщі)?

Для заміру фазного провідника, який можна обхватити кліщами.

6. Чому при використанні трансформаторів струму вторинна обмотка завжди повинна бути ввімкнена в струмову обмотку вимірювального приладу або замкнена накоротко?

Для захисту.

7. Скільки і які вимірювальні прилади можна увімкнути в коло вторинної обмотки трансформатора струму?

До вторинної під'єднують вимірювальні, або захисні прилади. Струм, що протікає вторинною обмоткою трансформатора струму, пропорційний до струму, який протікає його первинною обмоткою

8. Яких класів точності випускаються струмовимірювальні кліщі?

2,5

9. Як за допомогою лабораторного трансформатора струму УТТ-5 виміряти струм?

Визначити відповідні затискачі трансформатора струму («початки» і «кінці» первинної та вторинної обмоток). Правильність позначення затискачів трансформатора струму, перевірити за допомогою балістичного гальванометра за схемою. Визначити номінальні коефіцієнти трансформації трансформатора струму, який перевіряють (ТА1) та зразкового (ТА2). Після перевірки викладачем складеної схеми і встановлення ручки ЛАТРа на відмітку «0» увімкнути схему до мережі. Виконати перевірку трансформатора струму ТА1 і струмовимірювальних кліщів.

10. Які номінальні значення вторинного струму трансформаторів струму стандартизовані?

Значення номінального вторинного струму, теж відображається в паспорті на трансформатори струму і воно завжди дорівнює 1 (А) або 5 (А).

11. Як визначається клас точності трансформатора струму і струмовимірювальних кліщів ?

Трансформатори струму мають класи точності 0,2; 0,5; 1; 3; 10. Для класів точності 0,2; 0,5; 1 похибка відповідає значенням кута 5: від 10' до 180', а для класів точності 3; 5; 10 — не нормується. Лабораторні трансформатори виготовляють: 0,05; 0,1; 0,2.
