Лабораторна №11 метро
.docxЛабораторна робота №11.
ДОСЛІДЖЕННЯ РОБОТИ АНАЛОГО-ЦИФРОВОГО ПЕРЕТВОРЮВАЧА (АЦП). Аналогове і цифрове осцилографування
Мета роботи:
1.1 Вивчити принцип роботи АЦП типу Ф7077М/2
1.2 Визначити відповідність показів перетворювача при вимірюванні напруги постійного струму.
ОСНОВНІ ТЕОРЕТИЧНІ ВІДОМОСТІ

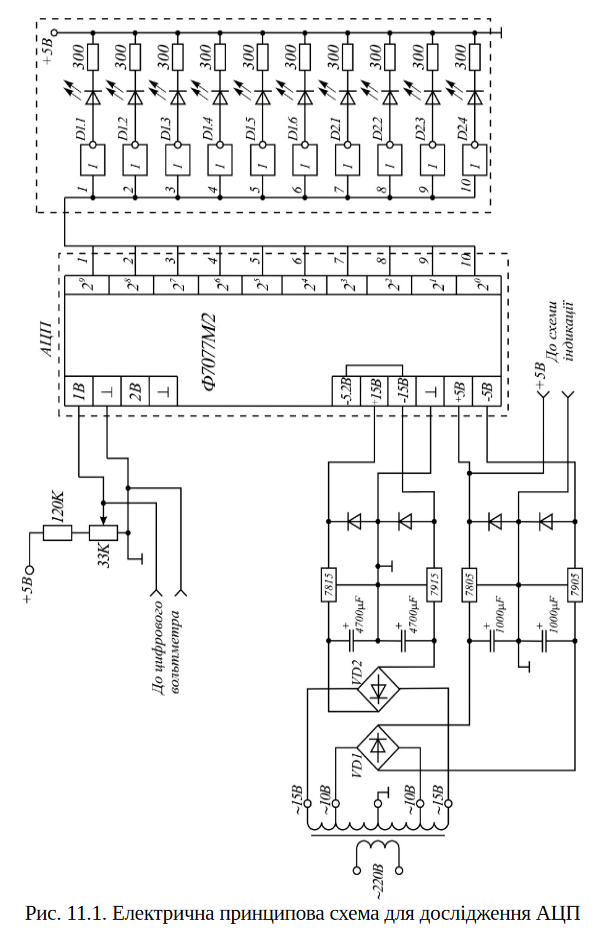

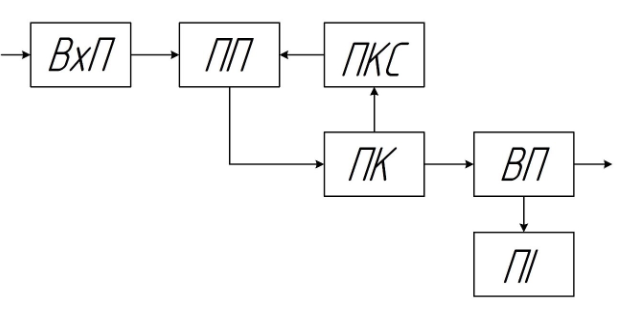

1.1 Будова і принцип дії аналого-цифрового перетворювача
Перетворювач розроблений з використанням напівпровідникового СБИС К1108ПВ1 десятирозрядного, прецизійного, швидкодіючого АЦП послідовного наближення з часом циклу кодування 0,9 мкс, що включає в себе джерело опорної напруги, тактовий генератор, вихідний регістр на 3 стани із зберіганням інформації перетворювача протягом наступного циклу перетворення, схему переведення у восьмирозрядний режим роботи з часом циклу кодування 0,75 мкс.
Інтегральний АЦП використовується а режимах з внутрішнім тактуванням та внутрішнім джерелом живлення.
Вихідний код перетворювача двійковий зміщений.
Мінімальному значенню вхідної напруги відповідає вихідний код,що складається із всіх нулів, а максимальній вхідній напрузі відповідає код із всіх одиниць на виході.

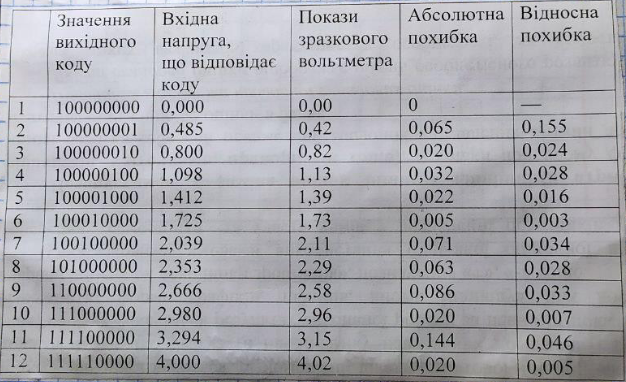

Висновок: Я визначив відповідність показів перетворювача при вимірюванні напруги постійного струму.
Контрольні питання
