ВИМІРЮВАННЯ ОПОРУ МОСТАМИ ПОСТІЙНОГО СТРУМУ
Мета роботи:
1.1 Вивчити будову і принцип дії мостів постійного струму
1.2 Навчитись використовувати мости постійного струму для вимірювання опору елементів електричного кола
ОСНОВНІ ТЕОРЕТИЧНІ ВІДОМОСТІ
Мости постійного струму належать до приладів зрівноважувального
перетворення і призначені для точних вимірювань електричного опору. Працюють вони за методом порівняння вимірюваного опору з опором, величина якого заздалегідь відома. Порівняння цих опорів здійснюється зведенням до нуля різниці спадів напруг на вимірюваному та зразковому опорах. Напруга до схеми моста підводиться від стороннього джерела струму, а різниця зрівнюваних напруг утворюється самою мостовою схемою і виявляється нульовим індикатором (як правило гальванометром).
Прилади зрівноважувального перетворення відзначаються високою точністю і складністю обслуговування. Вони широко застосовуються на практиці для вимірювання як електричних, так і неелектричних величин.
Залежно від наявності або відсутності напруги в індикаторній діагоналі (в момент відліку вимірюваної величини) мости постійного струму поділяються на зрівноважені і неврівноважені.
Неврівноважені схеми широко використовуються при вимірюваннях неелектричних величин, попередньо перетворених в електричний опір, а також в процентних мостах, які вимірюють відхилення опору від його номінального значення.

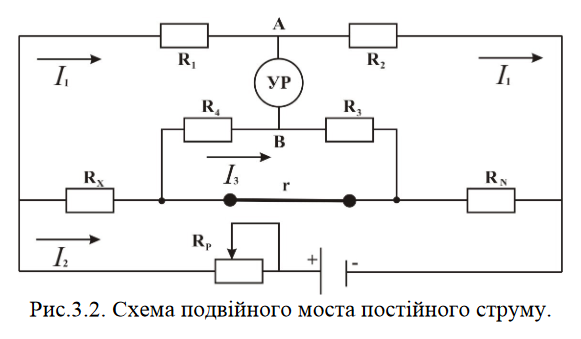

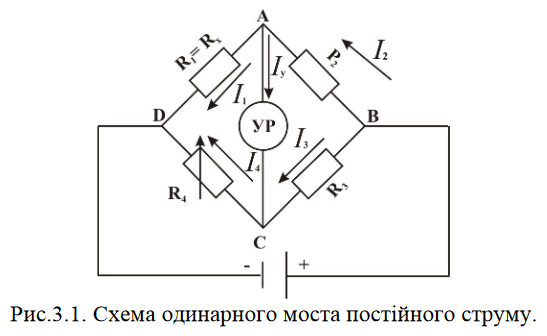

Залежно від схеми з'єднання і кількості резисторів, які складають міст, розрізняють одинарні, подвійні, багатоплечові та інші мости.
Контрольні питання:
Які бувають мости постійного струму, в чому полягають їх переваги і недоліки?

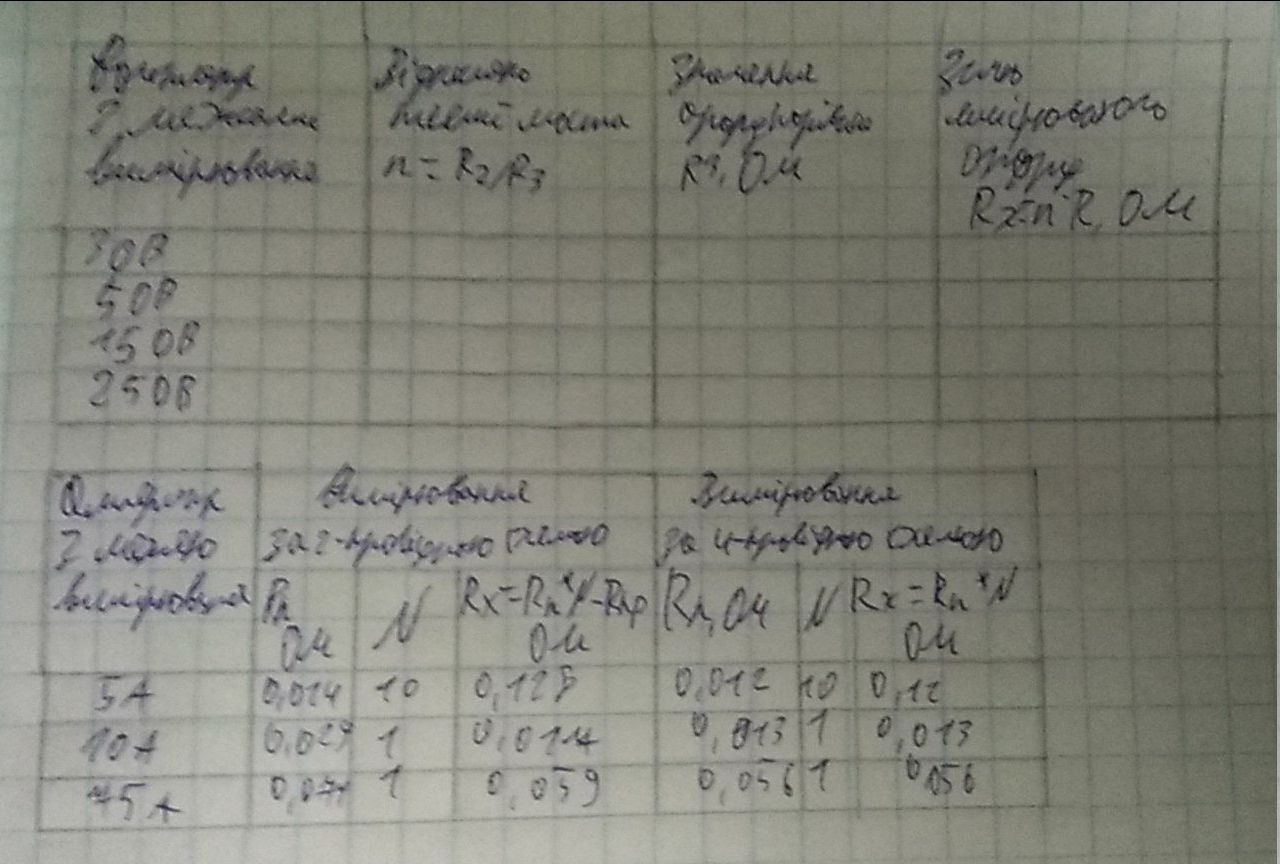

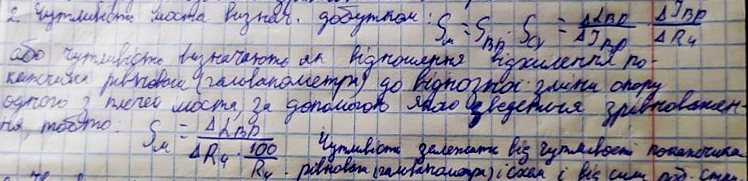

Від чого залежить чутливість моста?

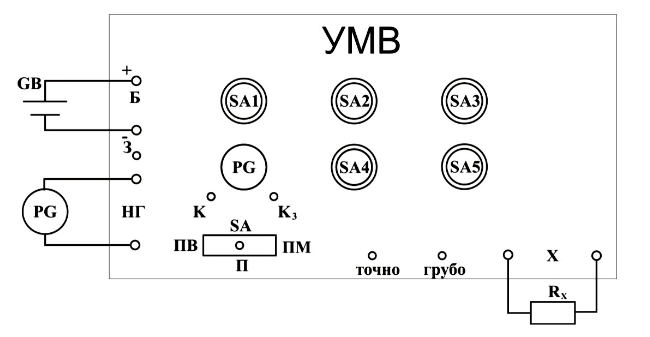

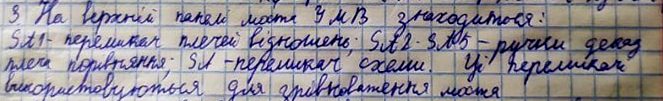

Які органи керування розміщені на верхній панелі моста УМВ і яке їх призначення?
