Лабораторна №2.

ВИМІРЮВАННЯ АКТИВНОЇ ПОТУЖНОСТІ І КОЕФІЦІЄНТА ПОТУЖНОСТІ В ОДНОФАЗНОМУ КОЛІ ЗМІННОГО СТРУМУ

Мета роботи:

1. Вивчити будову, принцип дії і правила вмикання в електричне коло однофазних ватметра і фазометра.

2. Вивчити методи вимірювання активної потужності і коефіцієнта потужності в однофазному колі змінного струму.

3. Визначити відносну похибку результатів прямих і непрямих вимірювань, дослідити вплив характеру навантаження на покази ватметра і фазометра.

ОСНОВНІ ТЕОРЕТИЧНІ ВІДОМОСТІ

Активна потужність і коефіцієнт потужності належать до основних електричних величин, які характеризують роботу струмоприймачів і всього кола змінного струму в цілому.

Активна потужність і коефіцієнт потужності в однофазних колах змінного струму вимірюються за допомогою. ватметра і фазометра.

Коефіцієнт потужності можна виміряти також непрямим методом, використовуючи ватметр, амперметр і вольтметр. Ватметр і фазометр - прилади електродинамічної (або феродинамічної) системи, принцип дії якої заснований на взаємодії двох контурів із струмами, виконаних у вигляді нерухомої і рухомої котушок.

Механізм електродинамічного ватметра складається з нерухомої і рухомої котушок (рамок), а також з бронзових пружин, які створюють протидіючий момент і використовуються як струмопідводи до рамки.

Фазометр належить до логометрів цієї ж системи. Він складається з однієї нерухомої і двох рухомих котушок, закріплених на одній осі. В результаті взаємодії струму однієї рамки в струмом нерухомої котушки створюється обертаючий момент, а в результаті взаємодії струму другої рамки із струмом нерухомої котушки - протидіючий момент.

Механізми феродинамічної системи відрізняються від електродинамічних механізмів лише тим, що нерухома котушка розміщена на осердях, набраних з листів електротехнічної сталі.

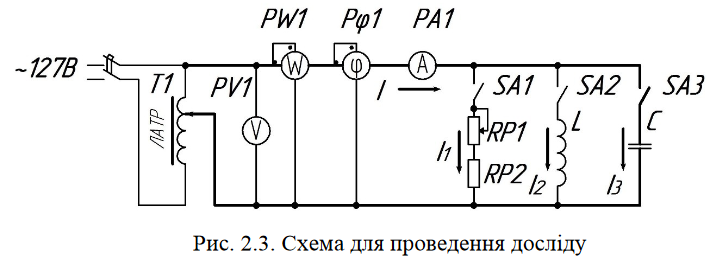

Контрольні питання:

1. Поясніть будову і принцип дії механізмів вимірювальних приладів електродинамічної системи. Наведіть формулу обертаючого моменту, назвіть переваги і недоліки електродинамічних приладів.

Будова прилада електродинамічної системи - нерухома і рухома котушка (рамки), а також з бронзових пружин, які створюють протидіючий момент . Принцип дії заснований на взаємодії двох контурів їх струмами виконаних у вигляді нерухомої і рухомої котушок.

2. Доведіть, що ватметр вимірює активну потужність.
