.docxЛабораторна №4. ПОВІРКА ОДНОФАЗНОГО ІНДУКЦІЙНОГО ЛІЧИЛЬНИКА АКТИВНОЇ ЕЛЕКТРОЕНЕРГІЇ
Мета роботи:
1.1 Вивчити будову і принцип дії однофазного індукційного лічильника активної електроенергії
1.2 Навчитись вмикати індукційний лічильник в коло навантаження і здійснювати за його допомогою облік електроенергії.
1.3 Оволодіти методами повірки лічильників електроенергії

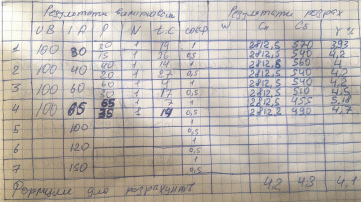

Контрольні питання:
Яка конструкція однофазного індукційного лічильника електроенергії?
Конструкція та принцип дії індукційних електролічильників
Вісь приладу з'єднана з лічильним механізмом, який вимірює частоту обертання диска. Частота обертання диску пропорційна потужності навантаження, а кількість обертів пропорційна кількості електричної енергії, що проходить крізь прилад.

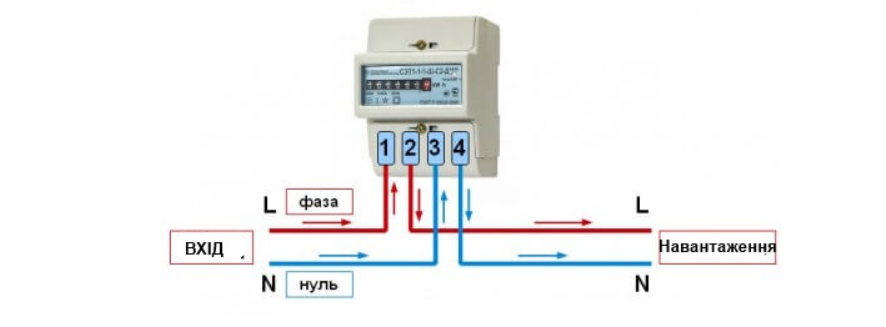

Як вмикають в електричну мережу лічильник електроенергії і які правила треба знати при його увімкненні?
Потрібно невідхильно дотримуватися схем!
В чому полягає повірка лічильника електроенергії і для чого вона необхідна?
Повірка — це процедура, яка дозволяє визначити придатність лічильника для подальшої експлуатації. Це найбільш точний метод діагностики приладу, який виконується профільними фахівцями. Вона буває плановою та позаплановою.
За яких умов визначають наявність самоходу індукційного лічильника електроенергії?
Самохід — це явище, коли диск індукційного лічильника або світловий індикатор у електронного лічильника без зупинки починають обертатися або моргати при відсутності навантаження і наявності напруги на електролічильнику.
Які причини виникнення самоходу і які існують засоби його усунення?
Робочий потік (Фр) роздвоюється і утворює два потоку Ф'р і Ф '' р. Через те, що магнітне опір, яке є на шляху цих потоків, різне, то між потоками утворюється кут зсуву фаз. Так електролічильник в результаті обертання отримує додатковий момент Мк, який компенсує момент тертя в пристрої.
Коли номінальну напругу і навантаження в електромережі буде більше 100 відсотків, то момент тертя компенсується. Тому, коли електролічильник працює без навантаження (на холостому ходу), момент тертя робиться менше, ніж компенсаційний момент. Ця різниця і призводить диск в рух, в результаті чого електричний лічильник сам крутиться.
При виявлені самоходу рекомендують замінити лічильник
Яка різниця між номінальною і дійсною сталими лічильника електроенергії і як їх визначають?
Величину, зворотну передаточному числу лічильника, таким чином енергію, що враховує лічильником за один оберт диска, називають номінальною сталою лічильника. Крім номінальної сталої лічильника енергії, існує дійсна стала C, під якою розуміється кількість енергії, дійсно витраченої в колі за один оберт диска лічильника.
Як визначається відносна похибка лічильника електроенергії і яка її допустима величина?
Що називають чутливістю і яка допустима її величина?
Чутли́вість за́собу вимі́рювання — властивість засобу вимірювання, що визначається відношенням зміни вихідного сигналу цього засобу до зміни вимірюваної величини, що його викликає. Характеризує здатність засобу вимірювання реагувати на зміну вхідного сигналу.
Яке призначення постійного магніту у вимірювальному механізмі індукційного лічильника електроенергії?
Для створення гальмівного моменту в лічильнику є постійний магніт, який своїми полюсами охоплює диск.
