ел маш лаб 2

Контрольні запитання

1. Поясніть будову та принцип роботи генератора постійного струму незалежного збудження.

За розімкнених вимикачів QF2 і QF3 запускають асинхронний двигун (замикають QF1) і приводять у рух якір генератора. Потім замикають вимикач QF2 і збільшують струм збудження потенціометром R1 до тих пір, поки напруга на затискачах якоря генератора не досягне значення U = (1.1...1.2)Uн. Це перша точка характеристики. Після цього поступово зменшують струм збудження до нуля таким чином, щоб отримати 6...8 точок для побудови характеристики.

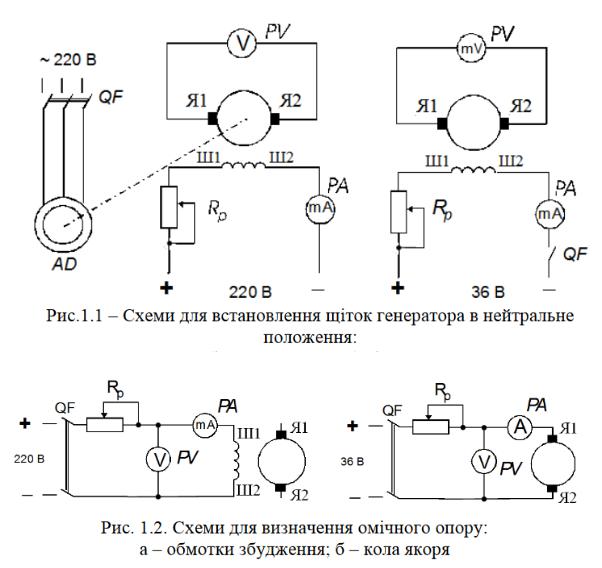

2. Як встановити щітки генератора в нейтральне положення на колекторі?

3. Як визначити омічний опір електричного кола якоря (обмотки збудження)?

4. Як вибрати реостати та електровимірювальні прилади для кола якоря і обмотки збудження генератора?

5. Як дослідним шляхом зняти характеристики генератора: холостого ходу, навантажувальну, зовнішню, регулювальну і короткого замикання?

Навантажувальна

Приводять у рух якір генератора асинхронним двигуном з номінальною частотою обертання, збуджують генератор і доводять напругу на якорі до (1,1...1,2)Uн, коли навантажувальний опір R2 вимкнено. Потім замикають вимикач QF3 і навантажують генератор до Ія = Ід

(величина струму якоря Ід для проведення досліду задається викладачем). Це перша точка характеристики. Після цього поступово зменшують струм збудження, одночасно зменшуючи опір навантажувального реостата R2 таким чином, щоб струм якоря залишався незмінним Ія = Ід. У досліді записують U і Із для 5 чи 6 точок характеристики.

Зовнішня

Експериментальні дані для побудови зовнішньої характеристики генератора U = f(Iя), коли Із = Ізо = const і n = nн = const, отримують

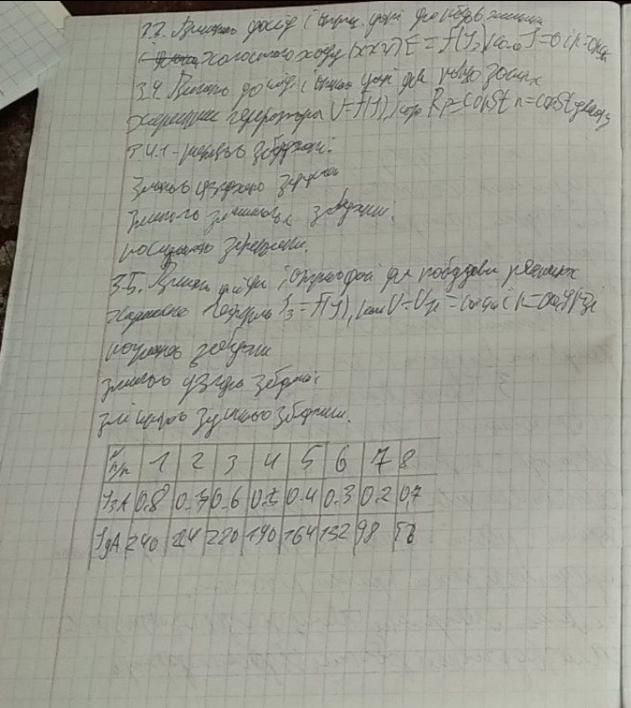

Регулювальна

Експериментальні дані для побудови регулювальної характеристики генератора Із = f(Iя), коли U = Uн = const і n =const,

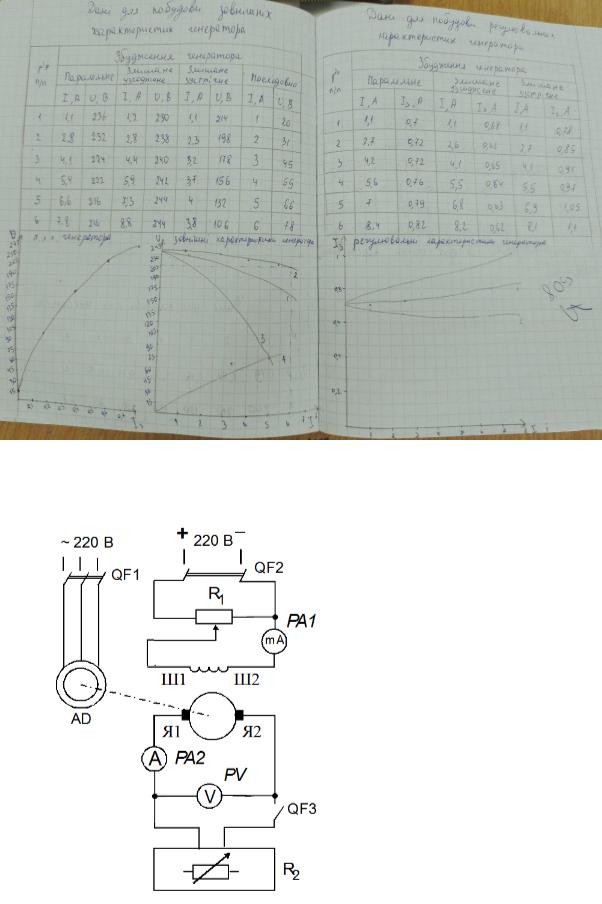

отримують за схемою рис. 1.3 у такій послідовності. Приводять у рух якір генератора з номінальною частотою обертання, збуджують генератор і доводять напругу на якорі до U = Uн, коли навантажувальний опір R2 вимкнено, тобто коли Ія= 0. Це перша точка характеристики. Потім, упевнившись, що регулювальний опір R2 встановлено на максимальний опір, вмикають його в коло якоря генератора (замикають QF3) і поступово збільшують струм якоря до 1,1 – 1,2 від номінального і одночасно так регулюють струм збудження реостатом Rр, щоб напруга на якорі залишалася незмінною і дорівнювала Uн. З досліду в табл. 1.5 записують значення Ія і Із для 5 чи 6 точок характеристики і за ними будують графік регулювальної характеристики

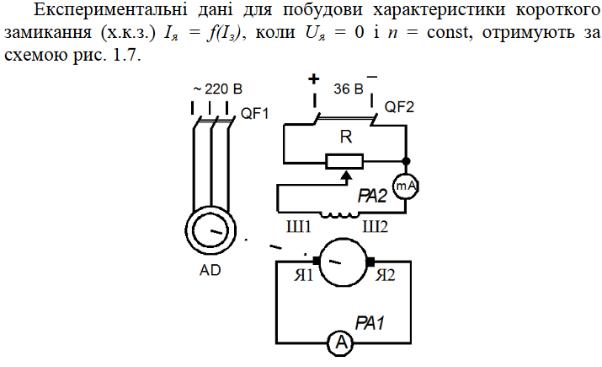

короткого замикання
