Самостійна робота 3

Самостійна робота 3

 Самостійно опрацювати теоретичний матеріал та дати відповіді на контрольні запитання.

5. Проста та складна хвильова обмотка. Основні властивості, визначення основних обмоткових даних та побудова розгорнутої електричної схеми обмотки.

Проста хвильова обмотка. Просту хвильову обмотку отримують при послідовному з'єднанні секцій, які перебувають під різними парами полюсів. Кінці секцій простий хвильової обмотки приєднані до колекторним пластин, віддаленим один від одного на відстань кроку обмотки по колектору у_к = У. За один обхід по якоря укладають стільки секцій, скільки пар полюсів має машина, при цьому кінець останньої по обходу секції приєднують до пластині, розташованої поруч з вихідної.

Просту хвильову обмотку називають левоходовой, якщо кінець останньої по обходу секцій приєднується до пластині, що знаходиться зліва від вихідної а). Якщо ж ця пластина знаходиться праворуч від вихідної, то обмотку називають правоходовой . Секції хвильової обмотки можуть бути одновітковимі і багатовитковому. Крок простий хвильової обмотки по колектору



Знак мінус відповідає левоходовой обмотці, а знак плюс - правоходовой. Правоходовая обмотка не отримала практичного застосування, так як її виконання пов'язане з додатковою витратою міді на перехрещення лобових частин.

Перший частковий крок обмотки визначають за (25.3), а другий частковий крок .

приклад 25.4. Чотирьохполюсних машина постійного струму має просту хвильову обмотку якоря з 13 секцій. Побудувати розгорнуту схему і схему паралельних гілок цієї обмотки.

Рішення. Кроки обмотки:  пазів;  паза;  паза.

При першому обході по якоря укладаємо секції 1 и 7 (Рис. 25.7, в). При другому обході укладаємо секції 13 и 6 і т. д., поки не будуть укладені всі 13 секцій і обмотка не опиниться замкнутої. секції 3, 6 и 9 в даний момент часу замкнуті на коротко через щітки однаковою полярності і дроти, що сполучають їх.

Мал. 25.7. Проста хвильова обмотка: а - Правоходовая, б - Левоходовая; в - Розгорнута схема

Мал. 25.8. Електрична схема обмотки рис. 25.7, в

Потім визначаємо полярність щіток. Далі виконуємо електричну схему (схему паралельних гілок), з якої видно (рис. 25.8), що обмотка складається з двох паралельних гілок (2 = 2). Це є характерним для простих хвильових обмоток, у яких число паралельних гілок не залежить від числа полюсів і завжди дорівнює двом.

З розглянутих схем видно, що секції, що входять в одну паралельну гілку, рівномірно розподілені під усіма полюсами машини. Слід також зазначити, що в простий хвильової обмотці можна було б обійтися двома щітками, наприклад щітками и . Але в цьому випадку порушилася б симетрія обмотки, і число секцій в паралельних гілках стало б неоднаковим: в одній гілці сім секцій, а в іншій - шість. Тому в машинах з простими хвильовими обмотками встановлюють повний комплект щіток, стільки ж, скільки головних полюсів, тим більше що це дозволяє зменшити значення струму, що припадає на кожну щітку, а отже, зменшити розміри колектора.

Складна хвильова обмотка (Рис. 25.9). Кілька простих хвильових обмоток (зазвичай дві), покладених на одному якорі, утворюють складну хвильову обмотку.

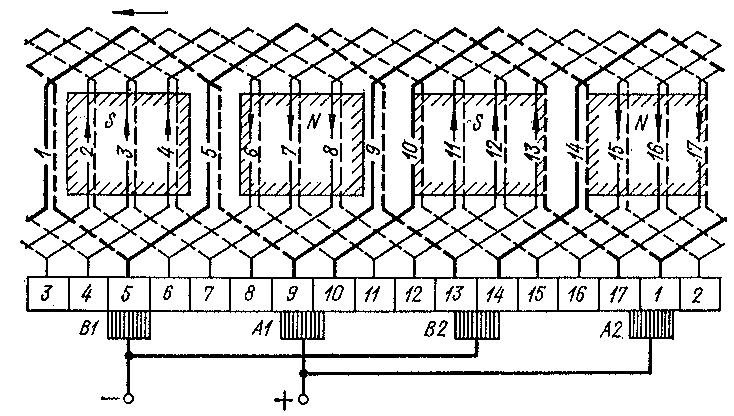

Мал. 25.9. Розгорнута схема складної хвильової обмотки

Число паралельних гілок в складній хвильової обмотці 2  = 2 (Зазвичай 2  = 4), де т - Число простих обмоток в складній (зазвичай т = 2). Прості обмотки, що входять в складну, з'єднують паралельно за допомогою щіток. Крок по колектору, а отже, і результуючий крок по якоря

 . (25.7)

Перший частковий крок по якоря визначають за (25.3).
