Лабораторна робота №8

Лабораторна робота №8.

Дослідження несиметричного навантаження трифазних трансформаторів

Мета роботи.

Вивчити будову і принцип роботи трифазного двообмоткового стержневого трансформатора, вивчити явища, які протікають в трифазних трансформаторах за різної конструкції магнітопроводу та різних схем з’єднання обмоток, оволодіти методикою дослідження несиметричного навантаження трифазного стержневого трансформатора та визначення опору нульової послідовності, навчитись обробляти і аналізувати результати дослідів та використовувати їх для оцінки несиметричного навантаження трифазного трансформатора за різних схем з’єднання обмоток.

2. ЗАГАЛЬНІ ТЕОРЕТИЧНІ ВІДОМОСТІ

2.1 Несиметричне навантаження трансформаторів

Несиметричне навантаження трифазних силових

трансформаторів в умовах експлуатації достатньо ймовірне і

зумовлюється такими обставинами:

- широким розповсюдженням в споживчих електричних мережах

низької напруги чотирипровідної системи освітлювальних

установок та іншої побутової техніки, які включаються на фазну

напругу;

- використанням у сільськогосподарському виробництві однофазних

зварювальних трансформаторів, однофазних електродвигунів

невеликої потужності для приводу компресорів, дрібних станків,

насосів та інших однофазних споживачів електричної енергії;

- виникненням неповнофазних режимів роботи трифазних

трансформаторів внаслідок перегоряння плавної вставки

запобіжників, обриву фазного проводу лінії електропередач, а

також виникненням несиметричних коротких замикань

(однофазних – замикання фазного провода на нейтральний провід

чи землю, двофазні).

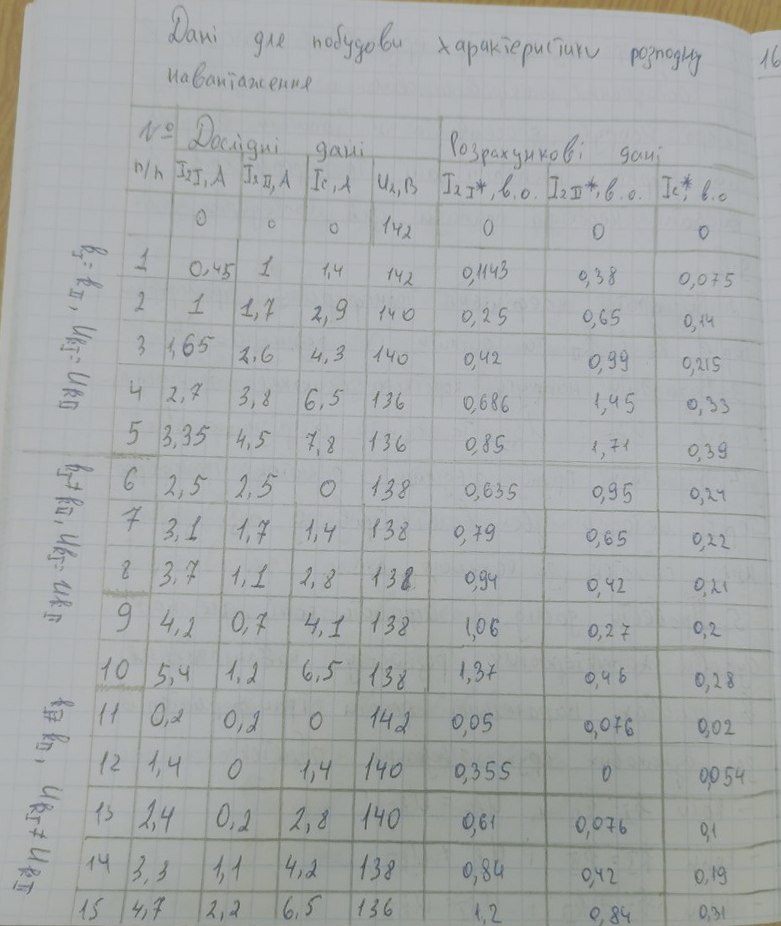

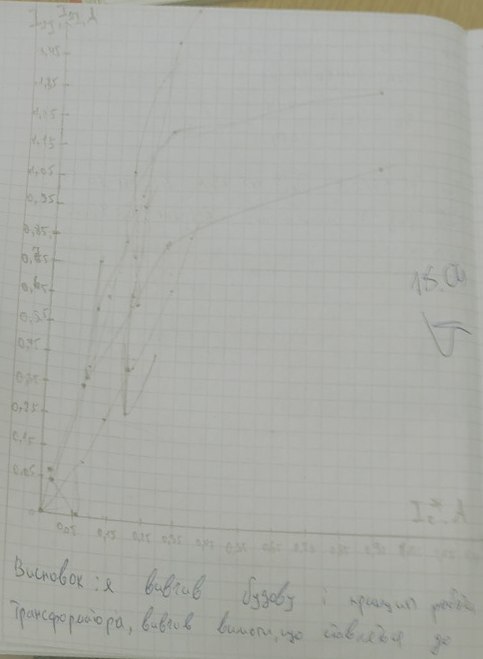

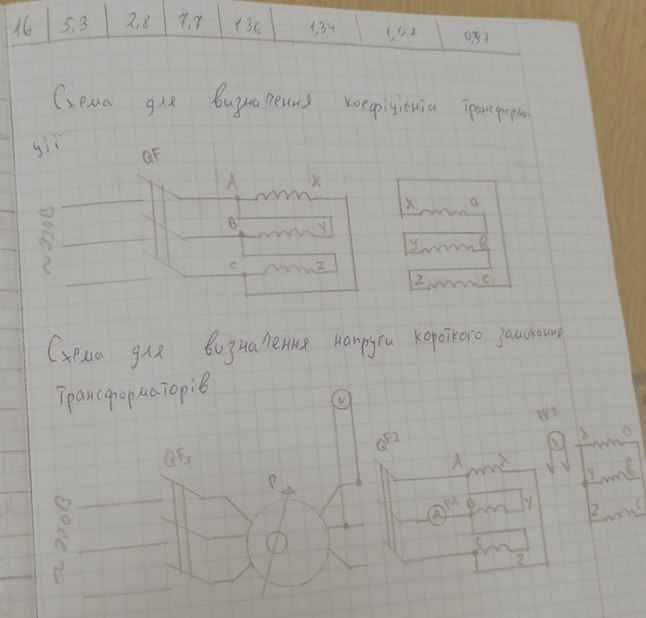

Контрольні запитання.

1. Поясніть будову і принцип роботи трифазного двообмоткового стержневого трансформатора. 2. Що таке коефіцієнт трансформації та як його визначають? 3. Назвіть можливі схеми з’єднання обмоток трифазного двообмоткового трансформатора і нарисуйте їх умовні позначення. 4. Поясніть сутність методу симетричних складових при аналізі несиметричного навантаження трифазного трансформатора. 5. Назвіть причини, які зумовлюють несиметрію навантаження трифазного трансформатора. 6. Назвіть наслідки, які виникають в трифазному трансформаторі, що негативно впливають на роботу трансформатора і споживачів електроенергії. 7. Що являється основною причиною перекосу фазних напруг первинної і вторинної обмоток трансформатора при несиметрії навантаження? 8. За яких умов струми нульової послідовності трансформуються з вторинної обмотки на первинну і навпаки? 9. По якому колу замикаються магнітні потоки нульової послідовності та що вони викликають? 10. Поясніть порядок проведення дослідів при несиметричних навантаженнях трифазного двообмоткового трансформатора.
