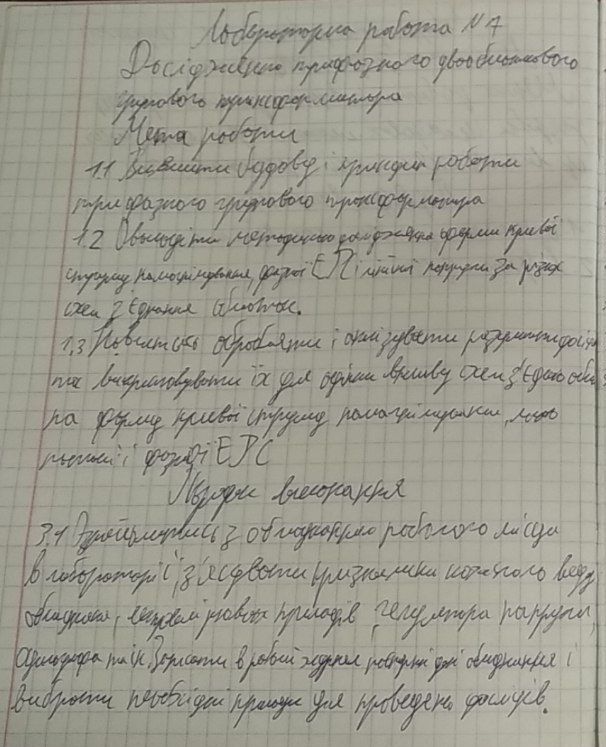

Лаб 7 ел маш

Висновок

Я вивчив будову і принцип роботи трифазного групового трансформатора та оволодів методикою дослідження форми кривої струму намагнічування.

Контрольні запитання.

1. Поясніть будову і принцип роботи трифазного двообмоткового групового трансформатора.

2. Поясніть відмінність магнітної системи трифазного групового трансформатора від трифазного стержньового трансформатора.

Порівняно з трифазним тристержньовим трансформатором трифазний груповий трансформатор такої ж самої потужності має більшу загальну масу і габарити, його ККД дещо нижчий, а вартість більша. Але поряд з цим він має переваги відносно транспортування, оскільки маса і габарити однофазного трансформатора менші, ніж трифазного. Тому в енергосистемі на електричних підстанціях дуже великої потужності знаходять застосування трифазні групові транс- форматори.

3. Чому вольт-амперна характеристика трансформатора має нелінійний характер?

Нелінійність вольт-амперної характеристики визначається зміною реактивної складової струму холостого ходу, яка створює магнітний потік у трансформаторі і сильно залежить від насичення магнітопроводу. Коли напруга U1<(0,6...0,7)U1н, магнітне коло трансформатора ненасичене, і залежність I0=f(U1) практично прямолінійна. З насиченням магнітопроводу реактивна складова струму збільшується швидше, ніж підведена напруга, і крива відхиляється від осі абсцис.

4. Поясніть методику дослідження форми кривої струму намагнічування однофазного трансформатора.

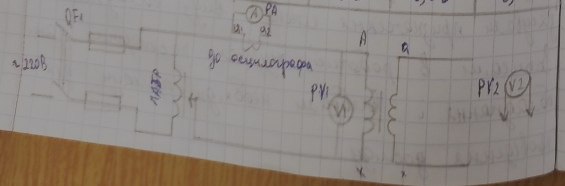

У досліді форму кривої струму намагнічування контролюють за допомогою електронного осцилографа і зрисовують її з екрана за трьох значень напруги: U1= 0,35; 0,7; 1,05 від U1н.

5. Як проводиться дослід із визначення форми кривої струму намагнічування, фазної ЕРС і лінійної напруги трансформатора у разі з’єднання обмоток за схемами Y_Н /Y, Y/Y, Y/Δ, Δ /Y.
