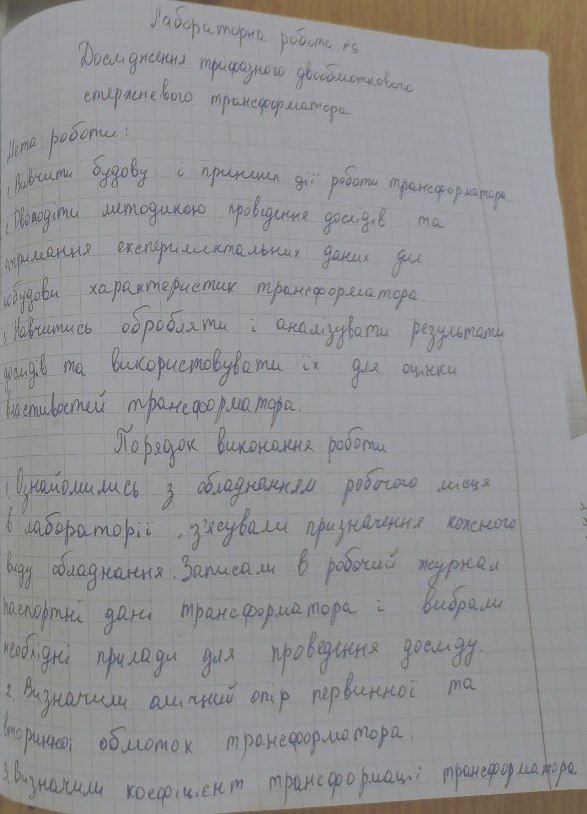

ЛАб 5 ел маш

Висновок

Я ознайомився із теоретичними відомостями за темою досліджень та виконав завдання для самостійної поза аудиторної підготовки.

Контрольні запитання.

1.Що таке коефіцієнт трансформації трансформатора і як його визначають?

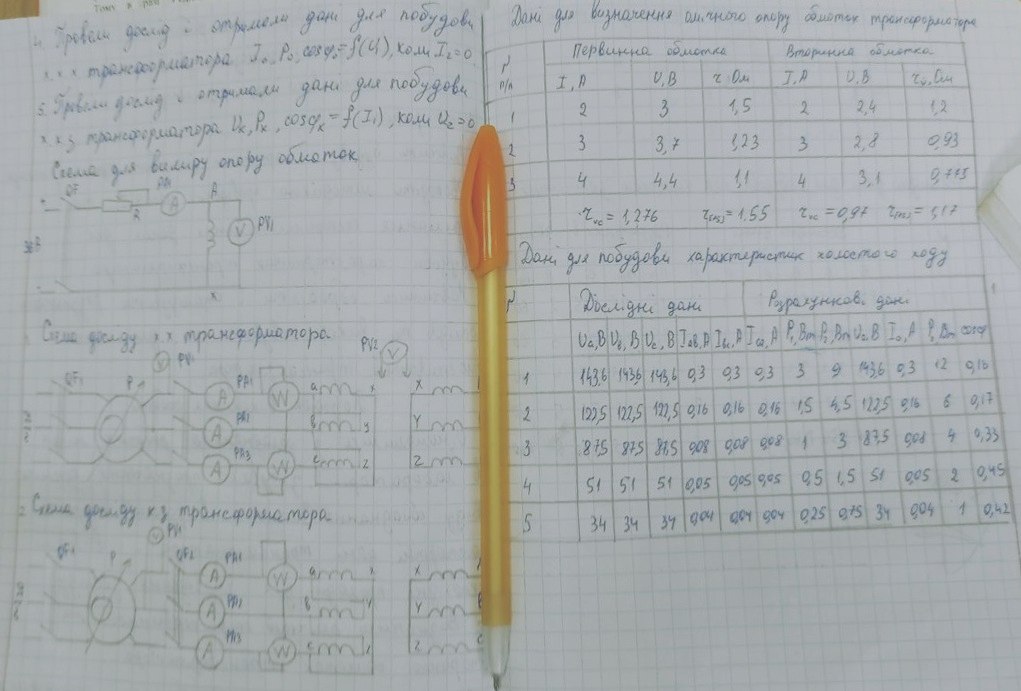

Відношення ЕРС (кількості витків) обмотки вищої напруги до ЕРС (кількості витків) обмотки нижчої напруги.коефіцієнт трансформації визначають у режимі холостого ходу трансформатора, коли Е2 = U20 і Е1 = U1. 2. Дайте пояснення характеристик х.х. і к.з. трансформатора.

У досліді струм х.х. вимірюють у кожній фазі, оскільки внаслідок несиметрії магнітного кола трифазного стержневого трансформатора струми намагнічування у фазах будуть різні.

Дослідні дані для побудови характеристики к.з. трансформатора Uк, Рк, cos φк= f(Ік ), коли U2 = 0, отримують за схемою, Вибираючи вольтметр РV2, слід пам’ятати, що напруга Uкн становить 5 – 15% від Uнза номінального струму (нижня межа стосується трансформаторів невеликої потужності, а верхня – потужних трансформаторів). 3. Які характерні величини визначають з дослідів х.х. і к.з. трансформатора?

Для к.з. та х.х. струм 4. Що таке напруга к.з. трансформатора і як її визначають?

Величина магнітного потоку в електричних машинах і трансфор-

маторах обумовлюється напругою живлення. В досліді к.з. U2 = 0 і

напруга живлення дуже понижена (Uк< 5...15% від Uн), невеликим є і

магнітний потік, тому магнітне коло трансформатора буде ненаси-

чене. У результаті цього залежностіUк = f(Iк) і cos φк = f(Iк) в межах зміни струму від нуля до (1,2...1,3)Ін мають практично прямолінійний характер. 5. Поясніть залежність ККД від величини та характеру навантаження трансформатора.

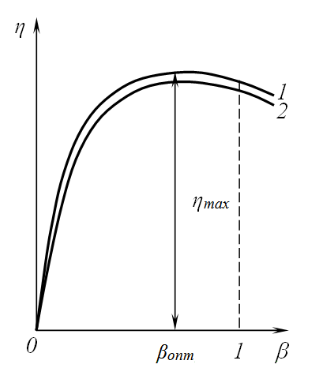

Залежність η = f(Р2 ) має складний нелінійний характер, що пояс-

нюється зміною співвідношення між постійними ро і змінними β2Ркн втратами потужності у трансформаторі у разі U1 = const та зміні навантаження. 6. Чим обумовлюється максимум ККД трансформатора?

Максимум ККД обумовлюється співвідношенням 7. Як із дослідних даних визначають параметри схеми заміщення трансформатора?

Т-подібну схему заміщення трансформатора, рис. 5.8, будують для однієї фази в режимі номінального навантаження. Параметри вітки намагнічування rо і хо визначають з досліду х.х. Параметри первинної і вторинної обмоток визначають з досліду к.з., врахувавши, що 8. Як із дослідних даних визначити усталене та ударне значення струму трифазного к.з. трансформатора?

Усталене значення діючого струму к.з. визначають за

співвідношенням
