Розрахунково-графічна робота 2.

Визначення параметрів симетричного чотириполюсника (П-подібна схема заміщення).

Мета роботи:  Навчитись розраховувати симетричний чотириполюсник.

Хід виконання роботи:

1. Перепишіть умови індивідуального завдання за варіантом, який вкаже викладач за межами даного ресурсу.

2. Засвойте методику розрахунків чотириполюсників.

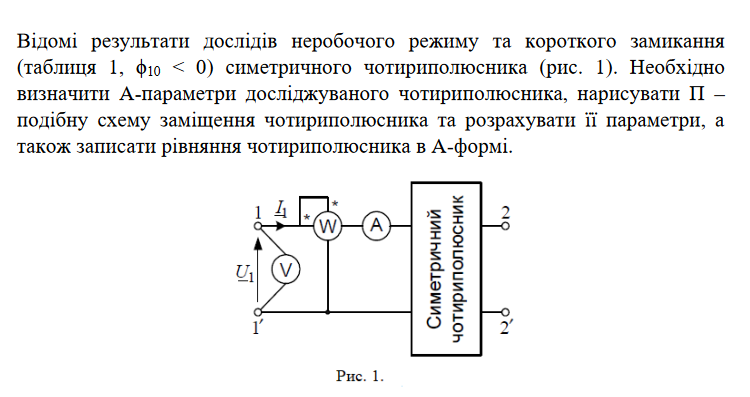

3. Для симетричного чотириполюсника, за відомими результатами дослідів неробочого режиму та короткого замикання, зробити наступне:

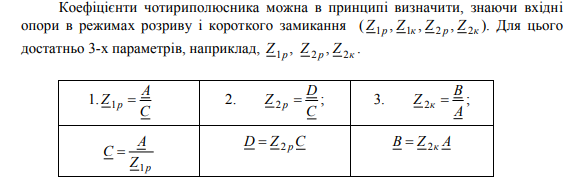

• визначити А-параметри досліджуваного чотириполюсника,

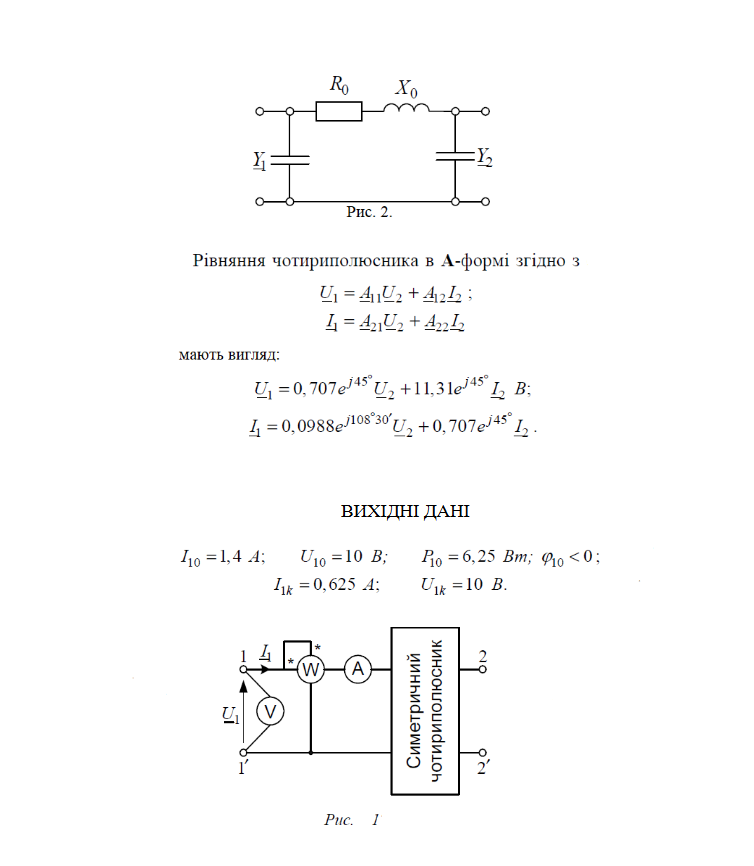

• нарисувати П – подібну схему заміщення чотириполюсника та розрахувати її параметри,

• записати рівняння чотириполюсника в А-формі.

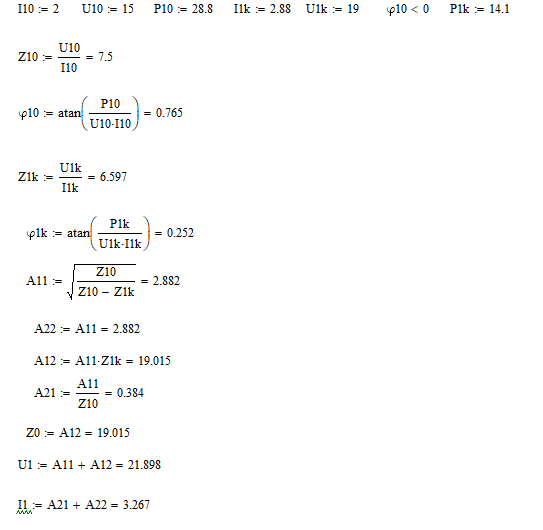

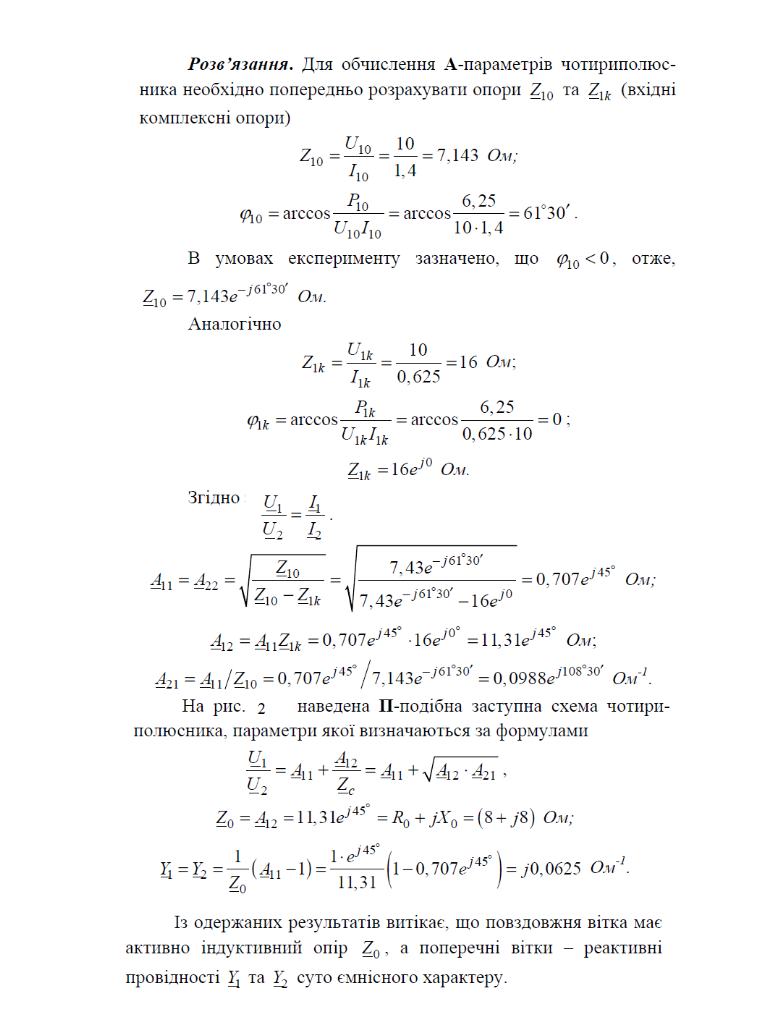

4. Скористайтесь наведеним тут прикладом розрахунків.

5. Оформіть звіт та надішліть викладачу для перевірки.

Зміст звіту з самостійної роботи:

• зміст індивідуального завдання;

• текст розрахунків;

• Числові значення;

• Висновки.

Висновок:

Я навчився розраховувати симетричний чотириполюсник.

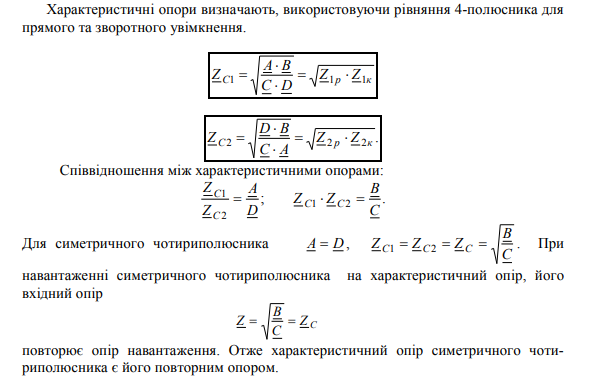

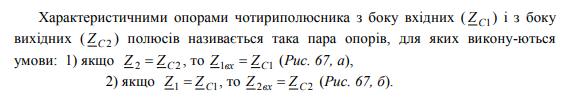

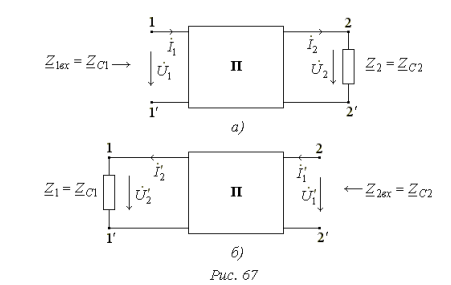

1. Що називається характеристичним опором чотириполюсника? Як його визначають?

2. За яких умов характеристичний опір чотириполюсника є повторним?

3. У чому полягає режим узгодженого навантаження чотириполюсника?

Дійсна частина  - коефіцієнт згасання характеризує зміну діючого зна-чення напруги U2 чи струму 2 I на виході чотириполюсника щодо діючого зна-чення напруги U1 чи струму 1 I на вході в узгодженому режимі.

4. Що називається коефіцієнтом передачі чотириполюсника? Як його визначають?

9. Якими способами можна з’єднати два чотириполюсники?

Два чотириполюсники можна з'єднати між собою одним із п'яти способів: послідовно , паралельно , послідовно-паралельно, паралельно-послідовно і каскадно.

10. Яке з’єднання чотириполюсників називається узгодженим?

Чотириполюсник, до затискачів 2 - 2 'якого підключено опір Z _{I | 2} = Z _c2 , будемо називати чотириполюсником з узгодженої навантаженням на виході.

Виконав: Скудря Микита Олександрович ЕЕЕ-20001б
