ЛАБОРАТОРНА
РОБОТА №10.
ДОСЛІДЖЕННЯХАРАКТЕРИСТИКОДНОФАЗНОГОТРАНСФОРМАТОРА.
Мета роботи: Навчитись експериментально визначати втрати потужності всталевому осерді котушки та їх аналітично розділяти на втрати обумовленівихровимиструмами тагістерезисом.

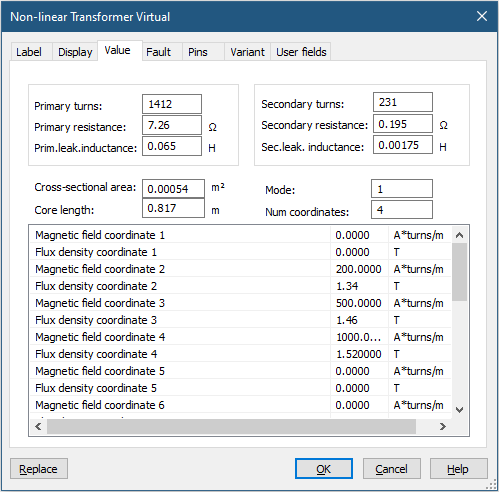

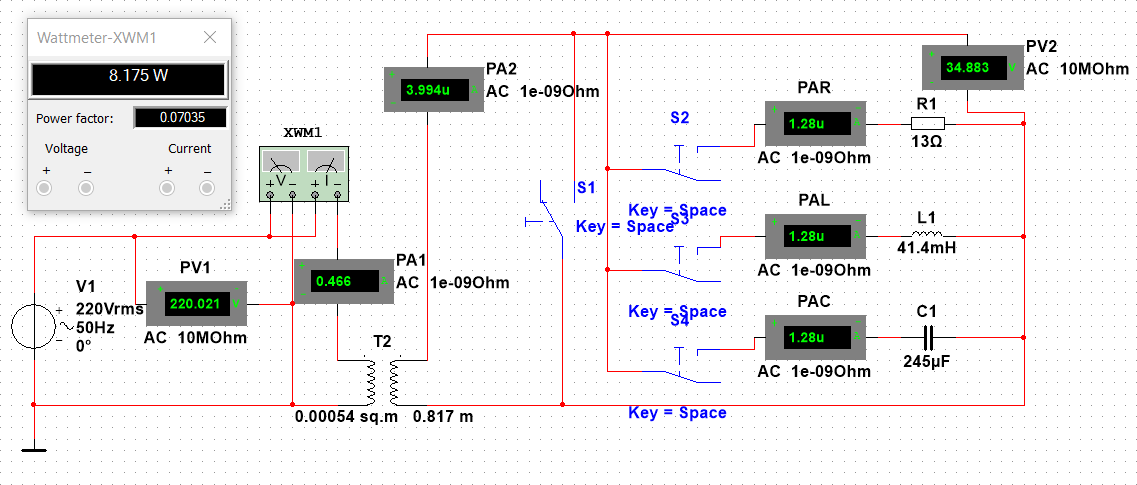

Таблиця1.
Встановлено |
Виміряно |
Обраховано |
||||||||||
U1н,В |
f , Гц |
U1н, В |
U20, B |
I0, A |
P, Вт |
n |
i0,% |
Z0, Ом |
R0, Ом |
X0, Ом |
P0, Вт |
|
220 |
50 |
220 |
34.883 |
0.466 |
8.175 |
|
|
|
|
|
|
|
Таблиця2.
Встановлено |
Виміряно |
Обраховано |
||||||||||
U1н,В |
f , Гц |
Uк, В |
І1к, А |
I2к, A |
Pк, Вт |
|
ик,% |
Zк, Ом |
Rк, Ом |
Xк, Ом |
Pм, Вт |
|
12.1 |
50 |
12.1 |
0.28 |
1.74 |
1.12 |
|
|
|
|
|
|
|

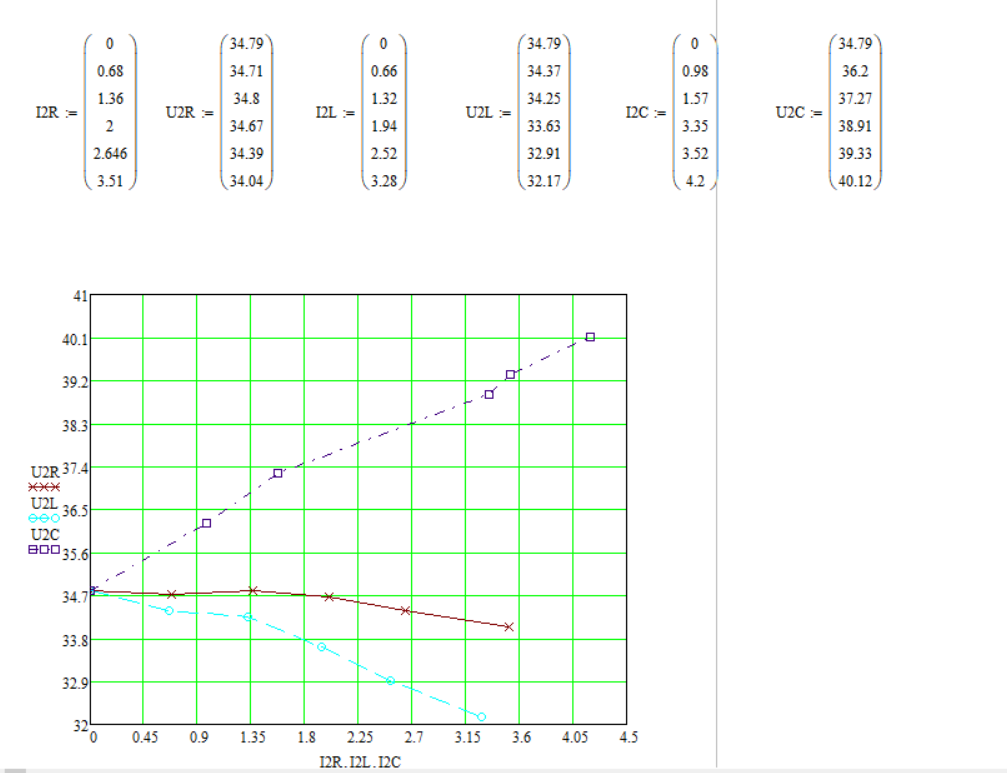

Таблиця3.
Навантаження |
Вториннінапругаі струм |
НХ ( I20 ) |
0.25I2н |
0.5I2н |
0.75I2н |
I2н |
1.25I2н |
R |
U2,В |
34.79 |
34.71 |
34.8 |
34.67 |
34.39 |
34.04 |
I2,А |
0 |
0.68 |
1.36 |
2 |
2.646 |
3.51 |
|
L |
U2,В |
34.79 |
34.37 |
34.25 |
33.63 |
32.91 |
32.17 |
I2,А |
0 |
0.66 |
1.32 |
1.94 |
2.52 |
3.28 |
|
C |
U2,В |
34.79 |
36.2 |
37.27 |
38.91 |
39.33 |
40.12 |
I2,А |
0 |
0.98 |
1.57 |
3.35 |
3.52 |
4.2 |
Висновок: На даній ЛР я навчився експериментально визначати втратипотужностівсталевомуосердікотушкитаїханалітичнорозділятинавтратиобумовлені вихровими струмамита гістерезисом.
Роботувиконавстудент2-гокурсугрупиЕЕЕ-20002бГончарукМаксим
