.docxЛабораторна робота №7. Дослідження нелінійних елементівелектричногокола.
Мета роботи. Навчитись дослідним шляхомвизначати властивості нелінійнихелементівтавольт-амперніхарактеристики.
Таблиця1.
№ |
Лампарозжарення |
Лінійнийопір |
||||
U,В |
I,А |
Rст,Ом |
U,В |
I,А |
R,Ом |
|
1 |
1 |
0.02 |
50 |
1 |
0.1 |
10 |
2 |
2 |
0.042 |
47.6 |
2 |
0.2 |
10 |
3 |
3 |
0.064 |
46.8 |
3 |
0.3 |
10 |
4 |
4 |
0.087 |
45.9 |
4 |
0.4 |
10 |
5 |
5 |
0.111 |
45 |
5 |
0.5 |
10 |
6 |
6 |
0.136 |
44.1 |
6 |
0.6 |
10 |
7 |
7 |
0.163 |
42.9 |
7 |
0.7 |
10 |
8 |
8 |
0.19 |
42.1 |
8 |
0.8 |
10 |
9 |
9 |
0.22 |
40.9 |
9 |
0.9 |
10 |
10 |
10 |
0.25 |
40 |
10 |
1 |
10 |
Таблиця2.
№ |
Послідовнез’єднання |

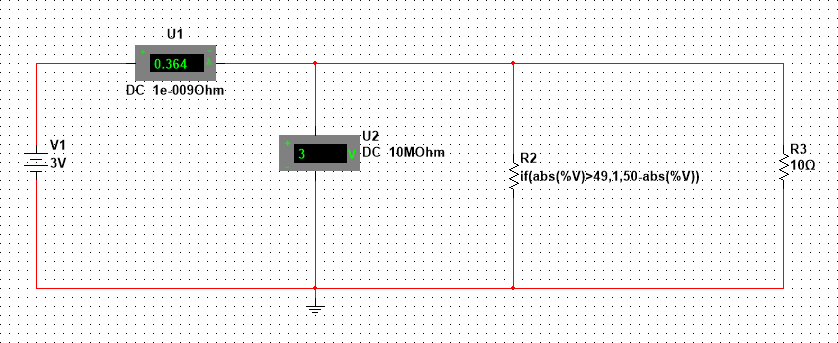

Паралельнез’єднання |
||||||
іздосліду |
зрозрахунку |
іздосліду |
зрозрахунку |
|||||
U,B |
I,A |
U=U1+U2,B |
I,A |
U,B |
I,A |
U,B |
I=I1+I2,A |
|
1 |
1 |
0.017 |
2 |
0.017 |
1 |
0.12 |
1 |
20 |
2 |
2 |
0.034 |
4 |
0.034 |
2 |
0.242 |
2 |
40 |
3 |
3 |
0.052 |
6 |
0.052 |
3 |
0.364 |
3 |
60 |
4 |
4 |
0.071 |
8 |
0.071 |
4 |
0.487 |
4 |
80 |
5 |
5 |
0.089 |
10 |
0.089 |
5 |
0.611 |
5 |
100 |
6 |
6 |
0.109 |
12 |
0.109 |
6 |
0.736 |
6 |
120 |
7 |
7 |
0.129 |
14 |
0.129 |
7 |
0.863 |
7 |
140 |
8 |
8 |
0.15 |
16 |
0.15 |
8 |
0.99 |
8 |
160 |
9 |
9 |
0.171 |
18 |
0.171 |
9 |
1.12 |
9 |
180 |
10 |
10 |
0.193 |
20 |
0.193 |
10 |
1.25 |
10 |
200 |
Контрольніпитання
Що таке нелінійний опір? Привести приклади нелінійних опорів та їхособливості?
Опориназиваютьнелінійними,колиїхвольт-амперніхарактеристикинеє
прямими. Коло, до складу якого входить хоча б один нелінійний опір, називаютьнелінійним.

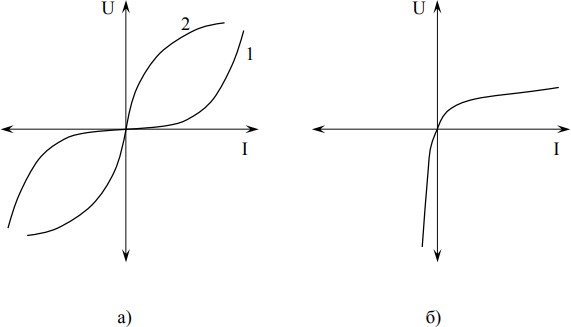

Вольт-амперніхарактеристикитипу1(рис.а)маютьлампирозжарюванняз
металевою ниткою. Із збільшенням струму нитка лампи розжарюється сильніше іїїопірі напруга збільшуються.Вольт-ампернахарактеристика типу2 (рис. а)
властива лампі з вугільним волоском. Вольтамперна характеристика, зображенанарис.2.1,б властивадеякимнапівпровідниковимвипрямлячам.
Що називається вольт –амперною характеристикою елемента та який вона маєвигляд улінійного та нелінійногоопора?
Вольт-амперною характеристикою називають залежність струму, який проходитьчерезопір,віднапругина цьомуопорі:If (U).Цюзалежністьвизначають
експериментально за допомогою амперметра та вольтметра або обчислюютьаналітично.Вольт-амперніхарактеристикизображуютьувиглядіграфіків.
Опори, вольт-амперні характеристики яких є прямими лініями, називаютьлінійними, а електричні кола, які містять лінійні опори, називають лінійнимиелектричними колами. Опори називають нелінійними, коли їх вольт-амперніхарактеристикине єпрямими
Висновок: В цій роботі ми навчились дослідним шляхомвизначати властивостінелінійних елементівтавольт-амперніхарактеристики.
