ЛАБОРАТОРНА РОБОТА №6
ДОСЛІДЖЕННЯ ЧОТИРИПОЛЮСНИКА
Мета роботи.
Навчитись дослідним шляхом визначати коефіцієнти, режими тапараметри чотириполюсника.
Виконав: Скудря М.О.
Таблиця 1
Дослід |
Виміряно |
|
Обраховано |
|
||
|
|
|
|
|
|
|
|
U,B |
I,A |
P,Вт |
Z,Ом |
φ |
Z,Ом |
|
|
|
|
|
|
|
х.х. при живленні схеми з боку 1- |
40 |
0,646 |
23,947 |
61,92 |
0,38 |
80,79 |
1’ |
|
|
|
|
|
|
|
|
|
|
|
|
|
к.з. при живленні схеми з боку 1- |
40 |
0,566 |
21,906 |
70,67 |
0,25 |
96,93 |
1’ |
|
|
|
|
|
|
|
|
|
|
|
|
|
х.х. при живленні схеми з боку 2- |
40 |
0,369 |
13,805 |
108,40 |
0,36 |
109,38 |
2’ |
|
|
|
|
|
|
|
|
|
|
|
|
|
к.з. при живленні схеми з боку 2- |
40 |
0,318 |
12,383 |
125,78 |
0,23 |
137,35 |
2’ |
|
|
|
|
|
|
|
|
|
|
|
|
|
A=0.085 ; B=11.674 ; C=0.001 ; D=0.12 ;
Таблиця 2.
|
Виміряні значення |
|
|
Розрахункові значення |
|
|||||
№ |
|
|
|
|
|
|
|
|
|
|
U1,B |
I1,A |
P1,Вт |
I2,A |
U2,B |
Rн,Ом |
Р2,Вт |
cosφ |
|
||
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|

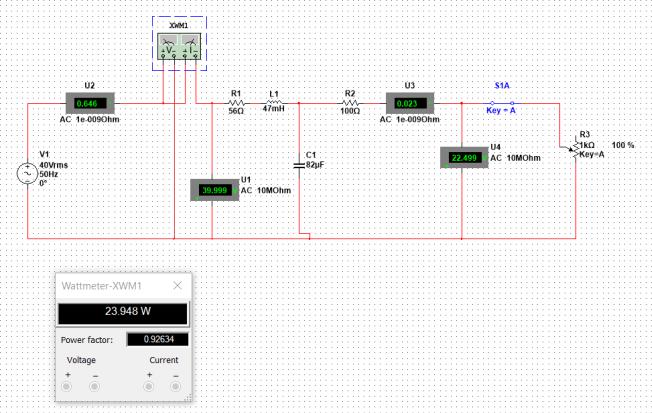

1хх |
40 |
0,646 |
23,947 |
0,023 |
22,499 |
978,2 |
0,51 |
0,019 |
0,021 |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
40 |
0,645 |
23,997 |
0,025 |
22,229 |
889,1 |
0,55 |
0,021 |
0,022 |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
40 |
0,644 |
23,886 |
0,027 |
21,889 |
810,7 |
0,59 |
0,022 |
0,025 |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
40 |
0,642 |
23,881 |
0,031 |
21,489 |
693,2 |
0,66 |
0,025 |
0,027 |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
40 |
0,639 |
23,738 |
0,035 |
20,965 |
599 |
0,73 |
0,028 |
0,030 |
|
|
|
|
|
|
|
|
|
|
|
|
6 |
40 |
0,636 |
23,649 |
0,041 |
20,272 |
494,4 |
0,83 |
0,032 |
0,035 |
|
|
|
|
|
|
|
|
|
|
|
|
7 |
40 |
0,632 |
23,528 |
0,048 |
19,313 |
402,3 |
0,92 |
0,036 |
0,039 |
|
|
|
|
|
|
|
|
|
|
|
|
8кз |
40 |
0,561 |
21,649 |
0,201 |
0 |
0 |
0 |
0 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблиця 3 |
|
|
|
|
|
№ |
RH,Ом |
I1,A |
I2,A |
U2,B |
|
|
|
|
|
1хх |
978,2 |
0.025 |
0.42 |
410.84 |
|
|
|
|
|
2 |
889,1 |
0.025 |
0.45 |
400.09 |
|
|
|
|
|
3 |
810,7 |
0.025 |
0.49 |
397.24 |
|
|
|
|
|
4 |
693,2 |
0.025 |
0.56 |
388.19 |
|
|
|
|
|
5 |
599 |
0.025 |
0.63 |
377.37 |
|
|
|
|
|
6 |
494,4 |
0.025 |
0.74 |
365.85 |
|
|
|
|
|
7 |
402,3 |
0.025 |
0.87 |
350 |
|
|
|
|
|
8кз |
0 |
0.025 |
3.42 |
0 |
|
|
|
|
|
Контрольні питання
1.Який зв’язок між вхідними та вихідними напругами і струмамичотириполюсника?
Зміст теорії чотириполюсників полягає в побудові таких математичних зв’язків між вхідними та вихідними струмами і напругами чотириполюсника, що форма їх (зв’язків) запису залишається незмінною незалежно від електричної схеми конкретного чотириполюсника.
2. Від чого залежить величина та характер коефіцієнтів чотириполюсника, яка їхрозмірність?
Коефіцієнти основних рівнянь чотириполюсника в будь-якій формі (тобто А-, Z-, Y-параметри та інші) залежать лише від схеми та опорів чотириполюсника і не залежать від характеристик генератора та навантаження.
Висновок: В цій роботі ми навчились дослідним шляхом визначати коефіцієнти,режими та параметри чотириполюсника.
