Розрахунково-графічна робота 1.

Визначення параметрів симетричного чотириполюсника (Т-подібна схема заміщення).

Мета роботи:

1. Навчитись розраховувати симетричний чотириполюсник.

Хід виконання роботи:

2. 1. Перепишіть умови індивідуального завдання за варіантом, який вкаже викладач за межами даного ресурсу.

3. 2. Засвойте методику розрахунків чотириполюсників.

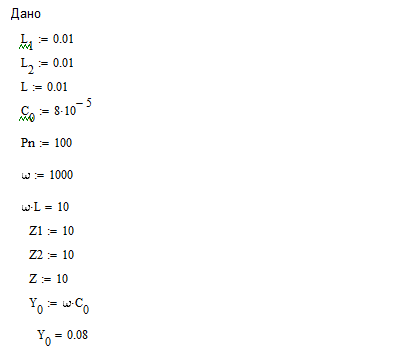

4. 3. Для симетричного чотириполюсника, з відомими первинними параметрами, обчислити:

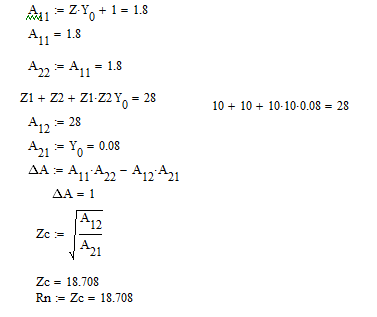

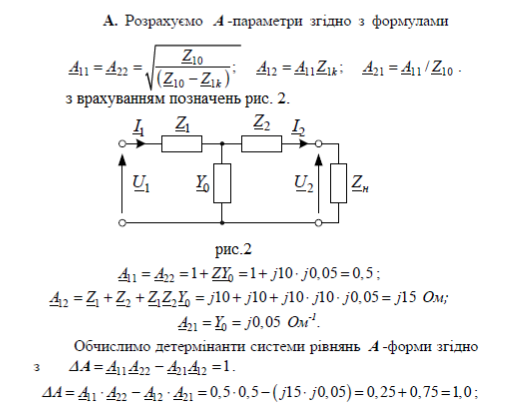

5. a) A -параметри чотириполюсника та перевірити рівність одиниці значення детермінанту рівнянь;

6. б) характеристичний опір, коефіцієнт передачі за заданої частоти та опір навантаження;

7. в) вхідні опори у разі короткого замикання та неробочого режиму;

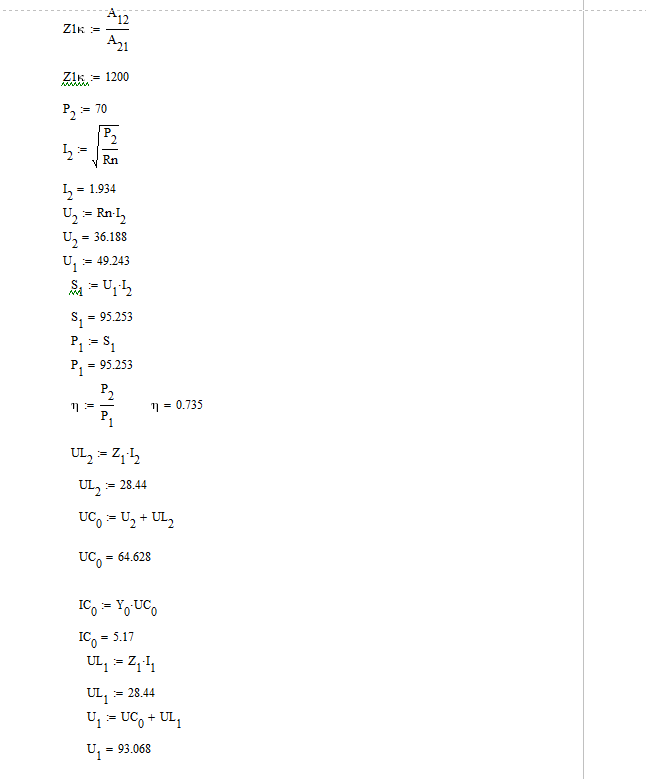

8. г) вхідні струми, напруги, комплексну потужність та коефіцієнт корисної дії фільтра;

9. д) побудувати векторні діаграми струмів та напруг.

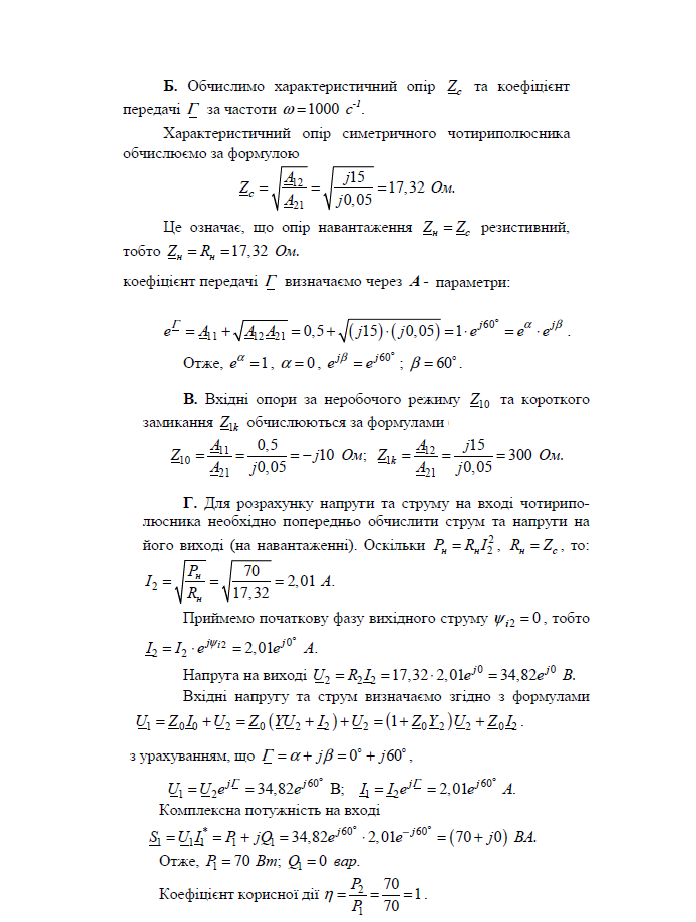

10. 4. Скористайтесь наведеним тут прикладом розрахунків.

11. 5. Оформіть звіт та надішліть викладачу для перевірки.

Контрольні запитання:

1. Що називається чотириполюсником?

Чотирипо́люсник — електрична схема з чотирма виводами, на два з яких подається вхідний сигнал, а з двох інших знімається вихідний сигнал. Один з видів багатополюсників. Прикладом чотириполюсника є підсилювач, і будь-який прилад зі входом та виходом, призначений для передачі й переробки сигналів. Окремі функціональні блоки в радіотехнічних чи електронних схемах теж є чотириполюсниками. 2. Які чотириполюсники називаються пасивними? Прохідними? Автономними?

Переваги пасивних чотириполюсників полягають у їх низькій вартості, високій надійності і стабільності параметрів. Цим обумовлено їх широке використання у тих САУ (у минулому), де сигналом управління є напруга постійного струму. 3. Скількома рівняннями описується прохідний чотириполюсник?

Прохідний чотириполюсник-електротехнічний пристрій,що використовують для передачі енергії або сигналів,який має дві пари затискачів-полюсів. Найзагальнішим є визначення чотириполюсника,як електричного кола(або його частини)з двома парами полюсів . Літера «П»-якщо він є пасивним і літера «А»- активним. Пару полюсів,до якої вмикають джерело живлення,називають вхідними затискачами(входом). Пару полюсів,до якої вмикають навантаження – вихідними затискачами(виходом). Може бути 2 входи і жодного виходу ,чи 2 виходи-і жодного входу. Характеристика чотириполюсників: 1)За характером елементів. Лінійним вважають чотириполюсник, що складається лише з лінійних елементів. Якщо у ньому міститься хоча б один нелінійний елемент,він є нелінійним. 2)За схемою внутрішніх з’єднань чотириполюсники можуть бути Г-,Т-,П - подібними,мостовими,Т-подібними мостовими або їх комбінацією. За кількістю елементів: одно-,двох-,трьох,чотирьохелементні та багатоелементні. 4)За наявністю чи відсутністю джерел енергії. Пасивним вважають чотириполюсник,у якому відсутні джерела електричної енергії. Активний чотириполюсник обов’язково містить джерело(джерела)енергії. Якщо ці джерела автономні,чотириполюсник називають активним автономним,якщо ні-активним неавтономним. 5)За режимно-параметричними властивостями: два чотириполюсники вважають еквівалентними,якщо заміна одного іншим не спричиняє зміну струмів і напруг. Чотириполюсник вважають симетричним,якщо зміна місць його входу і виходу не призводить до зміни струмів і напруг. У оборотного чотириполюсника відношення напруги на вході до струму на виході в режимі короткого замикання не залежить від того.які затискачі є вхідними,а які вихідними,інакше він необоротний.

= ; = + Y-форма
