.docxЛабораторнаробота №11
Дослідження частотних (АФЧХ) характеристик елементарних динамічних ланок (завдання)
Мета роботи: - вивчення амплітудно-фазових частотних характеристик елементів автоматичних систем; - оволодіння навиками побудови АФЧХ за допомогою математичої системи MATHCAD.
Виконав: Скудря М.О.
Варіант: 18
Контрольні питання
1.В яких елементарних ланках зсув фаз не залежить від частоти і чому він дорівнює? В диференційній і в інтегрувальній

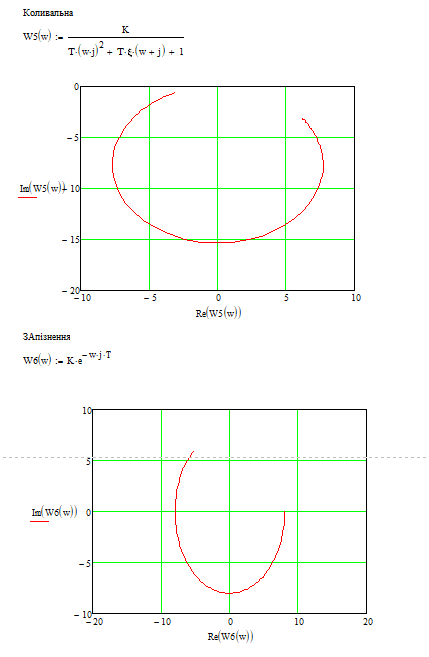

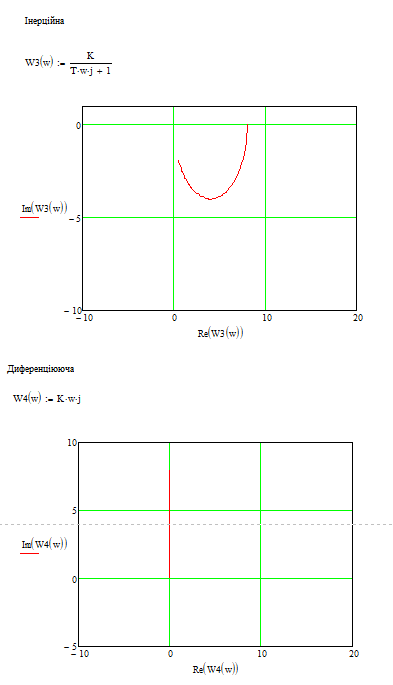

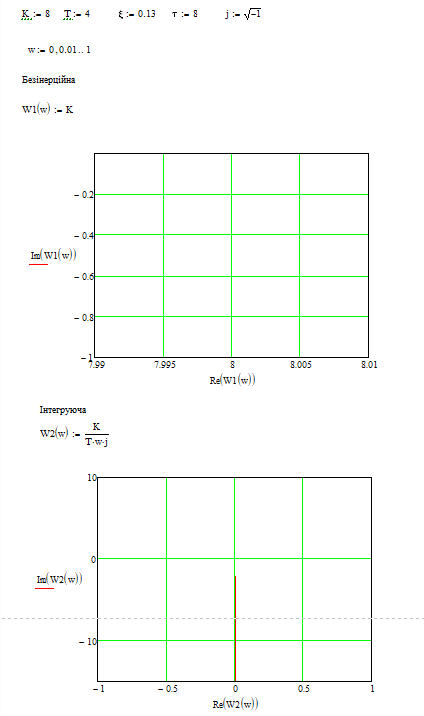

2. Що таке АФЧХ? Залежність амплітуди та фази коливань на виході динамічної ланки від частоти вхідного сигналу визначається амплітудно- фазовою частотною характеристикою (АФЧХ) 3. Як побудувати годограф АФЧХ. Побудувати АФЧХ можна за допомогою передаточної функції. Для цього в ній замінюють комплексну змінну s на уявну змінну на jω і виділяють дійсну та уявну частину: W(jω) = Re(ω) + Im(ω). 4. В яких межах змінюється амплітуда і зсув фаз в ланці чистого запізнювання
