Практична робота 6

Практична робота 6.

Вивчення способів приєднання проводів повіртряних ліній до ізоляторів

Виконав: Скудря М.О.

Мета роботи:

1.1 Вивчити способи приєднання проводів повітряних ліній до ізоляторів.

1.2 Вивчити способи з’єднання проводів повітряних ліній.

Хід завдання:

1 Відповідно до варіанту описати один з видів з’єднання проводів ПЛ та зарисувати схематичний рисунок.

2 Відповідно до варіанту описати один із способів приєднання проводів до ізоляторів та зарисувати схематичний рисунок.

3 Описати техніку безпеки при монтажу ПЛ.

4 Зробити відповідні висновки по роботі та оформити звіт.

Вивчити лекційний матеріал щодо даної теми, а також відповідний матеріал, представлений у методичних вказівках щодо , у рекомендованій літературі та інтернет-ресурсах.

Теоретичні відомості

Одночасно з розкочуванням проводів роблять з’єднання проводів і

тросів, а також ремонт виявлених на них ушкоджень. З’єднання й ремонт проводів є найбільш відповідальними операціями в комплексі монтажних робіт, тому що від якості їх виконання залежать експлуатаційні показники споруджуємої лінії. Для надійного електричного й механічного з’єднання проводів

алюмінієві дроти проводів і внутрішню поверхню алюмінієвої частини з'єднувача ретельно очищають від плівки окису (оксиду) алюмінію, що має великий електричний опір.

З огляду на здатність алюмінію швидко окислятися, підготовку проводів і з'єднувача, а також з’єднання проводів необхідно виконувати швидко.

Контрольні питання:

6.1 З яких основних елементів складається ПЛ?

фундаменти, опори, троси, арматура, ізолятори.

6.2 Назвіть переваги та недоліки залізобетонних опор.

Головний недолік опор із залізобетону -погане співідношення ваги та міцності, високі витрати при транспортуванні за великих габаритів і маси виробів. Перевага - висока корозійна стійкість до агресивного середовища.

6.3 Які є види розкатки проводів ПЛ?

Основні конструктивні елементи

ПЛ складається з таких основних конструктивних елементів:

1. Опор різних типів — для підвішування проводів і громозахисних тросів.

2. Фундаментів опор.

3. Проводів різних конструкцій і перерізів, які передають елек­тричний струм.

4. Грозозахисних тросів, які захищають лінії від грозових роз­рядів.

5. Ізоляторів або гірлянд ізоляторів для ізоляції проводів від заземлених частин опори.

6. Лінійної арматури, яка служить для кріплення проводів і тросів до ізоляторів та опор, а також для з'єднання проводів і тросів.

7. Заземлювальних пристроїв і трубчастих розрядників, які за­безпечують відведення струмів блискавки в землю.

6.4 Які є види з’єднання проводів ПЛ?

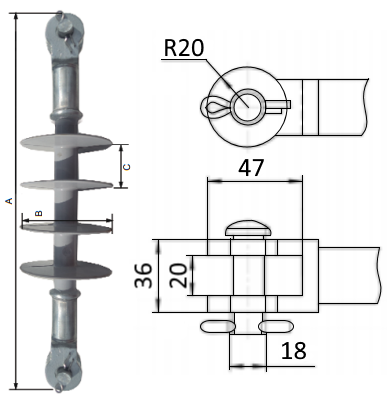

	РSI 15 CC Полімерний підвісний ізолятор. Конструкція: - склоепоксидний стрижень, що має високу механічну міцність; - захисна оболонка з силікону; - металеві наконечники, закріплені на стрижні методом опресування. На ізоляторі PSI 15 CC передбачена можливість установки захисного апарата (ЗА) типу AZIC.

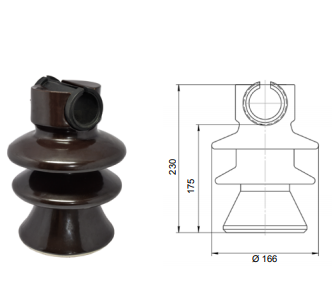

	ШФ-20Г1 Штирьовий ізолятор. Розроблений для застосування на ПЛЗ 10 кВ. • Дає можливість обходитися без монтажних роликів при розкочуванні захищеного проводу. • Має підвищену стійкість до імпульсних перенапруг. • Діаметр шийки ізолятора - 85 мм. • Номінальна напруга - 20 кВ.

Лінійна арматура. До лінійної арматури відносять металеві деталі, які використовують для кріплення проводів і тросів до гірлянд ізоляторів і кріплення гірлянд до опор, з'єднання проводів і тросів, підтримування проводів на певній відстані один від одно­го. За призначенням арматура поділяється на натяжні та під­тримуючі затискачі, з'єднувачі, зчеплювальні деталі, дистанційні розпорки, захисні кільця і роги та віброгасильники.

Натяжні затискачі призначені для кріплення проводів і тросів на анкерних опорах, а підтримуючі затискачі — для кріплення проводів на проміжних опо­рах. До зчеплювальної ар­матури належать скоби, се­режки, пестики, вушка, дволанцюгові й триланцюгові коромисла.

	Для з'єднання проводів перерізом до 240 мм2 вико­ристовують овальні й об­тискні з'єднувачі, які монту­ють обтискуванням або скручуванням. Захисні кільця та роги призначені для відведення електричної дуги, яка вини­кає при перекриттях гірлянд ізоляторів, від поверхні ізоляторів і поліпшення розподілу електричної на­пруги по гірлянді.

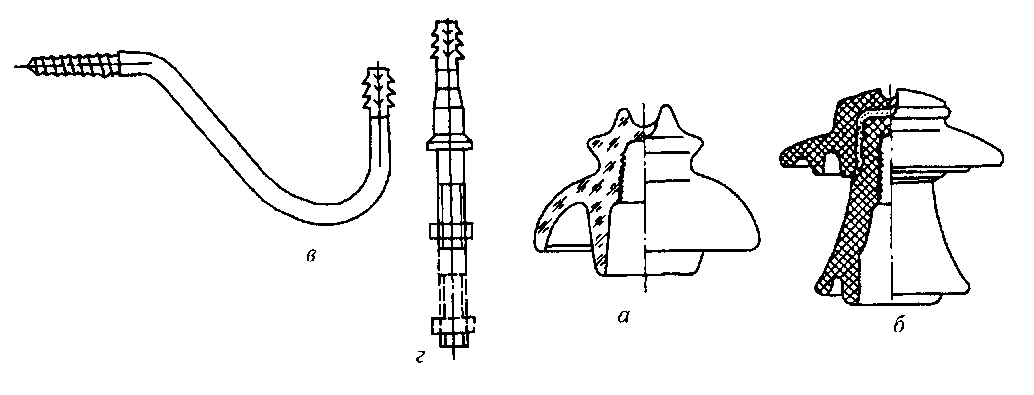

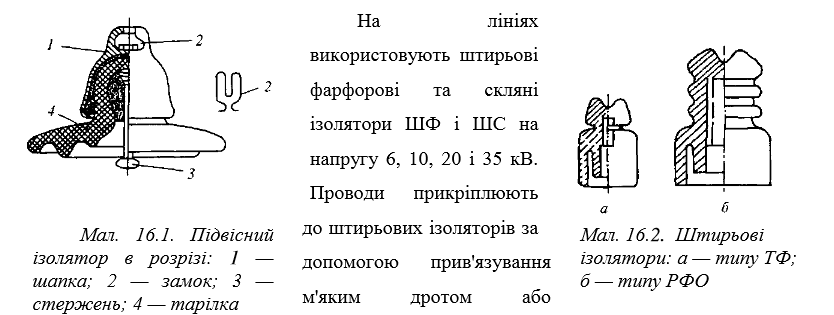

Штирьові ізолятори та деталі їх кріплення: а — суцільний скляний ізо­лятор на напругу 6—10 кВ; б — фар­форовий ізолятор на напругу 20—35 кВ; в — гак; г — штир

6.5 Які є методи організації робіт по монтажу ПЛ?

При комплексному проведенні робіт засоби механізації і персонал концентруються на ремонтованому об'єкті. Метод комплексного проведення робіт при експлуатаційному обслуговуванні електричних мереж дозволяє:

1. перейти від вибіркових і сезонних робіт до планомірного і впорядкованого ведення експлуатаційного обслуговування;

2. підвищити продуктивність праці персоналу за рахунок виключення невиробничих витрат часу на підготовчо-заключні операції (підготовку інструменту і матеріалів, організацію робочих місць, вимикання і вмикання електроустановок), переходи і переїзди, підвищення рівня механізації робіт шляхом концентрації механізмів на об'єкті;

3. скоротити загальний час ремонту і технічного обслуговування, в тому числі простоювання об'єктів електромереж у вимкненому стані;

4. підвищити рівень технічного керівництва, поліпшити організацію і умови праці персоналу, контроль за дотриманням заходів з техніки безпеки;

5. забезпечити якість робіт, виявлення і ліквідацію дефектів обладнання, елементів і споруд електричних мереж;

6. раціонально використати трудові та матеріальні ресурси.

6.6 Які є види приєднання проводів ПЛ до ізоляторів?

6.7 Опишіть техніку безпеки при монтажу ПЛ.

Основним небезпечним виробничим чинником при монтажі конструкцій опор ЛЕП і щогл освітлення являється розташування робочого місця на значній висоті відносно поверхні землі(пола), пов'язане з цим можливе падіння працівника або падіння предметів на працівника.

Відповідно до ПОТРМ- 012-2000, ОСТ 108.001.27-85 порядок організації і проведення робіт з підвищеною небезпекою до робіт на висоті відносяться роботи, при виконанні яких працівник знаходиться на відстані менше 2 м від не захищених перепадів по висоті 1,3 м і більше. При неможливості облаштування обгороджувань монтажні роботи повинні виконуватися із застосуванням запобіжного пояса і страхувального каната.

Верхолазними вважаються роботи, що виконуються на висоті більше 5 м від поверхні землі, перекриття або робочого настилу, над якими робляться роботи безпосередньо з конструкцій опор ЛЕП, стовпи вуличного освітлення при їх монтажі або ремонті, при цьому основним засобом, що оберігає працівників від падіння, являється запобіжний пояс.
