Вибір додаткового елемента схеми керування і захисту асинхронного електродвигуна відповідно до завдання на виконання курсового проекту
Згідно завдання курсового проекту необхідно вибрати реле часу.
Реле часу — реле, що призначено для створення потрібної затримки, або декількох затримок у передаванні впливу між окремими вузлами автоматичних пристроїв, або від одного пристрою до іншого, шляхом формування незалежної витримки(ок) часу для забезпечення певної послідовності роботи елементів схеми. Реле часу використовується у випадках, коли потрібно автоматично виконувати якусь дію не одразу, після надходження сигналу керування, а за деякий заданий проміжок часу.
Обираємо реле часу РВ-100 - реле призначене для використання в схемах релейного захисту на змінному струмі в якості допоміжного елемента для отримання регульованої витримки часом.
Реле призначенні для роботи в наступних умовах: температура навколишнього середовища - від - 40°С до + 55 °С; зовнішні діючі фактори для групи механічного виконання М39 по ГОСТ 17516.1-90, при цьому реле може бути також витривалим до багаторазових ударів з прискоренням 3g; висота над рівнем моря не більше 2000м.
Реле часу.
Рід струму( 1 - постійний, 2 - змінний ). 3.Максимальний час спрацювання. 4.Номер конструктивної розробки.
5.Кліматичне виконання і категорія розміщення.
Таблиця 11.1 – Технічні характеристики реле часу РВ-100
-
Номінальна напруга, В
380
Комутаційна напруга, В
100-220
Максимальний допустимий струм для замикаючих контактів з витримкою часу,
А
5
Максимальний допустимий струм для
контактів миттєвої дії, А
3
Габаритні розміри, мм
98х142х137
Маса, кг
1,5
Будова і принцип дії.
Механізм реле влаштований в прямокутному корпусі, що складається з цоколя і кожуха.
Влаштування контактної системи залежить від типу реле:
- реле типів РВ114, РВ124, РВ134, РВ144, РВ217, РВ227, РВ237, РВ247, що
діють при подачі напруги, мають один кінцевий замикаючий контакт з регульованою витримкою часом і один миттєвий перемикаючий контакт.
- реле типів РВ 112, РВ 128, РВ 132, РВ 142, РВ 218, РВ 228, РВ 238,
РВ 248 - один ковзаючий і один кінцевий замикаючий контакт з регульованою витримкою часом, а також один перемикаючий контакт миттєвої дії.
реле типів РВ 215, РВ 225, РВ 235, РВ 245, що працюють при відключені напруги, мають один ковзаючий та один кінцевий замикаючий контакт з регульованою витримкою часом, а також один перемикаючий контакт миттєвої дії.
реле типу РВ 215К, РВ 225К, РВ 235К, РВ 245К - один ковзаючий і один кінцевий замикаючий контакт з регульованою витримкою часом.

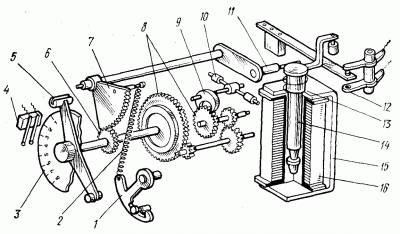

Мал. 11.1 - Реле часу РВ-200: 1 - регулятор натягу пружинки, 2, 11 - пружина і важіль годинникового механізму, 3 - шкала, 4 і 5 - не рухомі і рухомі контакти, 6 - ведуча шестерня, 7 - зубчастий сектор, 8 і 9 - годинниковий і анкерний механізм, 10 - регулювальні гвинти, 12 - контакти миттєвої дії, 13 - пружина якоря, 14 - якір, 15 - магнітопровід, 16 - обмотка електромагніту.
Реле часу як уже згадувалось служить для створення витримки, що дозволяє забезпечити селективну роботу захисту, включно з реле максимального струму миттєвої дії. В реле часу серії РВ-200 пружина (2) знаходиться в завжди натягнутому стані. При подачі напруги на обмотки (16) якір (14) втягується, відпускаючи важіль (11) годинникового механізму (8), котрий починає рухатись під дією пружини (2) і забезпечує рівномірний рух рухомого контакту (5), що замикає через заданий проміжок часу нерухомі контакти (4).
Схема підключення реле часу

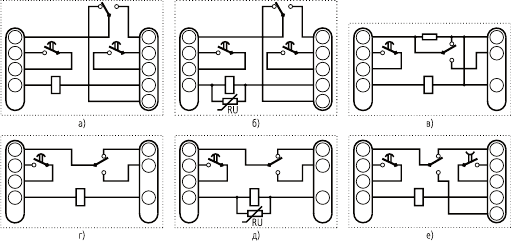

Мал. 11.2 - Схеми підключення реле часу:
а – РВ-112, РВ-128, РВ-132, РВ-142 на 24, 48В и РВ-218, РВ-228, РВ-238, РВ-248;
б – РВ-112, РВ-128, РВ-132, РВ-142 на 110, 220В; в – РВ-113, РВ-127, РВ- 133, РВ-143;
г – РВ-114, РВ-124, РВ-134, РА-144 на 24, 48В и РВ-217, РВ-227, РВ-237, РВ-247;
д – РВ-114, РВ-124, РВ-134, РВ-144 на 110, 220В; е – РВ-215, РВ-225, РВ-
235, РВ-245; RU – варистор.
