2. Вибір струмового електротеплового реле для захисту асинхронного електродвигуна

Вибір струмового електротеплового реле слід виконувати в такій послідовності:

1. За типом реле (за типом магнітного пускача, для якого воно розроблене)

2. За номінальним струмом реле

^Ihom.т.p. ^{≥ I}h.дв.

де I_hom.т.p. – номінальний струм електротеплового реле, А

𝐼_h.дв. – номінальний струм керованого електродвигуна, А.

3. За номінальним струмом двигуна

^Ipe .maк .т.p. ^{≥ I}h.дв. ^{≥ I}pe .mih.т.p.

де I_{pe .maк .т.p.} і I_{pe .mih.т.p.}– відповідно максимальне і мінімальне значення діапазону регулювання струму не спрацювання електротеплового реле, А

4. За кліматичним виконанням і категорією розміщення.

Обираємо електротеплове реле згідно співвідношень:

^Ihom.т.p. ^{≥ I}h.дв.

^Ipe .maк .т.p. ^{≥ I}h.дв. ^{≥ I}pe .mih.т.p.

Обираємо електротеплове реле типу РТЛ-1010, що задовольняє умови:

25 ≥ 4,85 A

6 ≥ 4,85 ≥ 3,80 A

1. Серія;

2. Виконання реле за номінальним струмом: 1 – на струм 25А;

3. Виконання за струмом не спрацювання: 008 – при діапазоні регулювання струм не спрацювання 3,8 ..6.00 А.

2. Вибір марки проводу (кабелю) живлення електродвигуна і переріз струмопровідних жил, мм2

Провода і кабелі вибираємо в залежності від категорії розміщення, умов навколишнього середовища, виду проводки і способу її прокладки.

В даному випадку нам необхідно передавати і розподіляти електроенергію між стаціонарними установками, частота яких становить 50 Гц, а номінальна напруга – до 1кВ, варто використовувати АВВГ, ВВГ, ВБбШв, ППВ. Все це види силових кабелів, ізольованих пластмасою – вони цілком надійні для виконання перерахованих вище завдань.

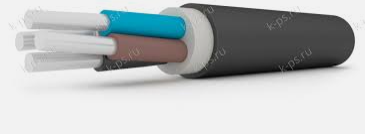

Тому вибираємо тип кабелю АВВГ – кабель силовий з алюмінієвими жилами, ізоляцією і оболонкою і з полівінілхлоридного пластикату. Цей кабель призначений для прокладання в землі, пожежонебезпечпих тунелях, каналах, в тому числі в у мовах агресивного середовища при відсутності механічних навантажень.

Площу поперечного перерізу кабелів вибираємо виходячи з умови:

^Iдoп ^{≥ I}poз^{, A}

де I_доп – тривалий допустимий струм проводу, А;

I_роз –розрахунковий струм(номінальний струм двигуна), А.

I_poз = I_hom = 4,8 A

Згідно ПУЕ видно, що ближчому струму 4.77 А відповідає площа січення кабеля 2,5 мм² з І_доп = 19 А. Вибираємо кабель АВВГ 4 х 2,5:

19 ≥ 4,8 A

Як бачимо умова виконується, отже кабель вибраний вірно.

2. Вибір ящика керування для розміщення апаратів керування та захисту Вибираємо ящик керування асинхронними двигунами серії Я5000. Ці ящики призначені для керування електроприводами змінного струму з асинхронними

електродвигунами з короткоамкнутим ротором, категорії застосування АС3.

Обираємо ящик керування Я5112- 3277-ІР54

5 Клас за призначенням: 5-керування асинхронним електродвигуном з коротко замкнутим ротором;

1. Група в класі: 1-керування нереверсивним електродвигуном;

2. Порядковий номер схеми;

3. Виконання за струмом;

4. Виконання за напругою силового кола: 7-380 В, 50 Гц;

5. Виконання за напругою кола керування: 4-220 В, 50 Гц;

6. Ступінь захисту, кліматичне виконання і категорія розміщення: ступінь захисту - ІР54

Таблиця 8.1 - Основні технічні характеристики

Номінальна напруга силового кола, В	~380
Частота силового кола, Гц	50
Номінальний струм ящика, А	26
Номінальний струм розчіплювача автоматичного вимикача, А	25
Межі регулювання струму теплового реле, А	2…19
Номінальна напруга кіл керування, В	220
Ступінь захистів ящика за ГОСТ 14254	54
Габаритні розміри, (H×L×B) мм	500×500×250

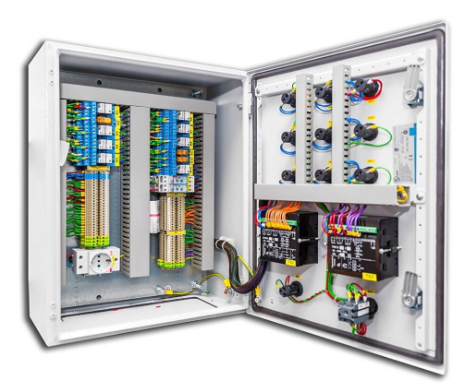

Ящик складається з без каркасної конструкції, закривається дверима, що навішені на петлі. Двері закриваються замком. В оболонку ящика встановлюється панель з електрообладнанням. У ящиках з ступенем захисту 54 двері ущільнено гумовим шнуром; введення і виведення виконується через сальники ущільнювачів.

На монтажній панелі передбачається шина заземлення.

Монтаж ящиків виконується за допомогою кріпильних анкерів, що встановлюються через отвори на задній стіні.

Кнопки керування і лампочки кріпляться на дверях ящика.
