Вибір електромагнітного пускача для керування асинхронним електродвигуном. Вибір кнопкового поста керування. Вибір запобіжника для захисту кола керування електромагнітного пускача.
Вибір електромагнітного пускача для керування асинхронним електродвигуном слід виконувати в такій послідовності.
За номінальною напругою пускача:
𝑈hп ≥ 𝑈mepemi
де 𝑈hп – номінальна напруга електромагнітного пускача, В
𝑈mepemi – номінальна напруга мережі живлення, В.
За номінальним робочим струмом пускача:
𝐼hpп ≥ 𝐼h. .
де 𝐼hpп – номінальний робочий струм електромагнітного пускача, А
𝐼h номінальний струм керованого електродвигуна, А.
За призначенням (Нереверсивний, реверсивний, для пуску електродвигунів з перемиканням обмоток із зірки на трикутник, з апаратом захисту чи без нього).
За ступенем захисту від дії навколишнього середовища й наявністю кнопок «Пуск» і «Стоп» та сигнальних ламп.
За кількістю і видом контактів допоміжного кола.
За кліматичним виконанням і категорією розміщення.
За родом струму й напругою котушки пускача.
𝑈 o hom. ≥ 𝑈 ep.
де 𝑈 o hom. – номінальна напруга котушки електромагнітного пускача, В
𝑈 ep. – напруга кола керування, В.
За стійкістю контактів головного кола проти комутаційних спрацювань залежно від частоти вмикань пускача, категорії застосування і необхідного строку його служби (6 – 10 років).
Обираємо електромагнітний пускач згідно співвідношень
𝑈hп ≥ 𝑈mepemi
𝐼hpп ≥ 𝐼h. .
Обираємо електромагнітний пускач типу ПМЛ-2110О2, що задовольняє умови:
660 ≥ 380 B
25 ≥ 4,85 A
Проведемо перевірку даного електромагнітного пускача на можливість його роботи в категорії застосування АС-3. У категорії розміщення АС-3 магнітний пускач повинен включати в нормальному режимі комутації струм:
𝐼0 = 6𝐼hom.p ≥ 𝐼пyску дв
а в режимі рідких комутацій:
𝐼0 = 10𝐼hom.p ≥ 𝐼пyску .дв.уд
де 𝐼hom.p – уставка струму не спрацювання електромагнітного розчіплювала,А.
-
Підставивши наші дані в формули наведені вище, отримаємо:
𝐼0 = 6 · 10 ≥ 31
𝐼0 = 10 · 10 ≥ 56
60 ≥ 31A
100 ≥ 56 A
Як бачимо умова виконується, електромагнітний пускач вибрано вірно. Тому остаточно вибираємо електромагнітний пускач типу ПМЛ-2110О2.
13
Серія; ПМЛ2110
Величина пускача за номінальним струмом: 1 – 25А;
За режимом роботи електродвигуна і наявністю теплового реле: 2 – нереверсивний без теплового реле;
Ступінь захисту і наявність елементів керування: 3 – IP54 без кнопок;
Виконання за кількістю контактів допоміжного кола: 0 – 1 замикаючий контакт;
Кліматичне виконання і категорія розміщення: 2 - для ІР54.
Запобіжник для захисту кола керування електромагнітного пускача слід вибирати за такими умовами:
За номінальною напругою запобіжника 𝑈зп.hom., яка повинна бути не меншою номінальної напруги мережі:
𝑈зп.hom. ≥ 𝑈mep.hom.
За номінальним струмом основи o h.hom., який повинен бути не меншим номінального струму плавкої вставки п .hom., а останній – не меншим розрахункового струму п poзpa ., тобто:
Іo h.hom. ≥ Іп hom.;
14
І пл вст.ном. ≥ Іпл вст .poзpaх ..
За конструкційним виконанням;
За кліматичним виконанням і категорією розміщення. Обираємо запобіжник згідно співвідношень:
𝑈зп.hom. ≥ 𝑈mep.hom.
Іo h.hom. ≥ Іпл вст hom.
Іп .hom. ≥ Іпл вст .poзpa .
Обираємо запобіжник типу ПРС-10-УХЛ3-П, що задовольняє умови:
380 ≥ 380 B
25 ≥ 4,85A
1 ≥ 0,235 A
Для захисту кола керування електромагнітного пускача, вибраного під час виконання курсового проекту можна вибрати запобіжник типу ПРС-10-УХЛ3-П.

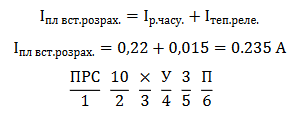

Розрахунковий струм плавкої вставки дорівнює струму, споживаному котушкою вибраного електромагнітного пускача (контактора), а за наявності додаткового активного пристрою, вибраного у розділі «Спеціальне завдання» курсового проекту слід додати його споживчий струм, а також струм сигнальної лампи, якщо вона передбачена схемою керування.
15

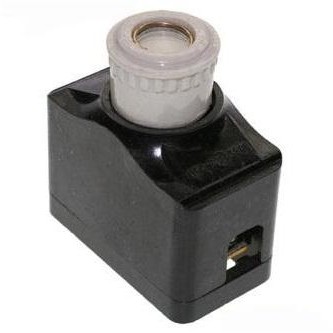

Серія: ПРС – запобіжник різьбовий на власній ізольованій основі;
Номінальний струм основи запобіжника: 10 – 10 А;
Число полюсів: - однополюсний;
Кліматичне виконання: УХЛ – для помірного і холодного клімату;
Категорія розміщення: 3 - для експлуатації в закритих приміщеннях (об'ємах) з природною вентиляцією без штучно регульованих кліматичних умов, де коливання температури й вологості повітря та вплив піску й пилу істотно менші, ніж на відкритому повітрі, наприклад, у металевих з теплоізоляцією, кам'яних, бетонних, дерев'яних приміщеннях.
Автоматичний вимикача для захисту кола керування електромагнітного пускача слід вибирати за такими умовами:
𝑈ha ≥ 𝑈mepemi Iha. ≥ Ih.кoлa. Ih.poзı ≥ Ih.кoлa.
