2. Розрахунок номінального та пускового струмів асинхронного

електродвигуна, вказаного у завданні на виконання курсового проекту

Перш ніж провести вибір пускозахисних апаратів за основними технічними параметрами, необхідно розрахувати номінальний і пусковий струми електродвигуна:

𝐼_h

₌ ^𝑃hom

√^{3 ·Uhom · 𝜼hom · cos φ}

де 𝑃_hom – номінальна потужність електродвигуна, кВт; _hom – номінальна лінійна

напруга мережі живлення, В; _hom

– номінальний коефіцієнт корисної дії

електродвигуна; – номінальний коефіцієнт потужності електродвигуна. Підставимо наші дані в формулу:

𝐼_h

₌ 2200

√^{3 · 380 · 0,81 · 0,85}

= 4,85 A

Пусковий струм електродвигуна:

^𝐼_{пуск дв}^{= ki · 𝐼}h

де – кратність пускового струму електродвигуна.

Підставимо наші дані в формулу:

𝐼_{пуск дв}= 6,5 · 4,85 = 31 A

Розраховуємо пусковий ударний струм по амплітуді:

^𝐼_пуск ^{дв уд = √2 · K · 𝐼}пуск дв

Підставимо наші дані в формулу:

I_{пуск дв уд} = √2 · 1,3 · 31 = 56A

Технічні характеристики асинхронного електродвигуна АИР80В2наведені в таблиці 1.1.

2. Розроблення принципової електричної схеми керування асинхронним електродвигуном

При виконанні курсового проекту передбачається розроблення схеми прямого пуску і захисту асинхронного електродвигуна з короткозамкненим ротором (рис. 3.1)

А B C

Рисунок 3.1 – Схема прямого пуску і захисту асинхронного електродвигуна з короткозамкненим ротором

До цієї схеми необхідно вибрати апарати керування та захисту:

• Автоматичний вимикач QF;

• Електромагнітний пускач KM;

• Кнопковий пост SB1, SB2;

• Струмове електротеплове реле KK

• Запобіжники FU1, FU2 для кола керування електромагнітного пускача.

2. Вибір автоматичного вимикача для керування і захисту асинхронного електродвигуна

Розрахунки та вибір автоматичного вимикача, як апарату керування та захисту трифазного асинхронного електродвигуна, вказаного у завданні на виконання курсового проекту, слід здійснювати у такій послідовності

1. За номінальною напругою автоматичного вимикача

^𝑈ha ^{≥ 𝑈}мережі^,

де 𝑈_ha – номінальна напруга автоматичного вимикача, В;

𝑈_mepemi – номінальна напруга мережі живлення, В.

2. За номінальним струмом автоматичного вимикача

У разі захисту автоматичним вимикачем одного електродвигуна:

𝐼_ha ≥ 𝐼_н.дв,

де 𝐼_ha – номінальний струм автоматичного вимикача, А;

𝐼_н.дв номінальний струм керованого (захищуваного) електродвигуна, А.

У разі захисту одним автоматичним вимикачем групи електродвигунів:

^𝐼ha ^{≥ 𝐄 𝐼}h..дв^.

3. За номінальним струмом розчіплювачів

У разі захисту автоматичним вимикачем одного електродвигуна:

^𝐼h.po . ^{≥ 𝐼}н.дв^,

де 𝐼_{h.poзч .} – номінальний струм розчіплювала (теплового, електромагнітного, комбінованого) автоматичного вимикача, А;

𝐼_н.дв - номінальний струм керованого (захищуваного) електродвигуна, А.

У разі захисту одним автоматичним вимикачем групи електродвигунів:

^𝐼h.po . ^{≥ 𝐄 𝐼}h.дв^.

4. За кратністю струму відсічки К_відс. і типом захисної характеристики.

5. За конструкційним виконанням.

6. За кліматичним виконанням і категорією розміщення.

Обираємо автоматичний вимикач згідно співвідношень

^𝑈ha ^{≥ 𝑈}мережі

^𝐼ha ^{≥ 𝐼}h.дв

^𝐼h.poзч . ^{≥ 𝐼}h.дв.

Обираємо автоматичний вимикач типу 5A90L2K, що задовольняє умови

400 ≥ 380 B

100 ≥ 4,85 A

100 ≥ 4,85 A

Проведемо перевірку вибраного автоматичного вимикача на не спрацювання під час пуску асинхронного електродвигуна.

У разі захисту автоматичним вимикачем одного електродвигуна:

^𝐼_{у. емр.} ^{= Квідс} . ^{· 𝐼}p.hom ^≥ К ^{· К} p.p. ^{· К}p.п.с ^{· К} i ^{· 𝐼дв.ном}

У разі захисту автоматичним вимикачем групи електродвигунів:

𝑛−1

^𝐼 _у .emp. ^{= Квідс · 𝐼}p.hom ^{≥ ( Е 𝐼}_дм.ном +Кp.п.с ^{· К}i.hб ^{· 𝐼} дв.hom.нб )

1

де 𝐼 _у.emp. – уставка струму не спрацювання електромагнітного розчіплювала,А;

К_відс. - кратність відсічки автоматичного вимикача;

𝐼_p.hom – номінальний струм електромагнітного розчіплювала, А;

К _з - коефіцієнт запасу, який приймають рівним 1,1;

К_рр - коефіцієнт, що враховує розкид струмів спрацювання електромагнітних розчіплювачів;

К оефіцієнт розкиду пускового струму електродвигуна, 1,2;

_i – кратність пускового струму електродвигуна;

𝐼 _.hom – номінальний струм електродвигуна, А;

¹

сума номінальних струмів електродвигунів без струму

двигуна, у якого пусковий струм найбільший, А;

К_і.нб - ратність пускового струму двигуна групи, який має найбільший

пусковий струм;

𝐼 _{дв.hom.hб .} – номінальний струм електродвигуна, А, який має найбільший пусковий струм.

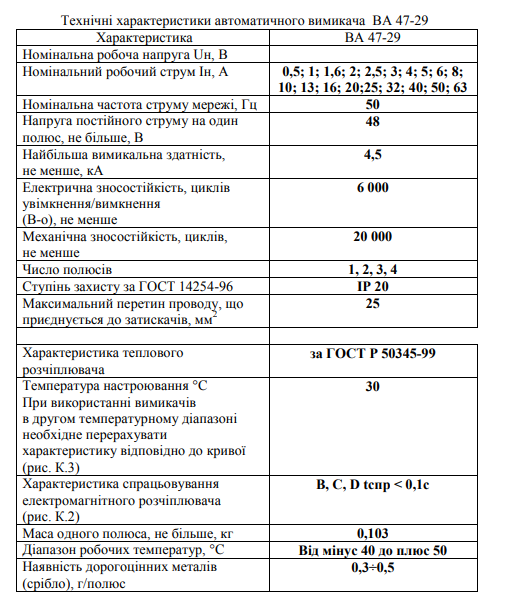

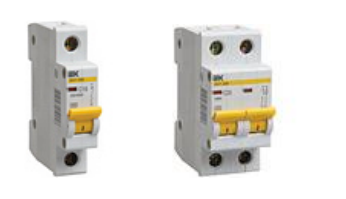

Як бачимо умова виконується, отже автоматичний вимикача не спрацює під час пуску електродвигуна. Тому остаточно вибираємо автоматичний вимикач серії ВА 47-29
