МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования
«МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ СВЯЗИ И ИНФОРМАТИКИ»
(МТУСИ)
Кафедра «Сети связи и системы коммутации»
ОТЧЕТ ПО ПРИКТИЧЕСКОЙ РАБОТЕ
«Анализ аварийных сообщений Цифровых АТС типа DX200»
по дисциплине
«Основы Систем Управления»
Вариант - 26
Выполнил:
студент группы
Проверил:
Степанова И.В.
Москва, 2025
Задание, вариант 26:
По серьезности выделяются пять групп аварийных сообщений:
NOTICE - уведомляющие сообщения с номерами от 0 до 999;
DISTUR - сообщения о нарушениях с номерами от 1000 до 1999;
ALARM - сообщения о неисправностях - от 2000 до 2999;
DIAGN - сообщения о локализации неисправностей - от 3000 до 3999;
сообщения о внешних авариях от 4000 до 5999.
Поступают также сообщения СANCEL - аварийное состояние аннулировано.

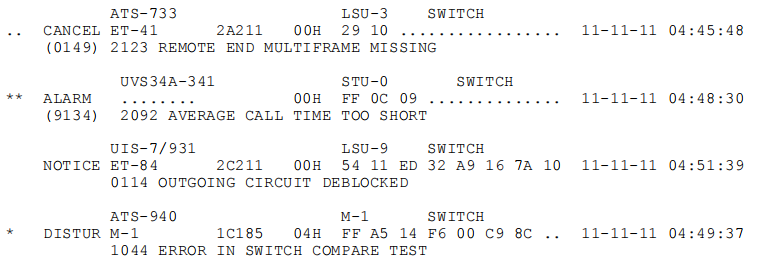

Выполнение:
Сообщение 1:
Название: ATS-733
Название удаленного абонентского модуля: -
Блок, обнаруживший аварию: LSU-3
Название устройства в аварийном состоянии: SWITCH
Счетчик обновления данных: -
Время возникновения аварийного сигнала: 11-11-11 04:45:48
Категория экстренности: ..
Тип аварийного сообщения: CANSEL
Название объекта аварии: ЕТ - оконечный станционный комплект.
Координаты объекта: ряд 2A, высота 211.
Весовое значение аварийного сообщения: 00H.
29 10
Время обнаружения аварийного состояния: 11-11-11 04:45:48
Серьезность аварийного сообщения: 0149
Индекс поиска или номер сообщения: 2123 - с дальнего конца линии ИКМ поступает сигнал о потере сверхциклового синхронизма.
Текст, поясняющий сообщение: REMOTE END MULTIFARME MISSING
Сообщение 2:
Название: UVS34A-341
Название удаленного абонентского модуля: -
Блок, обнаруживший аварию: STU-0
Название устройства в аварийном состоянии: SWITCH
Счетчик обновления данных: -
Время возникновения аварийного сигнала: 11-11-11 04:48:30
Категория экстренности: ** – вмешательство персонала необходимо, но допускается задержка до одних суток.
Тип аварийного сообщения: ALARM
Название объекта аварии: -
Координаты объекта: -
Весовое значение аварийного сообщения: 00H
FF 0C 09
Время обнаружения аварийного состояния: 11-11-11 04:48:30
Серьезность аварийного сообщения: 9134
Индекс поиска или номер сообщения: 2092
Текст, поясняющий сообщение: AVERAGE CALL TIME TOO SHORT
Сообщение 3:
Название: UIS-7/931
Название удаленного абонентского модуля: -
Блок, обнаруживший аварию: LSU-9
Название устройства в аварийном состоянии: SWITCH
Счетчик обновления данных: -
Время возникновения аварийного сигнала: 11-11-11 04:51:39
Категория экстренности: -
Тип аварийного сообщения: NOTICE.
Название объекта аварии: ЕТ - оконечный станционный комплект.
Координаты объекта: ряд 2C, высота 211
Весовое значение аварийного сообщения: 00H.
54 11 ED 32 A9 16 7A 10
Время обнаружения аварийного состояния: 11-11-11 04:51:39
Серьезность аварийного сообщения: -
Индекс поиска или номер сообщения: 0114
Текст, поясняющий сообщение: OUTGOING CIRCUIT DEBLOCKED
Сообщение 4:
Название: ATS-940
Название удаленного абонентского модуля: -
Блок, обнаруживший аварию: M-1
Название устройства в аварийном состоянии: SWITCH
Счетчик обновления данных: -
Время возникновения аварийного сигнала: 11-11-11 04:49:37
Категория экстренности: * – не нужно вмешательство персонала.
Тип аварийного сообщения: DISTUR
Название объекта аварии: M - маркер
Координаты объекта: ряд 1С, высота 185
Весовое значение аварийного сообщения: 04H.
FF A5 14 F6 00 C9 8C
Время обнаружения аварийного состояния: 11-11-11 04:49:37
Серьезность аварийного сообщения: -
Индекс поиска или номер сообщения: 1044
Текст, поясняющий сообщение: ERROR IN SWITCH COMPARE TEST
Доп. Задание:
Название ATS-733
Экстренность ** - необходимо вмешаться
ALARM
REMOTE… – кадры не получены
Название ATS-733
Экстренность ..
REMOTE… – кадры не получены
Название DX210-946
Экстренность ** - необходимо вмешаться
ALARM
INCORRECT… – нельзя выполнить действие
Название UIS-7/931
Экстренность * - не требует вмешательства
DISTUR
CIRCUIT… - сессия связи не завершена
