МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ
КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования «Московский технический университет связи и информатики»
__________________________________________
Кафедра «ССиСК»
Практическая работа №5
«Тактовая сетевая синхронизация на цифровой сети связи»
по дисциплине
«Инфокоммуникационные сети и системы»
Вариант 26
Выполнил: студент группы: БСС2201
Проверил: Максимов С. П.
Москва, 2024г.
Задание 5:
На схеме рис.1 уметь восстановить схему распространения синхросигналов при обрыве кабеля между 5 и 6 мультиплексорами.

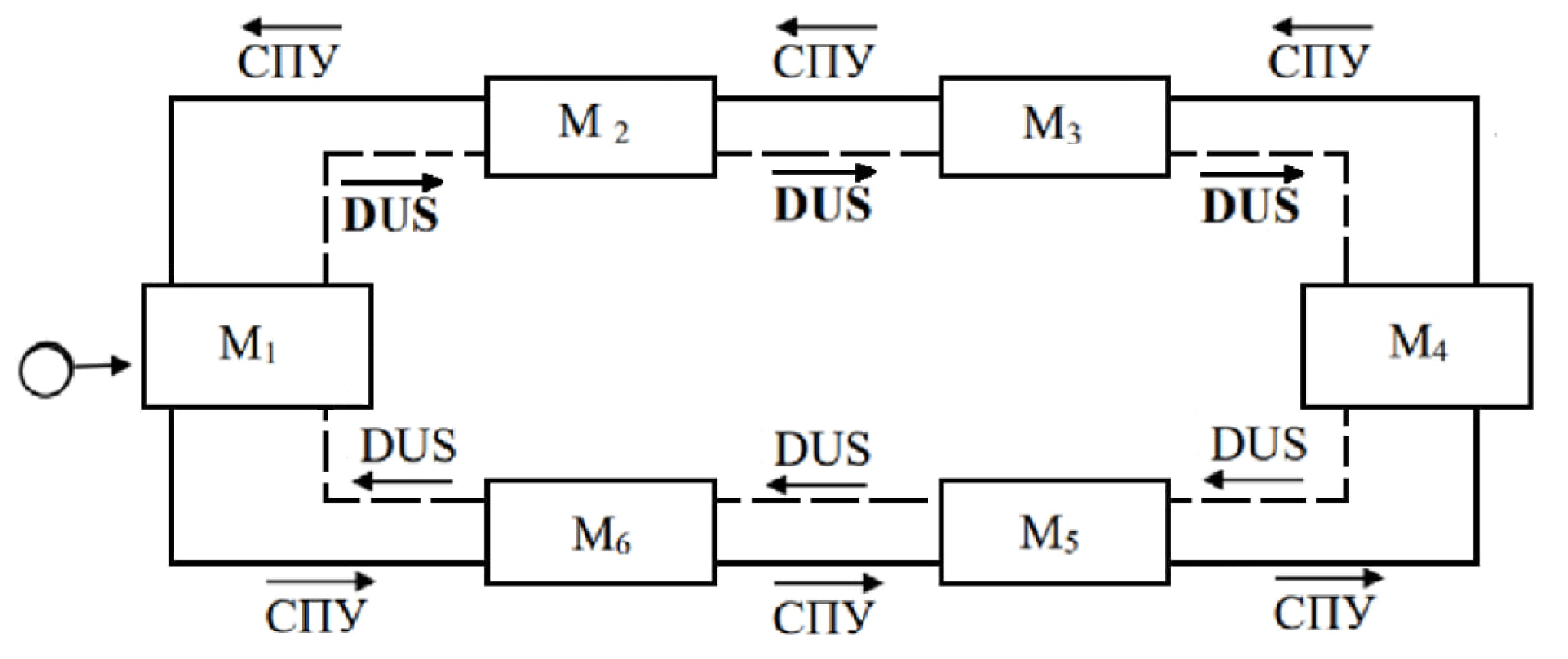

Рисунок 1. Схема распространения синхросигналов в кольцевой структуре.
В сети произошел обрыв кабеля между узлами 5 и 6 (рис.2). Узел 5 обнаруживает потерю источника синхросигнала.
Для восстановления сети можно временно использовать внутренний генератор G2 узла 5. Мы получим работоспособную сеть, однако качество синхронизации будет уступать первоначальному. В этой ситуации генератор G1 обслуживает участок 1 — 6, а генератор G2 – участок 2 – 5.

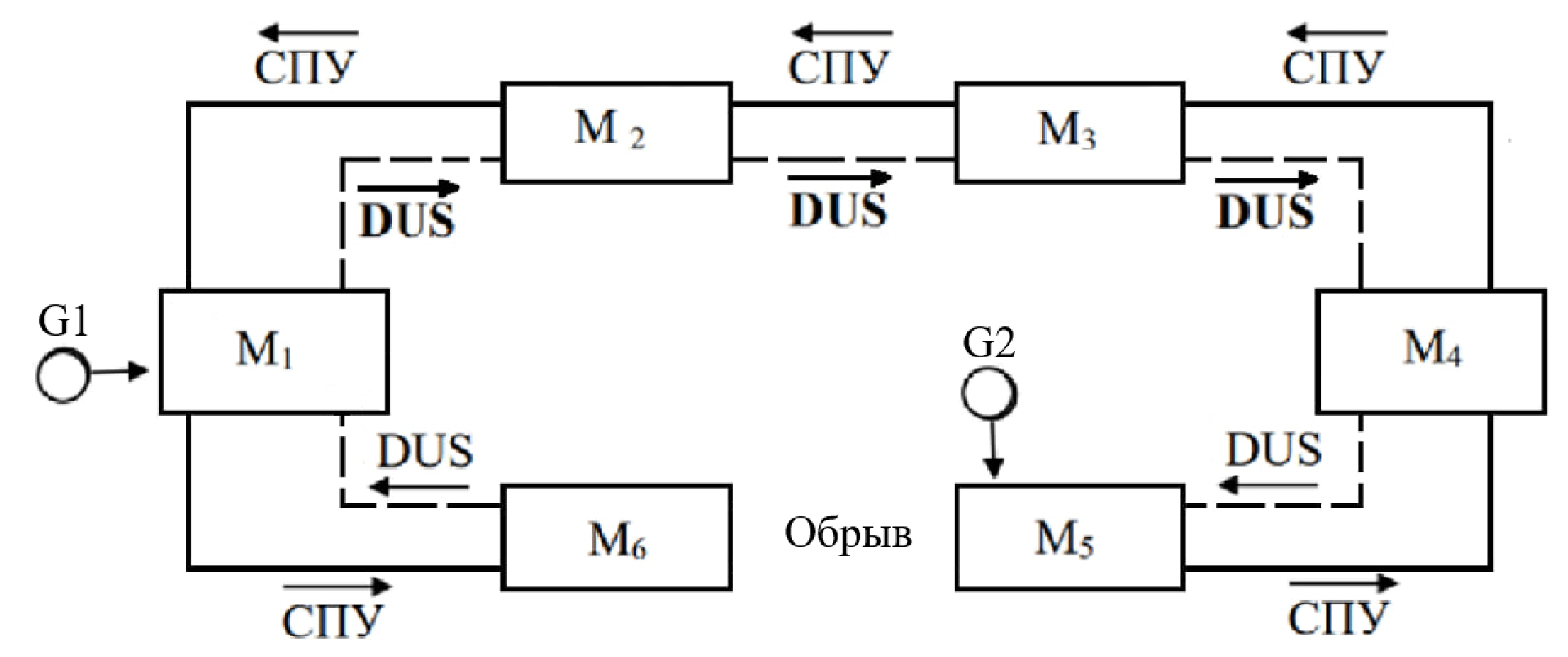

Рисунок 2. Схема распространения синхросигналов в кольцевой структуре в процессе адаптации к неисправности с временным использованием двух генераторов синхросигналов.
Затем узел 5 посылает по кольцу в сторону от неисправности FD. Этот код распространяется через узлы 4, 3 и 2 и поглощается ведущим узлом 1.
Узел 1 принимает к сведению факт обрыва
связи и посылает в ответ по соответствующему
направлению код SW (Switch – переключение),
как показано на рис.3. Получив этот код,
узел 2 переключается на синхронизацию
от сигнала, выделяемого из линии 1 – 2,
и посылает код SW в узел 3. Узел 3
перестраивается на синхронизацию с
направления 2 – 3 и т.д. В конечном счете
все узлы сети синхронизируются от
генератора G1, что и требовалось.

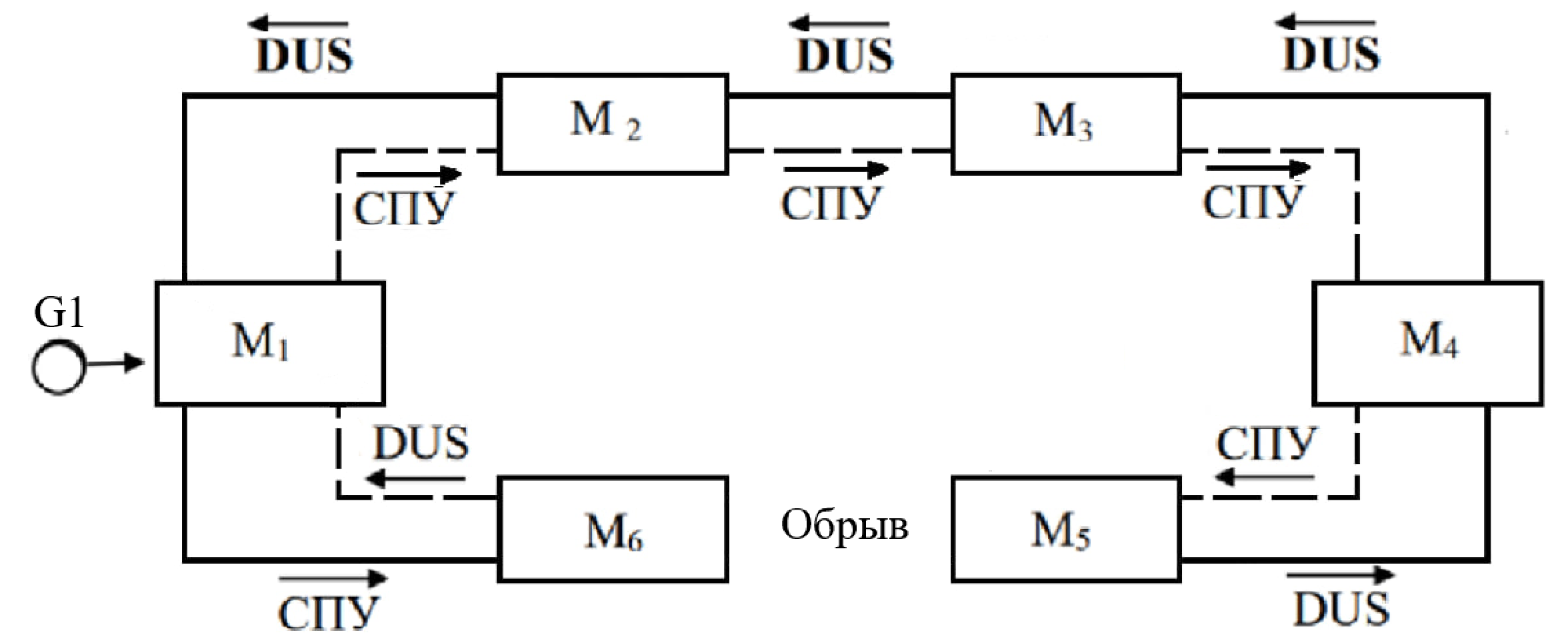

Рисунок 3. Схема распространения синхросигналов в кольцевой структуре в результате адаптации к неисправности.
Показать схему распространения синхросигналов на ГТС без узлообразования, схема межстанционной связи которой приведена на рис.5. Записать типы используемых генераторов синхроимпульсов. Показать схему синхронизации при обрыве одной из линий связи от ЗУС до АТСЭ.

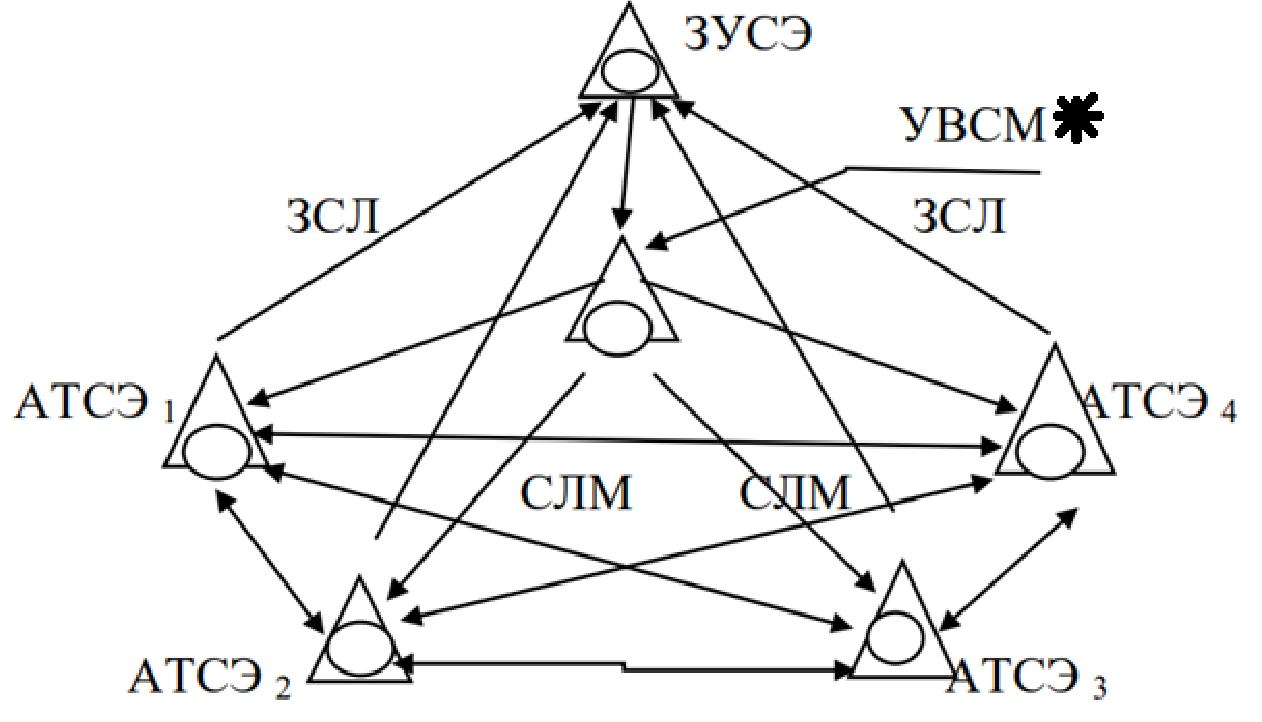

Рисунок 4. Схема межстанционной связи.

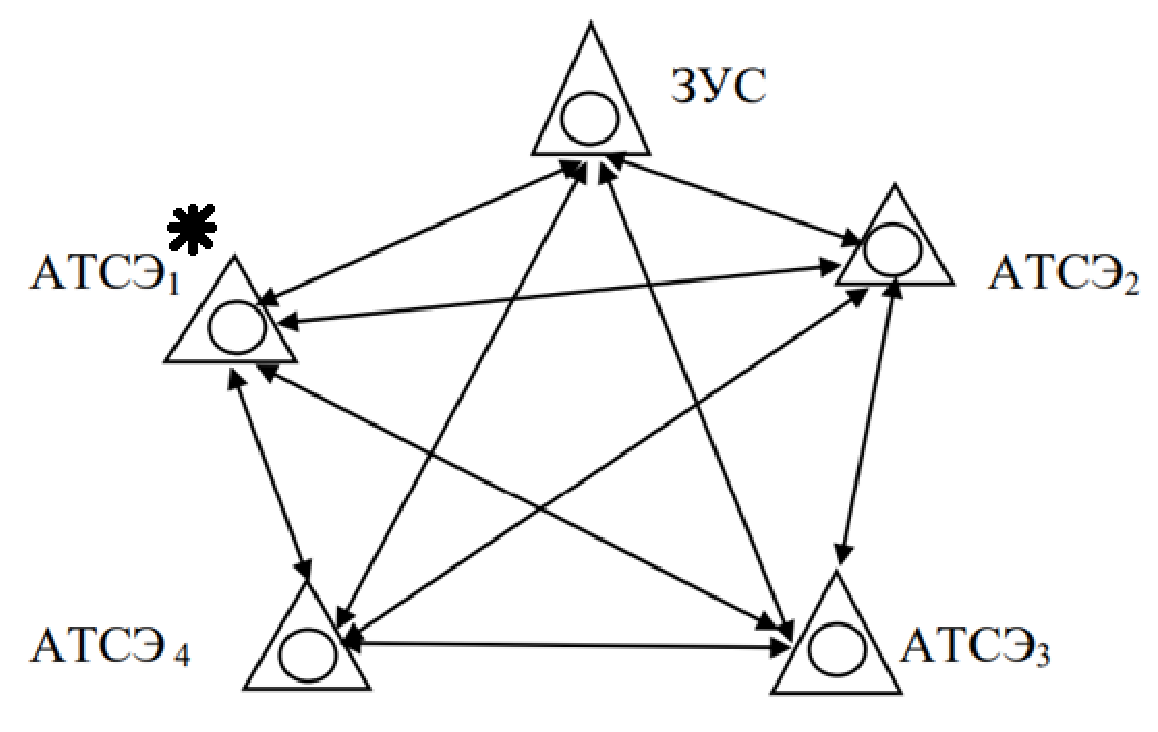

Рисунок 5. Схема распространения синхросигналов на ГТС без узлообразования.

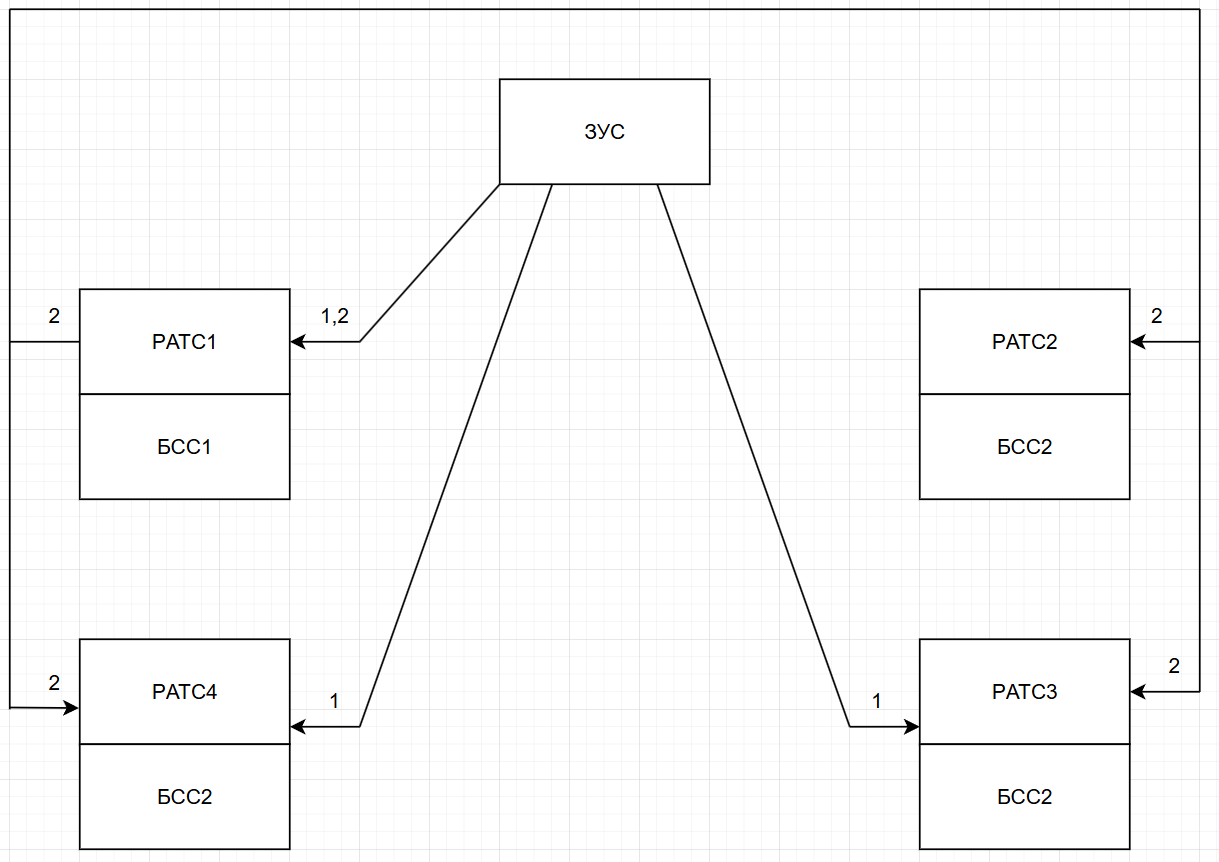

Рисунок 6. Схема распространения синхросигналов на ГТС без узлообразования при обрыве линии связи от ЗУС до АТСЭ2.
Показать схему распространения синхросигналов на ГТС с узлами входящих сообщений, схема межстанционной связи которой в одном узловом районе показана на рис.8.

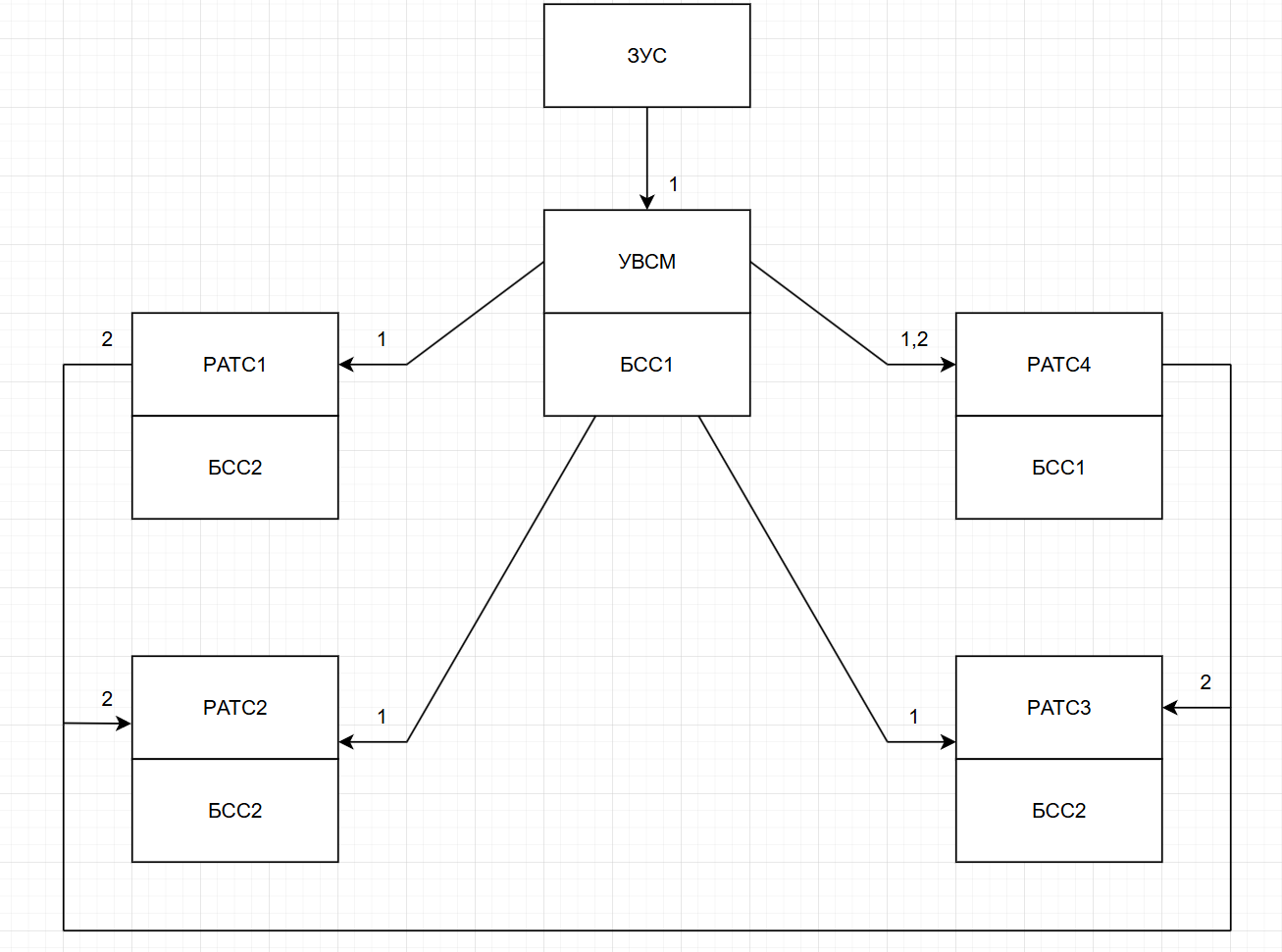

Рисунок 7. Схема межстанционной связи.

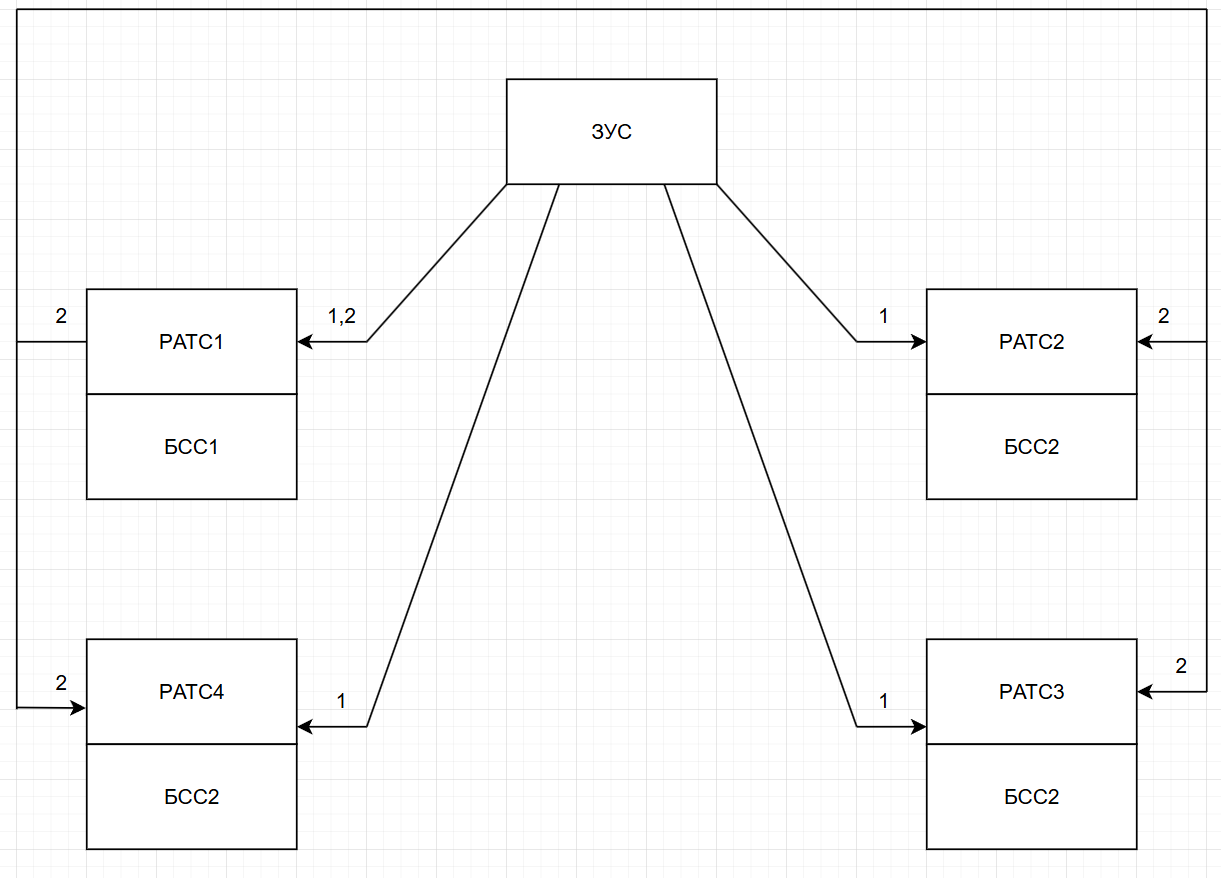

Рисунок 8. Схема распространения синхросигналов на ГТС с узлами входящий сообщений.
Контрольный вопрос №6(26): Какой режим работы сети тактовой сетевой синхронизации называется псевдосинхронным?
Ответ:
Псевдосинхронный режим имеет место, когда на цифровой сети независимо друг от друга работают два (или несколько) генераторов, точность установки частоты которых не хуже 1х10-11в соответствии с Рек. G.811. Такой режим работы возникает, например, при соединении двух независимых синхронных национальных сетей или регионов синхронизации одной национальной сети.
