МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ

КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования «Московский технический университет связи и информатики»

__________________________________________

Кафедра «ССиСК»

Практическая работа №1

«Сети фиксированной телефонной связи» ГТС

по дисциплине

«Инфокоммуникационные сети и системы»

Вариант №26

Выполнил: студент группы:

Проверил: Максимов С. П.

Москва, 2024г.

  1. Исходные данные

№ Варианта

Ёмкость ГТС, млн. номеров

Коды MSAN

Коды АТС

26

3.5

431, 432

651, 655

  1. Построение структурной схемы фрагмента ГТС

См. Приложение 1

  1. Нумерация ТА проектируемой сети по миллионным группам нумерации

Так как ёмкость проектируемой ГТС – 3.5 млн. абонентов, возьмем 4 миллионных группы. В запасе у нас останется 500 тыс. номеров.

№ группы

Номера ТА

Действующие номера

Запас

1

200-00-00

289-99-99

900 тыс.

100 тыс.

2

300-00-00

389-99-99

900 тыс.

100 тыс.

3

400-00-00

489-99-99

900 тыс.

100 тыс.

4

600-00-00

679-99-99

800 тыс.

200 тыс.

  1. Суммарная величина потерь между ТА

Будем рассматривать участки сети между ТА 651-31-21, TA 655-12-14, ТА 431-43-41 и ТА 432-12-13

Допустимые нормы потерь на СЛ – 0.4%; допустимые нормы потерь на АТСЭ, ОПТСЭ, TGW, SW, MSAN – 0.1%

Посчитаем суммарную величину потерь для первого и второго участков сети:

0.1+0.4+0.1+0.4+0.1+0.4+0.1+0.4+0.1 = 2.1%

Допустимая норма потерь сообщений на ГТС – 2%.

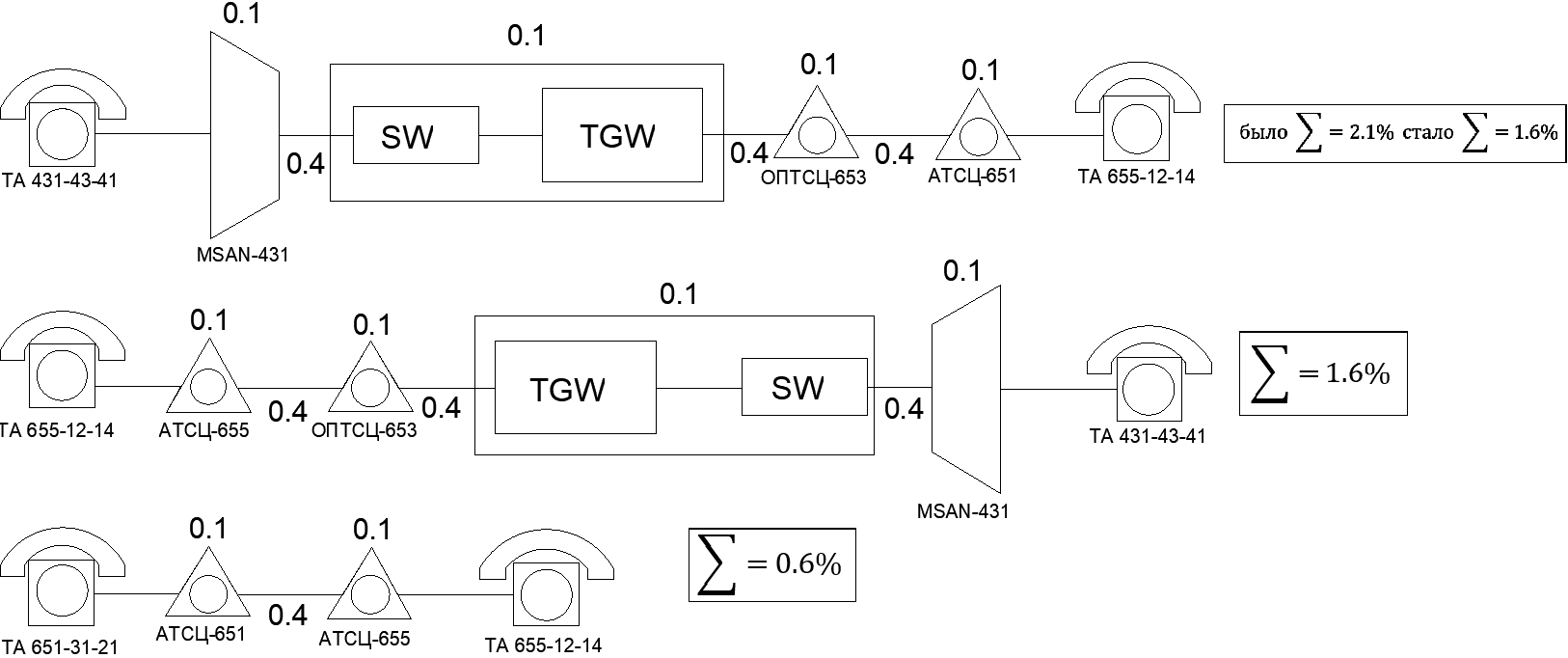

Суммарная величина потерь на проектируемой ГТС выше допустимой нормы, поэтому для снижения потерь следует объединить тракинговый шлюз и коммутатор. Тогда мы получим следующую схему:

Суммарная величина потерь для первого и второго участков сети тогда будет:

0.1+0.4+0.1+0.4+0.1+0.4+0.1 = 1.6%

И для третьего участка сети:

0.1+0.4+0.1 = 0.6%

1.6% и 0.6% меньше 2%, что входит в допустимую норму потерь.

5. Выбор кабеля для абонентских линий

При выборе кабеля должно выполняться условие:

lijk  6дБ,

где lij - протяженность АЛ на участке ij в километрах; 6 дБ - допустимая норма затухания АЛ; k - километрическое затухание k-го кабеля в дБ/км

Рассчитаем протяженность АЛ на каждом участке:

Для каждого участка сети выберем тип кабеля, соблюдая условие.

Для участка с l1:

Для первого участка достаточно кабеля ТПП с dж = 0.4 мм.

Для участка с l2:

Для второго участка подойдет кабель ТПП с dж = 0.5 мм т.к. кабель с диаметром 0.4 не подошёл.

Для участка с l3:

Для третьего участка лучше всего использовать кабель ТПП dж = 0.7 мм т.к. кабели с диаметром 0.4 мм и 0.5 мм не подошли.

6. Вопрос на защиту

Вопрос номер 26(7): Назовите основные принципы проектирования сети межстанционных связей цифровых ГТС с двумя узлами в соединительном тракте.

  • Ёмкости АТС по нумерации должны быть кратны 10 тыс. номеров.

  • Ёмкости узловых районов должны быть кратны 100 тыс. номеров.

  • В соединительном тракте должно быть не более одного перехода с одной системы сигнализации на другую.

  • Цифровые АТСЭ должны образовывать цифровые узловые районы по принципу наложения.

  • Между цифровыми АТСЭ соединительный тракт должен быть цифровым, т.е. он не должен содержать аналоговых участков.

  • При связи аналогового коммутационного оборудования с цифровым, аналого–цифровые преобразователи должны устанавливаться на стороне аналогового оборудования.

  • В цифровые коммутационные станции и узлы должны включаться цифровые СЛ.
