4 Вывод
Мы изучили и практически освоили процесс маршрутизации между виртуальных локальных сетей VLAN (Virtual Local Area Network) с использованием сетевого симулятора Cisco Packet Tracer и метода маршрутизации Router-on-а-stick.
Лабораторная работа № 8
1 Цель работы
Изучить и практически освоить процесс настройки протокола динамической маршрутизации OSPF с использованием сетевого симулятора Cisco Packet Tracer. Научиться настраивать протокол OSPF на маршрутизаторах, проверять доступность различных узлов сети, проводить трассировку с использованием команды traceroute с целью исследования пути прохождения трафика, а также проверять отказоустойчивость сети, для которой настроен протокол OSPF.
2 Лабораторное задание
Ознакомиться по литературе [1, 2] с основными понятиями динамической маршрутизации и протокола OSPF в частности.
Запустить Cisco Packet Tracer.
Собрать необходимую топологию сети, запустить и настроить виртуальное оборудование.
Согласно пунктам выполнения лабораторной работы, сделать необходимые снимки экрана. Изучить полученную информацию и оформить ее в соответствии с требованиями
3 Выполнение работы

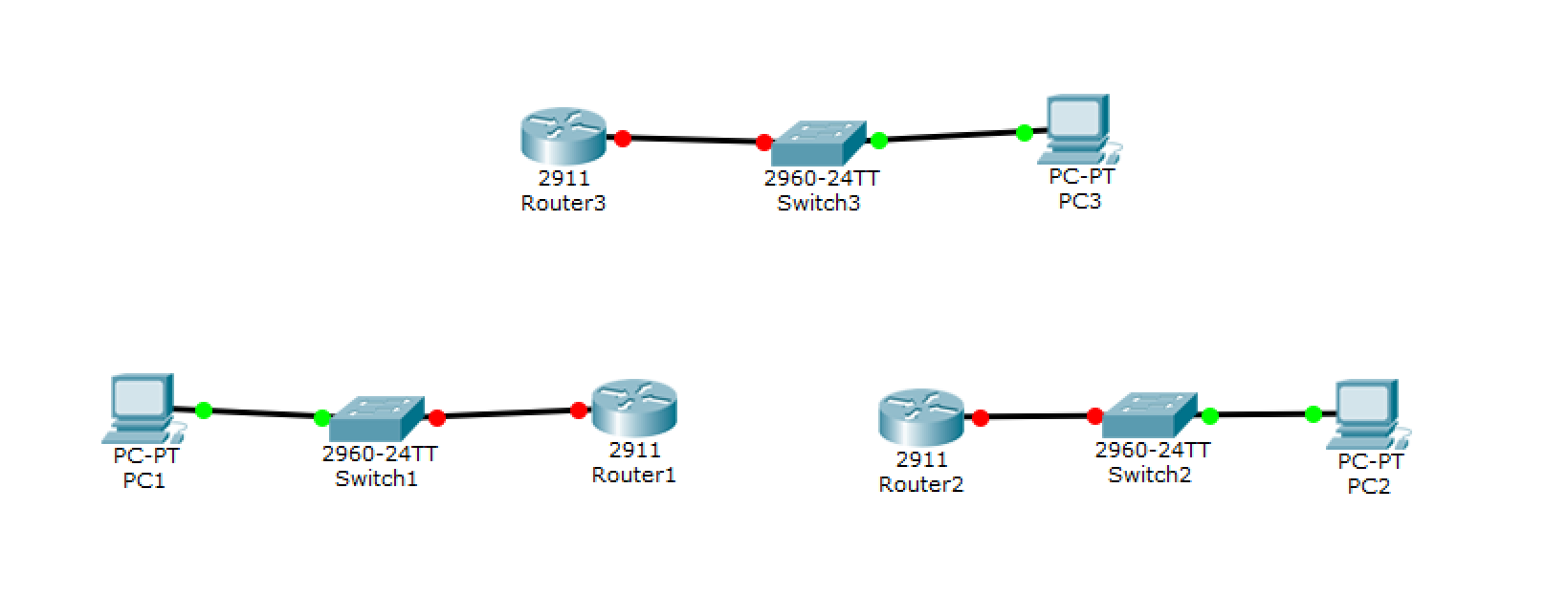

Соберем сетевую топологию (рисунок 48). Топология содержит 3 ПК и 3 маршрутизатора (Cisco 2911), на которых необходимо настроить динамическую маршрутизацию с использованием OSPF.

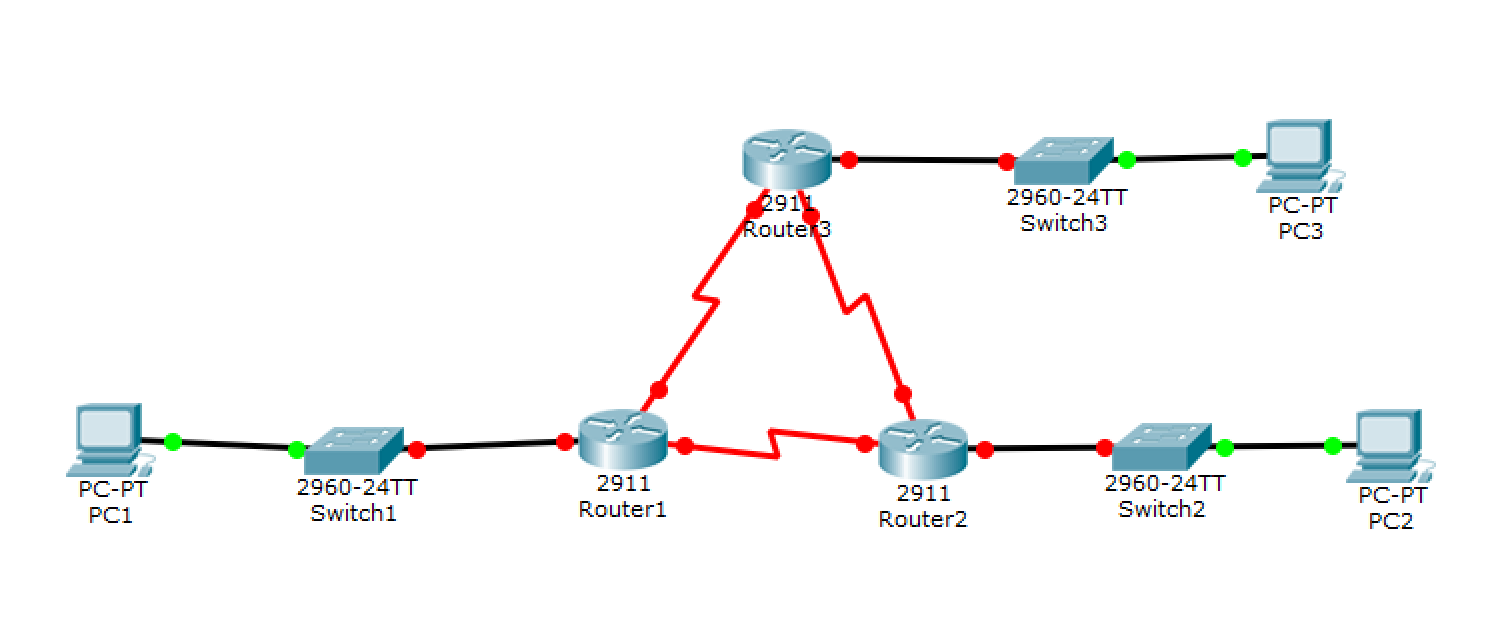

Рисунок 48 – Топология сети

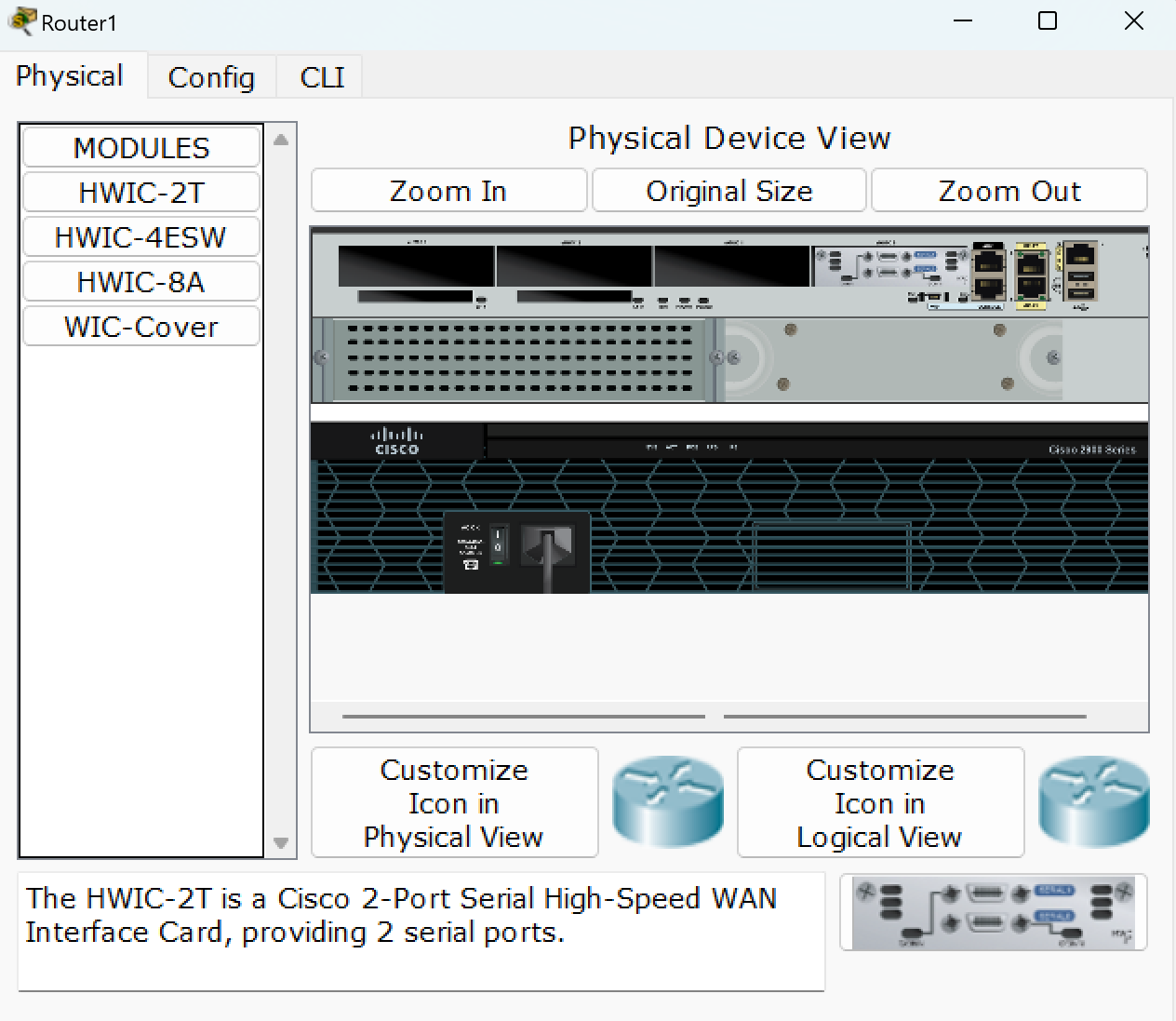

На каждом маршрутизаторе необходимо добавить плату интерфейса TWIC-2T. Для этого выключим сетевое устройство, добавим плату (перетащить в слот 0) и обратно включим маршрутизатор (рисунок 49).
Рисунок 49 – Добавление платы интерфейса
Каждому компьютеру присвоим IP в соответствии с таблицей адресов.
Таблица №7 – Сетевые адреса устройств
Сетевой элемент |
Интерфейс |
IP-адрес |
Маска подсети |
РС1 |
FastEthernet0 |
192.168.29.10 |
255.255.255.0 |
РС2 |
FastEthernet0 |
192.168.39.20 |
255.255.255.0 |
РС3 |
FastEthernet0 |
192.168.49.30 |
255.255.255.0 |
Соединим маршрутизаторы серийным кабелем (Serial DCE) (рисунок 50). Настроим все маршрутизаторы согласно таблице 8.
Рисунок 50 – Подключение маршрутизаторов
Таблица 8 – Сетевые адреса маршрутизаторов
Маршрутизатор |
Интерфейс |
IP-адрес |
Маска подсети |
Router1 (R1) |
Serial0/0/0 |
172.16.2.1 |
30 бит-255.255.255.252 |
|
Serial0/0/1 |
172.16.1.1 |
30 бит-255.255.255.252 |
|
GbE0/0 |
192.168.29.1 |
24 бита-255.255.255.0 |
Router 2 (R2) |
Serial0/0/0 |
172.16.1.2 |
30 бит-255.255.255.252 |
|
Serial0/0/1 |
172.16.3.2 |
30 бит-255.255.255.252 |
|
GbE0/0 |
192.168.39.1 |
24 бита-255.255.255.0 |
Router3 (R3) |
Serial0/0/0 |
172.16.2.2 |
30 бит-255.255.255.252 |
|
Serial0/0/1 |
172.16.3.1 |
30 бит-255.255.255.252 |
|
GbE0/0 |
192.168.49.1 |
24 бита-255.255.255.0 |
Настроим маршрутизатор Router1, для этого один раз нажмём по устройству и перейдём во вкладку CLI, затем вводём следующие команды:
Router>enable
Router#configure terminal
Router(config)#interface GigabitEthernet 0/0
Router(config-if)#ip address 192.168.N+10.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface Serial0/0/0
Router(config-if)#ip address 172.16.2.1 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface Serial0/0/1
Router(config-if)#ip address 172.16.1.1 255.255.255.252
Router(config-if)#no shutdown
Router(configif)#exit
Router(config)#exit
Router#wr mem

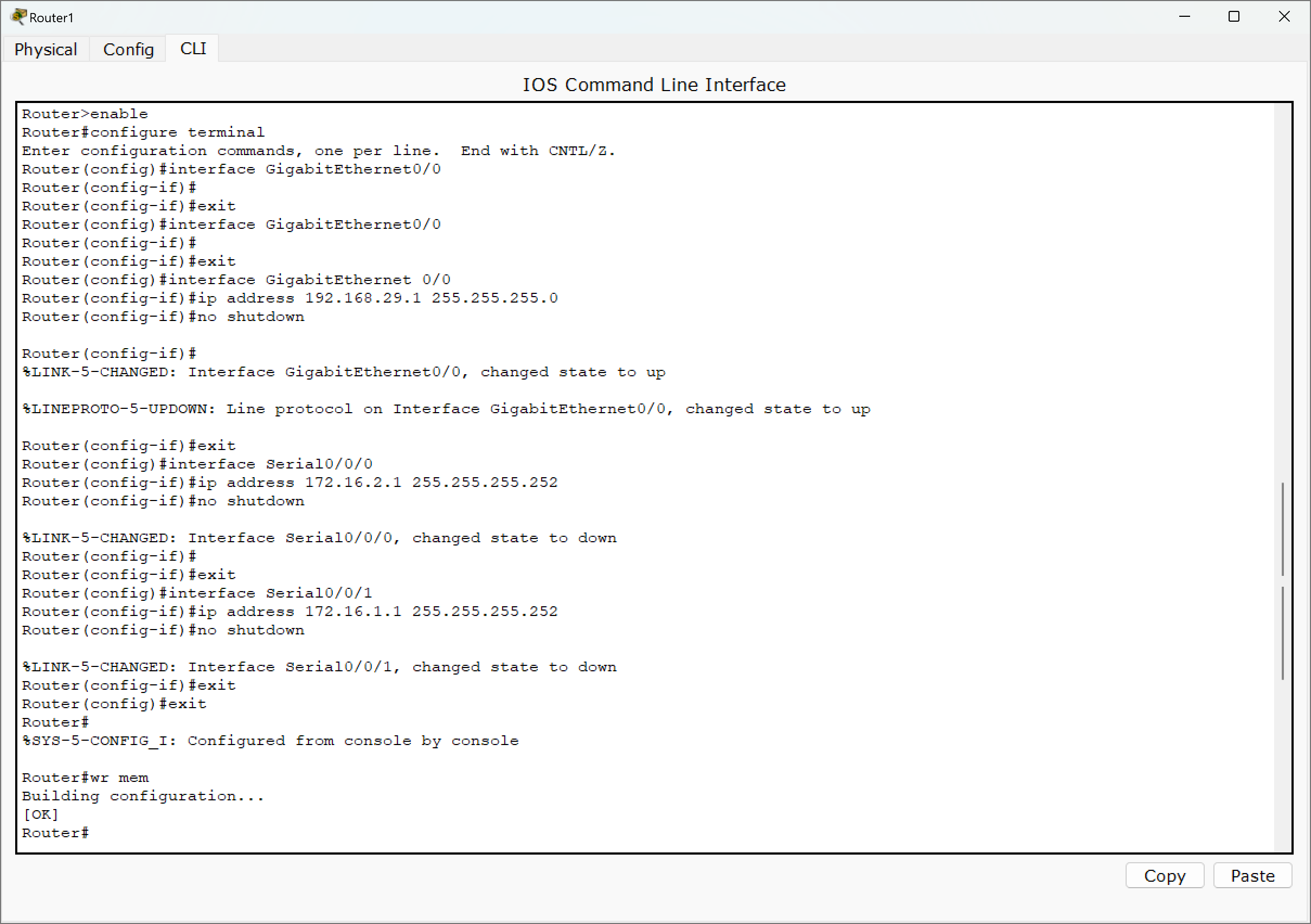

Рисунок 51 – Настройка маршрутизатора Router1
Повторим настройки для маршрутизаторов R2 и R3 с адресами, взятыми из таблицы (рисунки 52-53.)

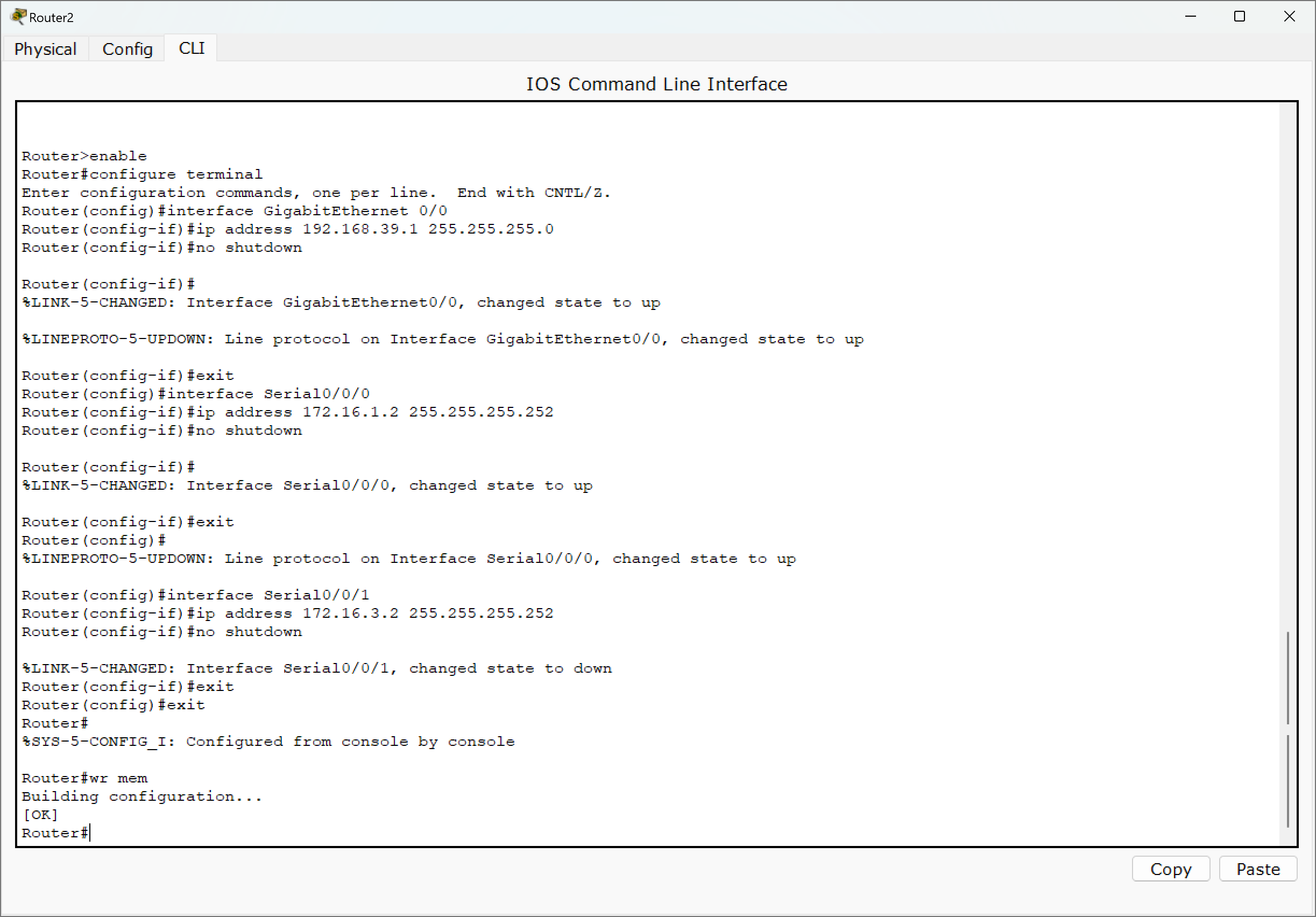

Рисунок 52 – Настройка маршрутизатора Router2

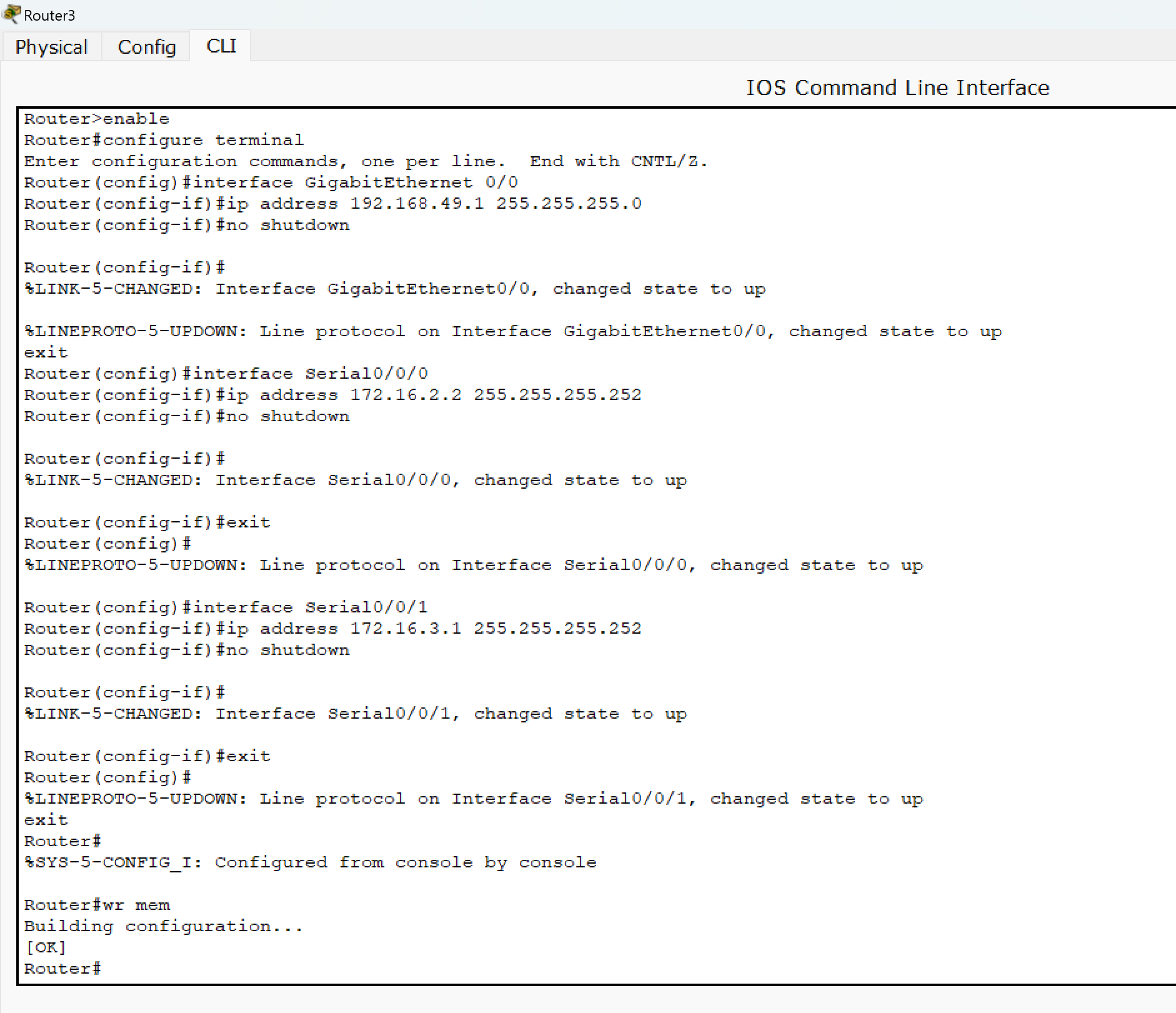

Рисунок 53 – Настройка маршрутизатора Router3
Проверим доступность шлюзов с каждого ПК. Для этого один раз нажмём левой кнопкой мыши на устройстве и перейдём в закладку Desktop, а затем нажмём на Command Prompt и введём команду ping (рисунок 54-56).

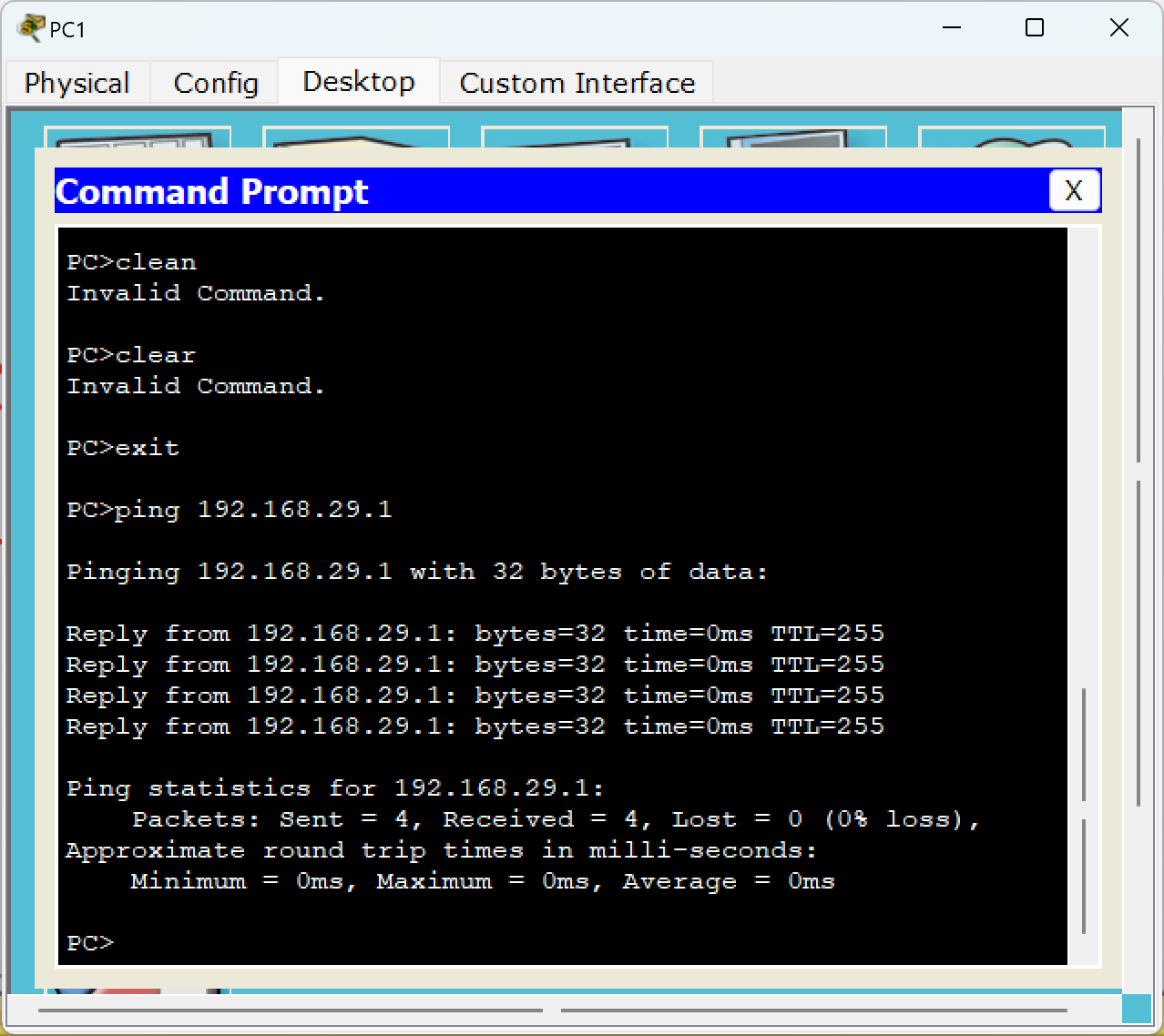

Рисунок 54 – Проверка связности для РС1

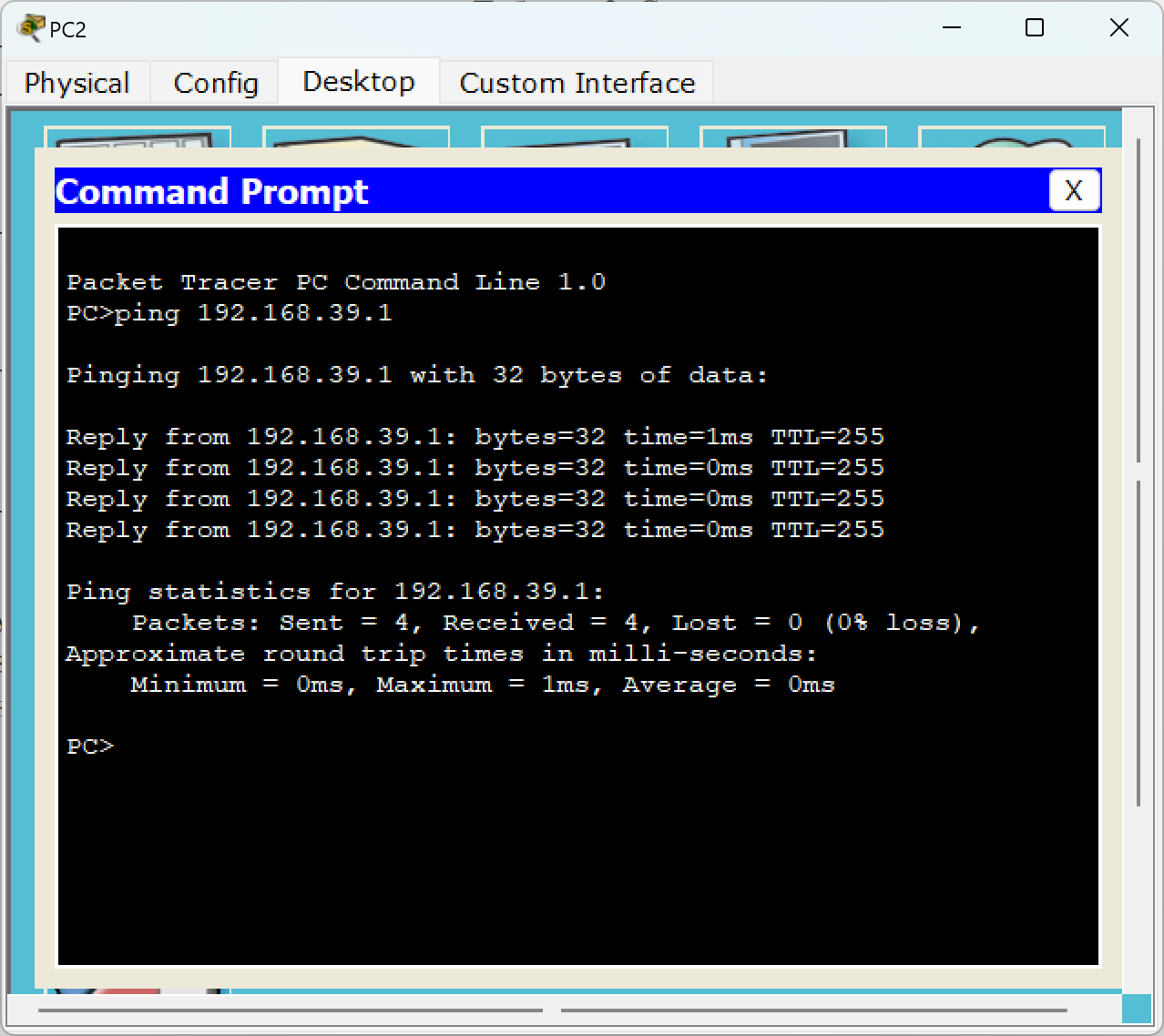

Рисунок 55 – Проверка связности для РС2
Рисунок 56 – Проверка связности для РС3
Настройка OSPF
Проверим на маршрутизаторах R1, R2, R3 подключенные к ним сети (рисунки 57-59):
Router# show ip route connected

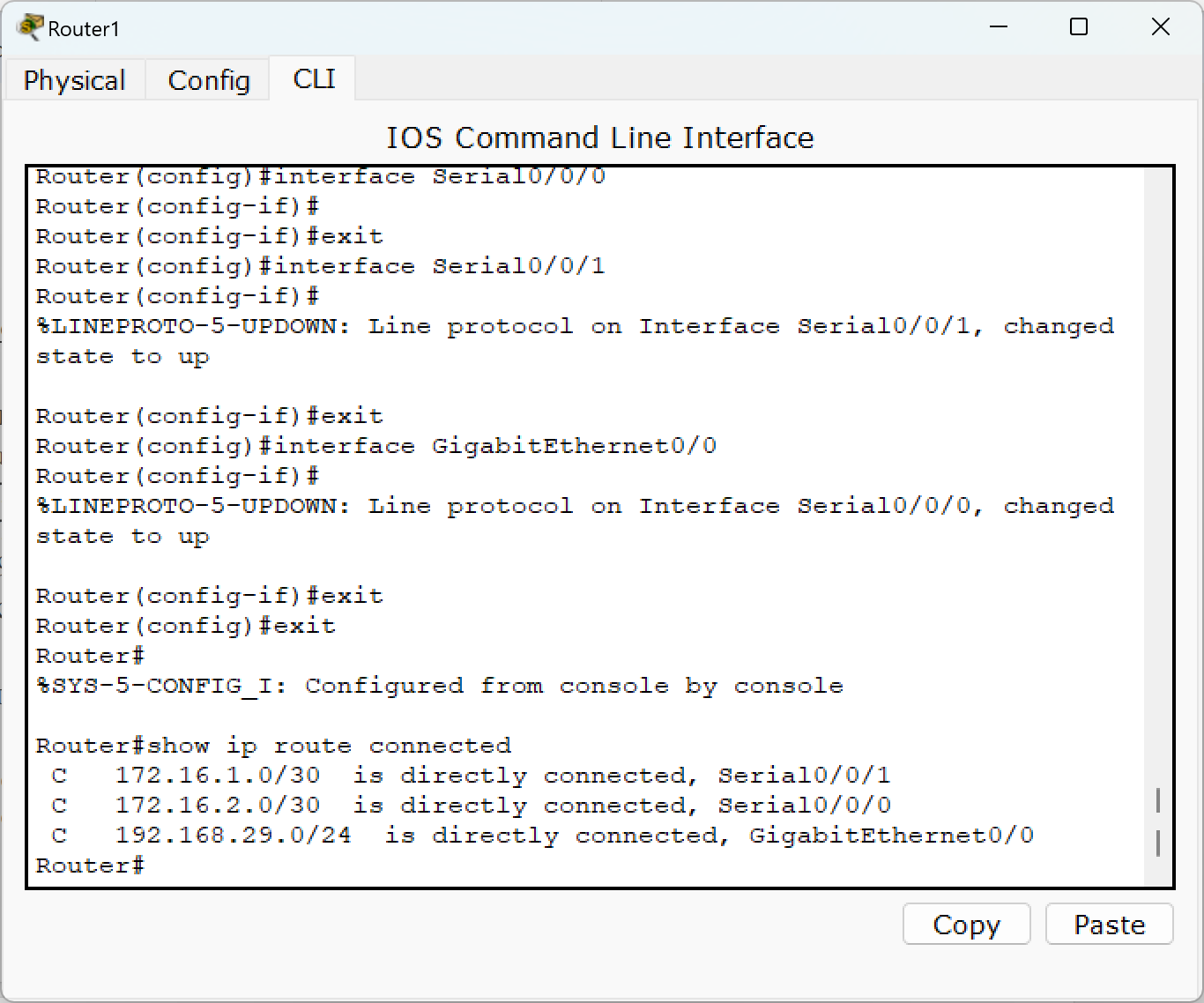

Рисунок 57 – Подключенные сети к Router1

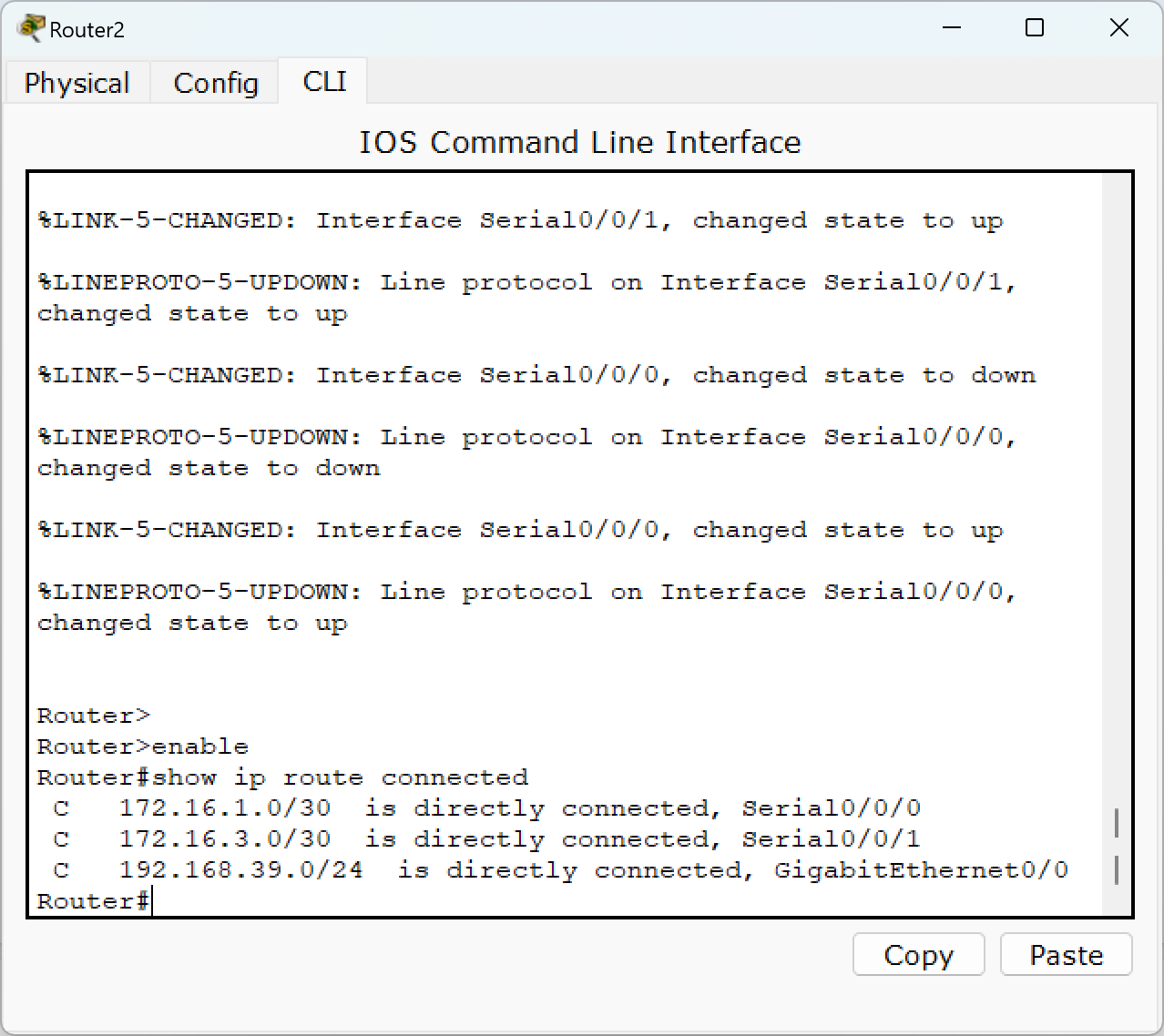

Рисунок 58 – Подключенные сети к Router2

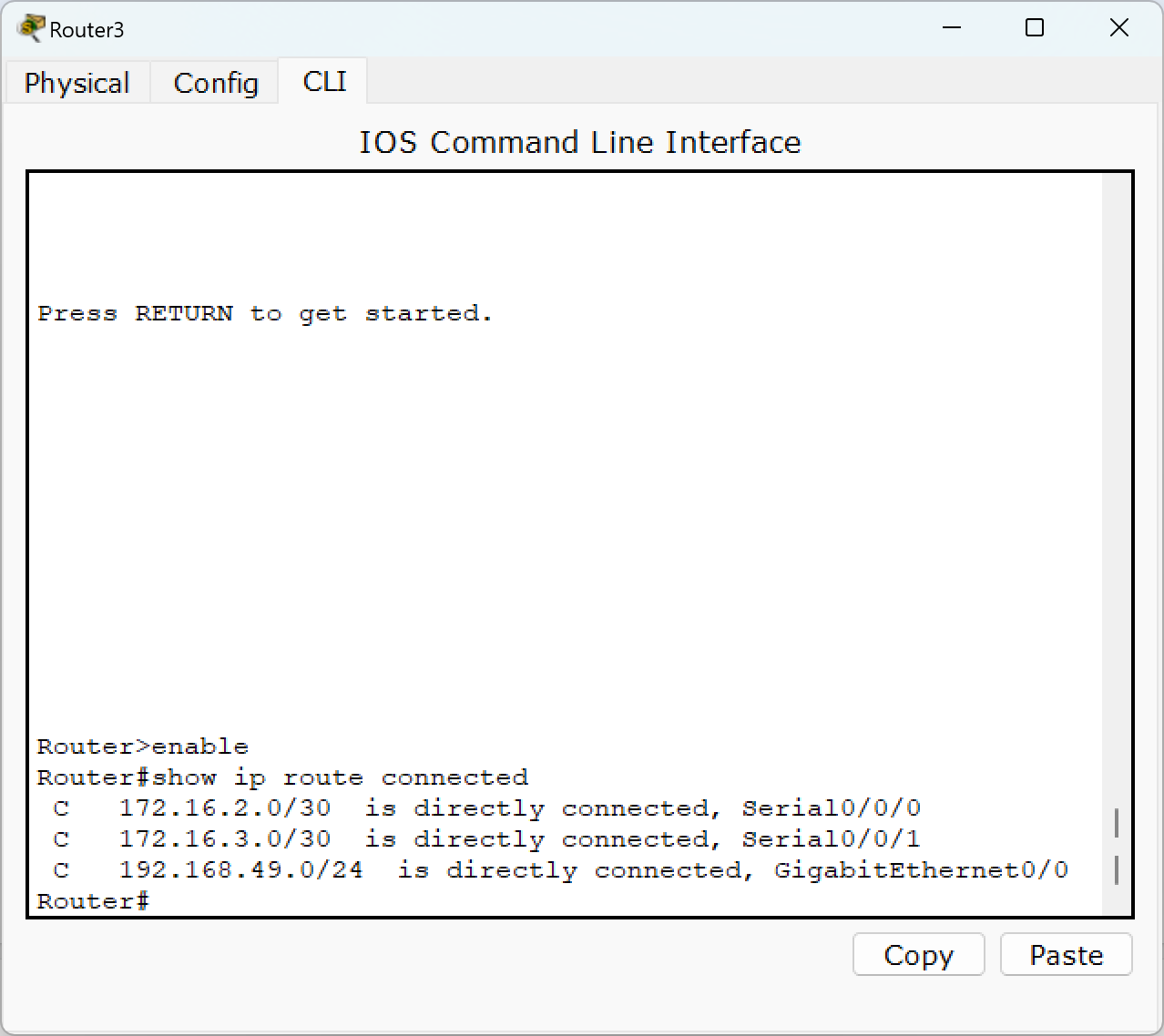

Рисунок 59 – Подключенные сети к Router3
Настроим OSPF на R1
Router>enable
Router#configure terminal
Router(config)#router ospf 1 //вкл. OSPF процесс 1
Router(config-router)#router-id 1.1.1.1 //задать ID маршрутизатора
Router(config-router)# network 192.168.N+10.0 0.0.0.255 area 0 //(0.0.0.255 - обратная маска (wildcard), все маршрутизаторы должны быть в одной области area
0)
Router(config-router)#network 172.16.2.0 0.0.0.3 area 0
Router(config-router)#network 172.16.1.0 0.0.0.3 area 0
Router(config-router)#passive-interface gigabitEthernet 0/0
Router(config-router)#end

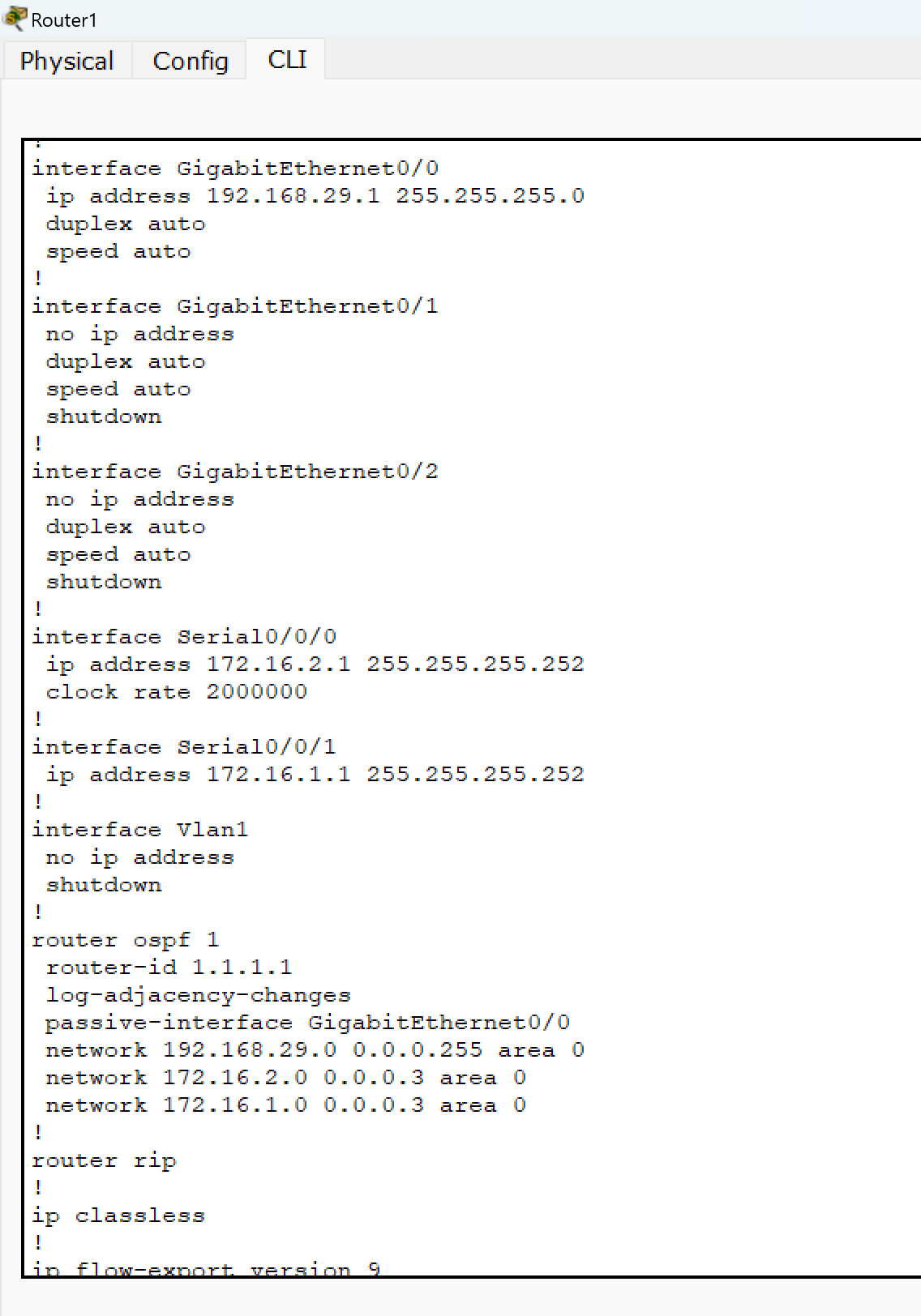

Router#show running-config (найдём в выведенных настройках строчки с назначенными портам адресами (рисунок 61).

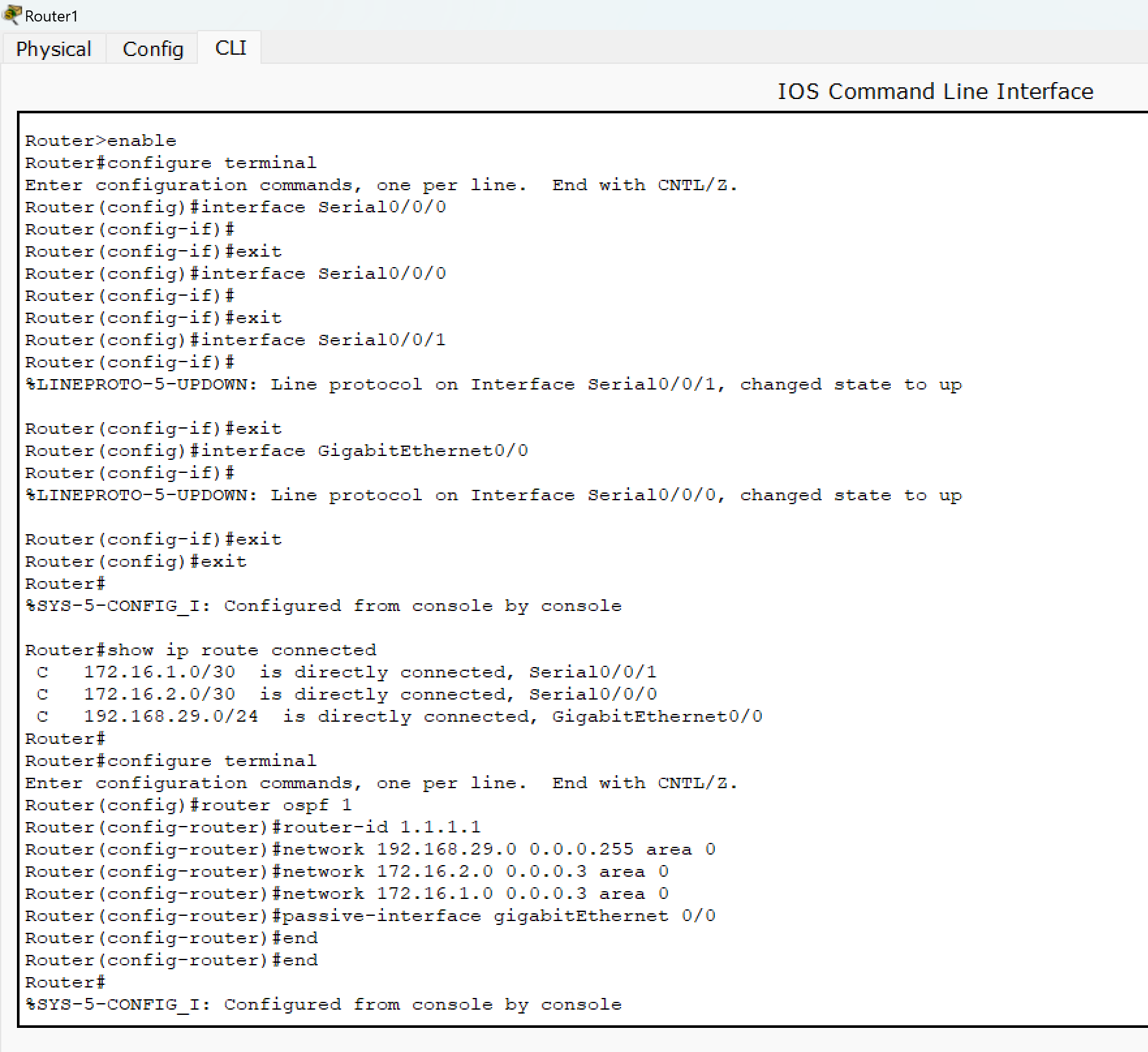

Рисунок 60 – Настройка OSPF на R1
Рисунок 61 – Настройка OSPF на R1
Для маршрутизаторов R2 и R3 повторим настройки, при этом установим router-id 2.2.2.2 и 3.3.3.3 соответственно для каждого маршрутизатора, а зона area 0 остается одинаковой для всех R1, R2, R3. Обратим внимание на подключенные сети, для каждого маршрутизатора они свои. После настройки OSPF на маршрутизаторе R2 и R3 появятся соответствующие сообщения следующего формата:
00:14:37: %OSPF-5-ADJCHG: Process 1, Nbr 1.1.1.1 on Serial0/0/0 from LOADING to FULL, Loading Done
00:19:17: %OSPF-5-ADJCHG: Process 1, Nbr 1.1.1.1 on Serial0/0/0 from
LOADING to FULL, Loading Done
00:21:51: %OSPF-5-ADJCHG: Process 1, Nbr 2.2.2.2 on Serial0/0/1 from
LOADING to FULL, Loading Done
Оно означает, что был найден «сосед».

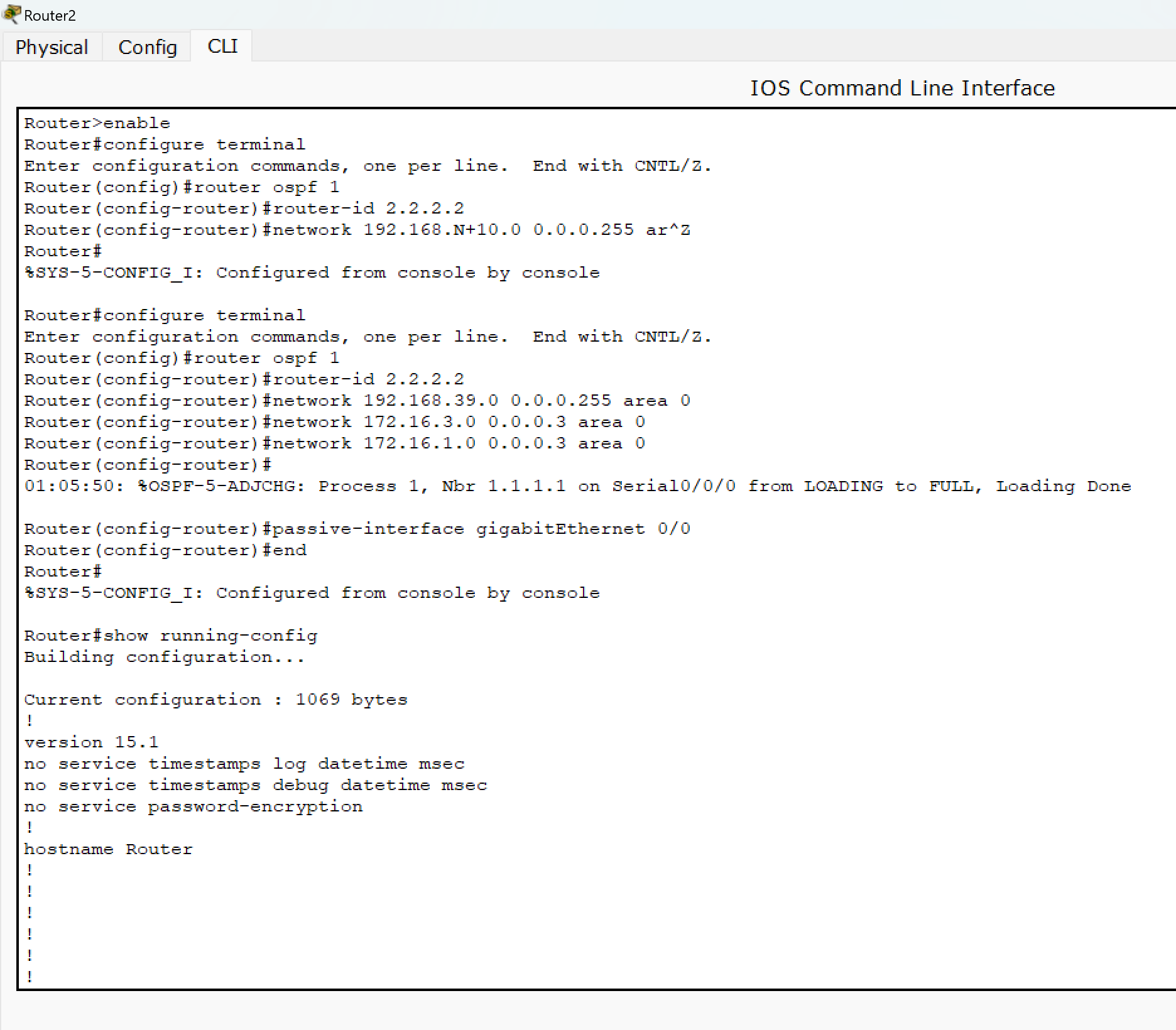

Рисунок 62 – Настройка OSPF на R2

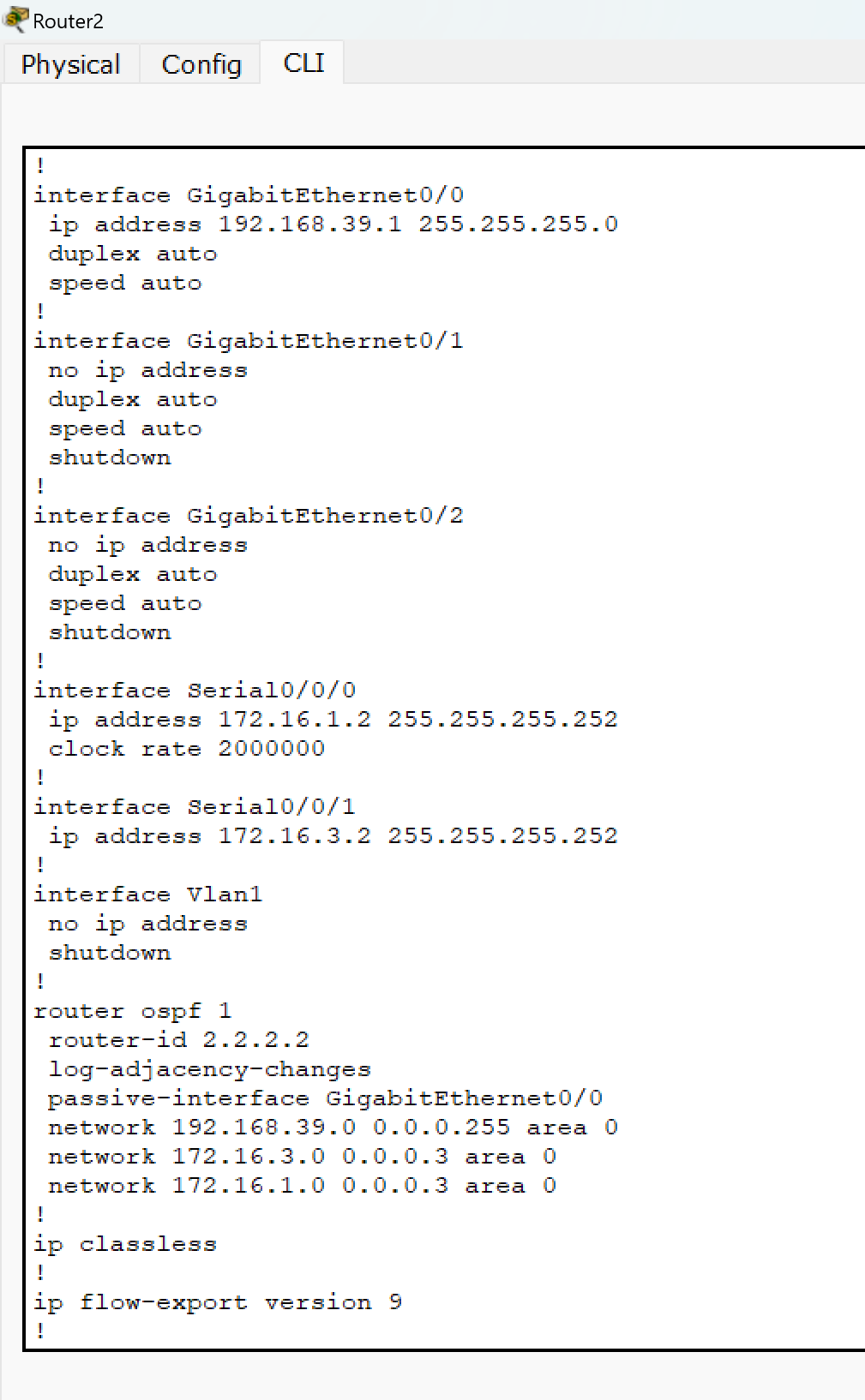

Рисунок 63 – Настройка OSPF на R2

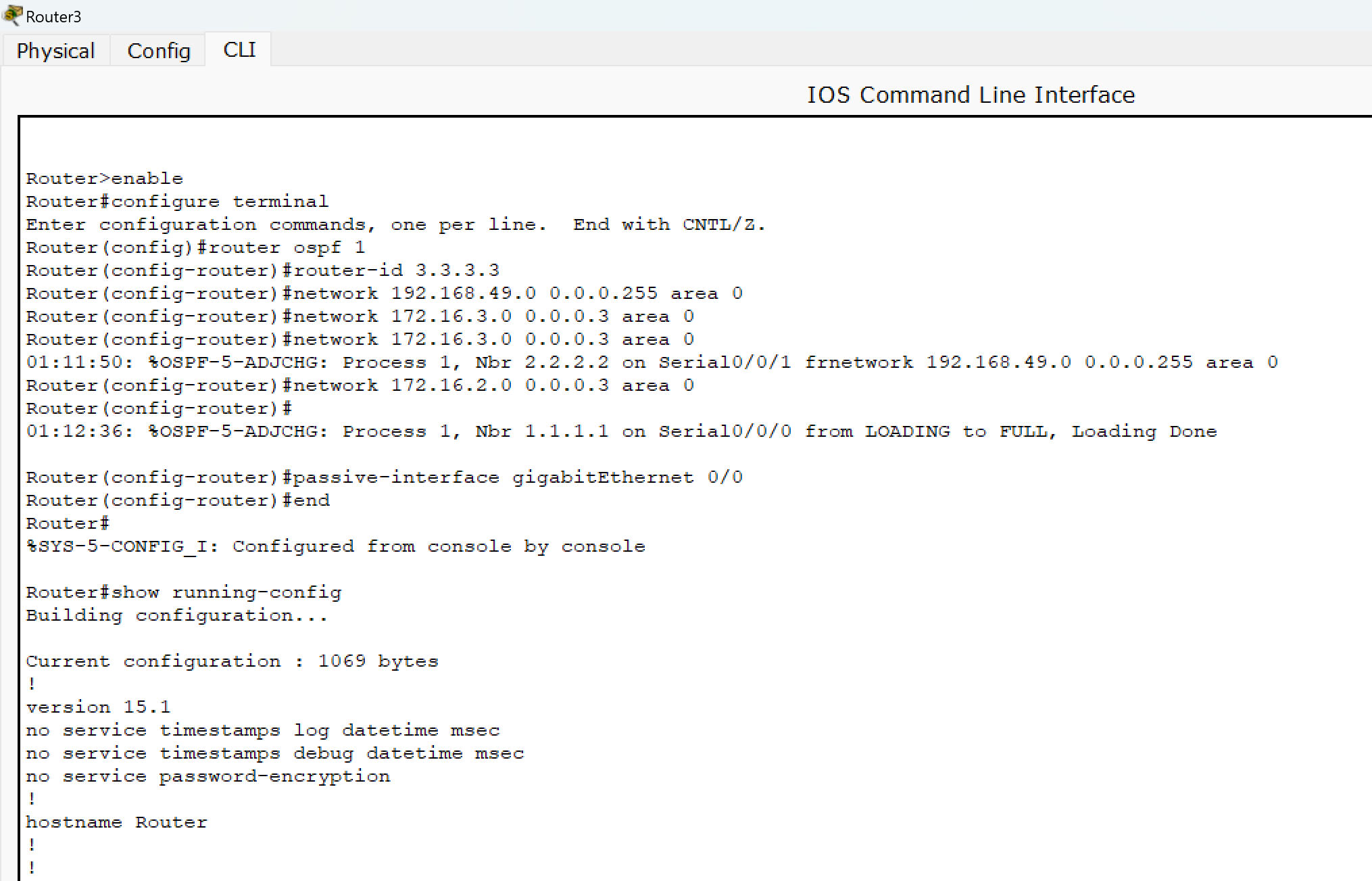

Рисунок 64 – Настройка OSPF на R3

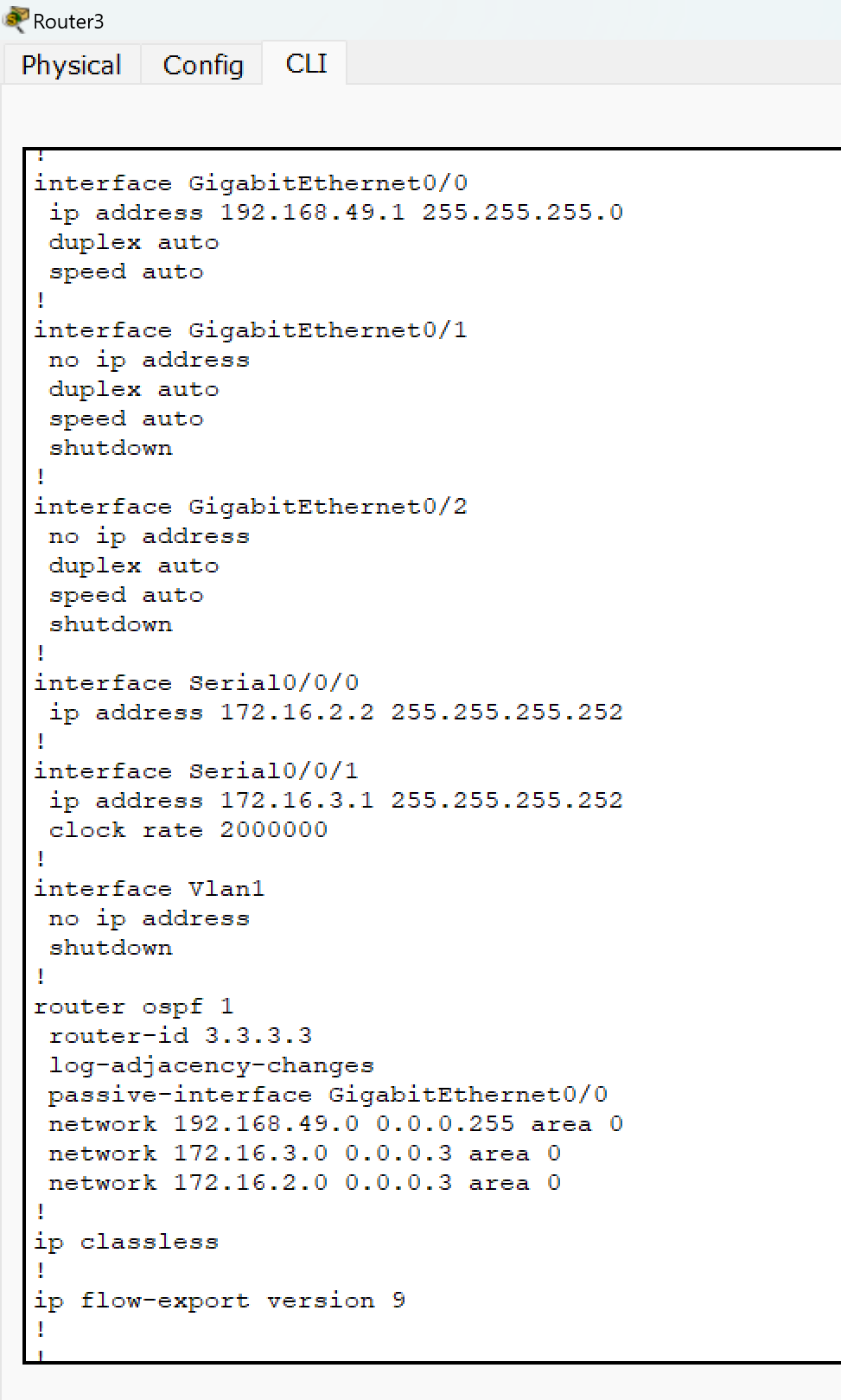

Рисунок 65 – Настройка OSPF на R3
Введём команду для просмотра соседей OSPF:
Router#show ip ospf neighbor
Видно, что маршрутизатор нашел двух «соседей» (рисунок 66)

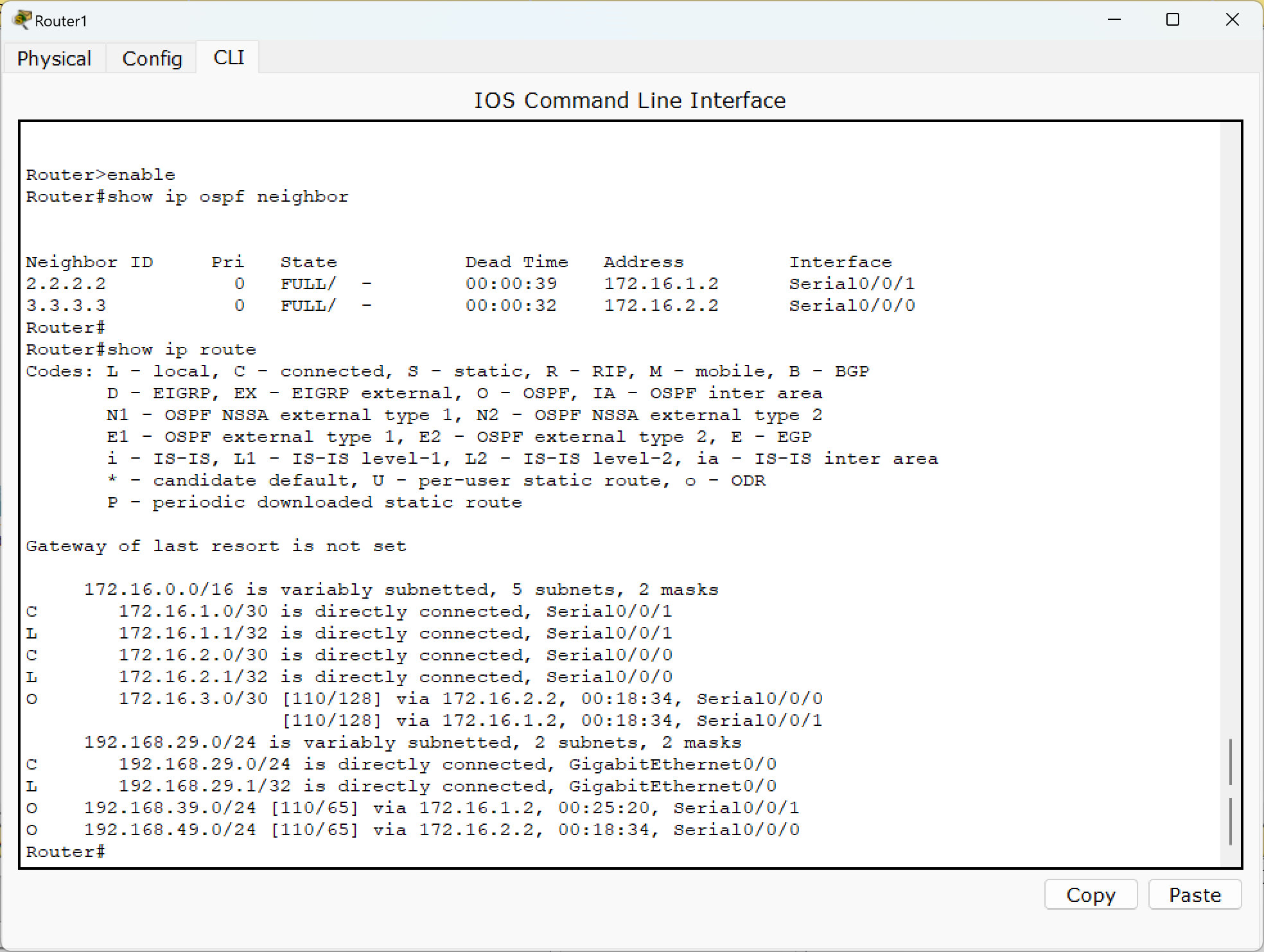

Рисунок 66 – Вывод информации о «соседях» маршрутизатора R1 и информация из таблицы маршрутизации R1
Для получения информации из таблицы маршрутизации введём команду для маршрутизатора R2:
Router#show ip route
Записи, рядом с которыми есть символ «О», означают, что маршрут создан с использованием протокола динамической маршрутизации OSPF (рисунок 67).

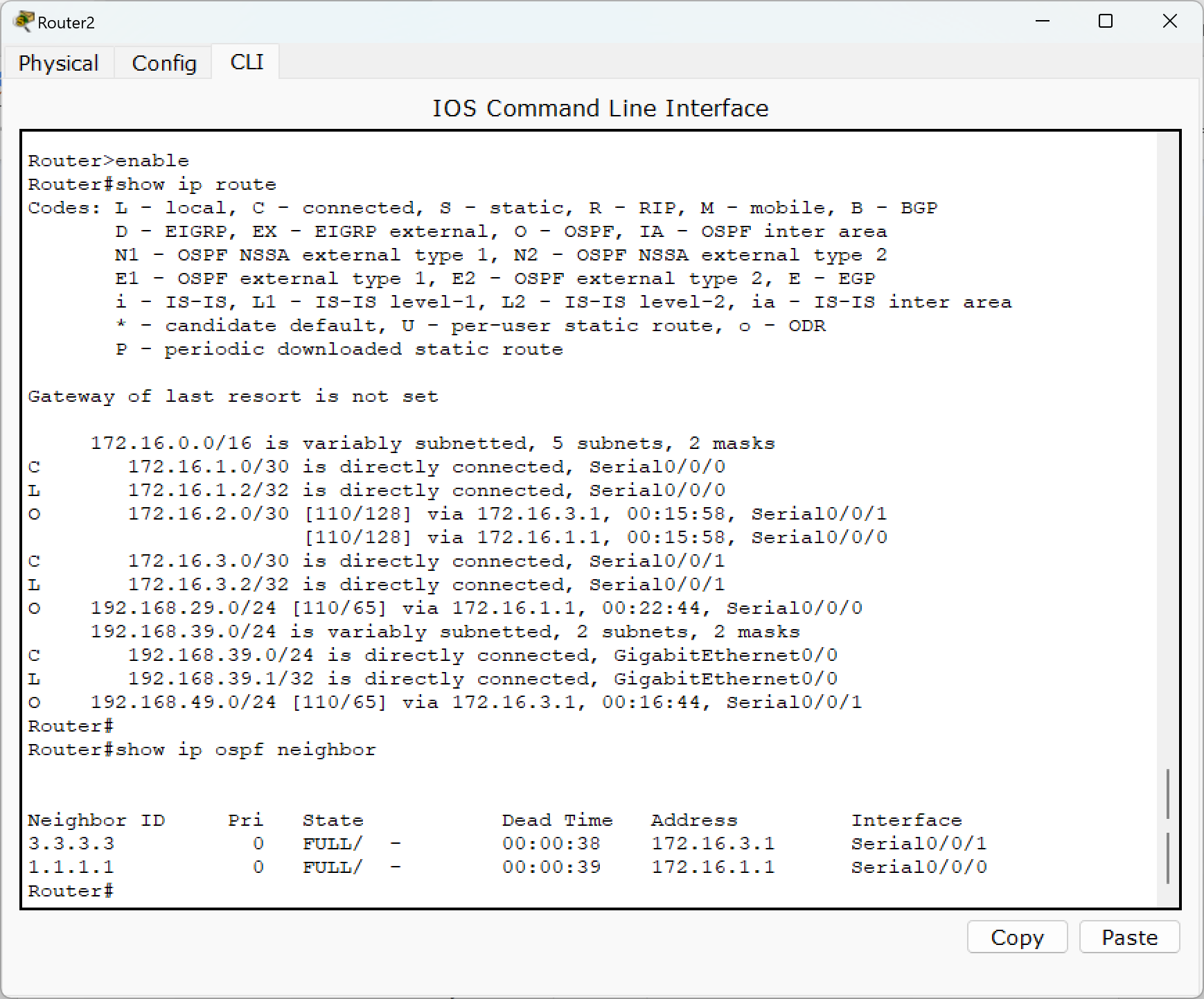

Рисунок 67 – Вывод информации о «соседях» маршрутизатора R2 и информация из таблицы маршрутизации R2

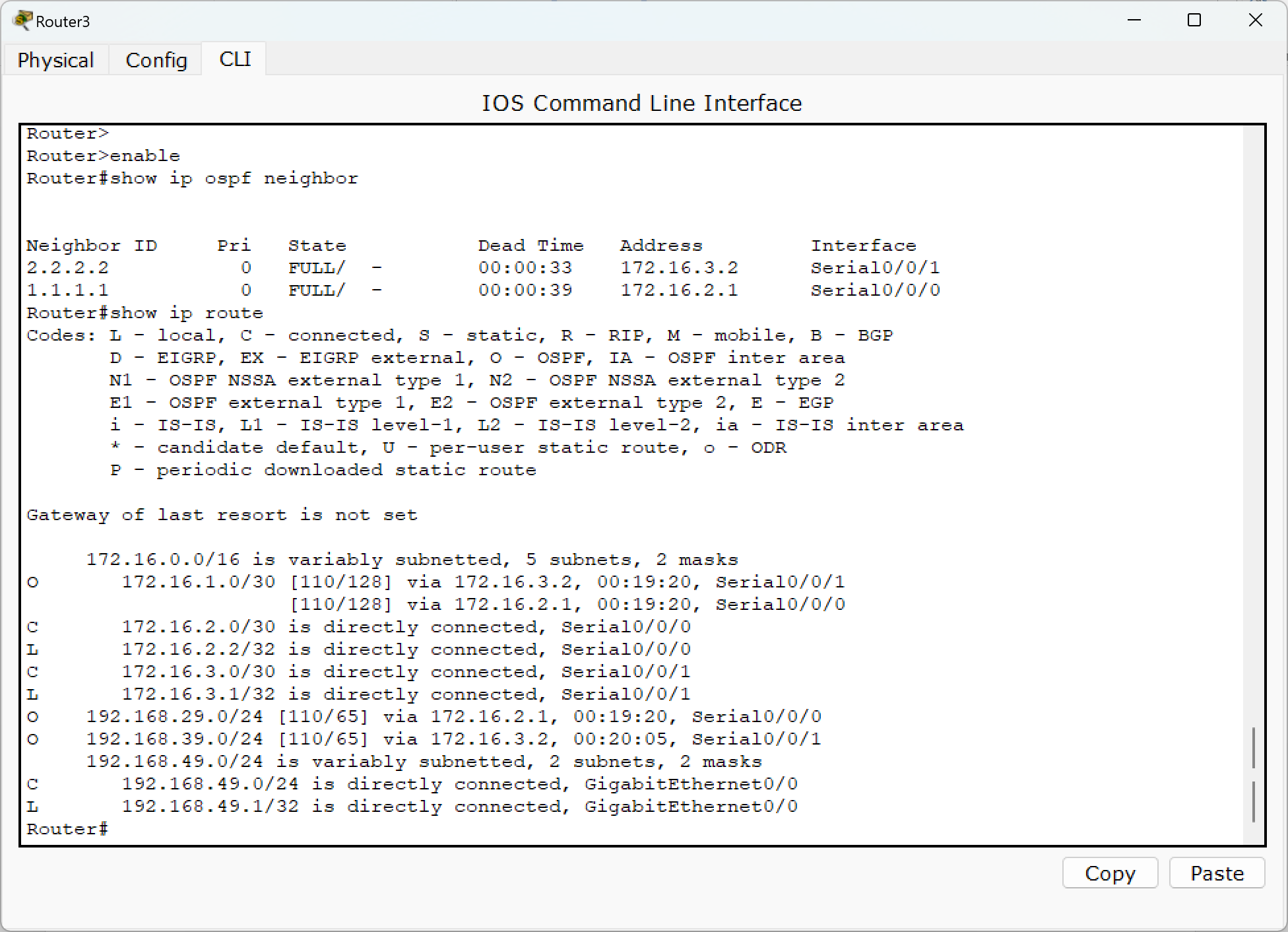

Рисунок 68 – Вывод информации о «соседях» маршрутизатора R3 и информация из таблицы маршрутизации R3

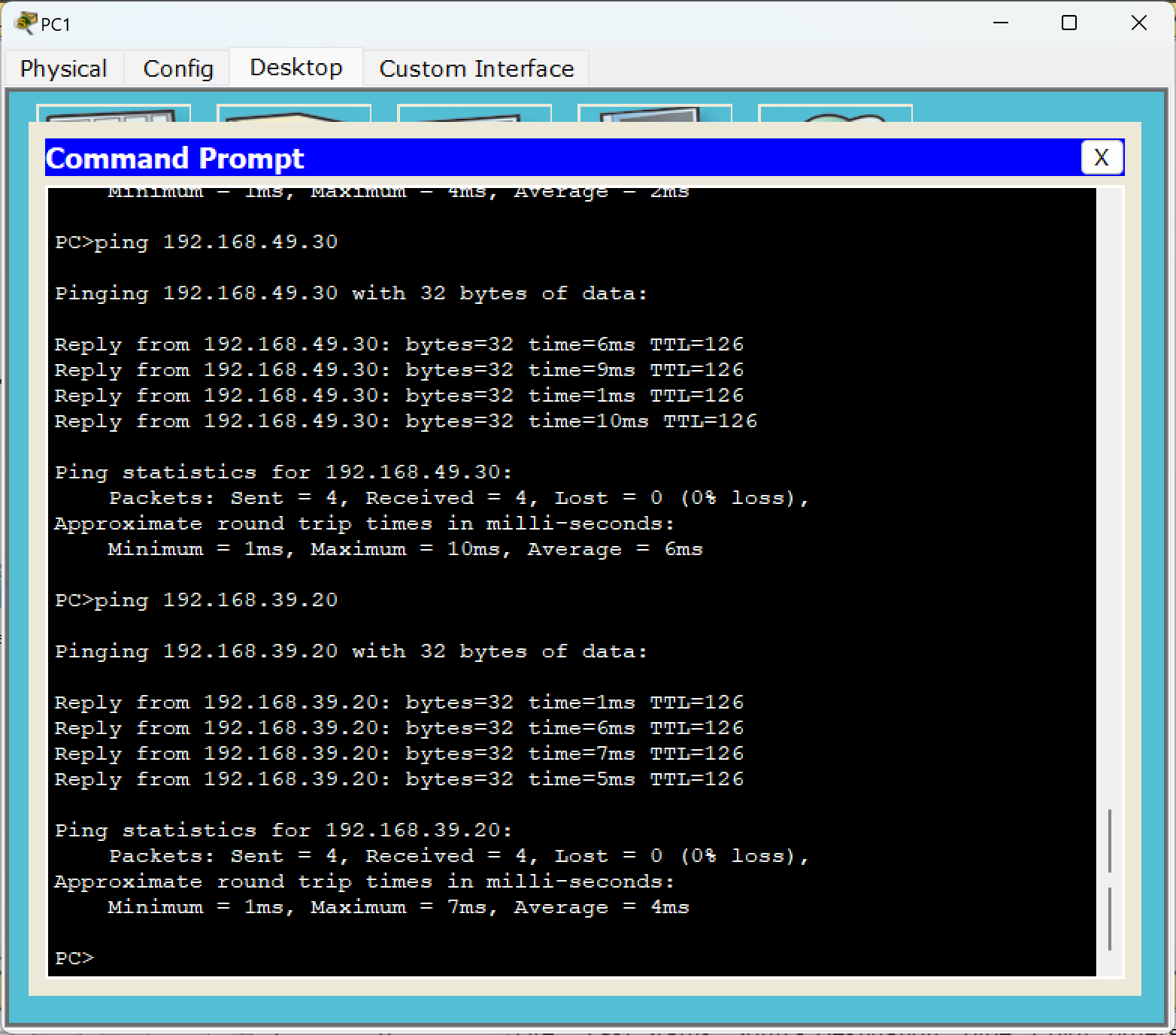

Проверим доступность PC2 и PC3 с PC1 (рисунок 69).
Рисунок 69 – Доступность PC2 и PC3
Изучение отказоустойчивости
Проверим отказоустойчивость (осуществлять с R1, R2 и РС1) сети.
Следует так разместить окна для РС2, R1 и R2, чтобы было возможно контролировать одновременно начало и конец потери пакетов на РС1 и появление сообщения о реконфигурации на R1 и R2. На маршрутизаторе R1 введём команды:
Router>enable Router#configure terminal
Router(config)#interface Serial0/0/1
Router(config-if)#shutdown (После ввода команды необходимо определить время перенастройки маршрутных таблиц)
%LINK-5-CHANGED: Interface Serial0/0/1, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/1, changed state to down
23:07:47: %OSPF-5-ADJCHG: Process 1, Nbr 2.2.2.2 on Serial0/0/1 from FULL to
DOWN, Neighbor Down: Interface down or detached

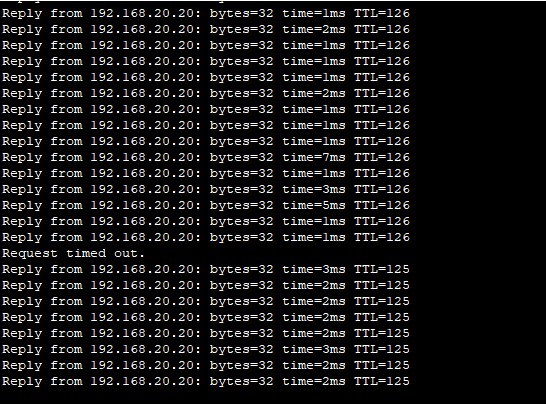

Занесите снимки экранов на R1 и R2 в отчет (рисунок 70). На РС1 определить, сколько было потеряно пакетов (рисунок 71).

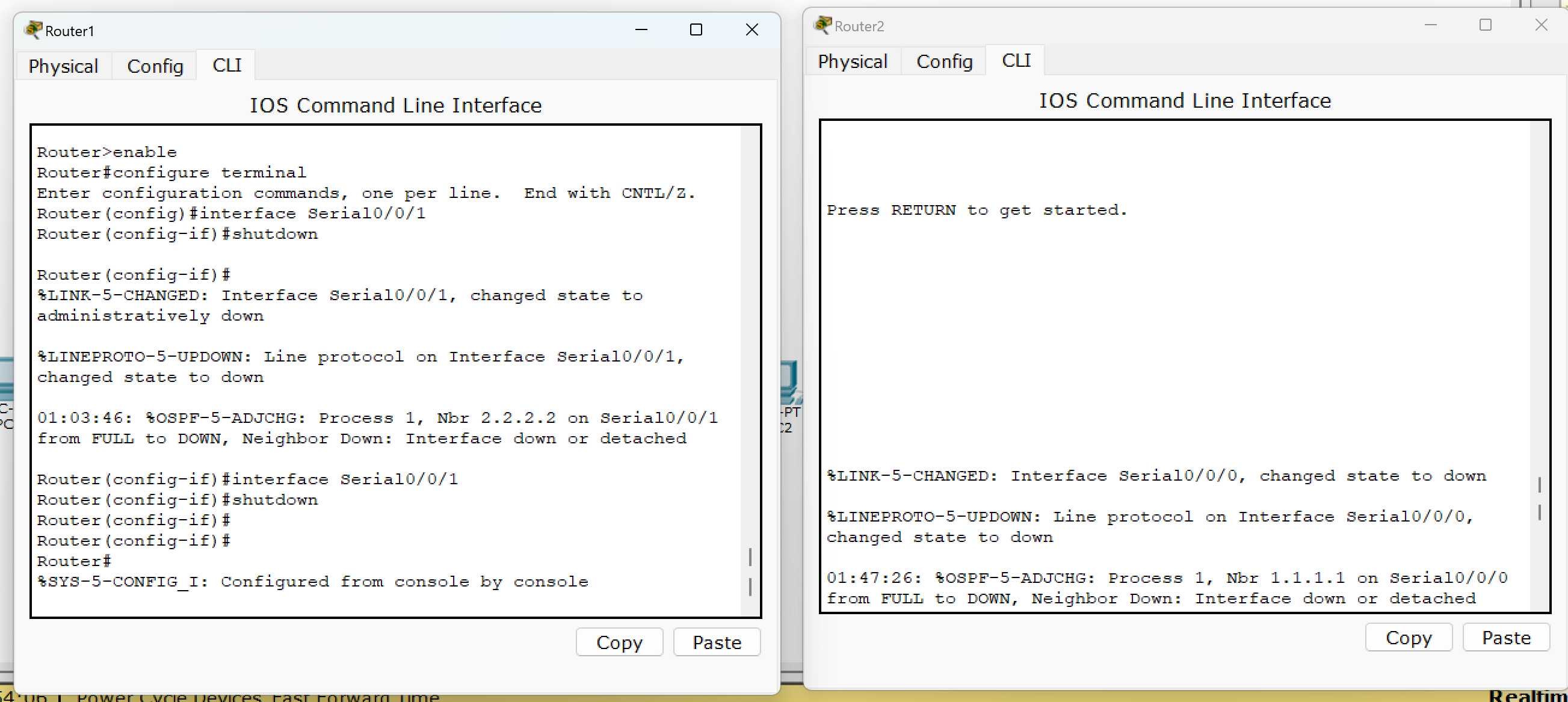

Рисунок 70 – Снимки экранов на R1 и R2
Рисунок 71 – Отправка пакетов с PC1
После того, как закончились потери пакетов и было получено несколько успешных запросов, нажмём комбинацию клавиш Ctrl+C.

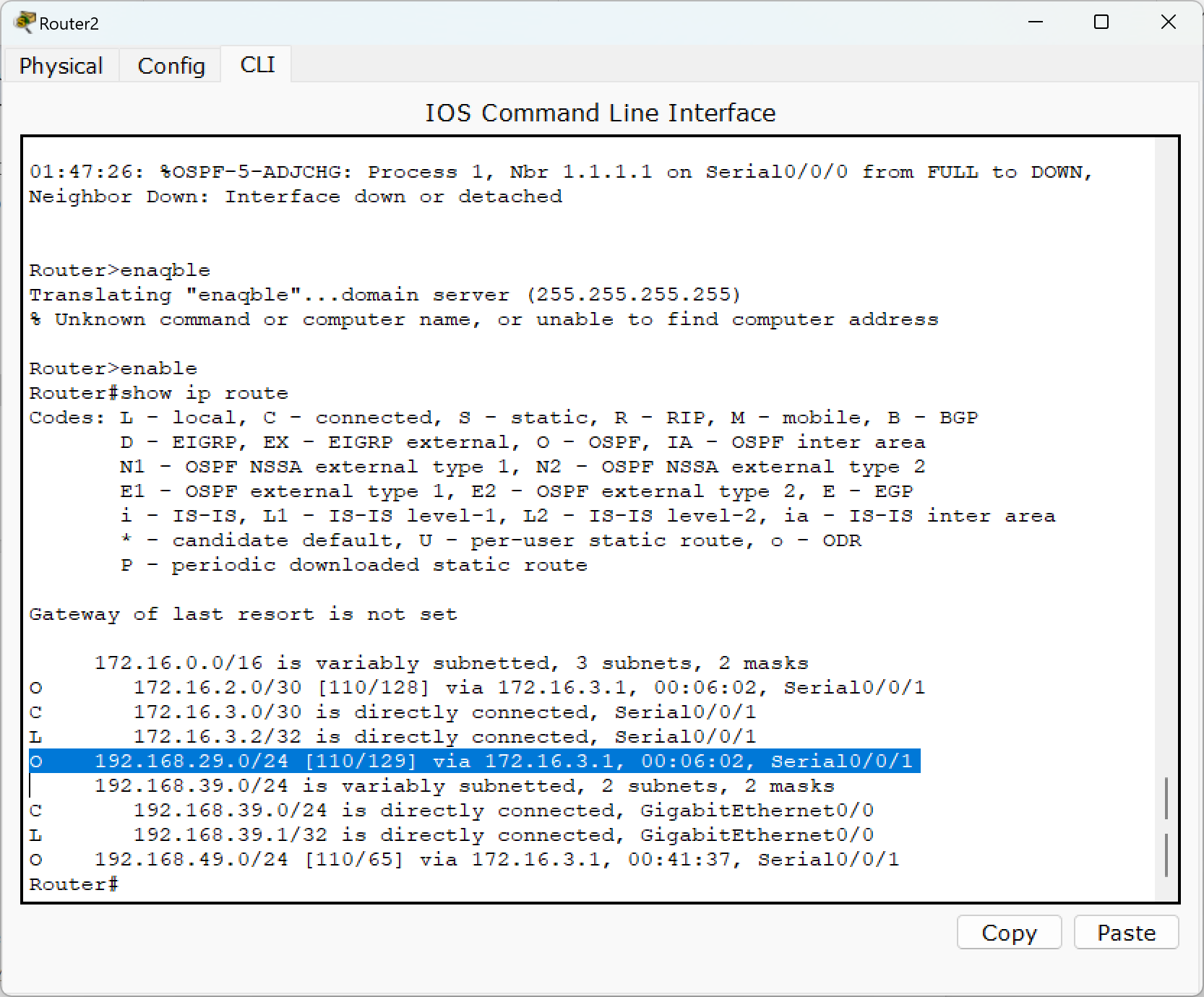

Для получения информации из таблицы маршрутизации на R2 введём команду:
Router#show ip route
Видно, что сеть 192.168.29.0 доступна теперь через 172.16.3.1, т.е.
через маршрутизатор R3 (рисунок 72).
Рисунок 72 – Изменения в таблице маршрутизации
Исследуем маршрут до 192.168.29.10, убедимся, что он идет через 172.16.3.1 (рисунок 73). Для этого на РС2 введём команду:
tracert 192.168.29.10

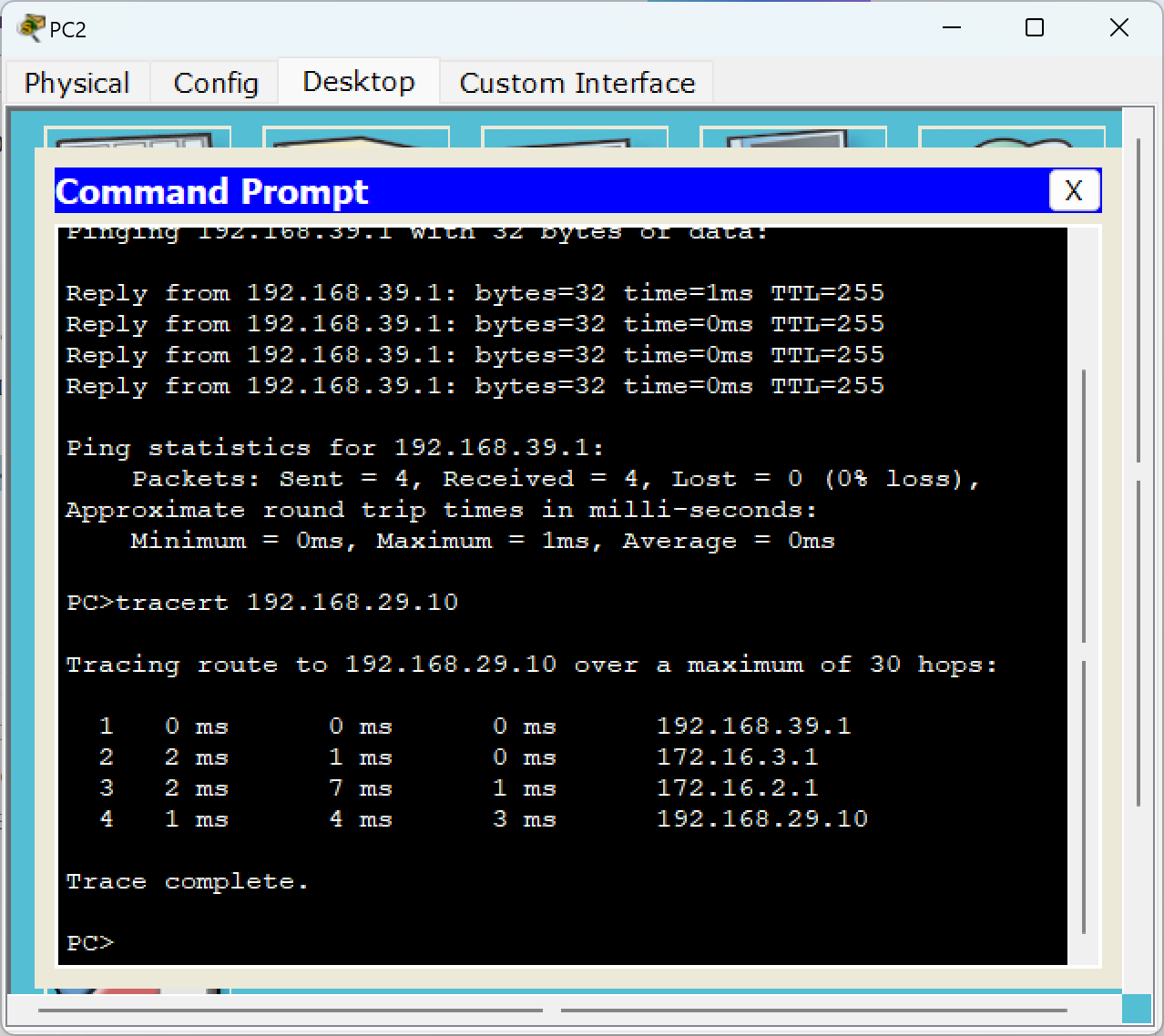

Рисунок 73 – Команда tracert 192.168.29.10 на PC2
