2 Лабораторное задание
• Ознакомиться с основными понятиями технологии виртуальных
локальных сетей VLAN (Virtual Local Area Network) и методами
маршрутизации между VLAN.
• Запустить Cisco Packet Tracer.
• В работе используются топология сети и настройка сетевого
оборудования выполненного в 1 части.
• Согласно пунктам выполнения лабораторной работы, сделать
необходимые снимки экрана. Изучить полученную информацию и оформить ее в соответствии с требованиями раздела 5 (Содержание отчета).
3 Выполнение работы
Соберем сетевую топологию и выполним настройку сетевого оборудования в соответствии лабораторной работой по VLAN часть 1. Добавим на схему маршрутизатор Cisco 2901 Router0. Подключим его к коммутатору Switch2 на порт GigabitEthernet 0/2 (рисунок 39).

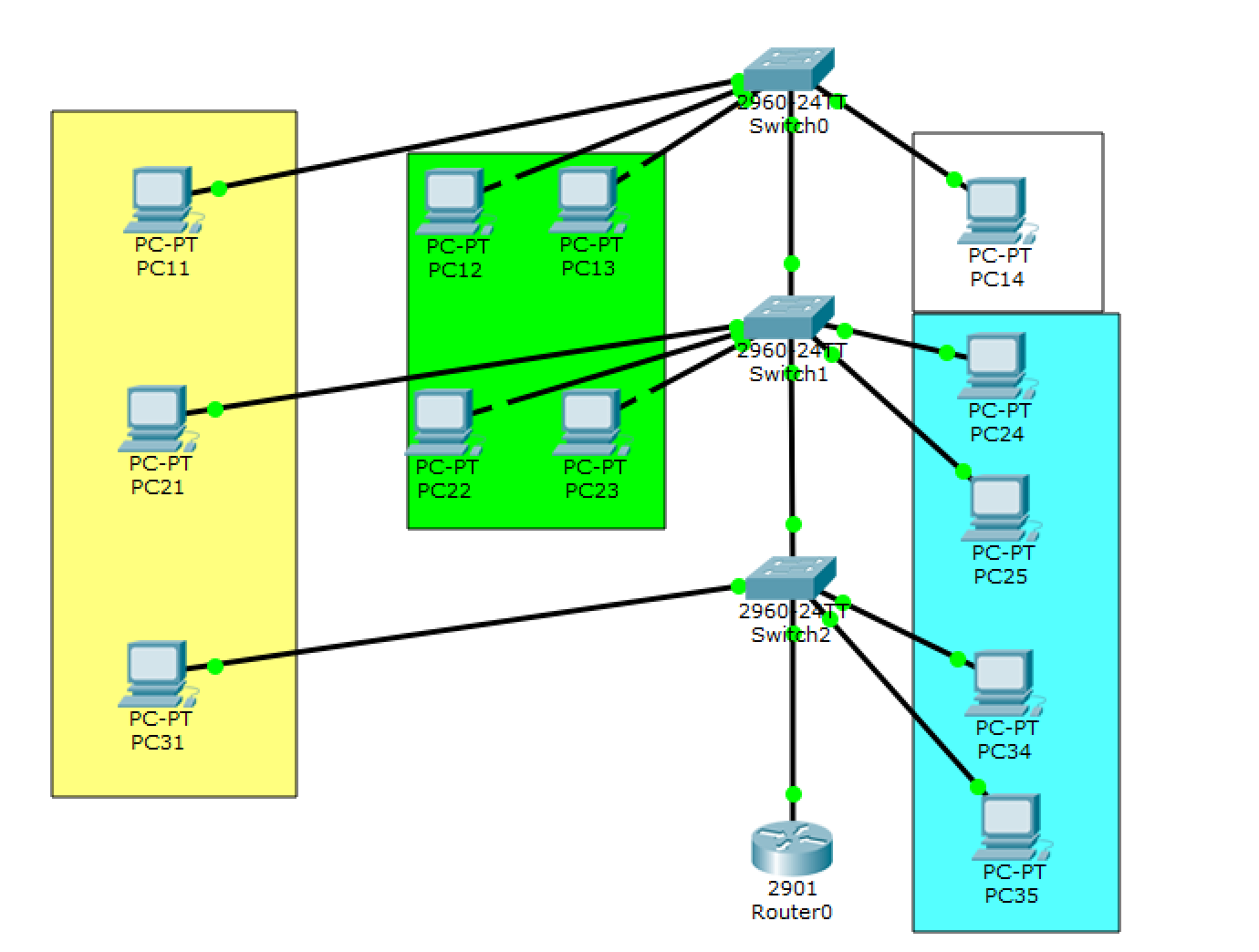

Рисунок 39 – Топология сети
В лабораторной работе необходимо настроить маршрутизацию между VLAN. Включим сетевой адаптер на Router0 (рисунок 40).
Router>enable
//вход в привилегированный режим
Router#configure terminal //переход в режим конфигурирования
Router(config)#interface GigabitEthernet0/0
//настройка интерфейса GE0/0
Router(config-if)#no shutdown
//включение интерфейса
Световая индикация статуса сетевого адаптера смениться на зеленый цвет (рисунок 41).

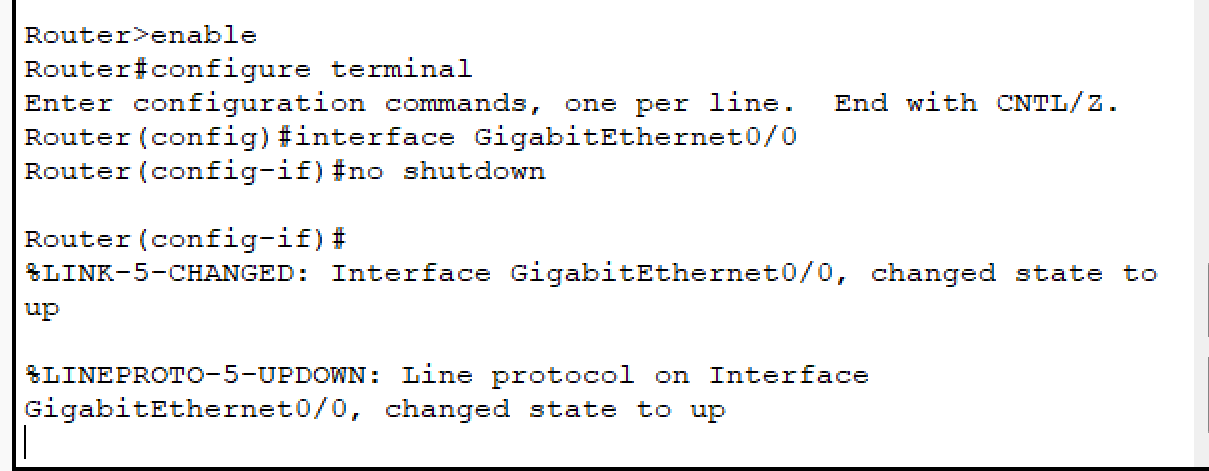

Рисунок 40 – Включение сетевого адаптера на Router0
Рисунок 41 – Обновленная топология сети
Создадим виртуальные подинтерфейсы на Router0 и настроим адресацию в соответствии с таблицей №6.
Таблица №6. Сетевые адреса устройств
Сетевой элемент |
Интерфейс |
Сабинтерфейс |
IP-адрес |
VLAN |
|
Router0 |
GigabitEthernet0/0 |
GigabitEthernet0/0.10 |
192.168.29.254 |
10 |
|
GigabitEthernet0/0.20 |
192.168.39.254 |
20 |
|||
GigabitEthernet0/0.30 |
192.168.49.254 |
30 |
Введем следующие команды для настройки виртуальных интерфейсов:
Router(config)#interface GigabitEthernet0/0.10 //Настройка подинтерфейса VLAN10
Router(config-subif)#encapsulation Dot1Q 10
Router(config)#ip address 192.168.29.254 255.255.255.0 //Присвоение IP адреса
Router(config-if)#no shutdown //Включение интерфейса
Router(config-if)#exit //Выход из конфигурирования интерфейса
Аналогичным способом создадим и настроим для VLAN20 и VLAN30 (рисунок 42).

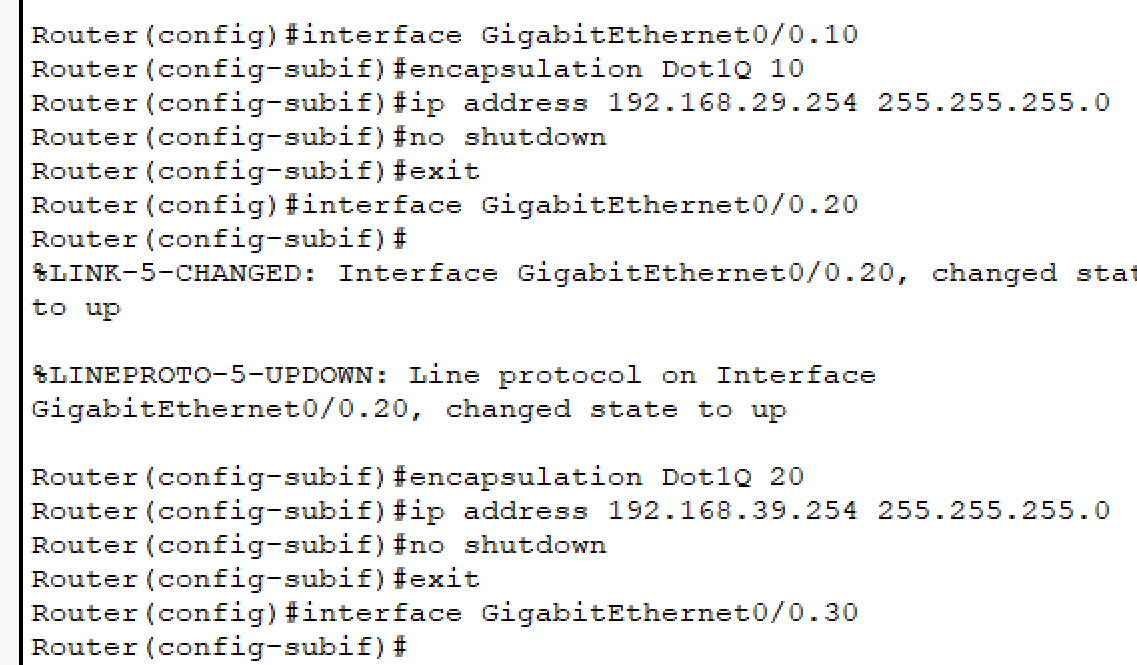

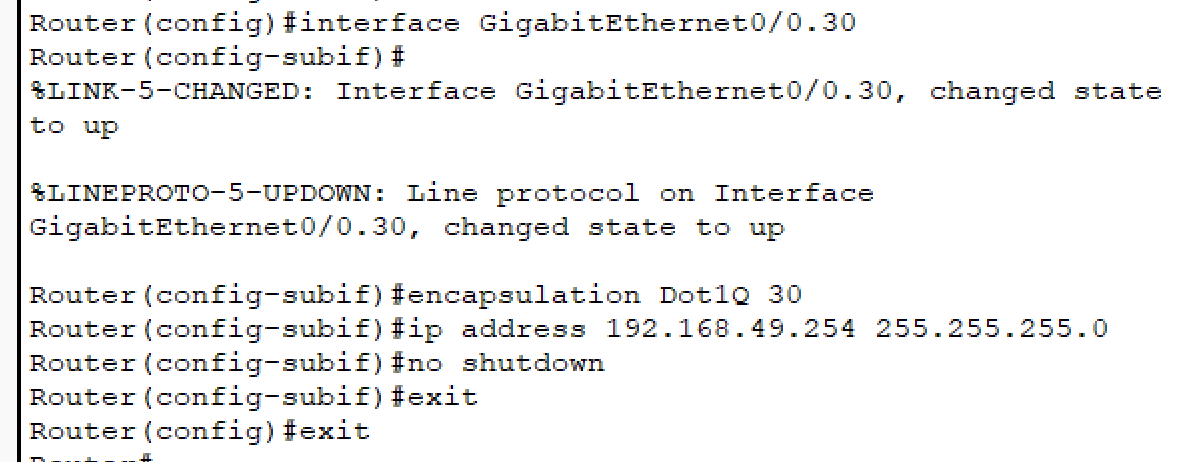

Рисунок 42 - Настройка виртуальных интерфейсов
Результаты настройки Router0 проверим командой:
Router#show running-config (Пример результатов настройки интерфейса будет представлен в следующем виде: interface GigabitEthernet0/0 no ip address duplex auto speed auto
!
interface GigabitEthernet0/0.10 encapsulation dot1Q 10 ip address 192.168.29.254 255.255.255.0
!
interface GigabitEthernet0/0.20 encapsulation dot1Q 20 ip address 192.168.39.254 255.255.255.0
!
interface GigabitEthernet0/0.30 encapsulation dot1Q 30 ip address 192.168.49.254 255.255.255.0)
Результат выполнения команды представлен на рисунке 43.

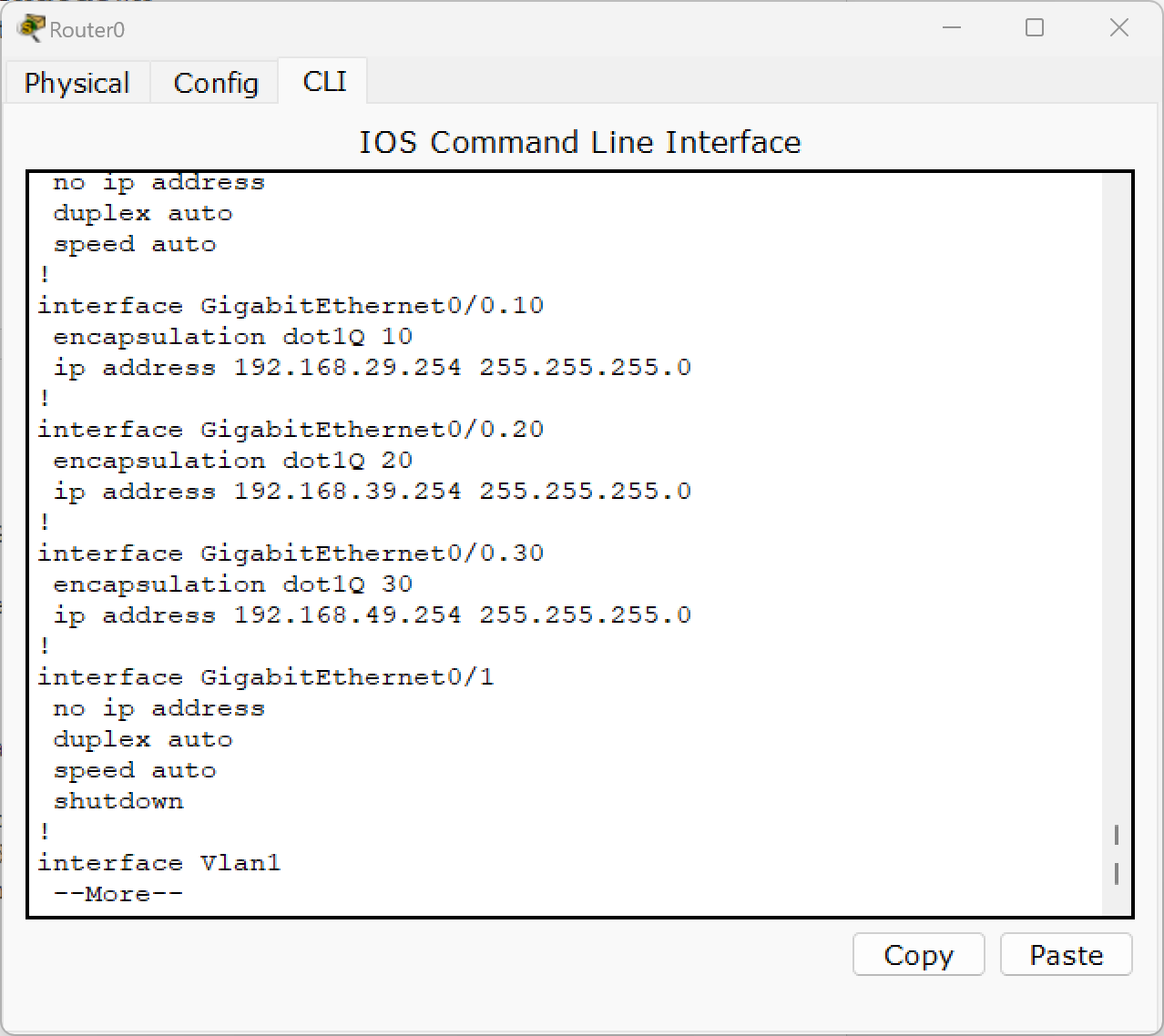

Рисунок 43 – Проверка настройки Router0
Настроим trunk-порт на коммутаторе Switch2 (рисунок 44).
Switch>enable
Switch#configure terminal
Switch(config)#interface GigabitEthernet0/2
Switch(config-if)#switchport mode trunk

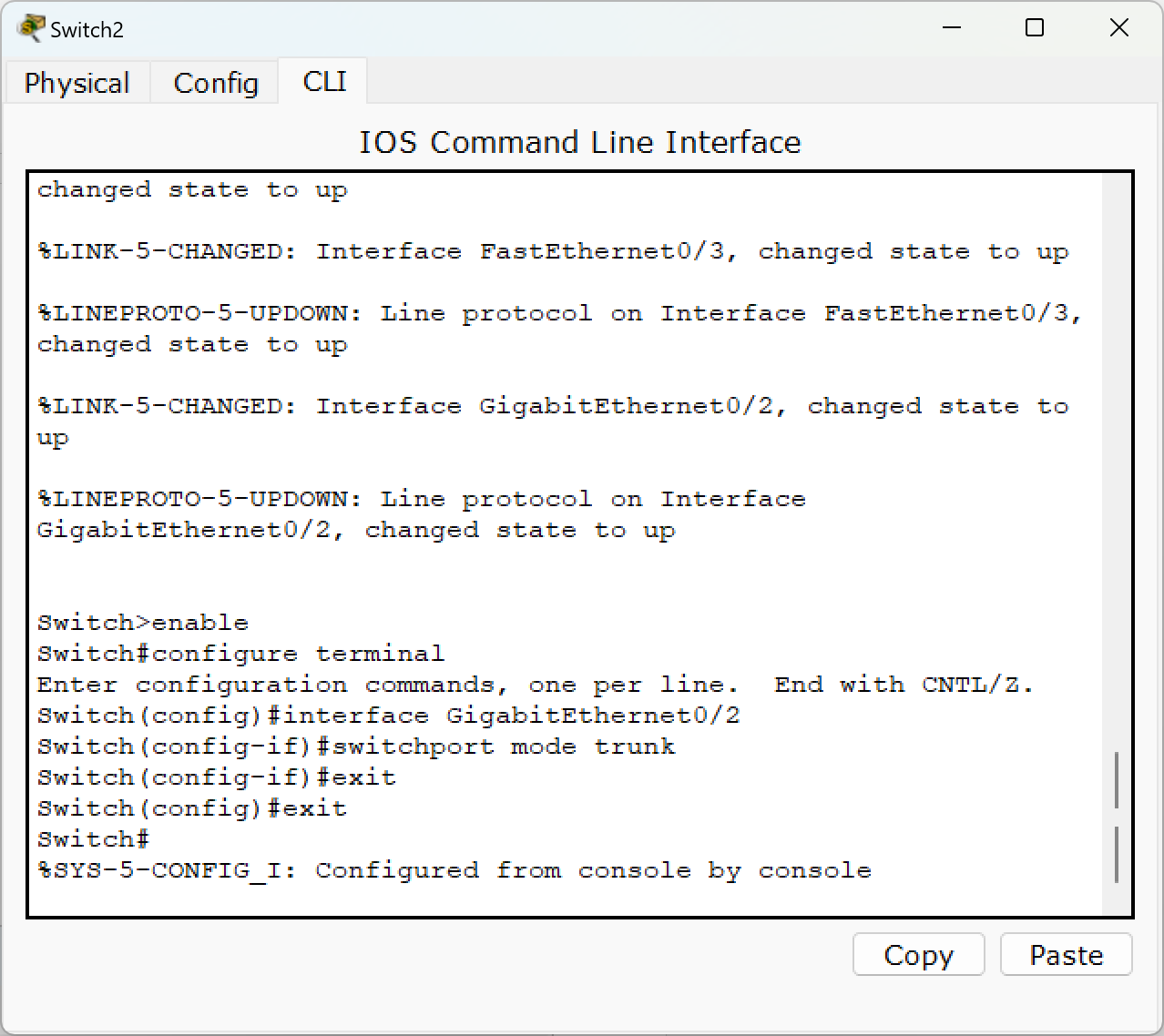

Рисунок 44 - Настройка trunk-порта на коммутаторе Switch2

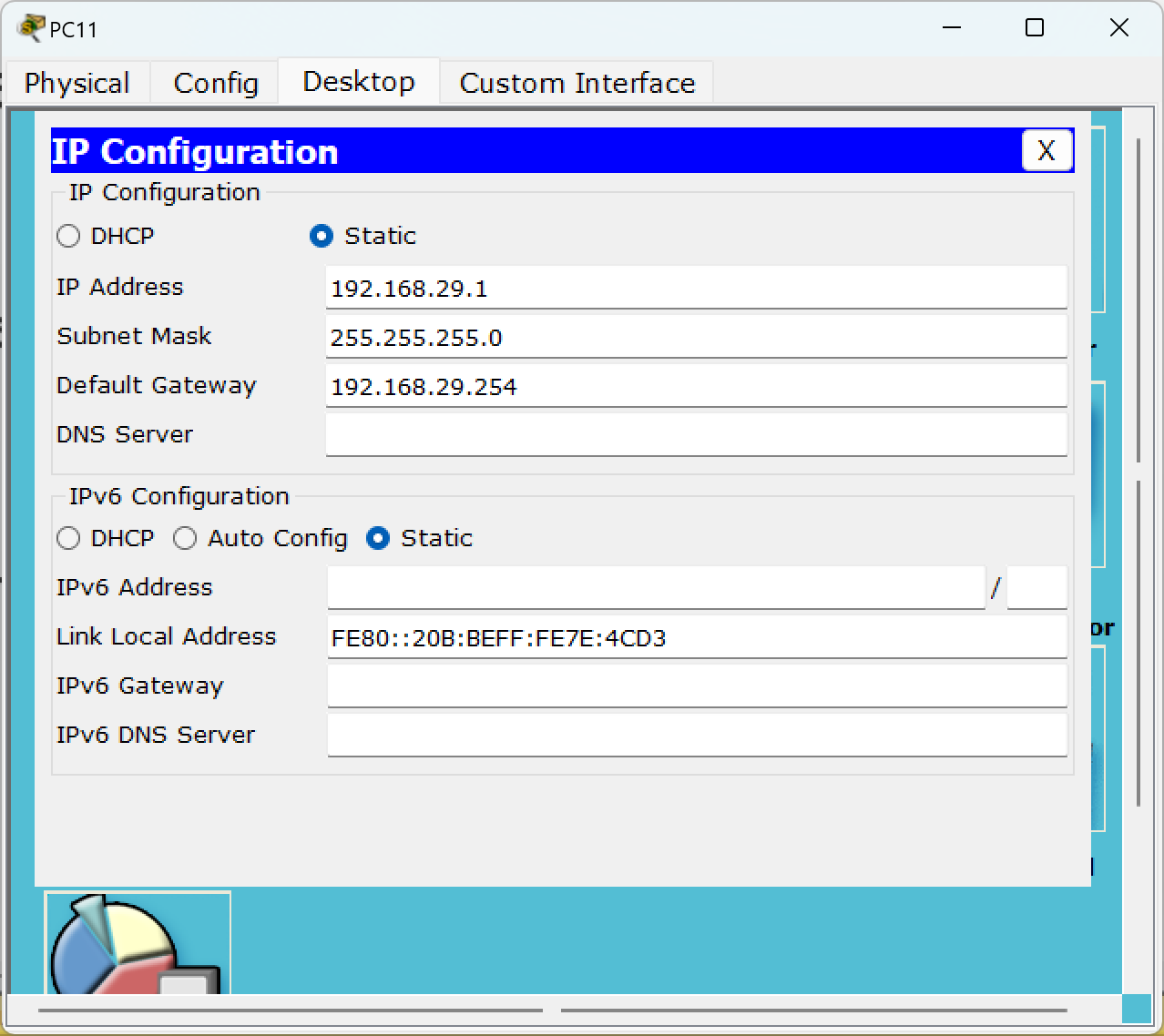

Настроим шлюз по - умолчанию на всех PC, для каждого VLAN10, VLAN20, VLAN30 будет свой шлюз (Для VLAN10 это будет соответствующий IP адрес виртуального подинтерфейса 192.168.29.254) (рисунок 45).
Рисунок 45 – Пример настройки шлюза по умолчанию на РС11
Проверим настройку коммутаторов Switch0, Switch1, Switch2 командой: Switch#show vlan (рисунок 46).
Убедимся, что на каждом из них созданы все VLAN. В противном случае не будет проходить связь между все VLAN.

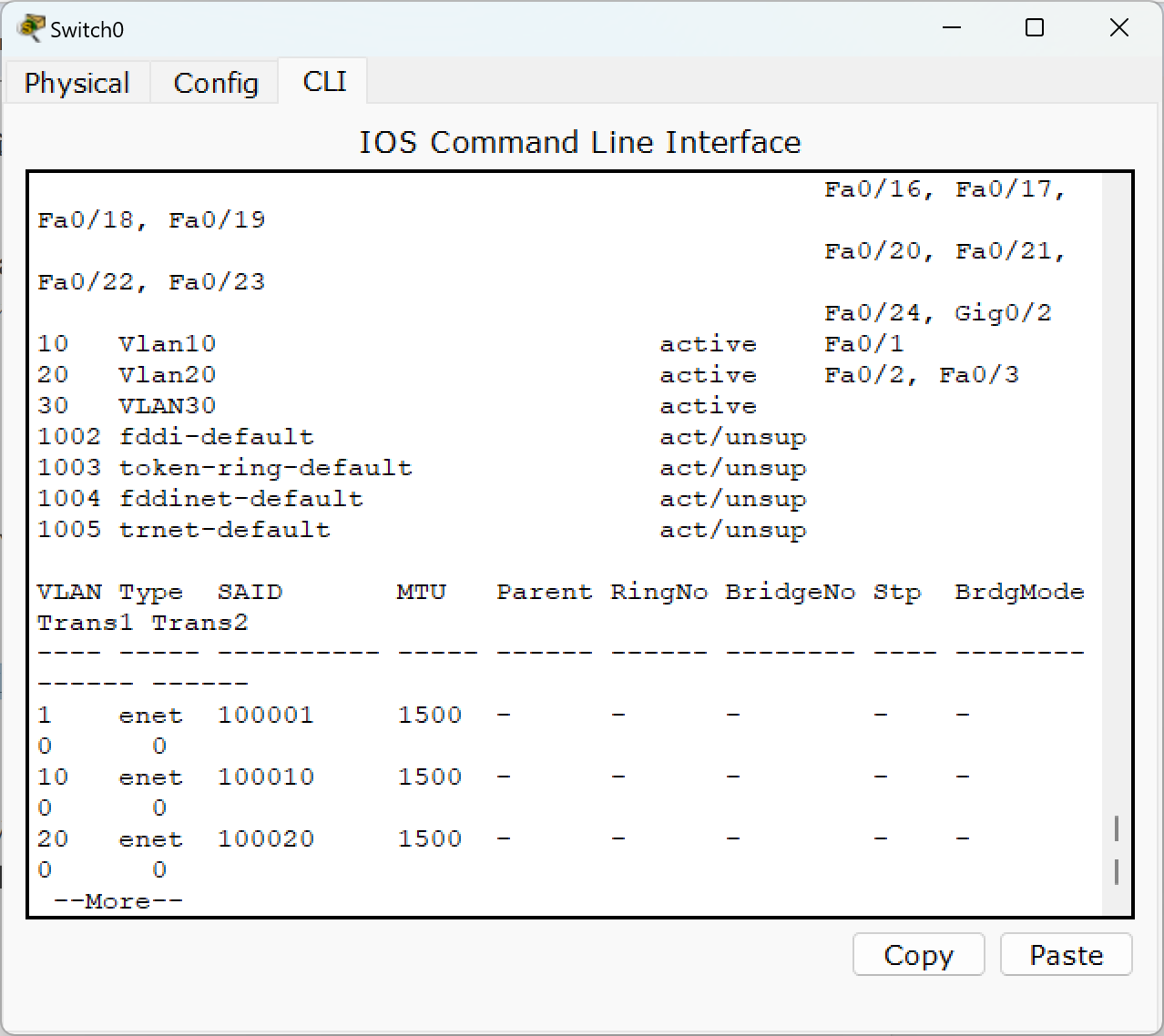

Рисунок 46 – Проверка настройки коммутаторов на примере Switch0
Пример создания VLAN20:
Switch>enable
Switch#configure terminal
Switch(config)#vlan 20
Switch(config-vlan)#name VLAN20
Switch(config-vlan)#exit
Проверим связь между VLAN. Отправим эхо-запрос между PC, находящихся в разных VLAN (к примеру, с VLAN10 на VLAN 20 или на VLAN 30). Убедимся, что все PC доступны (рисунок 47).

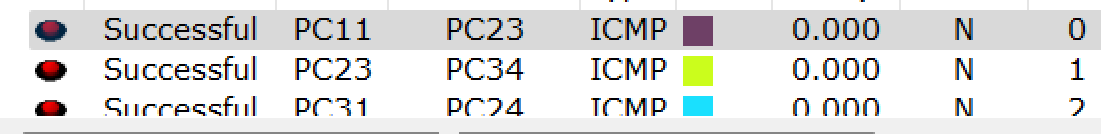

Рисунок 47 – Проверка связи между VLAN
