3.3 Настройка коммутатора Switch2
Определение ПК в access-порты коммутатора
Настроим коммутатор Switch2 Cisco 2960, для этого один раз нажмем по устройству и перейдем во вкладку Command Line Interface (CLI).
Создадим новый VLAN 10, согласно таблице 1 определим его название и назначим портам коммутатора, к которым подключены компьютеры, режим передачи трафика и VLAN 10:
Switch(config)#vlan 10
Switch(config-vlan)#name Vlan 10
Switch(config-vlan)#exit
Настройка портов
Switch(config)#interface fastethernet 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Повторим для VLAN 30. Проверим правильность настроек:
Switch(config)#vlan 30
Switch(config-vlan)#name Vlan 30
Switch(config-vlan)#exit
Switch(config)#interface fastethernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 30
Switch(config-if)#exit
Switch(config)#interface fastethernet 0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 30
Switch(config-if)#exit
Switch#show vlan (выводит основную информацию о VLAN, рисунок 31)
Рисунок 31 - Основная информация по VLANам
Для вывода краткой информации по созданным VLAN введем команду Switch# show vlan brief (рисунок 32).

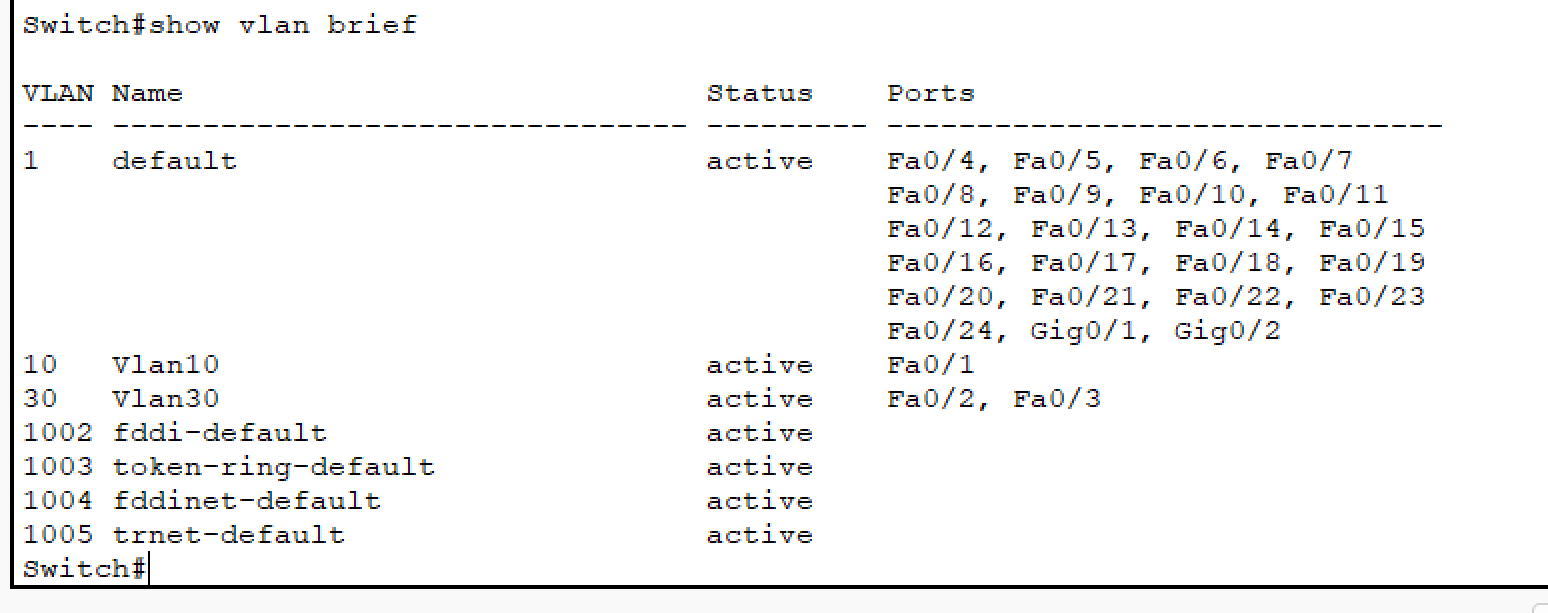

Рисунок 32 – Краткая информация по VLAN
Убедимся в правильности настроек коммутатора Switch2 Cisco 2960, введем команду show running-config и найдем в выведенной информации состояние портов FastEthernet0/1-0/5 (рисунок 33).

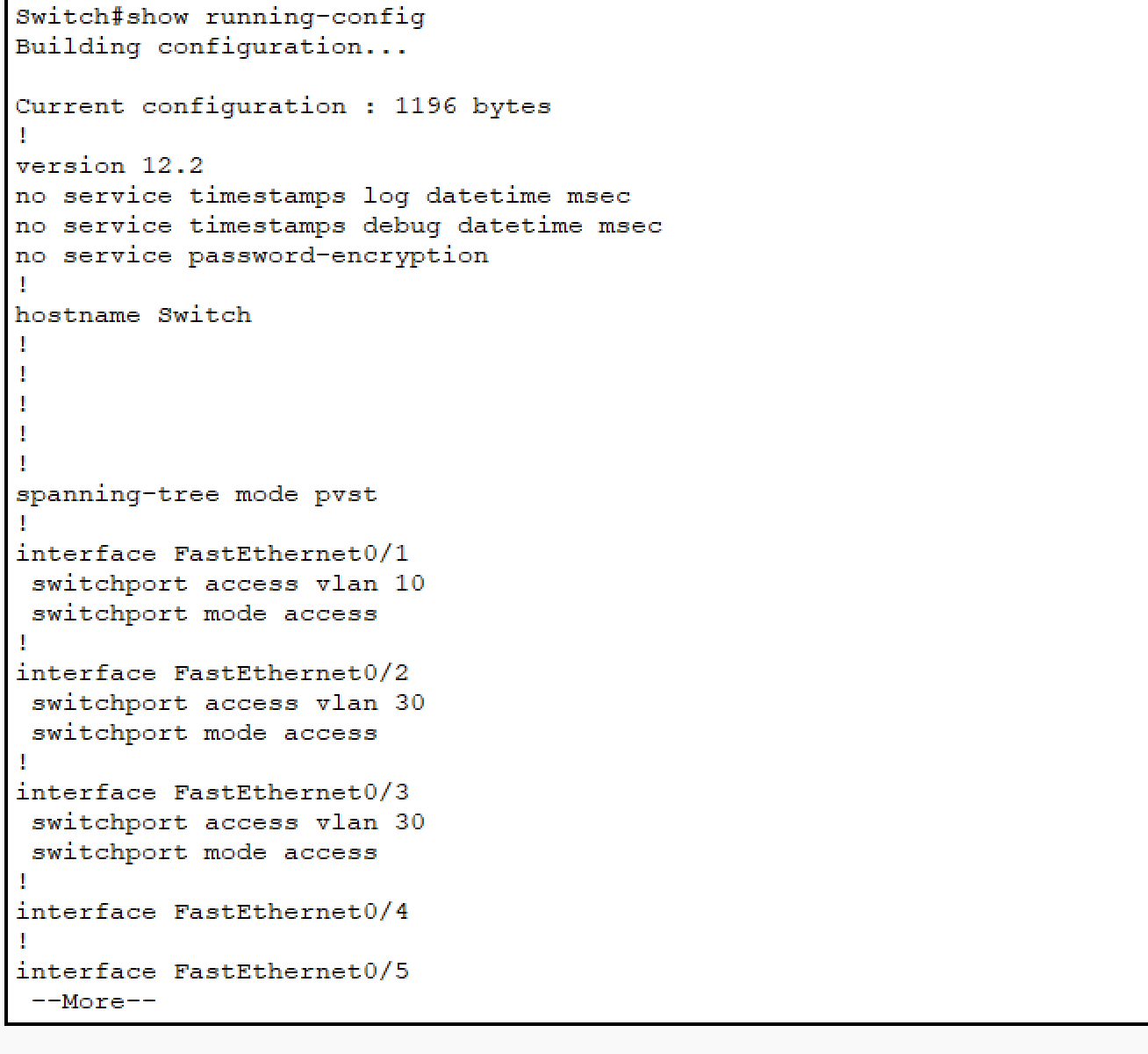

Рисунок 33 - Настройки портов на коммутаторе Switch2
Определение trunk-портов коммутатора
Для организации взаимодействия компьютеров, подключенных к разным коммутаторам, но находящихся в одном VLAN необходимо настроить trunk-порты (trunk-порт позволяет разбить физическое соединение на несколько сегментов). Для этого на Switch2 введем следующие команды (рисунок 34):
Switch#configure terminal
Switch(config)#interface GigabitEthernet 0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#switchport trunk allowed vlan 10,30 //(разрешаем трафик VLAN 10 и 30)

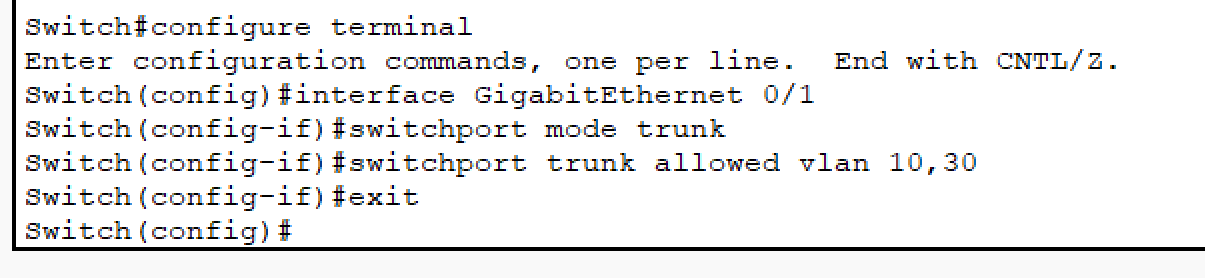

Рисунок 34 - Определение trunk-портов коммутатора Switch2
Отправим эхо-запросы с РС11 на ПК, находящиеся в том же VLAN 10 (РС21, РС31) и в другой VLAN 20, VLAN 30. Убедимся, что ПК, расположенные в одном VLAN доступны, а в другом – нет (рисунки 35-38).

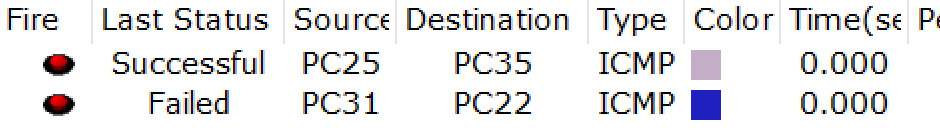

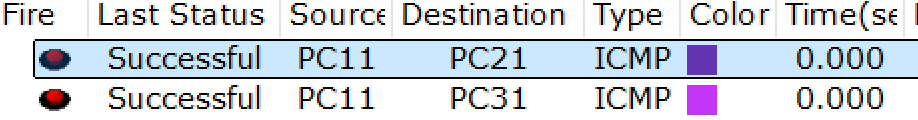

Рисунок 35 – Отправка PDU

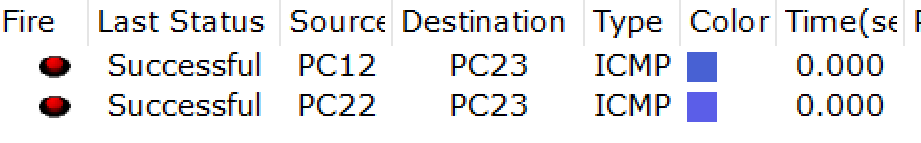

Рисунок 36 – Отправка PDU

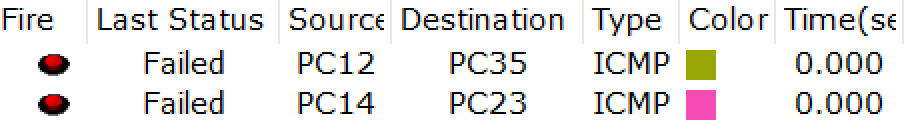

Рисунок 37 – Отправка PDU
Рисунок 38 – Отправка PDU
4 Вывод
Мы изучили и практически освоили процесс настройки технологии виртуальных локальных сетей VLAN (Virtual Local Area Network) с использованием сетевого симулятора Cisco Packet Tracer. Научились настраивать порты коммутатора в режимы access и trunk.
Лабораторная работа №6 (часть 2)
1 Цель работы
Изучить и практически освоить процесс маршрутизации между виртуальных локальных сетей VLAN (Virtual Local Area Network) с использованием сетевого симулятора Cisco Packet Tracer и метода маршрутизации Router-on-а-stick.
