Лабораторная работа №4
Цель работы
Проектирование сети с использованием механизма масок.
Лабораторное задание
Исходные данные:
Имеется ЛВС с адресом 192.168.19.0
Требуется:
Разбить текущую сеть на подсети с использованием механизма масок:
1. Отдел кадров – 4 адреса;
2. Деканат – 10 адресов;
3. Компьютерный класс 1 – 14 адресов;
4. Компьютерный класс 2 – 24 адреса;
5. Компьютерный класс 3 – 30 адресов;
6. Читальный зал – 50 адресов.
Выполнение работы
Составим таблицу адресации для подсетей (таблица 4).
Таблица 4 – Адресация подсетей
Наименование |
IP адрес подсети |
Префикс маски |
Диапазон адресов |
Широковещание |
Отдел кадров |
192.168.19.160 |
/29 |
192.168.19.161 - 192.168.19.166 |
192.168.19.167 |
Деканат |
192.168.19.144 |
/28 |
192.168.19.145 - 192.168.19.158 |
192.168.19.159 |
Компьютерный класс 1 |
192.168.19.128 |
/28 |
192.168.19.129 - 192.168.19.142 |
192.168.19.143 |
Компьютерный класс 2 |
192.168.19.96 |
/27 |
192.168.19.97 - 192.168.19.126 |
192.168.19.127 |
Компьютерный класс 3 |
192.168.19.64 |
/27 |
192.168.19.65 - 192.168.19.94 |
192.168.19.95 |
Читальный зал |
192.168.19.0 |
/26 |
192.168.19.1 - 192.168.19.62 |
192.168.19.63 |
Вывод
Научился проектировать сети с использованием механизма масок.
Лабораторная работа №5
Цель работы
Изучить принципы работы технологии электронного журналирования и ее настройки в локальных сетях, моделируемых в программном продукте Cisco Packet Tracer.
Лабораторное задание
Будет рассмотрен вариант настройки локального и удаленного журналирования событий. В процессе выполнения необходимо составить схему сети с помощью встроенных средств Cisco Packet Tracer, настроить соответствующие порты и сервисы на оборудовании и проверить работу ЛВС.
Выполнение работы
Соберём сетевую топологию согласно заданию. Топология содержит 1 ПК, Server AAA, коммутатор (Cisco 2960), маршрутизатор (Cisco 2811) (рисунок 16).

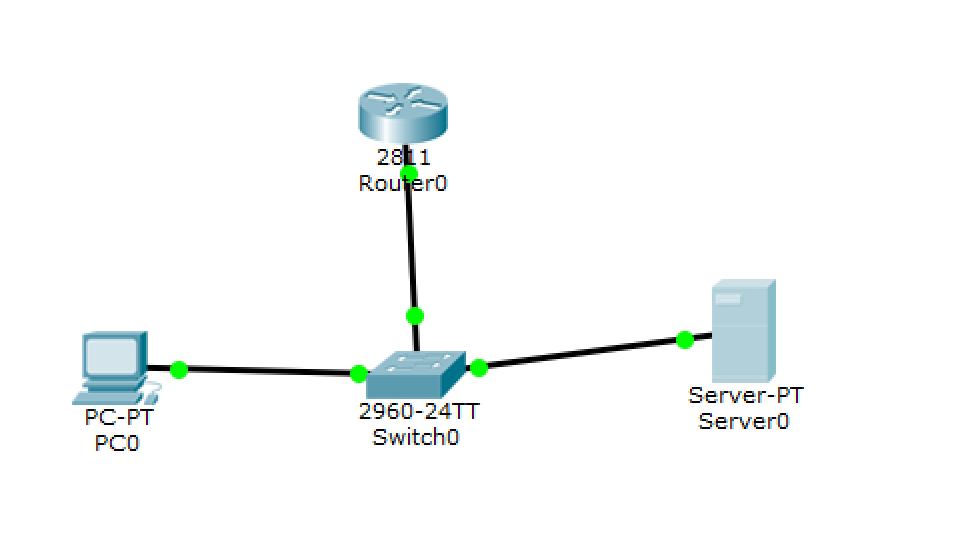

Рисунок 16 – Топология сети
Подключения PC0, Server0 и Router0 осуществим в режиме «Automatically Choose Connection Type».
Настроим IP-адреса на рабочих станциях, серверном и телекоммуникационном оборудовании следующим образом:
Server0 – 192.168.19.10
РС – 192.168.19.20
Router0 – 192.168.19.30
Настроим электронный регистрационный журнал на ТКО. Зайдём в роутер в CLI и выполним следующие команды:
Router>enable
//вход в привилегированный режим
Router#configure terminal
//переход в режим конфигурирования, сокращенно conf t
Router(config)#logging on //включение журналирования событий
Router(config)#logging host 192.168.N.10 //(данные также будут направляться на узел
192.168.N.10)
Router(config)#logging buffered 65535
//(установка размера журнала в байтах)
Router(config)#logging trap debugging //(установка уровня регистрации событий –
в данном случае debugging)
Router(config)#logging userinfo
//(установка регистрации всех подключений и
аутентификации на ТКО)
Router(config)#logging console
//(установка вывода в консоль всех журналируемых
событий)
Router(config)#exit
Router#
%SYS-5-CONFIG_I: Configured from console by console
%SYS-6-LOGGINGHOST_STARTSTOP: Logging to host 192.168.1.10 port 514 started - CLI initiated
Router#conf t
Router(config)#ntp server 192.168.1.10 //(установка сервера синхронизации времени,
расположенного по адресу 192.168.1.10)
Router(config)#exit
Router#show clock
*19:42:33.556 UTC Sun Sep 29 2024
Router#conf t
Router(config)#service timestamps log datetime msec //(установка временной метки ко
всем журналируемым событиям)
Router#show logging
//(просмотр электронного журнала)
Выполнение представлено на рисунках 17-19.

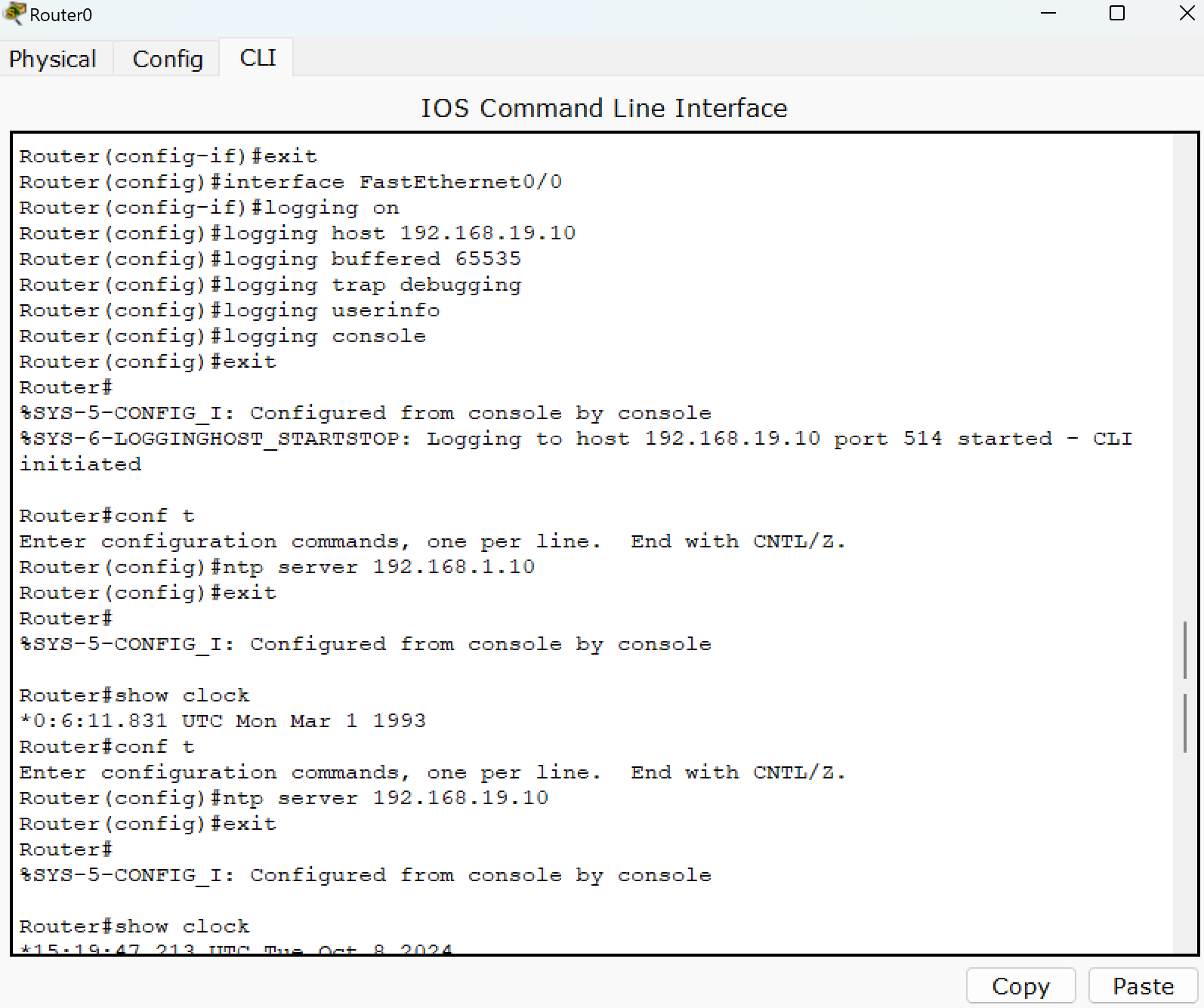

Рисунок 17 – Выполнение команд

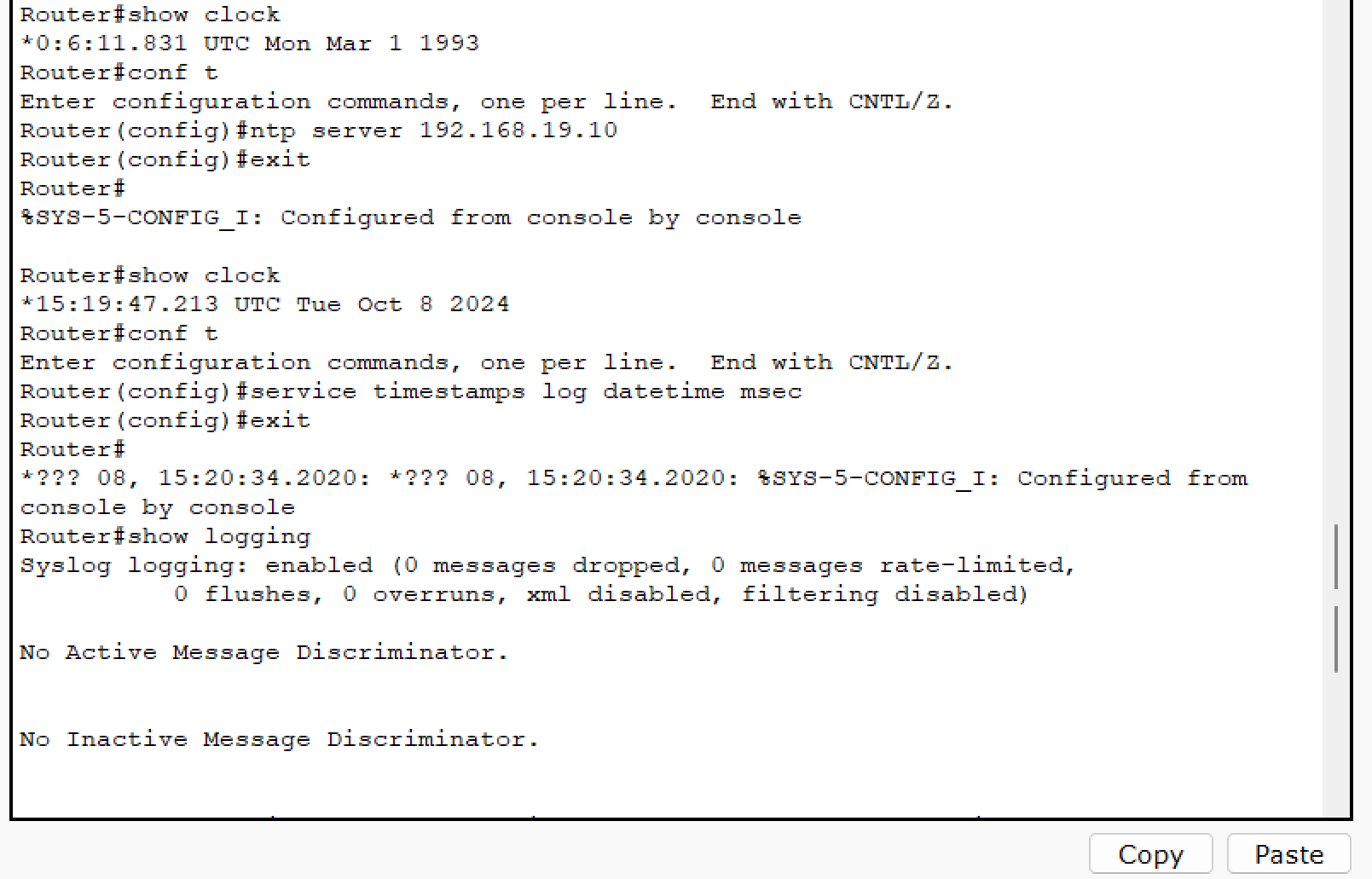

Рисунок 18 – Выполнение команд

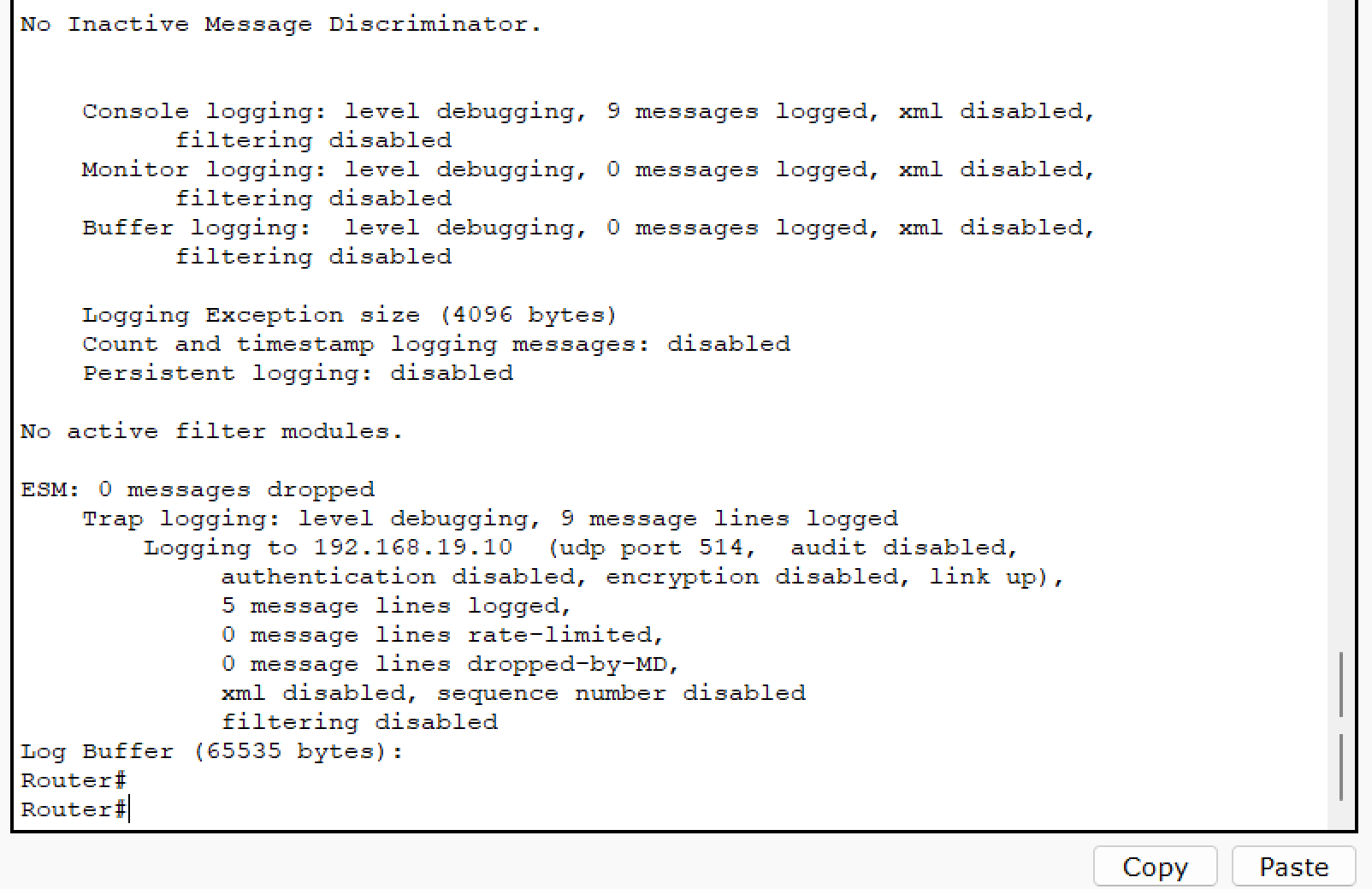

Рисунок 19 – Выполнение команд
Настроим электронный регистрационный журнал на удаленном Syslog-сервере, для этого необходимо открыть меню серверного оборудования, перейти в закладу «Services», выбрать раздел «Syslog» и поставить отметку в поле «On» (рисунок 20).
Сравнить записи на Syslog-сервере и сообщениями, появляющимися в консоли управления маршрутизатора (рисунок 20).

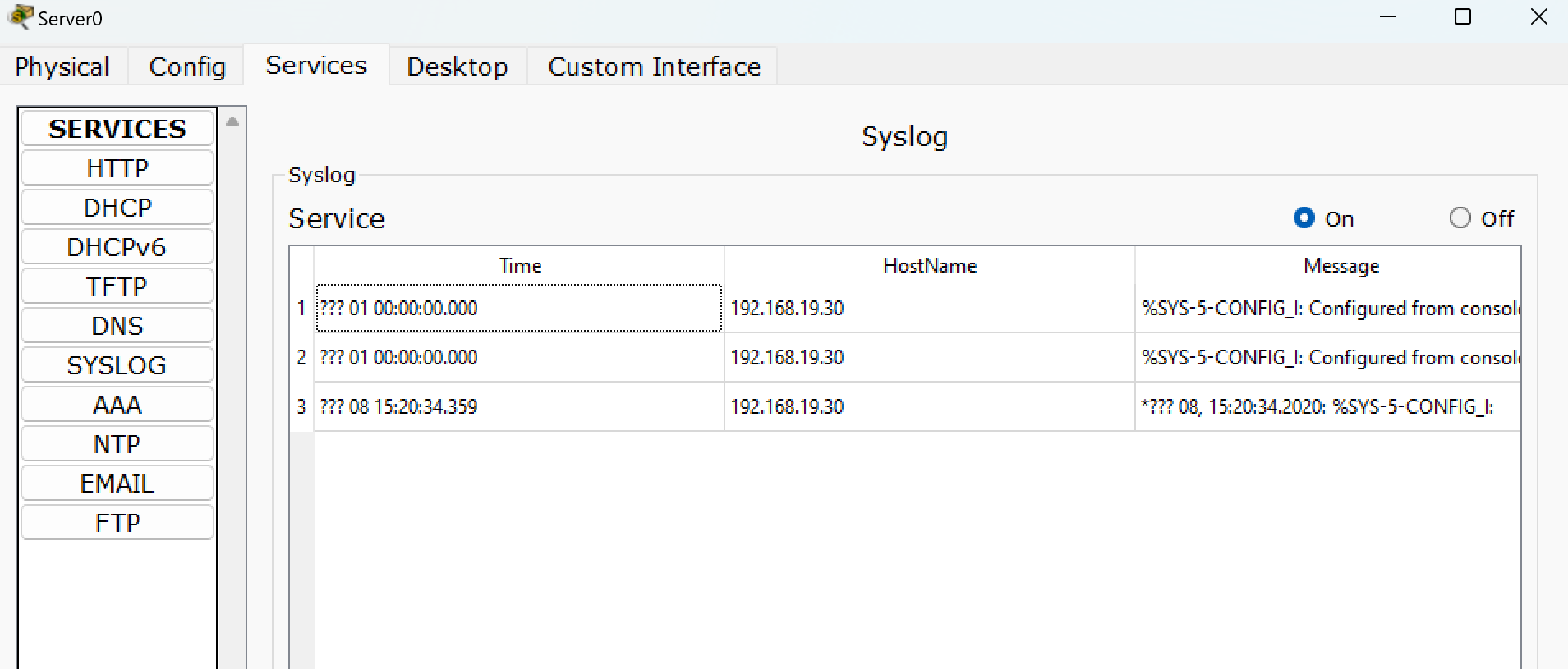

Рисунок 20 – Настройка электронного регистрационного журнала и просмотр записей на Syslog-сервере
Вывод
Мы изучили принципы работы технологии электронного журналирования и ее настройки в локальных сетях, моделируемых в программном продукте Cisco Packet Tracer.
