Лабораторная работа №2
Цель работы
Изучить принципы построения простейших сетей и их настройки с использованием симулятора компьютерных сетей.
Собрать в соответствии с заданием топологии сетей, запустить и настроить виртуальное оборудование.
Лабораторное задание
Организовать простейшие сети:
- компьютер-коммутатор-маршрутизатор-коммутатор-компьютер.
Запустить и настроить виртуальное оборудование.
Выполнение работы
Соберём сетевую топологию согласно заданию. Топология содержит 6 ПК, 2 коммутатора (Cisco 2960), маршрутизатор (Cisco 2811) (рисунок 1).

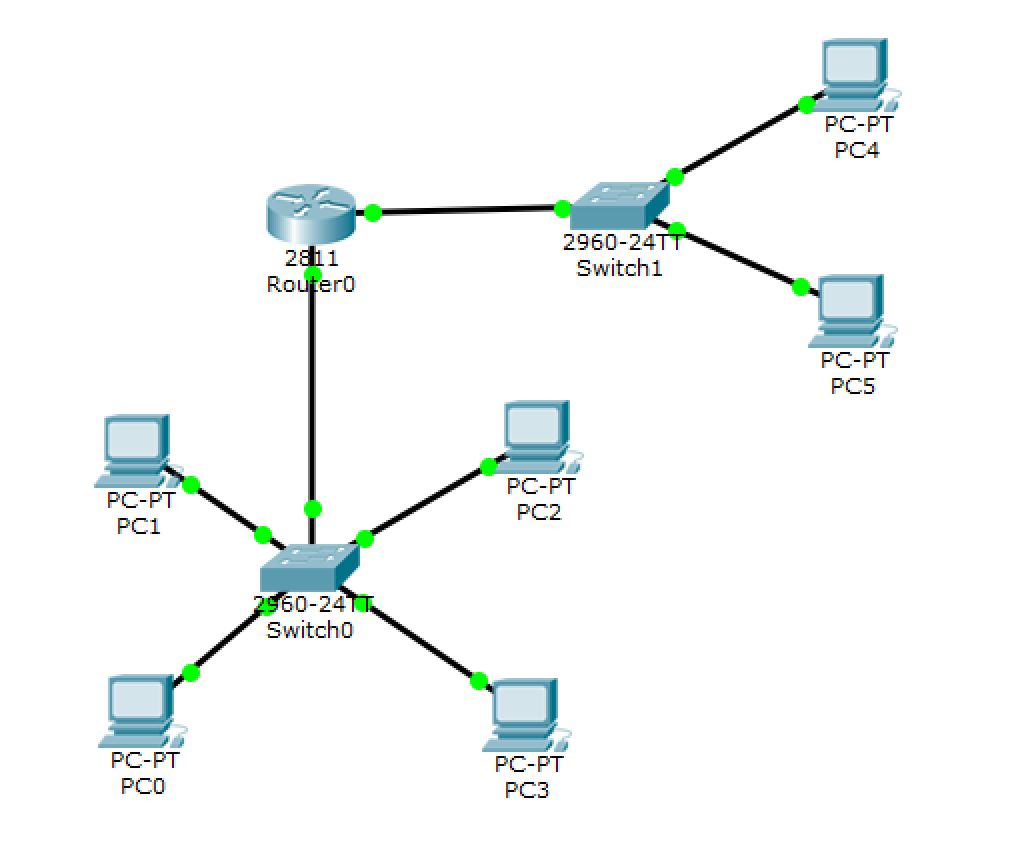

Рисунок 1 – Топология сети
Назначим всем устройствам сетевые адреса согласно таблице 1. Пример сетевого адреса PC1 представлен на рисунке 2.
Таблица 1 – Сетевые адреса устройств
Сетевой элемент |
Интерфейс |
IP-адрес |
Макса подсети |
РС0 |
FastEthernet0 |
192.168.19.1 |
255.255.255.0 |
РС1 |
FastEthernet0 |
192.168.19.2 |
255.255.255.0 |
РС2 |
FastEthernet0 |
192.168.19.3 |
255.255.255.0 |
РС3 |
FastEthernet0 |
192.168.19.4 |
255.255.255.0 |
РС4 |
FastEthernet0 |
192.168.20.1 |
255.255.255.0 |
РС5 |
FastEthernet0 |
192.168.20.2 |
255.255.255.0 |
Router0 |
FastEthernet0/0 |
192.168.19.254 |
255.255.255.0 |
FastEthernet0/1 |
192.168.20.254 |
255.255.255.0 |

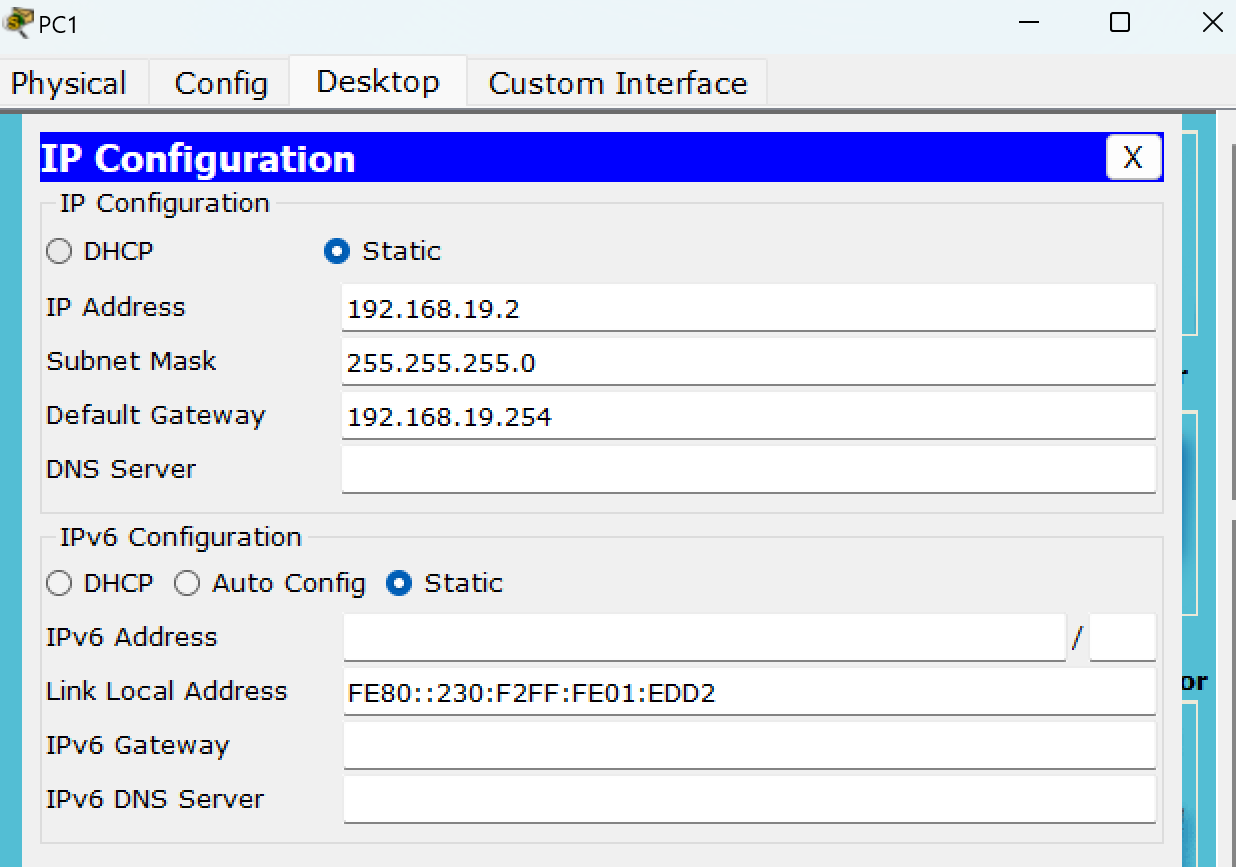

Рисунок 2 – IP-адрес и маска подсети PC1
Аналогичным образом настраиваем остальные компьютеры первого и второго сегмента сети.
Настройка Router0 осуществляется следующим образом. Кликаем мышью по пиктограмме маршрутизатора (Router0) для вызова меню. В появившемся окне переходим на вкладку «Config» и в поле «Interface» поочередно настраиваем FastEthernet0/0 и FastEthernet0/1. Вначале необходимо включить интерфейс, для этого переводим его в режим «On». В поле адрес настраиваем адресацию и маску подсети. На рисунках 3-4 представлена настройка FastEthernet0/0 и FastEthernet0/1 соответственно.

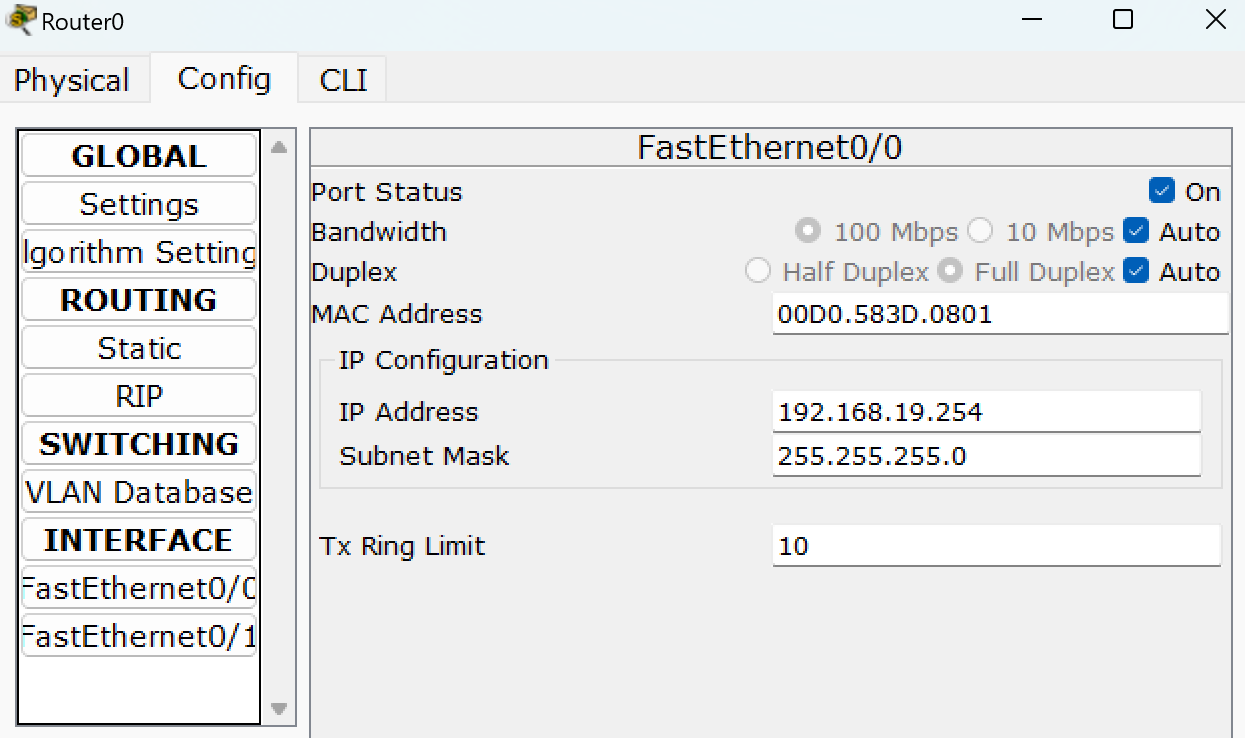

Рисунок 3 – Настройка FastEthernet0/0

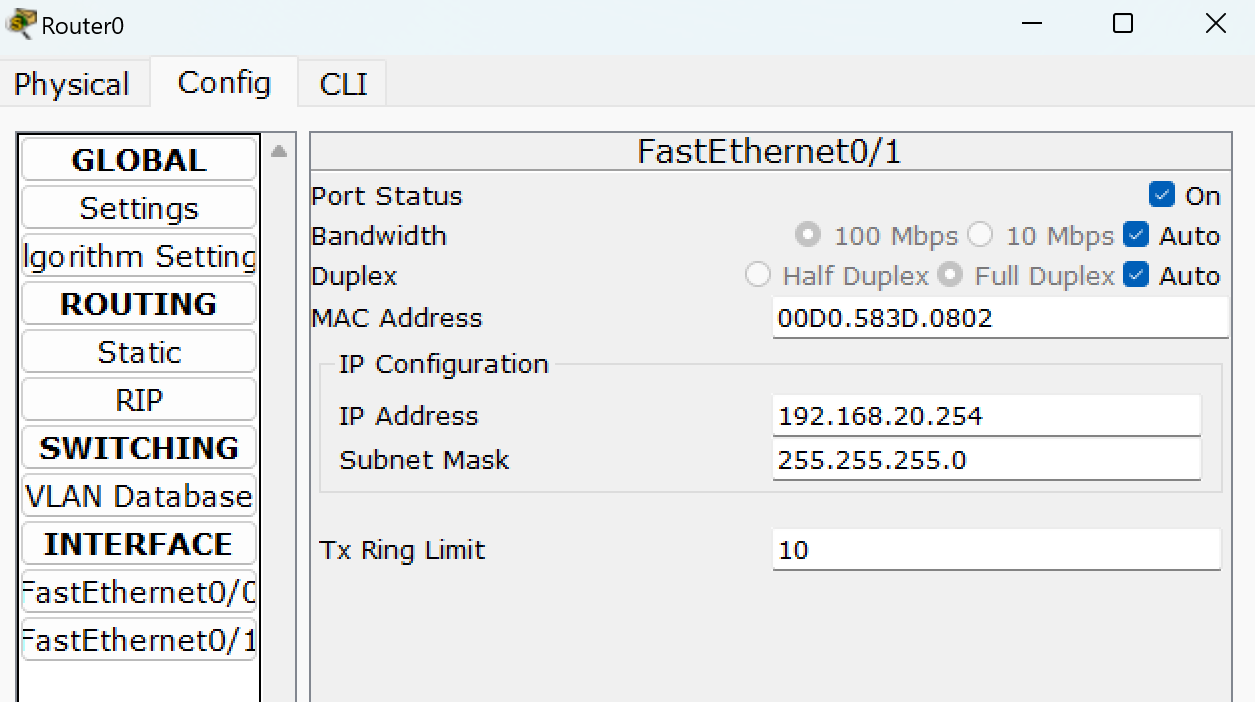

Рисунок 4 – Настройка FastEthernet0/1
Через команду ping проверим связь между компьютерами. На рисунке 5 представлен пример успешной связи компьютеров PC0 и PC2 одного сегмента сети. На рисунке 6 представлен пример успешной связи компьютеров PC1 и PC5 разных сегментов сети.

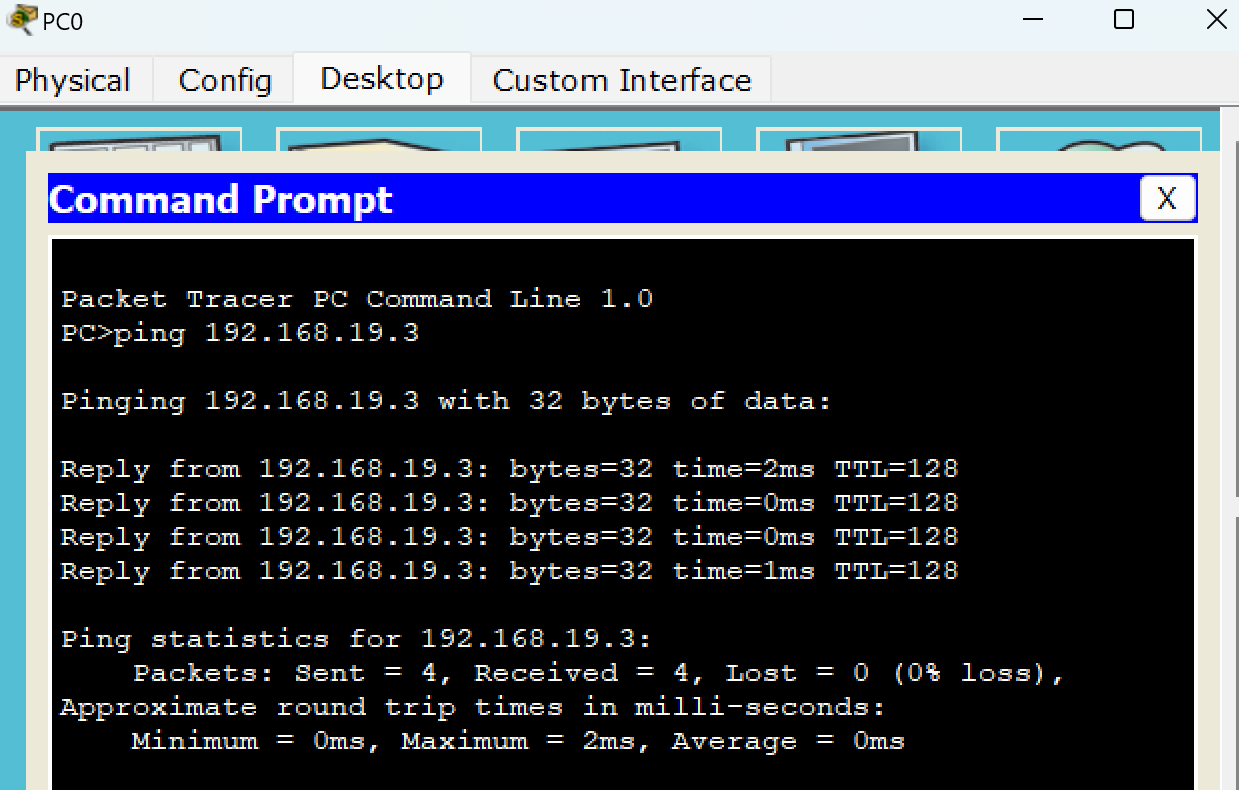

Рисунок 5 – Связь компьютеров PC0 и PC2

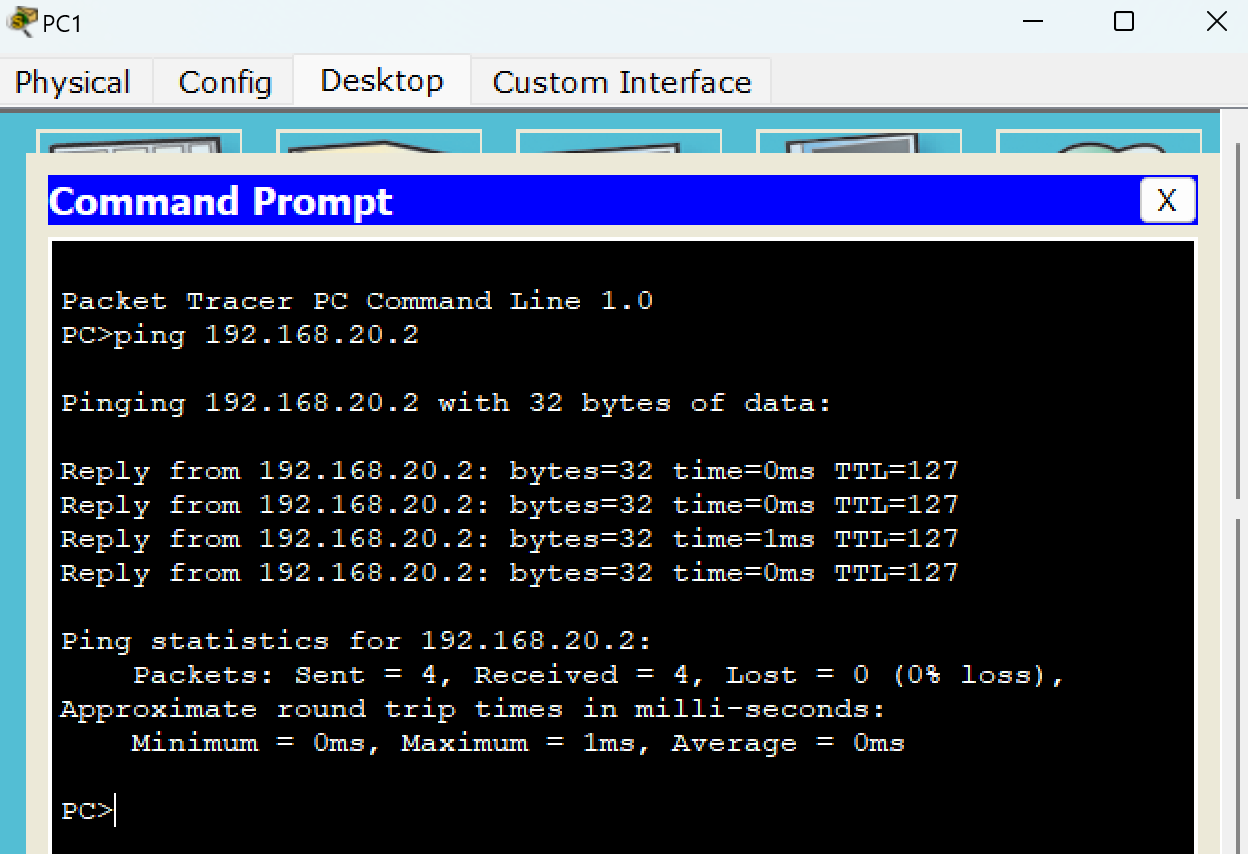

Рисунок 6 – Связь компьютеров PC1 и PC5
Также проверим связь между компьютерами через простой PDU. На рисунке 7 представлен успешный пример связи между компьютерами одной и разных сегментов сети.

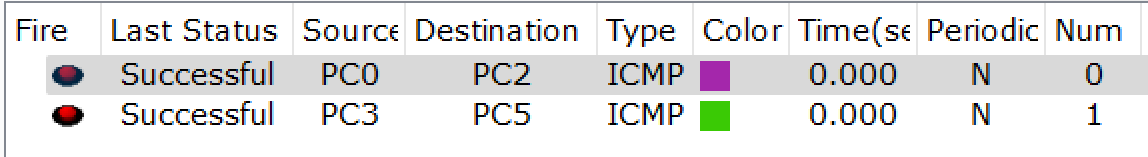

Рисунок 7 – Проверка связи между компьютерами через простой PDU
Вывод
Мы изучили принципы построения простейших сетей и их настройки с использованием симулятора компьютерных сетей. Собрали в соответствии с заданием топологии сетей, запустили и настроили виртуальное оборудование. Убедились в работоспособности сети, провели необходимые тесты.
