МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ

КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Основы программирования в корпоративных информационных системах

Лабораторная работа №4

Москва, 2024 г.

Содержание

1 Цель 3

2 Задачи 3

3 Выполнение работы 3

4 Вывод 23

1 Цель

Данная лабораторная работа посвящена реализации механизма хранения характеристик номенклатуры.

2 Задачи

1. Создать план видов характеристик для хранения видов характеристик.

2. Создать справочник для хранения вариантов значений характеристик.

3. Создать регистр сведений для хранения характеристик

4. Реализовать отбор по характеристикам в справочнике

3 Выполнение работы

Создание плана вида характеристик «Виды характеристик»

Создаем план видов характеристик (рисунок 1).

Рисунок 1 – Создание планов видов характеристик

Добавим тип значения характеристики. У числа длина 32, точность 5. У строки длина 1024. У Дата формат дата и время (рисунок 2).

Рисунок 2 – Добавление типов значения характеристик

Поставим длину наименования 0, чтобы убрать его. Также изменим «Код» на «Название» (рисунок 3-4).

Рисунок 3 – Изменение длины наименования

Рисунок 4 – Изменение названия «Код»

Убрали галочку с автонумерации (рисунок 5).

Рисунок 5 – Убираем автонумерацию

Убираем наименование из ввода по строке, чтобы не было ошибки (рисунок 6).

Рисунок 6 – Настройка ввода по строке

Запустим пользовательский режим и заполним Виды характеристик (рисунок 7).

Рисунок 7 – Пользовательский интерфейс

Создание справочника «Варианты значений характеристик»

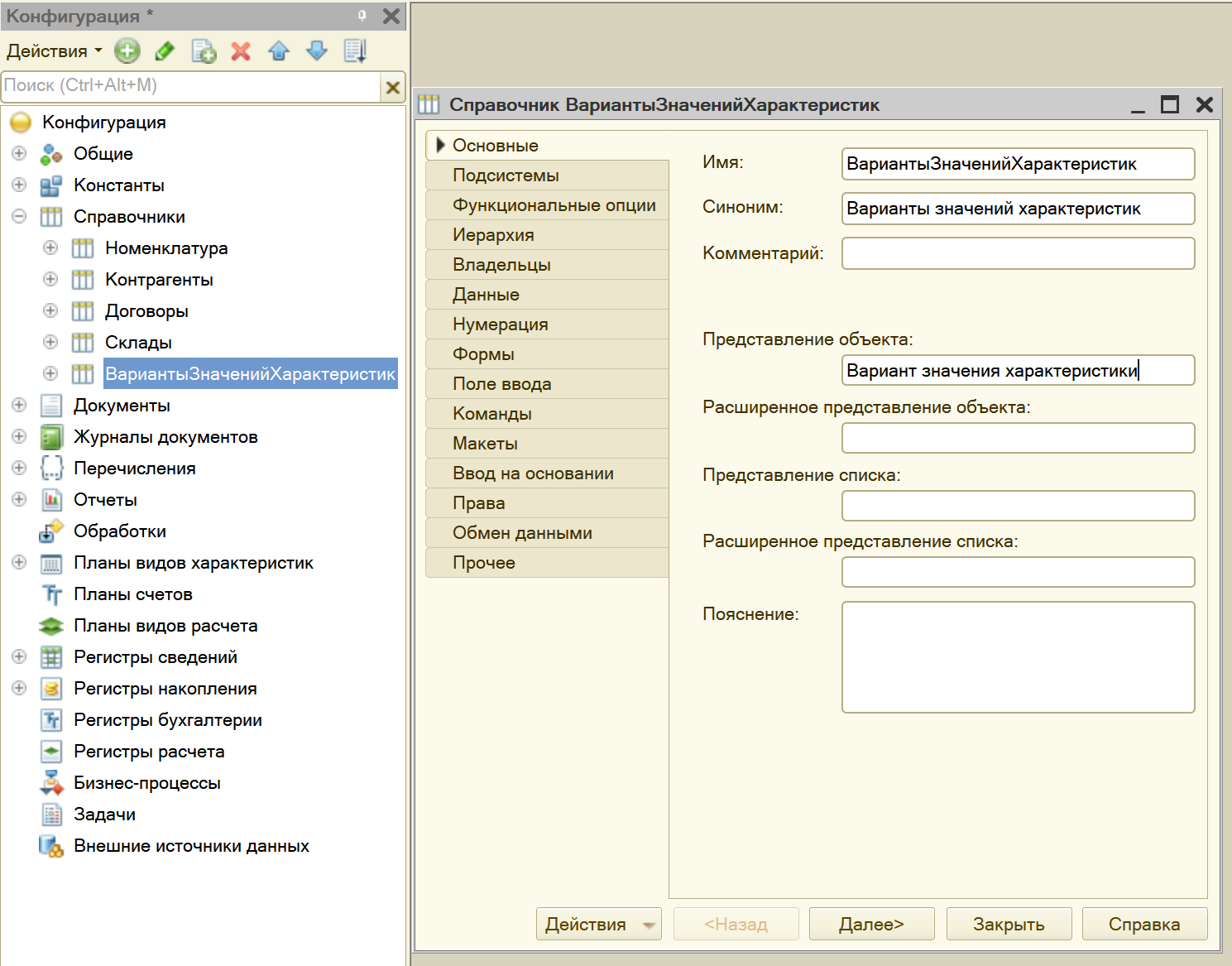

Создаем новый справочник «Варианты значений характеристик» (рисунок 8).

Рисунок 8 – Создание нового справочника

Создаем владельца «Виды Характеристик» (рисунок 9).

Рисунок 9 – Добавление владельца

Вернемся в план видов характеристик и добавим ссылку на новый справочник «Варианты значений характеристик» (рисунок 10).

Рисунок 10 – Добавление ссылки на новый справочник

Запустим пользовательский режим и проверим работу программы (рисунок 11-13).

Рисунок 11 – Пользовательский режим

Рисунок 12 – Пользовательский режим

Рисунок 13 – Пользовательский режим

Создание регистра сведений «Характеристики номенклатуры»

Создаем новый регистр сведений (рисунок 14).

Рисунок 14 – Создание нового регистра сведений

Во вкладке «Данные» добавляем два измерения: Номенклатура и Характеристика. У Номенклатуры тип ссылка на справочник Номенклатура, у Характеристики тип ссылка на план видов характеристик. Также у Номенклатуры поставим галочки Ведущее, Основной отбор и Запрет незаполненных значений. У Характеристики поставим Основной отбор и Запрет незаполненных значений (рисунок 15-16).

Ещё добавим ресурс Значение, тип «Характеристика.ВидыХарактеристик» (рисунок 17).

Рисунок 15 – Заполнение данных

Рисунок 16 – Заполнение данных

Рисунок 17 – Заполнение данных

Добавим связь по типу Характеристика у ресурса «Значение» (рисунок 18).

Рисунок 18 – Настройка связи по типу

Также настроим связи параметров выбора по характеристике (рисунок 19).

Рисунок 19 – Настройка связи параметров выбора

Запустим пользовательский режим и проверим работу программы (рисунок 20).

Рисунок 20 – Заполнение характеристик номенклатуры

Реализация отбора характеристик в справочнике

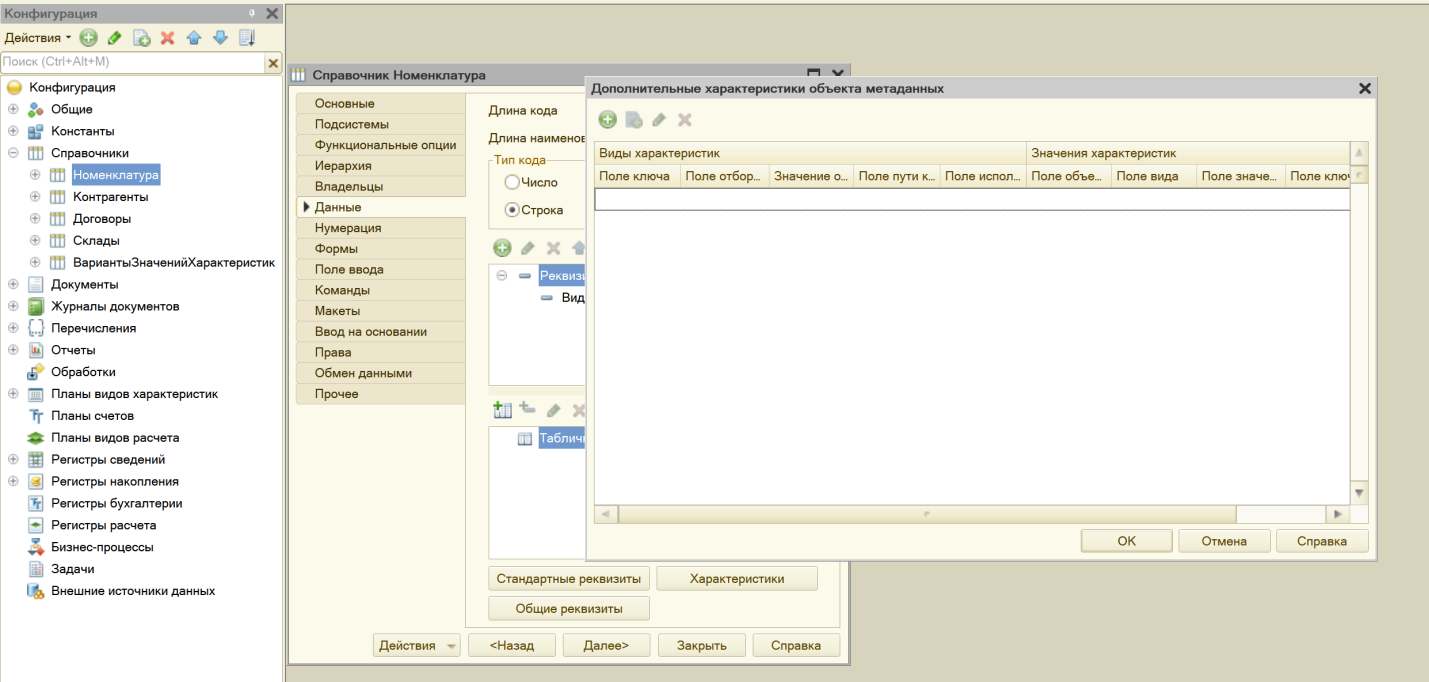

Заходим в справочник «Номенклатура», переходим во вкладку данные, заходим в «Характеристики» (рисунок 21).

Рисунок 21 – Реализация отбора характеристик

Добавим новые данные, виды характеристик и значения характеристик (рисунок 22).

Рисунок 22 – Реализация отбора характеристик

Откроем пользовательский интерфейс, зайдем в настройки списка и сделаем отбор по добавленным характеристикам (количество ножек, цвет и тд.) (рисунок 23 - 24).

Рисунок 23 – Настройка отбора

Рисунок 24 – Настройка отбора

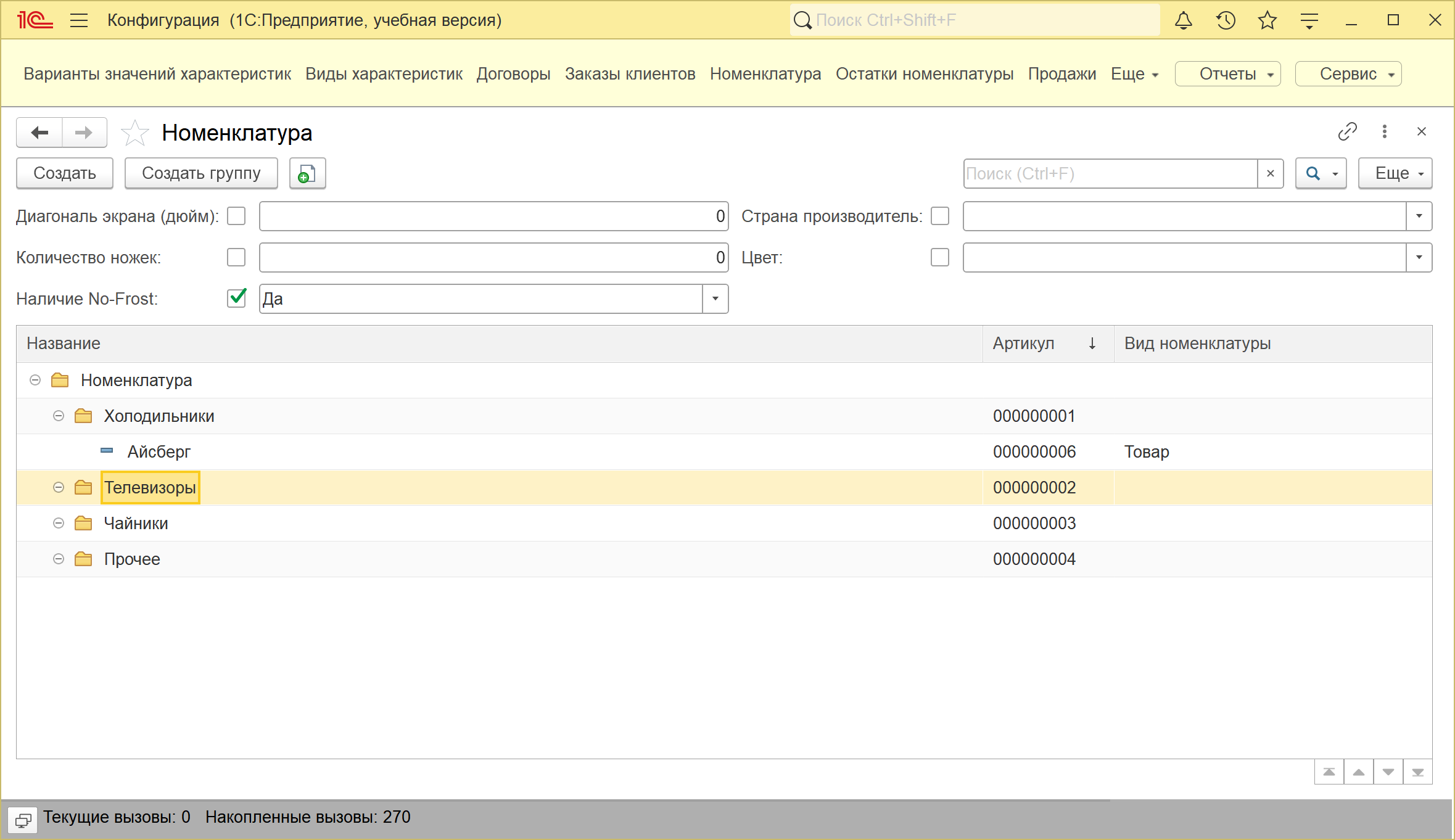

Готовый результат представлен на рисунке 25.

Рисунок 25 – Результат настройки

Дополнительно настроим отображение для пользователя. Создадим группы команд и во вкладке Конфигурация перейдем в интерфейс основного раздела и добавим всё в эти группы (рисунок 26).

Рисунок 26 – Настройка отображения для пользователя

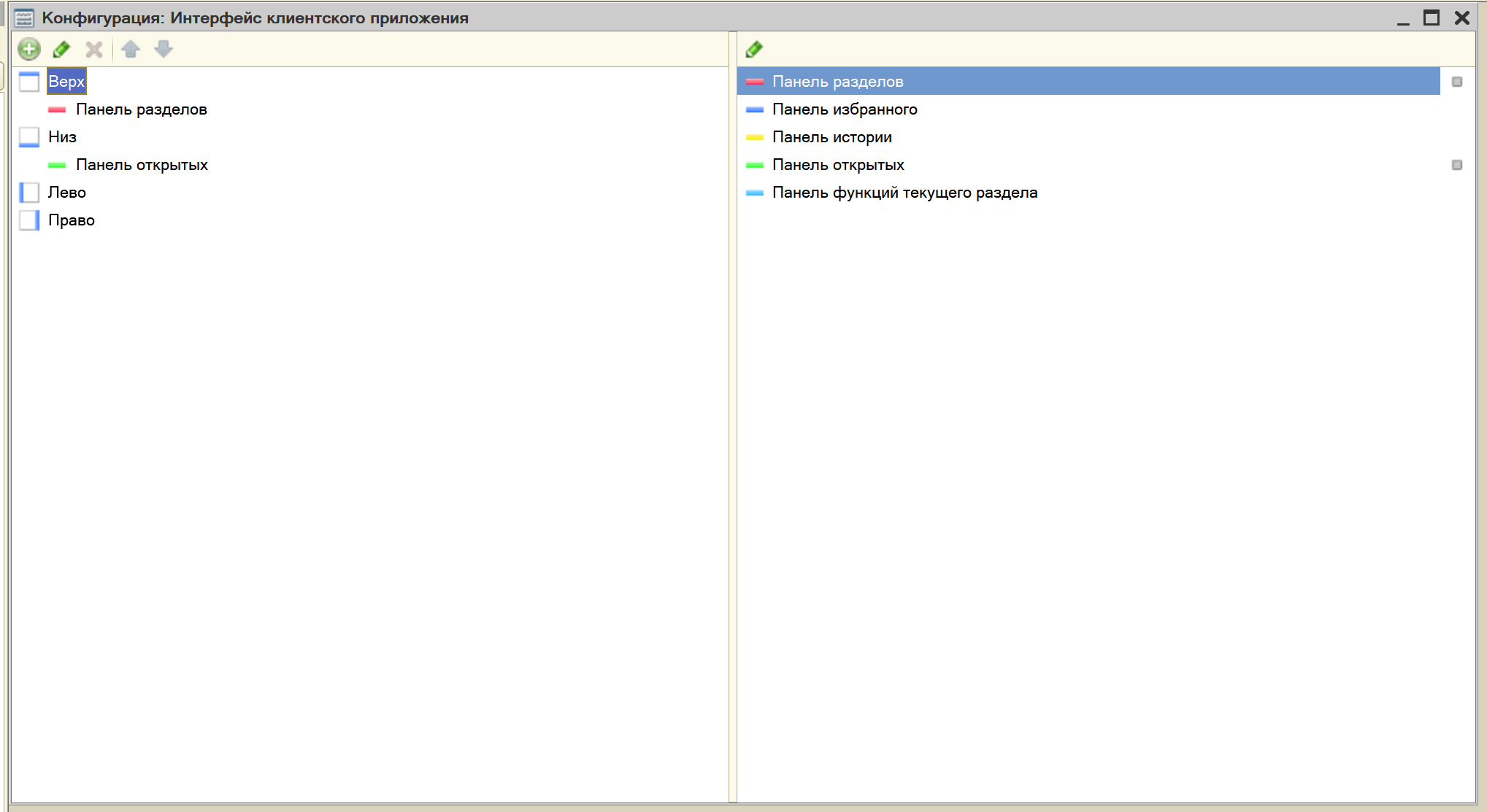

Также откроем интерфейс клиентского приложения и добавим внизу панель открытых, в верху оставим только панель разделов (рисунок 27).

Рисунок 27 – Настройка интерфейса клиентского приложения

Результат представлен на рисунках 28 и 29.

Рисунок 28 – Обновленный интерфейс

Рисунок 29 – Обновленный интерфейс

4 Вывод

В данной лабораторной работе мы реализовали механизмы хранения характеристик номенклатуры.
