Исследование зависимости основной погрешности установки выходного напряжения генератора от частоты

Возьмите из таблицы 3 значения, полученные для третей поверочной точки. На основе этих значений построим график. Для этого по оси х отложим значения частот, по оси у отложим значения напряжений при соответствующих им частотах. Таким образом, на графике получится фрагмент АЧХ генератора (рисунок 7).

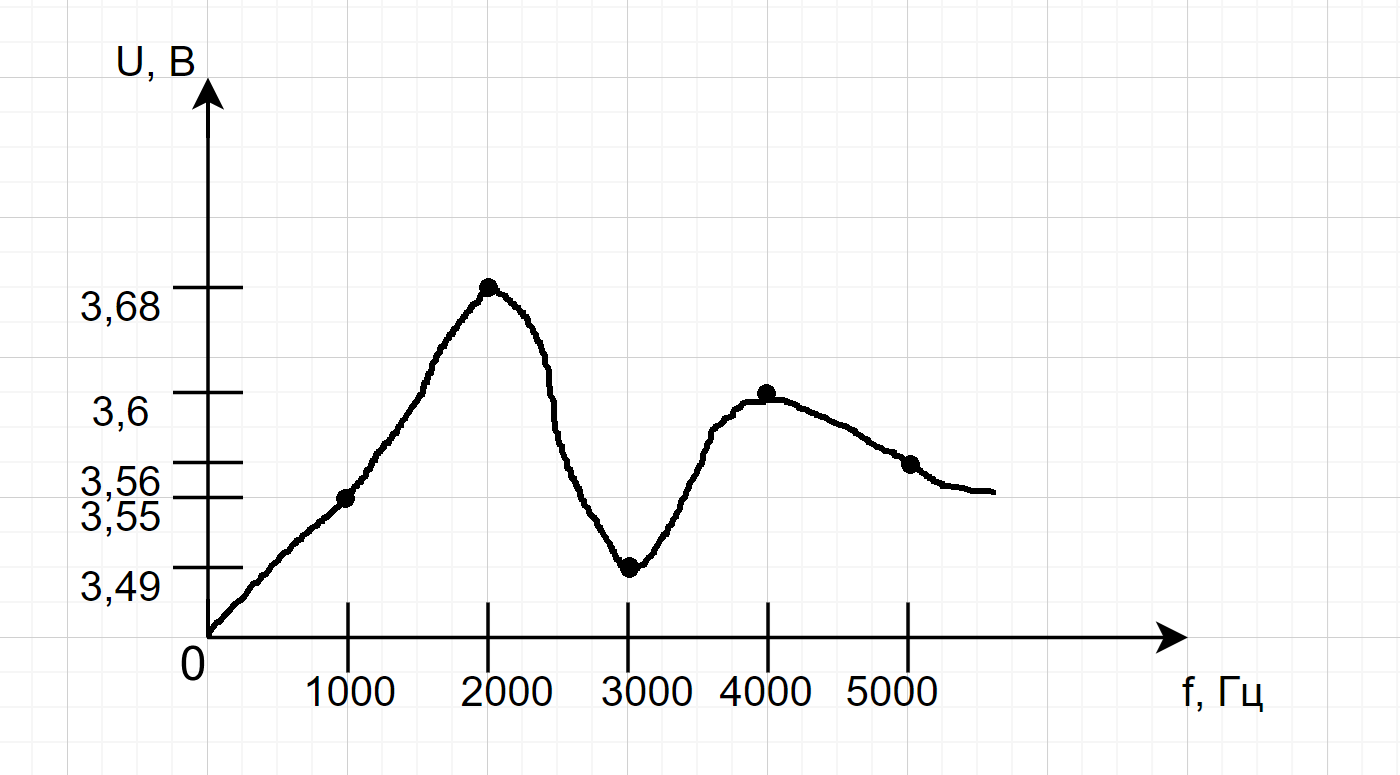

Рисунок 7 – Фрагмент АЧХ генератора

Оценка выходного сигнала с помощью экрана осциллографа

Установим регулятор напряжения на выходе генератора в среднее положение и пронаблюдаем форму сигнала на экране осциллографа. Изменяя напряжение, частоту и форму сигнала на выходе генератора, проследим за изменением изображения на экране осциллографа. Получим на экране осциллографа изображение одного периода сигнала синусоидальной формы (рисунок 8). Зарисуем, указав на рисунке период и амплитуду, измеренные с помощью масштабной сетки (рисунок 9).

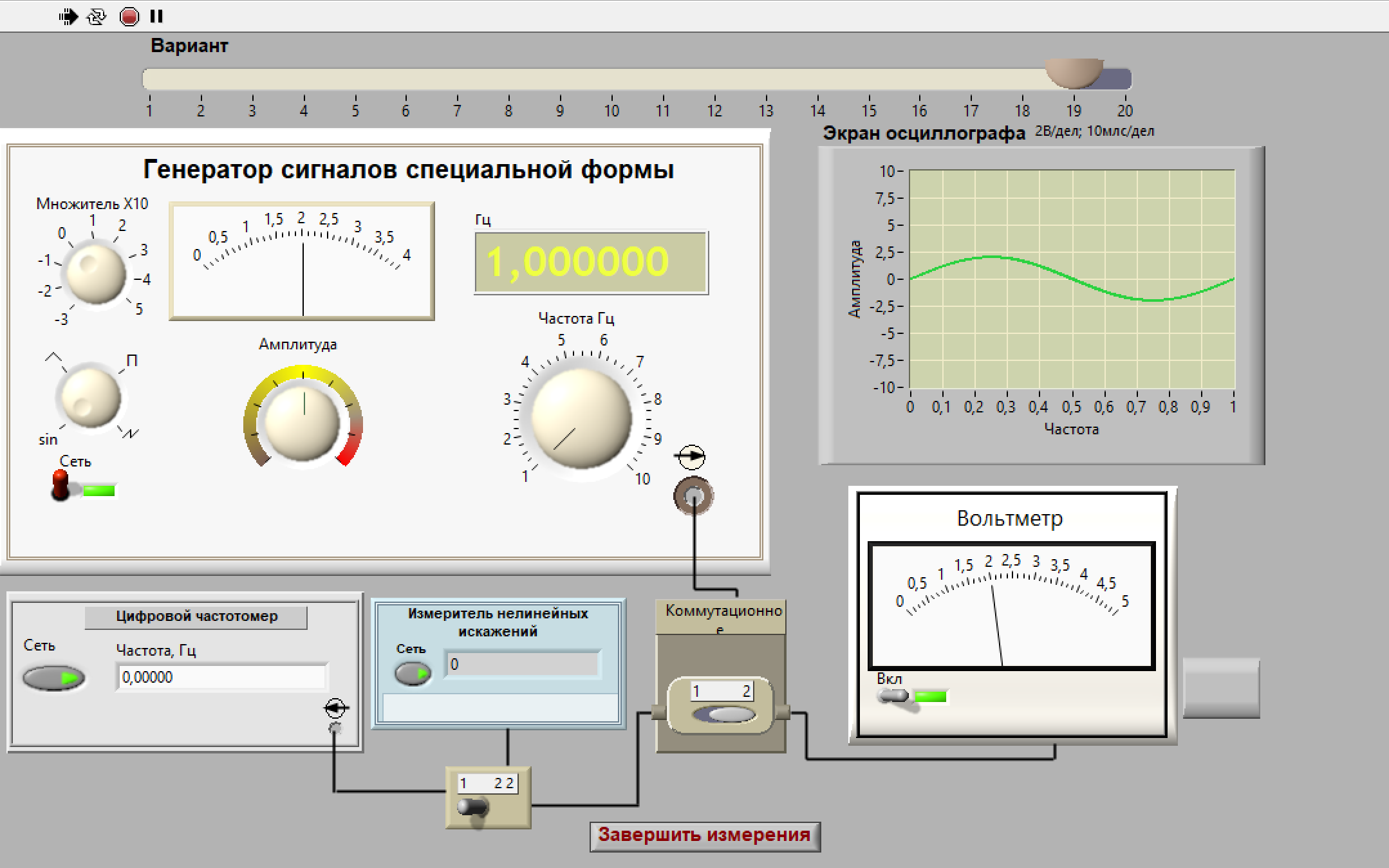

Рисунок 8 - Изображение одного периода сигнала синусоидальной формы

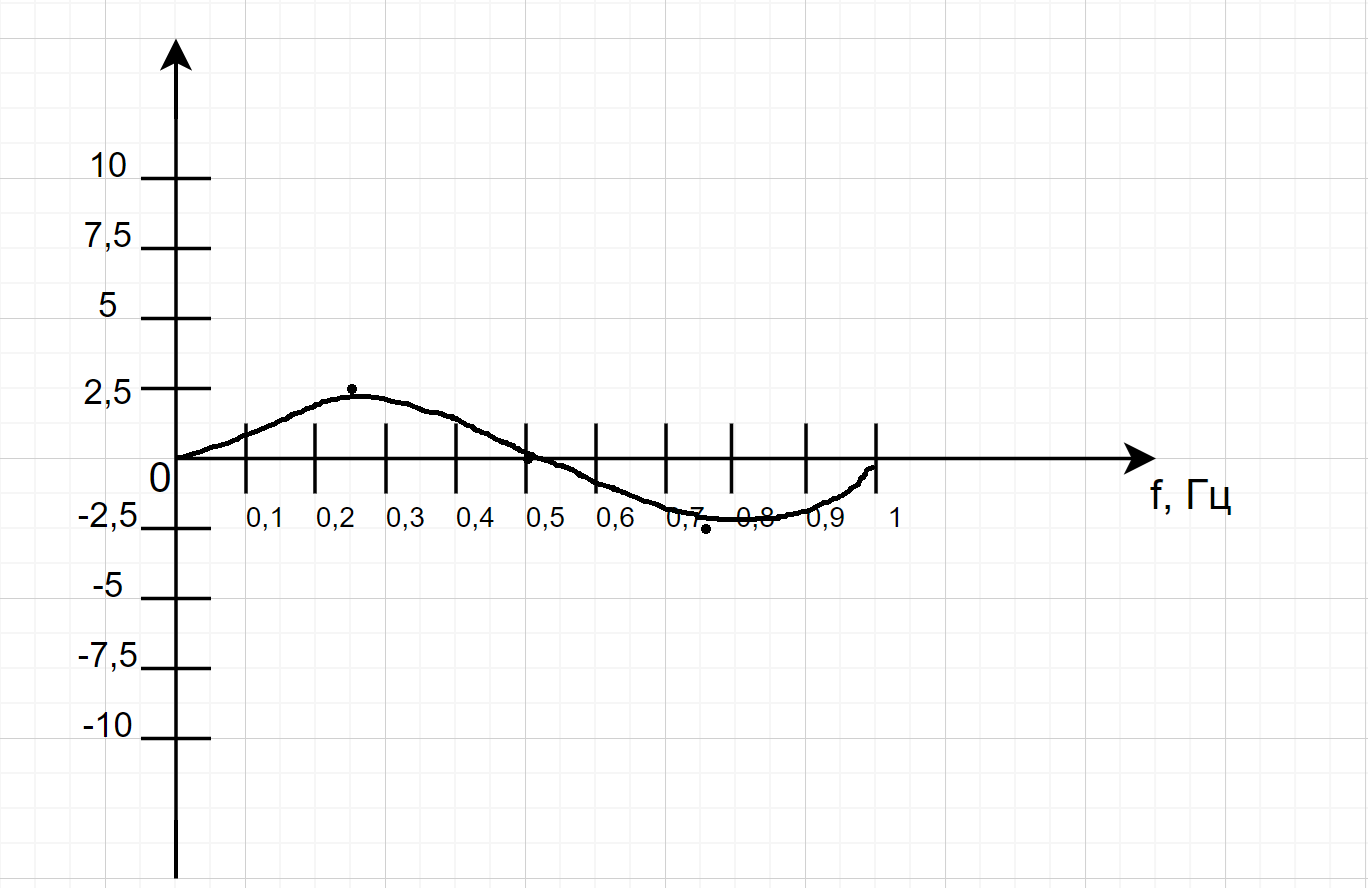

Рисунок 9 - График одного периода сигнала синусоидальной формы

Измерение коэффициента нелинейных искажений

Проведем измерения:

1. Установим БК 1 в положение 1, в БК 2 в положение 2

2. Включим питание измерителя нелинейных искажений

3. Установим напряжение равным 4 В

4. Измерения проведем на частотах из таблицы 4 и заполним её

На рисунках 10-11 представлен пример работы генератора.

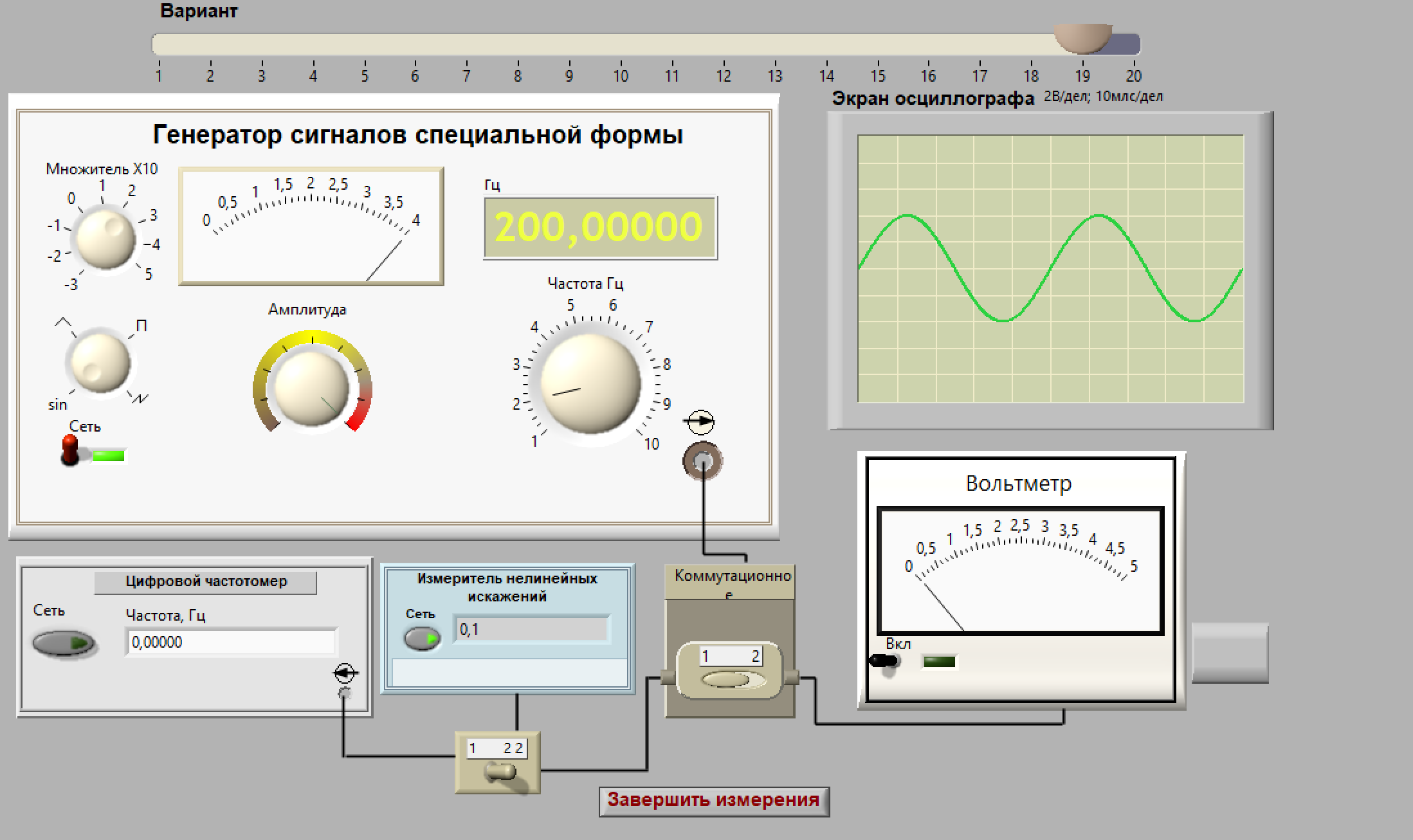

Рисунок 10 – Пример работы генератора

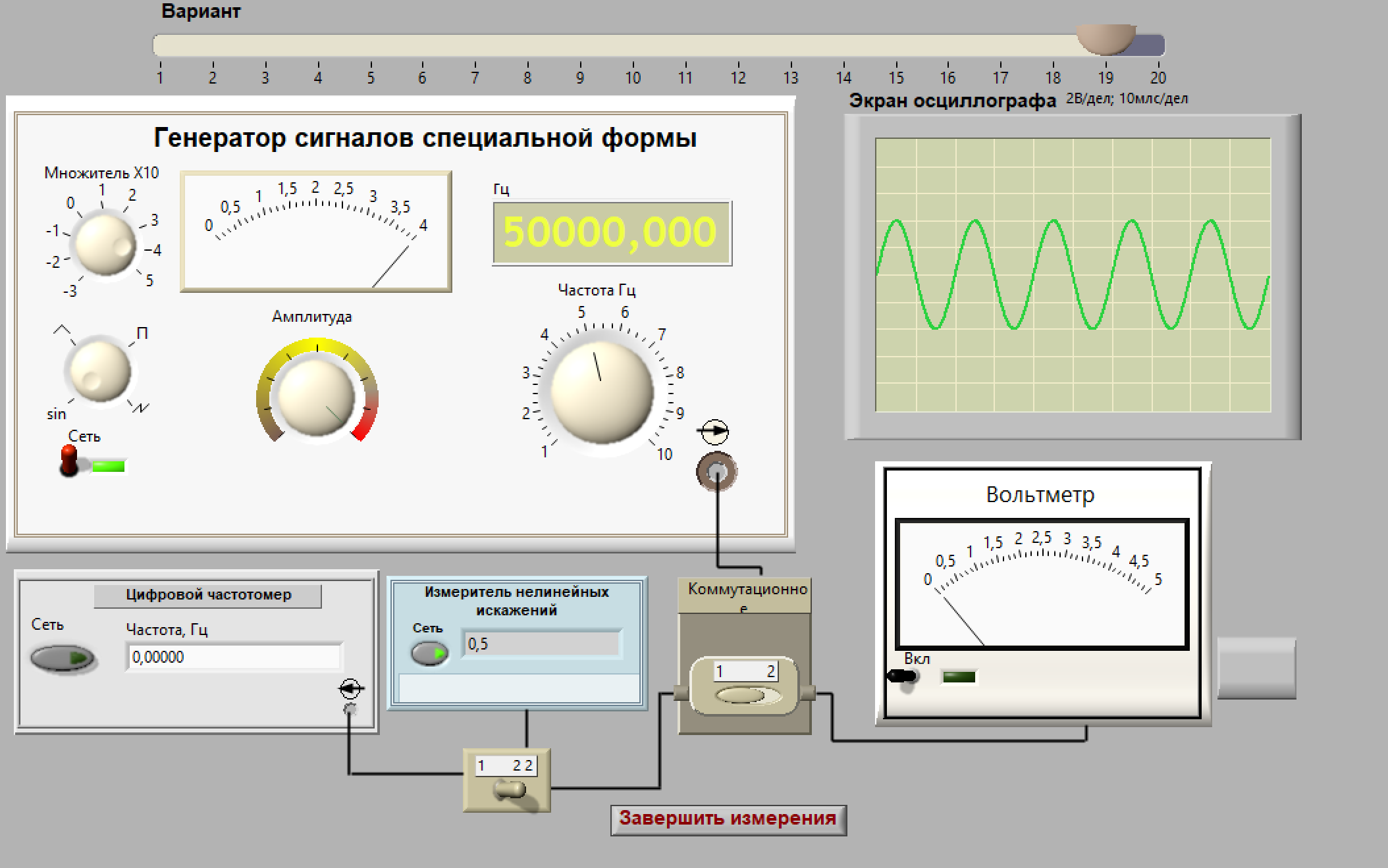

Рисунок 11 – Пример работы генератора

Таблица 4 – Измерение коэффициента нелинейных искажений

Fном, Гц	200 Гц	1 кГц	50 кГц	250 кГц
	0,1	0,1	0,5	1

Сопоставим полученные значения коэффициента нелинейных искажений исследуемого генератора с нормируемыми значениями. Сделаем вывод, что всё находится в пределах нормы, без отклонений.

5 Вывод

Мы приобрели базовые навыки работы с генератором низкочастотных колебаний специальной формы, изучили его метрологических характеристик.

Изучили методы испытаний генератора НЧ, предусмотренных ГОСТ 8.322-78, и приобрели практические навыки поверки прибора.
