Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Ордена Трудового Красного Знамени Федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

(МТУСИ)

Кафедра теории электрических цепей

Лабораторная работа №17

по дисциплине

Теоретические основы электротехники

на тему

Исследование на эвм резонансных явлений в пассивном параллельном колебательном контуре

Проверил: к.т.н Мосичев А. В.

Москва, 2023

Цель работы: c помощью программы Micro-Cap получить входные и передаточные характеристики одиночного параллельного колебательного контура при различных добротностях.

Исходные данные:

Im(Y_вх) = 0;

Y_вх =   – комплексная входная проводимость контура;

Im(Y_вх) =

 ;

 ;

 – резонансная частота;

 – характеристическое сопротивление;

 – добротность;

 – нижняя граничная частота;

 ;

 – верхняя граничная частота;

 ;

П = f₂ – f₁ – абсолютная полоса пропускания;

 – комплексное входное сопротивление;

 – модуль входного сопротивления при условии, что меняется только частоты источника напряжения;

 – фаза входного сопротивления в градусах;

I =    ,  – комплексные токи;

 – добротность последовательного контура;

 – сопротивление;

 – резонансная частота контура;

 – комплексное входное сопротивление;

 – модуль входного сопротивления при резонансе.

Предварительный расчёт

1. Расчет для параллельного колебательного контура

Рис. 1.1 Расчет величины индуктивности

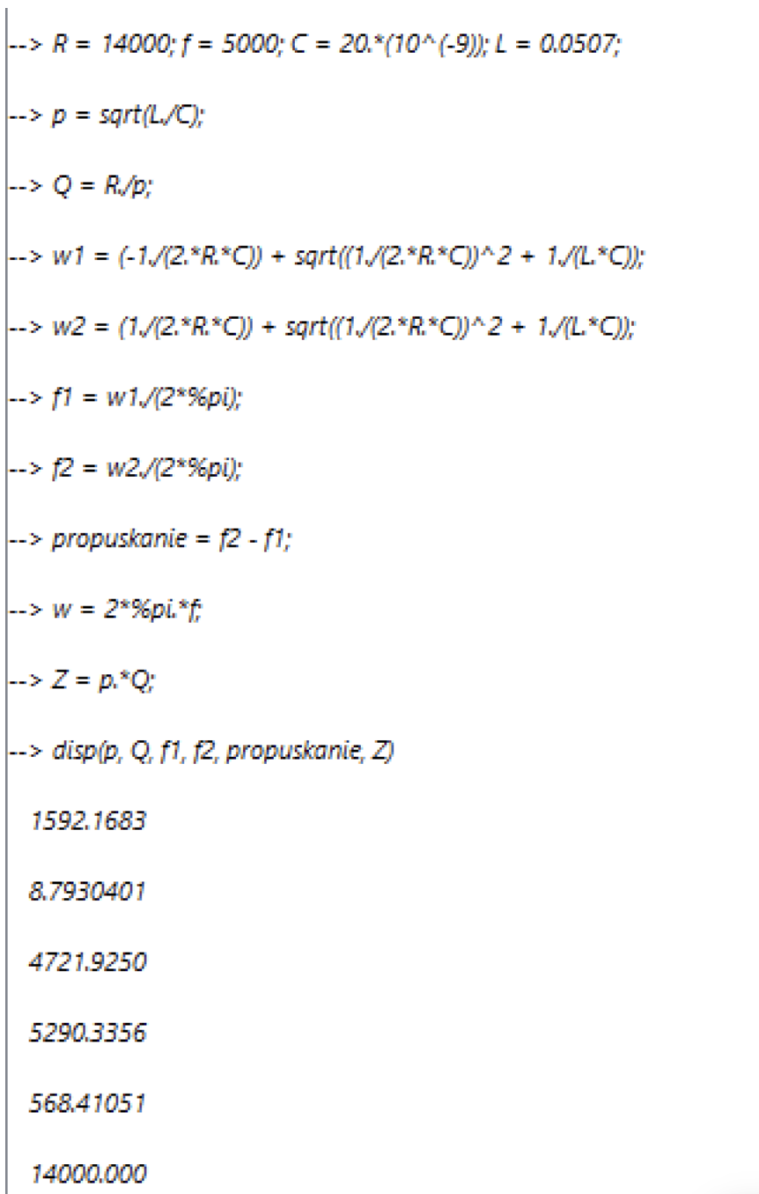

Рис. 1.2 Расчет величин

2. Расчёт и построение графика зависимости модуля входного сопротивления от частоты

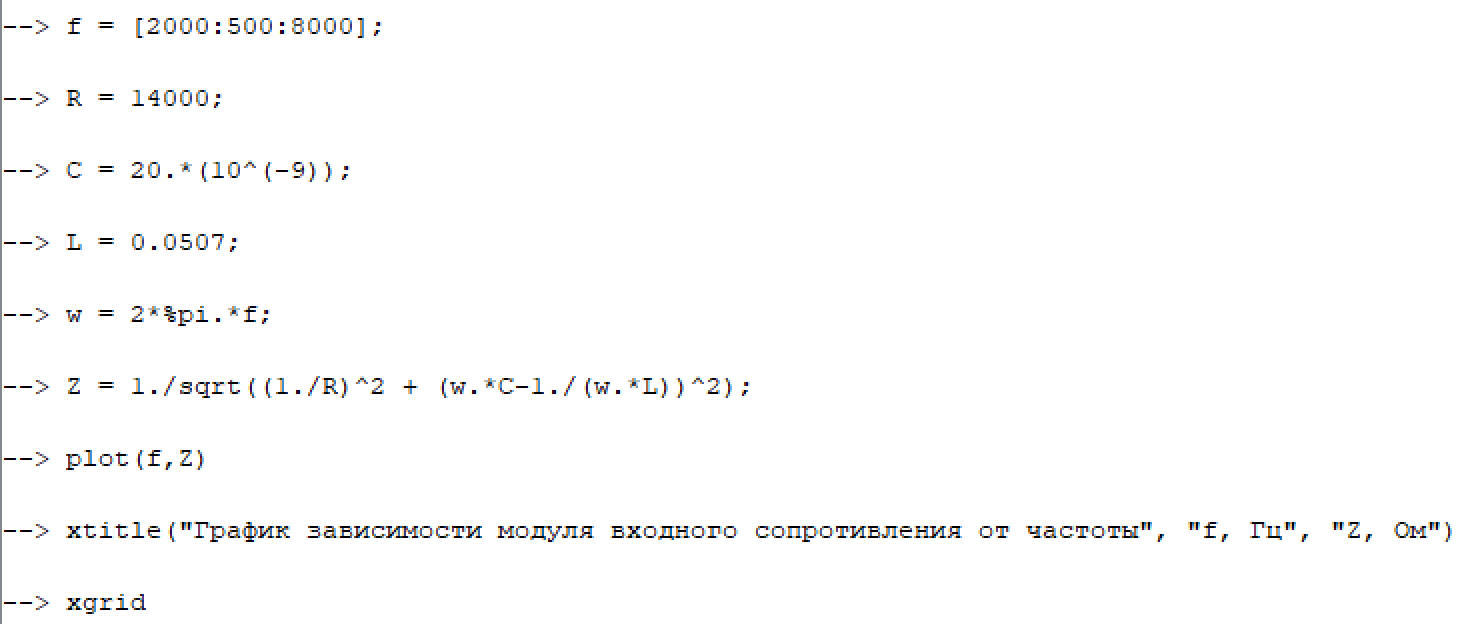

Рис. 2.1 Расчёт зависимости модуля входного сопротивления от частоты

Рис. 2.2 График зависимости модуля входного сопротивления от частоты

3. Расчёт и построение графика зависимости фазы входного сопротивления от частоты

Рис. 3.1 Расчёт зависимости фазы входного сопротивления от частоты

Рис. 3.2 График зависимости фазы входного сопротивления от частоты

4. Расчёт и построение графиков зависимостей модулей тока от частоты

Рис. 4.1 Расчёт графиков зависимостей модуля тока от частоты

Рис. 4.2 Графики зависимостей модулей тока от частоты

5. Расчет для параллельного колебательного контура первого типа

Рис. 5.1 Расчет величин для первого значения добротности

Рис. 5.2 Расчет величин для второго значения добротности

6. Расчёт и построение графиков зависимостей модуля входного сопротивления от частоты для двух добротностей

Рис. 6.1 Расчёт графика зависимостей модуля входного сопротивления от частоты

Рис. 6.2 График зависимости модуля входного сопротивления от частоты при первом значении добротности

Рис. 6.3 График зависимости модуля входного сопротивления от частоты при втором значении добротности

7. Расчёт и построение графиков зависимостей фазы входного сопротивления от частоты для двух добротностей

Рис. 7.1 Расчёт графика зависимостей фазы входного сопротивления от частоты

Рис. 7.2 График зависимости фазы входного сопротивления от частоты при втором значении добротности

Рис. 7.3 График зависимости фазы входного сопротивления от частоты при первом значении добротности
