ЛАБОРАТОРНАЯ РАБОТА № 7
Исследование резонансных явлений в простых электрических цепях
Работа № 7. Исследование резонансных явлений в простых электрических цепях
Цель работы: Исследование резонанса и АЧХ последовательного и параллельного колебательных контуров
Схема установки

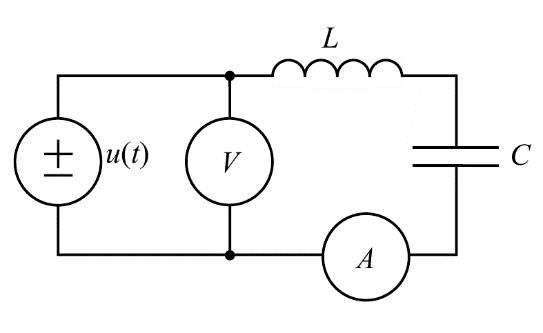

Рис. 1. Схема установки для исследования резонанса напряжений и АЧХ контура с малыми потерями

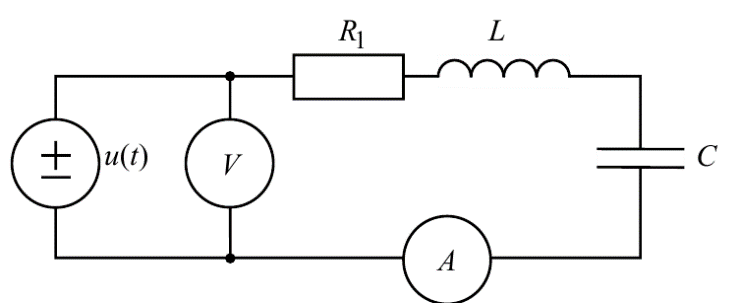

Рис. 2. Схема установки для исследования резонанса напряжений и АЧХ контура с большими потерями

Рис. 3. Схема установки для исследования влияния емкости на характеристики контура.
Основные расчетные формулы.
- Расчетная формула для определения добротности контура
 ,
где U
– напряжение источника,
,
где U
– напряжение источника,
 –
напряжение на конденсаторе
–
напряжение на конденсаторе
- Расчетная формула для определения характеристического сопротивления:

- Расчетная формула для определения индуктивности катушки:
 ,
где f0
– резонансная частота
,
где f0
– резонансная частота
- Расчетная формула для определения емкости конденсатора:

- Расчетная формула для определения значений АЧХ резонансной кривой:

ПРОТОКОЛ НАБЛЮДЕНИЙ
Лабораторная работа №7
Исследование резонансных явлений в простых электрических цепях
Таблица 1. Измерения при резонансе. Малые потери
| Измеряют при резонансе | Вычисляют | |||||||
| U, В | I0, мА | f0, кГц | Uc0, В | R, Ом | Q | p, Ом | L, Гн | C, нФ |
| 2 | 14 | 4 | 53.1 |
			 |
			 |
			 |
			 |
			 |
Таблица 2. Измерения для построения А.Ч.Х., малые потери.
| Измеряем | Вычисляем | |
| f, кГц | I, мА | |Y(jω)| |
| 2 | 0,51 | 0,000255 |
| 3 | 1,1 | 0,00055 |
| 3,2 | 1,58 | 0,00079 |
| 3,4 | 2,71 | 0,001355 |
| 3,7 | 5,93 | 0,002965 |
| 3,85 | 12,40 | 0,0062 |
| 3,9 | 13,6 | 0,0068 |
| 4 | 14 | 0,007 |
| 4,1 | 13,6 | 0,0068 |
| 4,2 | 11,48 | 0,00574 |
| 4,6 | 5,5 | 0,00275 |
| 5 | 2,22 | 0,00111 |
| 6 | 0,9 | 0,00045 |
| 7 | 0,48 | 0,00024 |
| 8 | 0,4 | 0,0002 |
Таблица 3. Измерения при резонансе. Большие потери
| Измеряют при резонансе | Вычисляют | |||||||
| U, В | I0, мА | f0, кГц | Uc0, В | R, Ом | Q | p, Ом | L, Гн | C, нФ |
| 2 | 3,17 | 4 | 10,6 |
			 |
			 | 3343,84 | 0,133 | 11,89 |
Таблица 4. Измерения для построения А.Ч.Х., большие потери.
| Измеряем | Вычисляем | |
| f, кГц | I, мА | |Y(jω)| |
| 1,7 | 0,3 | 0,00015 |
| 2 | 0,37 | 0,000185 |
| 2,6 | 0,69 | 0,000345 |
| 3 | 1,18 | 0,00059 |
| 3,3 | 1,9 | 0,00095 |
| 3,6 | 2,71 | 0,001355 |
| 3,9 | 3,1 | 0,00155 |
| 4 | 3,17 | 0,001585 |
| 4,1 | 3,09 | 0,001545 |
| 4,4 | 2,69 | 0,001345 |
| 5 | 1,53 | 0,000765 |
| 5,4 | 1,15 | 0,000575 |
| 6,3 | 0,68 | 0,00034 |
| 7 | 0,5 | 0,00025 |
| 8 | 0,42 | 0,00021 |
Таблица 5. Измерения при резонансе. Влияние емкости
| Измеряют при резонансе | Вычисляют | ||||||||
| U, В | I0, мА | f0, кГц | Uc0, В | Q | G, См | R=1/G Ом | p, Ом | L, Гн | C, нФ |
| 2 | 3,55 | 2,2 | 6,24 |
			 | 0,001775 |
			 | 1757,746 | 0,127 | 7,23 |
Таблица 6.
| Измеряем | Вычисляем | |
| f, кГц | I, мА | |Y(jω)| |
| 0,7 | 0,54 | 0,00027 |
| 1,1 | 0,67 | 0,000335 |
| 1,3 | 0,85 | 0,000425 |
| 1,5 | 1,3 | 0,00065 |
| 1,8 | 2,9 | 0,00145 |
| 2,1 | 3,4 | 0,0017 |
| 2,2 | 3,5 | 0,00175 |
| 2,4 | 3,37 | 0,001635 |
| 2,5 | 3,2 | 0,0016 |
| 2,8 | 1,9 | 0,00095 |
| 3 | 1,18 | 0,00059 |
| 3,3 | 0,84 | 0,00042 |
| 3,8 | 0,7 | 0,00035 |
| 4 | 0,65 | 0,000325 |
| 4,4 | 0,59 | 0,000295 |
Обработка результатов эксперимента
7.2.1 Исследование резонанса напряжений и АЧХ контура с малыми потерями.
Расчет параметров эксперимента:

 ;
;



Расчет значений резонансной кривой:
 .
.
Вычисления для других значений резонансной кривой аналогичны и совпадают с практическими значениями.

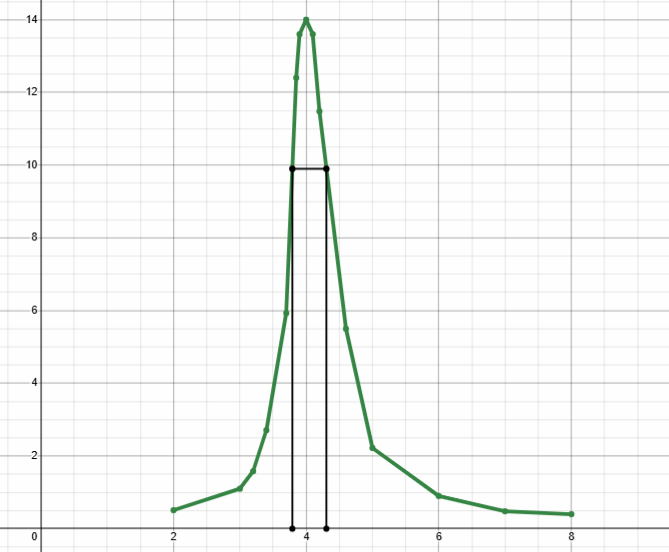

Рис. 1. АЧХ контура с малыми потерями
Добротность
контура по АЧХ:

Добротность
контура по резонансной кривой близка
к добротности, рассчитанной теоретически
(
 ).
).
7.2.2. Исследование резонанса в контуре с большими потерями.


 3343,84
Ом;
3343,84
Ом;
 0,133
Гн;
0,133
Гн;
 11,89
11,89 ;
;
 0,00015
0,00015
Вычисления для других значений резонансной кривой аналогичны и совпадают с практическими значениями.

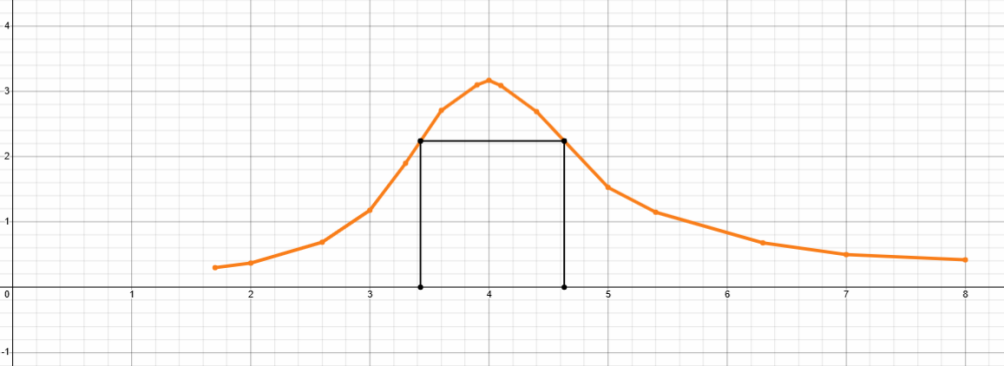

Рис. 2. АЧХ контура с большими потерями.
Добротность
контура по АЧХ:

Добротность
контура по резонансной кривой близка
к добротности, рассчитанной теоретически
(
 ).
).
7.2.3. Исследование резонанса в контуре с дополнительной емкостью.


 1757,746
Ом;
1757,746
Ом;
 0,127
Гн;
0,127
Гн;
 7,23
;
7,23
;
 0,00020
0,00020
Вычисления для других значений резонансной кривой аналогичны и совпадают с практическими значениями.

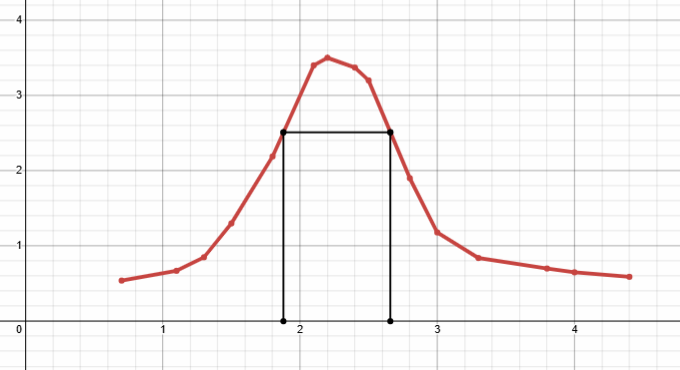

Рис. 3. АЧХ контура с дополнительной емкостью.
Добротность
контура по АЧХ:

Добротность
контура по резонансной кривой близка
к добротности, рассчитанной теоретически
(3,12
 3,673).
3,673).
7.2.4. Исследование АЧХ последовательного RLC контура.
Рассмотрим рисунок, на котором размещены все три графика. Заметим, что резонансная частота сохраняется, в случае если изменяется сопротивление, а емкость остается той же. При этом изменяется значение токов и проводимостей. При добавлении емкости график АЧХ смещается по оси частот.

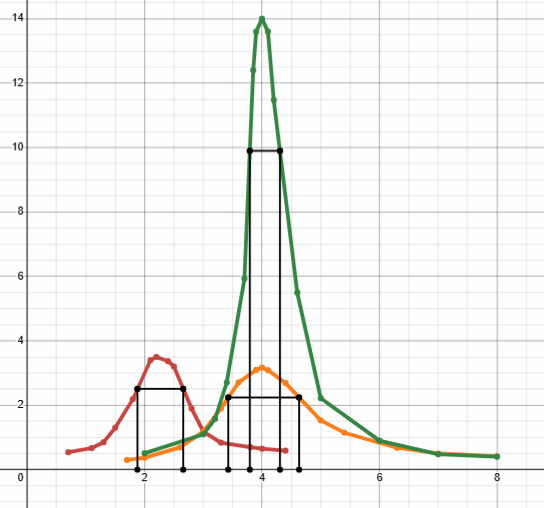

Рис. 4. Сравнение АЧХ контуров.
Контрольные вопросы.
1.
Как, используя эквивалентные схемы цепи
для
 ,
,
 и
и
 ,
определить значения АЧХ на этих частотах
и проконтролировать результаты
эксперимента?
,
определить значения АЧХ на этих частотах
и проконтролировать результаты
эксперимента?

2. В чём сходство и в чём различие данных, измеренных и рассчитанных в 7.2.1 и 7.2.2?
Относительно похожими (отличающимися на 13%) получились значения индуктивности катушки, ёмкости конденсатора, характеристические сопротивления контуров, напряжения цепи и резонансные частоты. Различными получились добротность (во втором опыте в 5 раз меньше), проводимость (уменьшается, так как во втором опыте увеличивается сопротивление).
3. В чём сходство и в чём различие данных, измеренных и рассчитанных в 7.2.2 и 7.2.3? Почему диапазон изменения частоты другой?
Практически одинаковыми (отличие на 11%) вышли значения сопротивления и тока, индуктивность катушки. Резонансная частота уменьшилась в 2 раза, добротность - в 1,7 раз, характеристическое сопротивление контура и ёмкость также значительно уменьшились. Диапазон изменения частот изменился, т. к. изменилась ёмкость конденсатора, от которой зависит значение резонансной частоты.
Вывод
В ходе проведения лабораторной работы были исследованы последовательный и параллельный колебательный контуры, а также влияние емкости контура на остальные его характеристики. При изменении сопротивления и сохранении значений емкости, резонансная частота не изменяется, но изменяется значение токов и проводимостей. При добавлении емкости график АЧХ смещается по оси частот.
Данные, полученные теоретическим путем, сошлись с практическими с небольшой погрешностью.
