МИНОБРНАУКИ РОССИИ
САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ
ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)
Кафедра САПР
ОТЧЕТ
по лабораторной работе № 1
по дисциплине «Операционные системы»
Тема: Управление доступом к дисковой подсистеме
Студентки гр. 3352 |
|
|
|
||
Преподаватель |
|
|
Санкт-Петербург
2025
Цель работы
Знакомство с механизмами управления дисковым пространством компьютера.
Ход работы
Создание виртуальных дисков

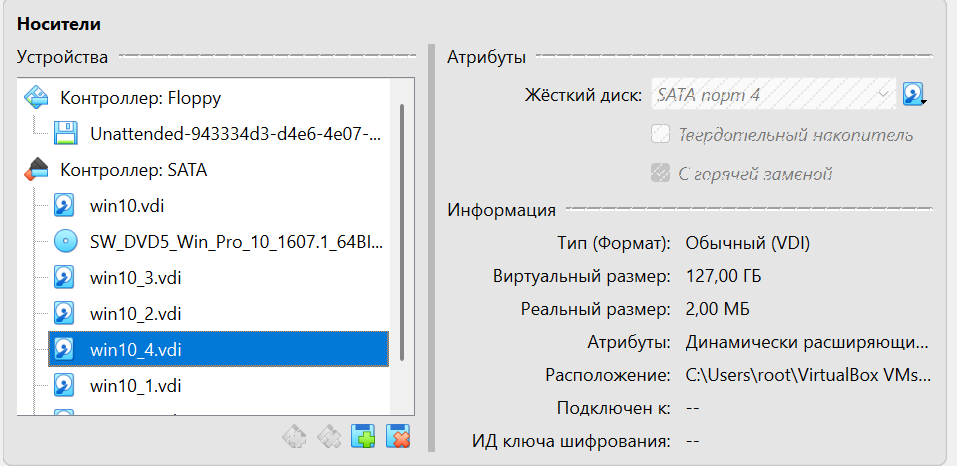

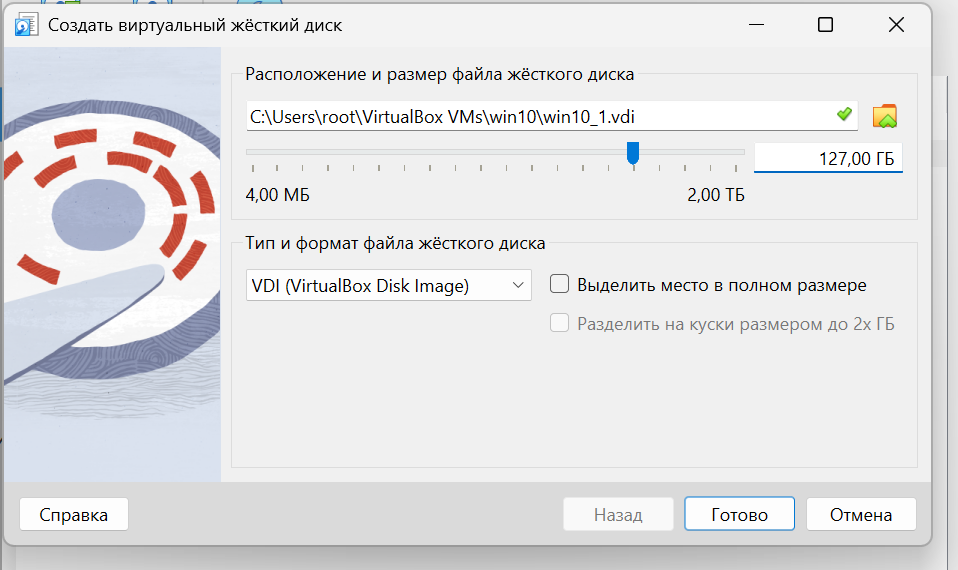

Первым шагом с помощью менеджера виртуальных машин создаем три диска размером 127 ГБ каждый и подключаем их к созданной ранее виртуальной машине с операционной системой Windows 10 (рис. 1).
Рисунок 1 - Создание жестких дисков.
Создано три диска (рис. 2).

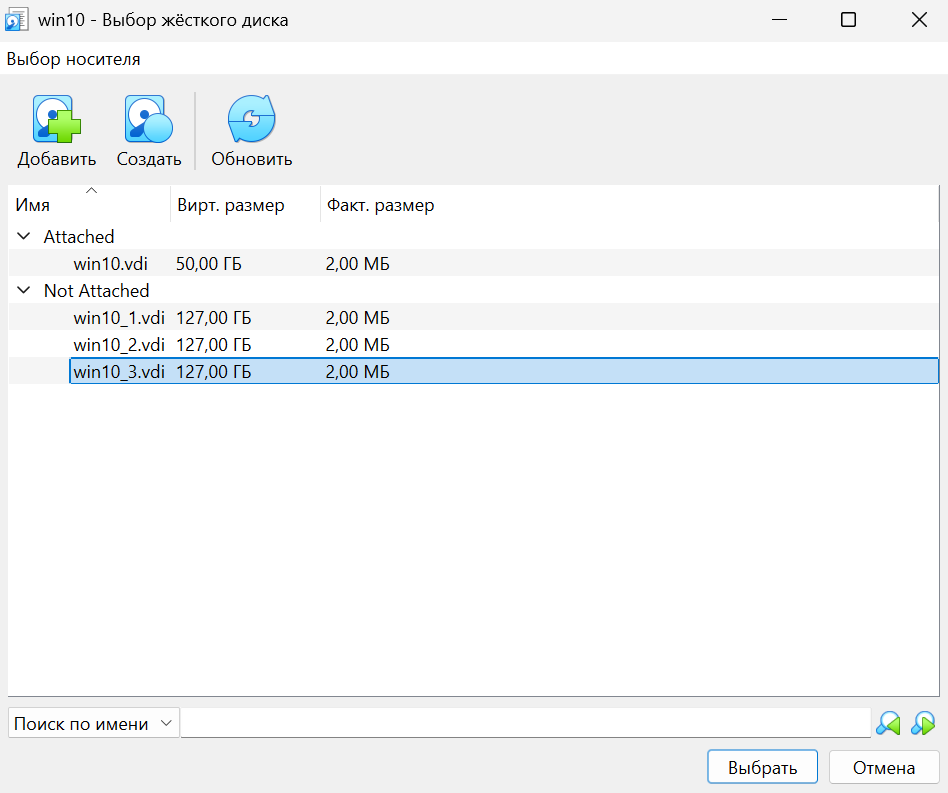

Рисунок 2 - Созданные диски
Далее при запущенной виртуальной машине пытаемся создать четвертый диск, но сталкиваемся с проблемой подключения (рис. 3,4).

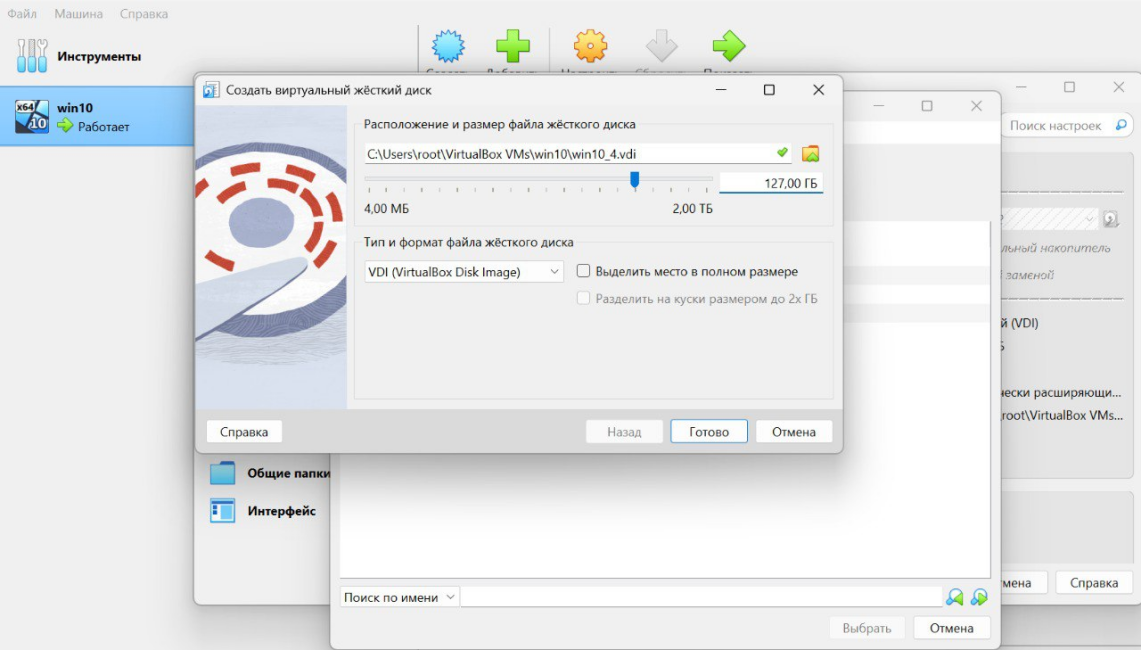

Рисунок 3 - Создание диска при работающей ВМ.
Рисунок 4 - Отсутствие подключения диска к ВМ
Как мы видим, чтобы подключить диск в ВМ, операционная система должна быть выключена, иначе операция завершится с ошибкой.
С помощью менеджера дисков делаем диски доступными для создания на них разделов, используя при этом схему MBR (рис. 5).

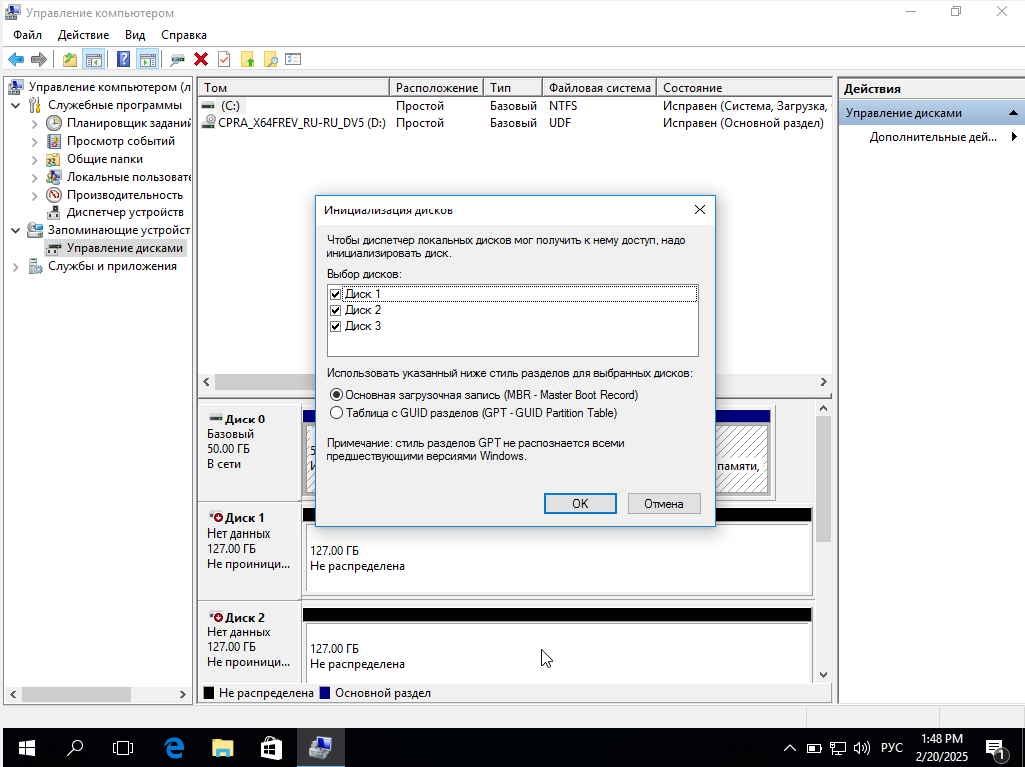

Рисунок 5 - Настройка доступа к созданию разделов на дисках.
Создание разделов на базовом диске
Получаем 3 базовых диска (рис. 6).

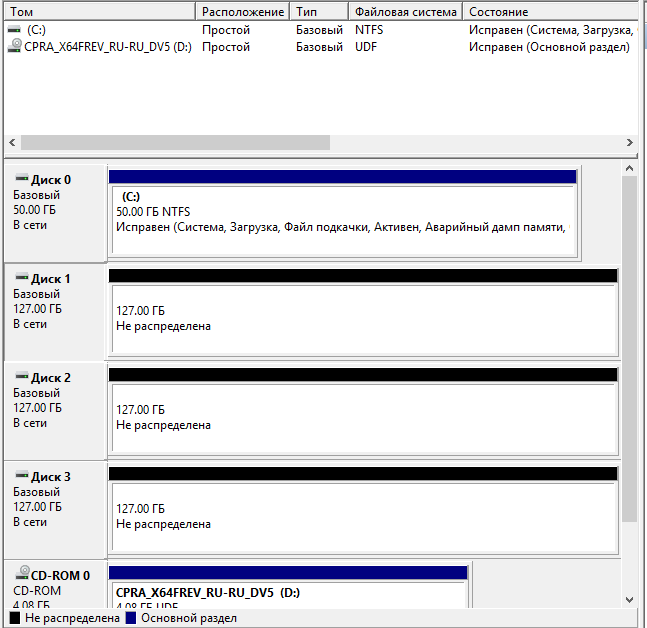

Рисунок 6 - Диски без разделов
Создаем на первом диске 4 раздела, каждый размером 20 ГБ (рис 7 - а, б).
а) б)

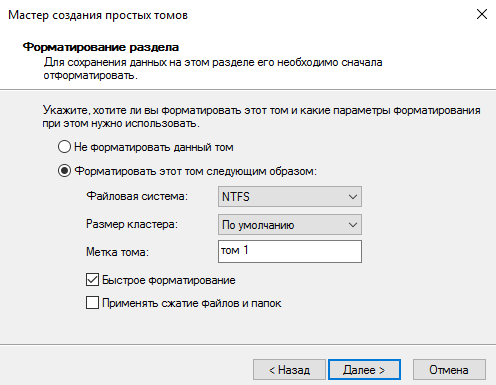

Рисунок 7 (а,б) - Создание простого тома.
В нашем случае после создания четырех томов остается 47 ГБ свободной памяти. Так как всего можно создать не более четырех основных разделов, последний том становится расширенным. Это позволяет делить его при необходимости на нужное количество логических разделов, обходя жесткое ограничение в 4 тома (рис. 8).
Рисунок 8 - Диск, разделенный на 4 раздела.

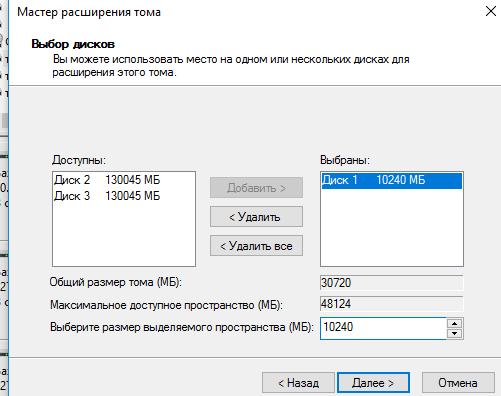

Пытаемся проделать операции над диском (рис. 9-11) (увеличение первого раздела на 10 ГБ, удаление второго раздела, увеличение третьего на 10 ГБ, снова увеличение первого на 10 ГБ, уменьшение первого на 15 ГБ).

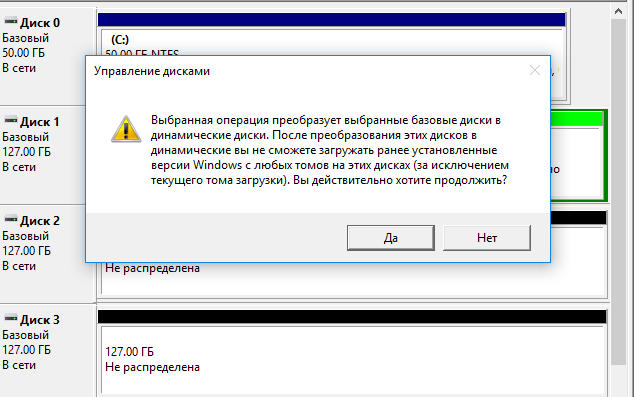

Рисунок 9 - Сообщение об изменении диска после попытки расширения.
Рисунок 10 - Диск во время изменения разделов.

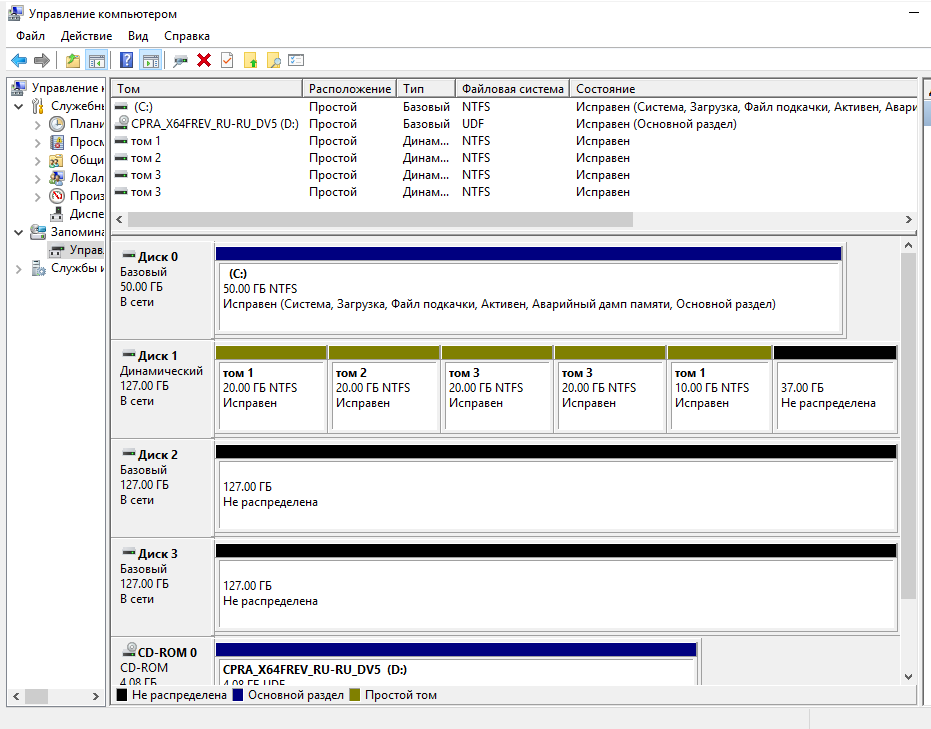

Рисунок 11 - Диск 1 после проделанных операций.
Создание разделов на динамическом диске.

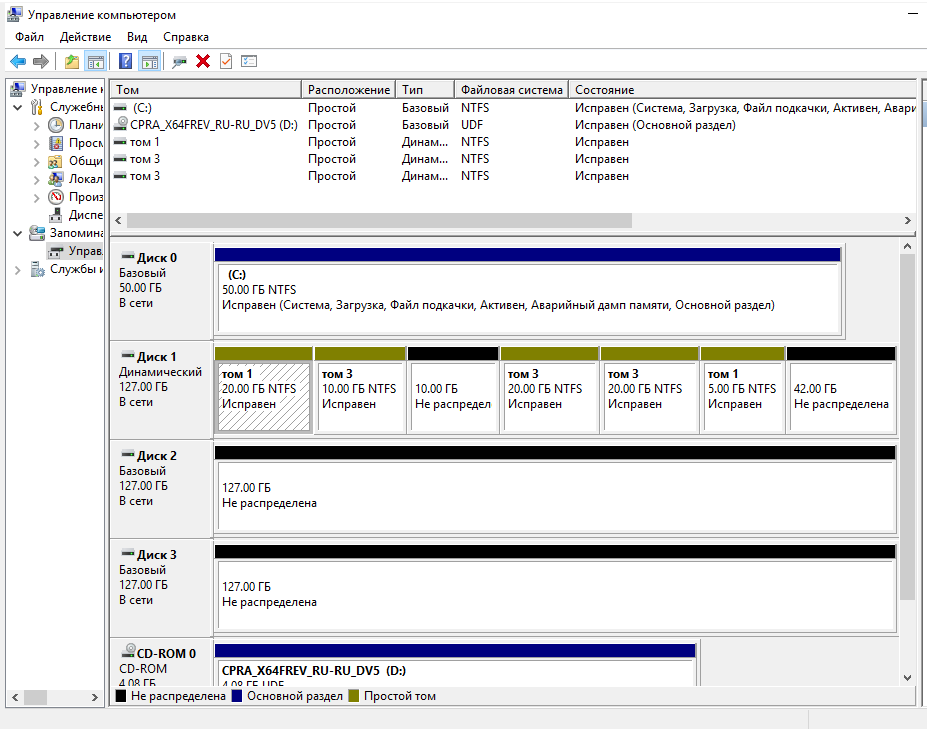

Конвертируем диск в динамический (рис.12).
Рисунок 12 - Первый диск после конвертации в динамический.
Удаляем все разделы из диска (рис.13).

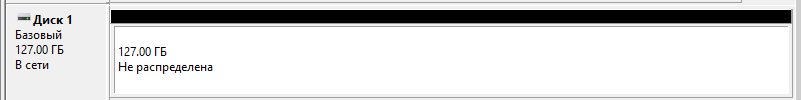

Рисунок 13 - Диск после удаления разделов.
Создание распределенных разделов на нескольких дисках.
Инициируем все диски как динамические (рис. 14).

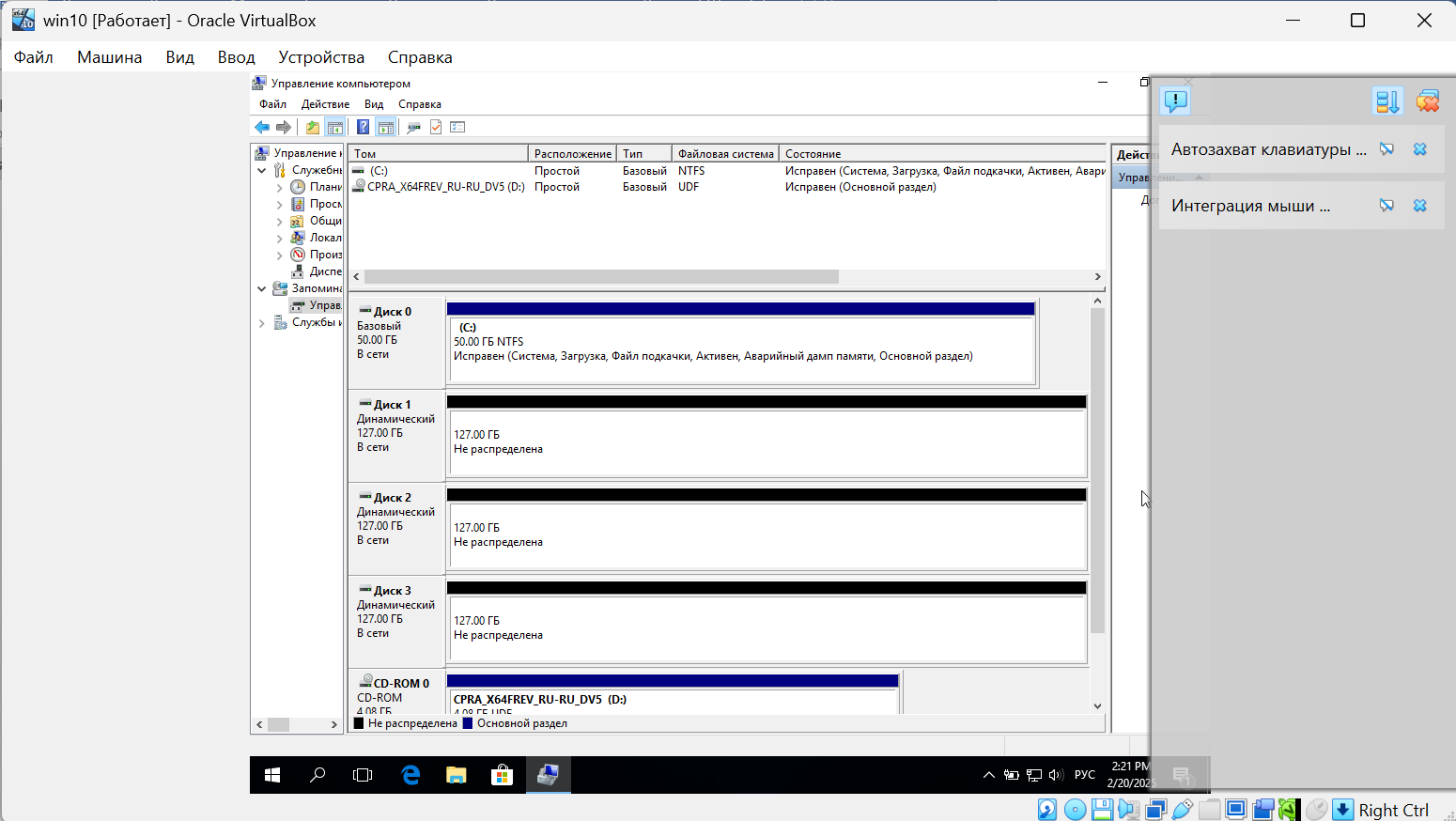

Рисунок 14 - Три динамических диска.
Далее создаем на них распределенный раздел так, что на первом диске он занимает 10 ГБ, на втором - 15, на третьем - 20 (рис. 15).

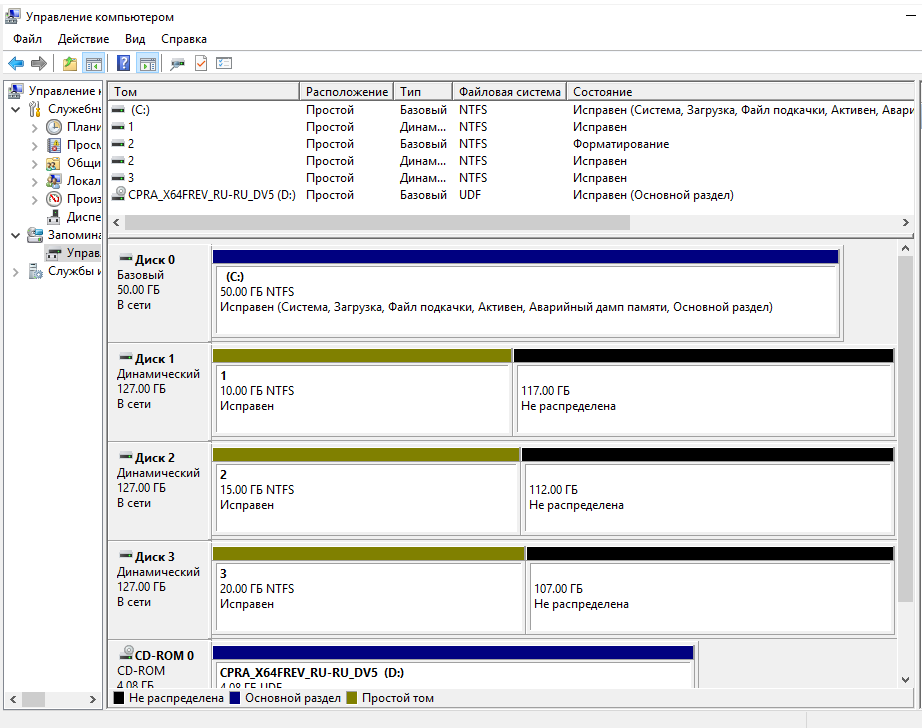

Рисунок 15 - Распределенный раздел на трех дисках.
Создаем на трех дисках чередующийся раздел размером 60 ГБ (рис. 16).
Рисунок 16 - Чередующийся раздел.

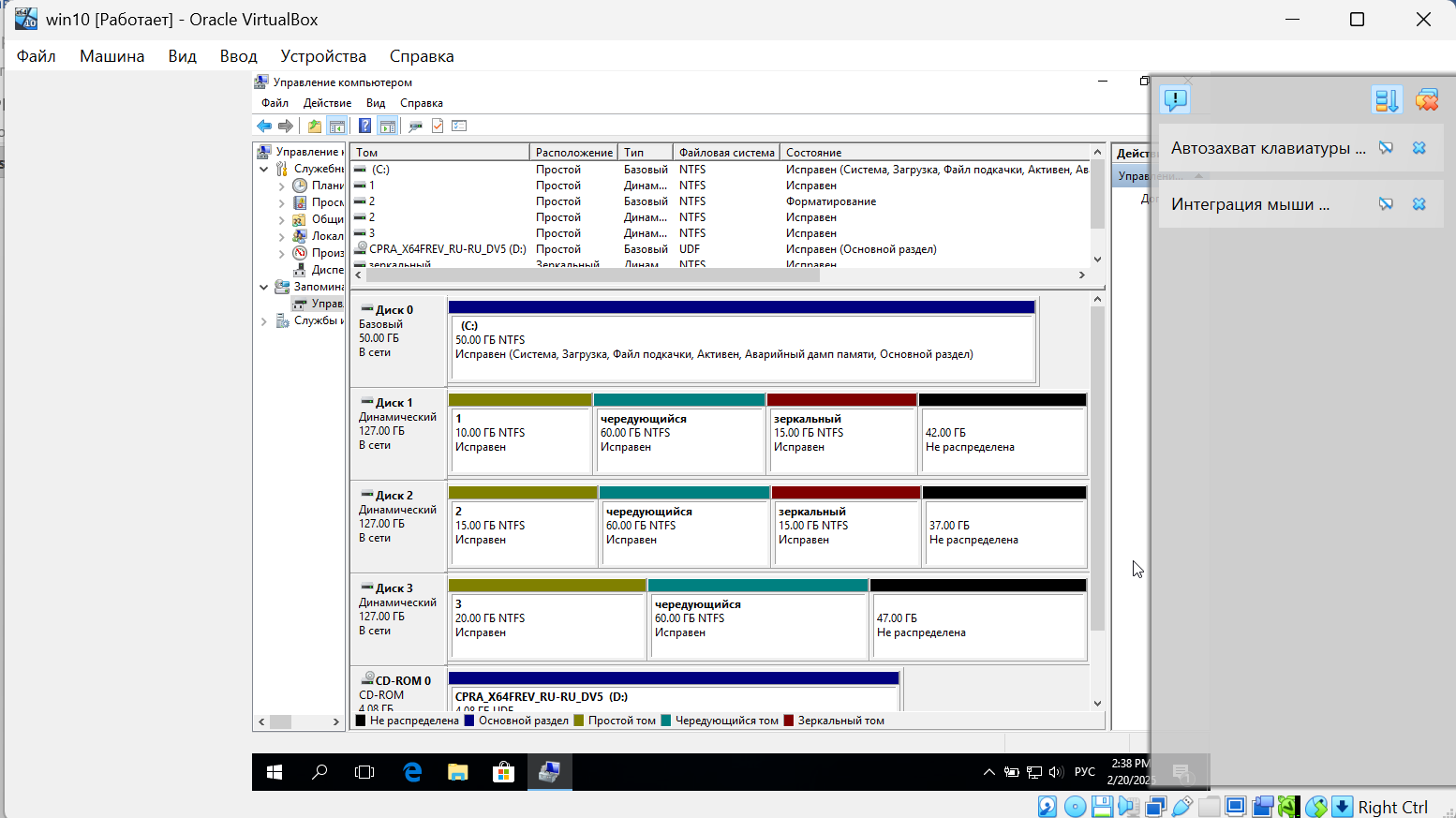

Далее на первых двух дисках создаем зеркальный раздел размером 15 ГБ (рис. 17).

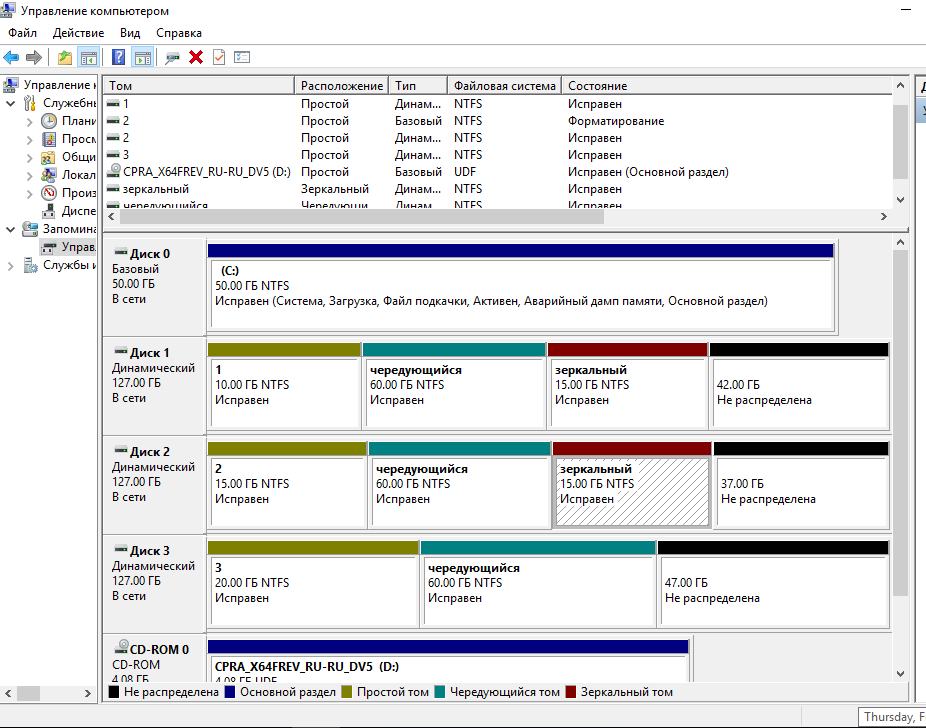

Рисунок 17 - Зеркальный диск.
Отключаем второй диск, после чего пробуем создать новый том на каком-либо из дисков (рис. 18).

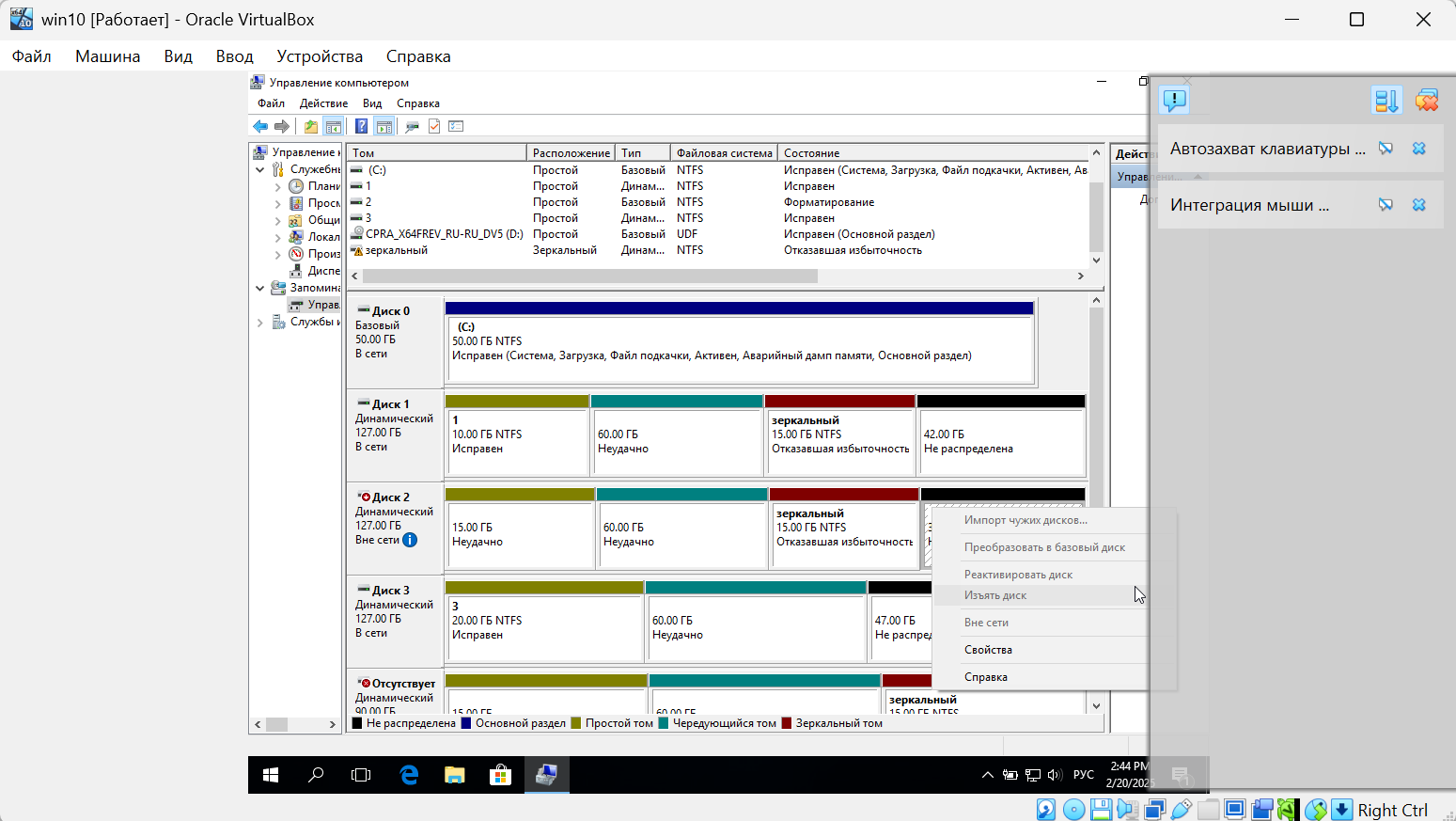

Рисунок 18 - Попытка создания раздела на отключенном диске.
Как мы можем заметить, на отключенном диске нельзя создать новый раздел.
Подключаем диск обратно и пробуем создать новый том (рис. 19).
Рисунок 19 - Создание раздела на подключенном диске.

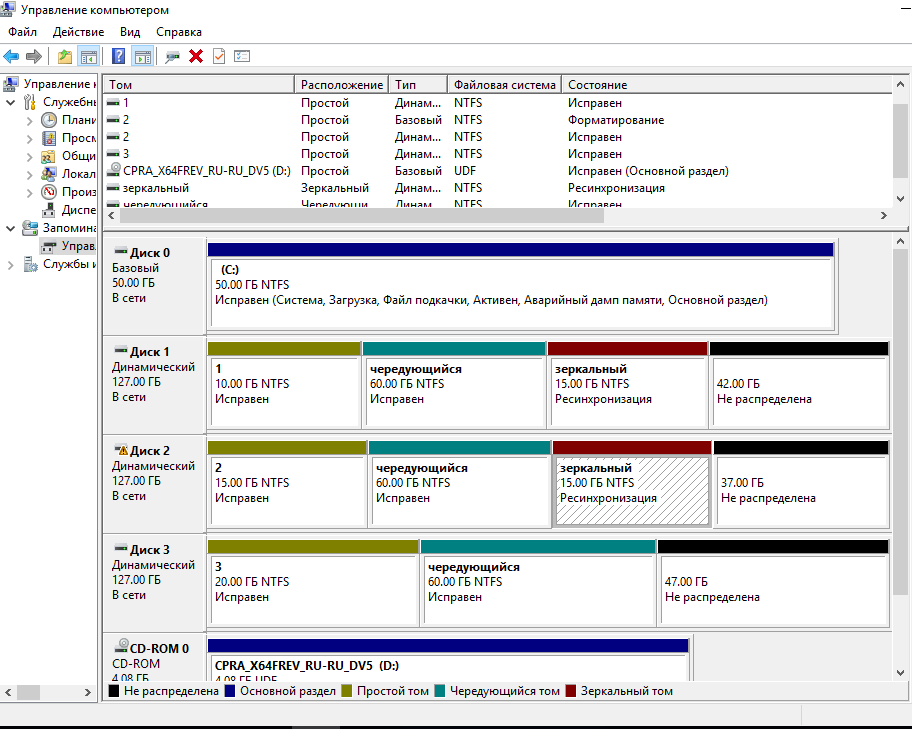

Восстанавливаем зеркальный раздел через ресинхронизацию (рис. 20).
Рисунок 20 - Процесс восстановления зеркального раздела.
Подключение файлов виртуальных дисков в качестве дисков хост-компьютера.
Подключаем к ОС два созданных диска (рис. 21).
Рисунок 21 - подключение четвертого и пятого дисков.

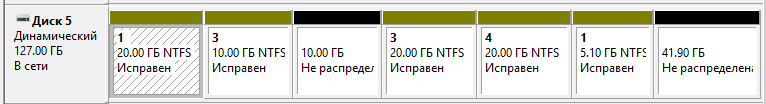

Проводим над пятым диском те же операции, что и над первым диском во втором пункте (рис. 22).

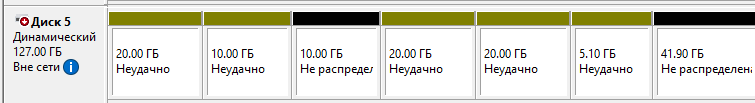

Рисунок 22 - Создание нескольких томов на пятом диске.
Отключаем диск с сохранением файлов (рис. 23).
Рисунок 23 - Отключение диска.

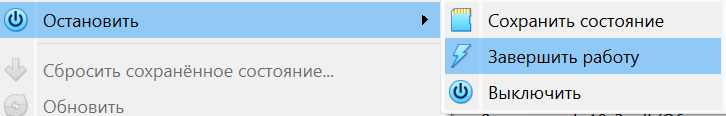

Завершение работы виртуальной машины (рис. 24).
Рисунок 24 - ВМ выключена
Выводы
В ходе работы мы выяснили, что некоторые операции невозможны до преобразования базового диска в динамический. После конвертации появляется больше возможностей по изменению дискового пространства, что позволяет использовать его более оптимизировано.
Еще с лекции познакомились с RAID и проследили ее важность в хранении информации на разных дисках через создание чередующихся и зеркальных разделов, что важно для надежности хранения информации и повышения производительности (хранение и восстановление хорошо демонстрируют примеры с отключением дисков).
