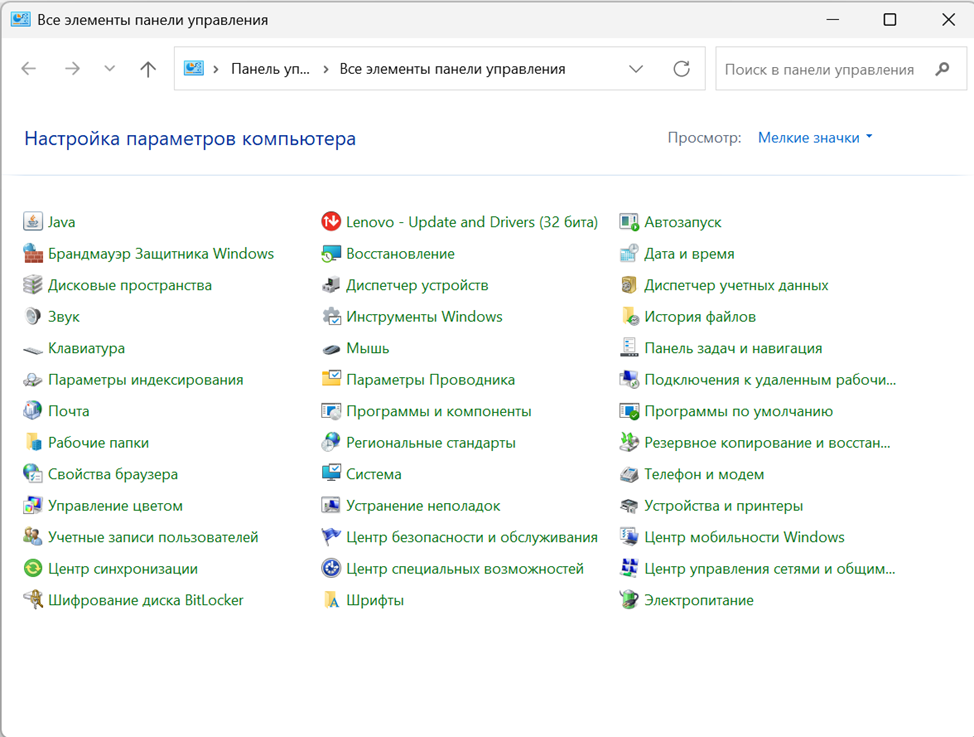

2025

Цель работы

Знакомство с графическими инструментальными средствами управления операционными системами.

Ход работы

Упражнение 1 – Работа с графическими средствами на основе mmc.

Первым шагом запускаем MMC от имени администратора.

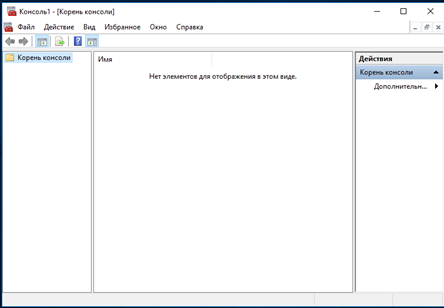

Рисунок 1 - Окно MMC.

Далее добавляем оснастки “Управление дисками”, “Локальные пользователи”, “Диспетчер устройств”, “Планировщик задач”.

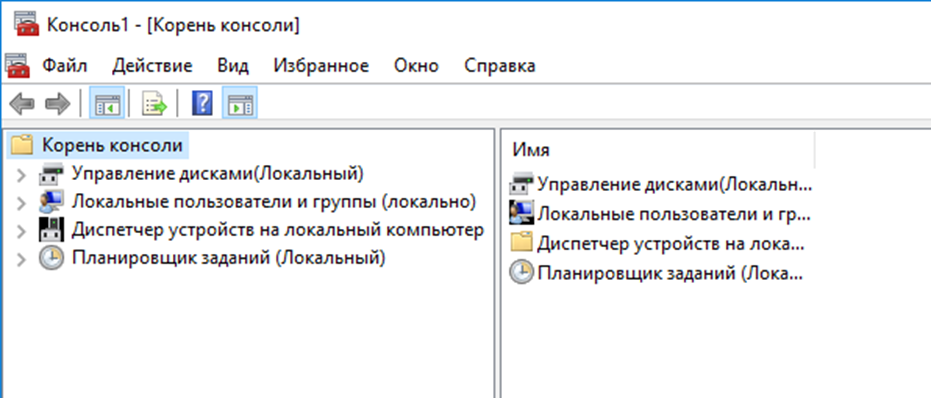

Рисунок 2 - Добавленные оснастки.

По отдельности просматриваем каждую из них.

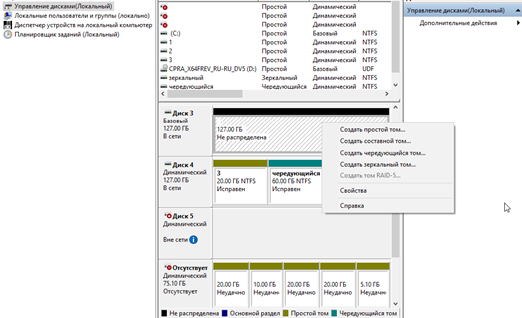

Рисунок 3 - Пример использования оснастки.

Как мы увидели, оснастка “Управление дисками” позволяет просматривать диски и управлять разделами: форматировать их, изменять размеры и т.д. “Локальные пользователи” обеспечивает управление учетными записями локальных пользователей. “Диспетчер устройств” позволяет просматривать и управлять установленным оборудованием на компьютере. “Планировщик заданий” способствует созданию и управлению автоматическими задачами.

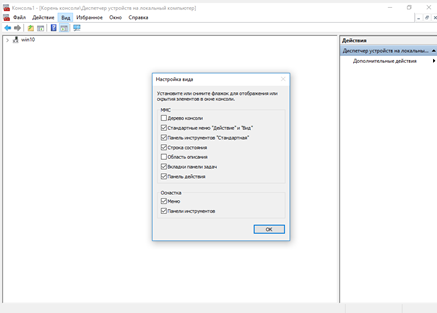

Через верхнее меню “играемся” с опциями, отключая по очереди каждую из них.

Рисунок 4 - Отключение дерева консоли.

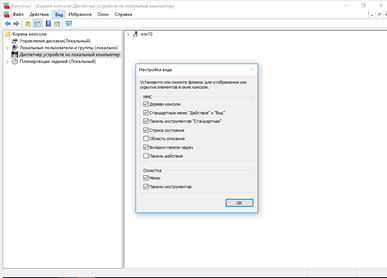

Рисунок 5 - Отключение панели действия

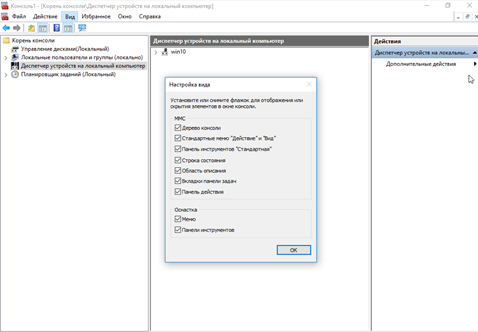

Рисунок 6 - Подключение всех настроек сразу.

Настраиваем внешний вид панели задач по нашим потребностям.

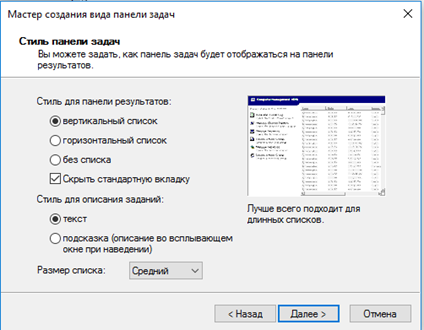

Рисунок 7 - Изменения стиль панели задач.

Через параметры задаем название консоли.

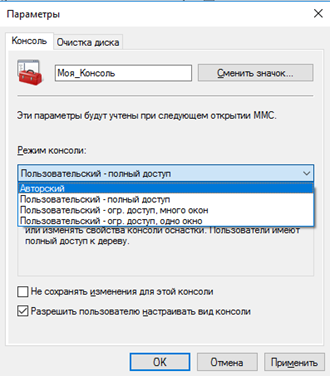

Рисунок 8 - Параметры консоли.

Режим автора позволяет изменять состав оснасток. Добавлять новые, удалять существующие и сохранять конфигурацию консоли.

Сохраняем консоль.

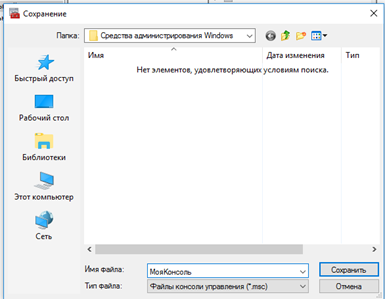

Рисунок 9 - Сохранение консоли.

Закрываем панель и открываем заново сохраненную консоль.

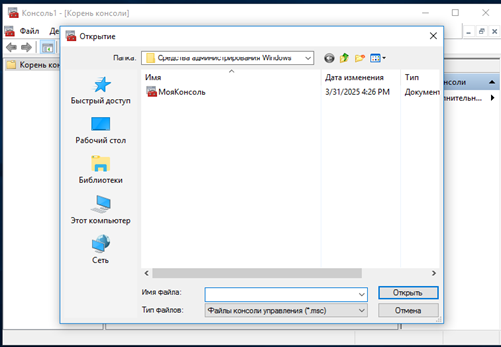

Рисунок 10 - Открываем “МояКонсоль”.

Находим справочную информацию о самой MMC и нашей консоли.

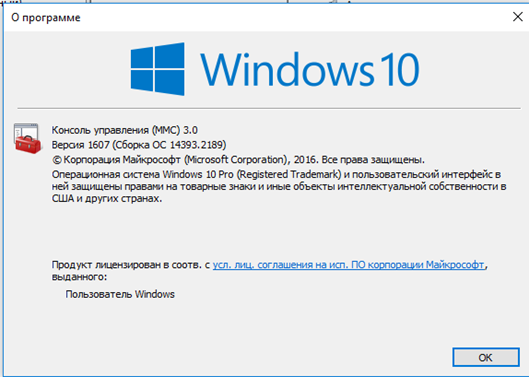

Рисунок 11 - Информация о программе.

Через “Пуск” находим “Средства администрирования Windows”.

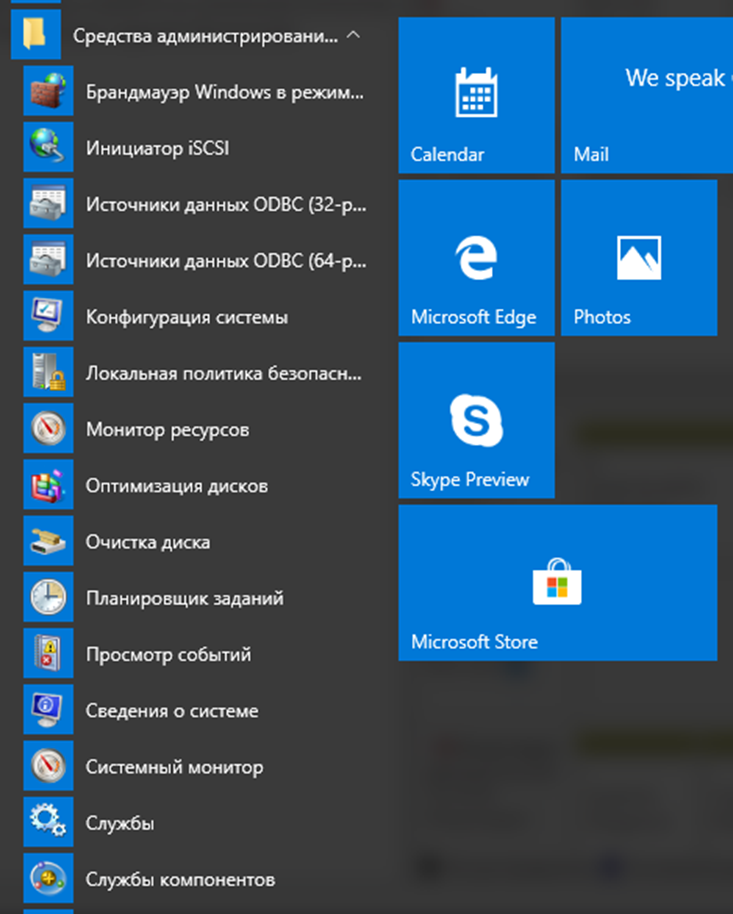

Рисунок 12 - Список инструментов.

Открываем первый раздел и видим, что он сделан на основе MMC.

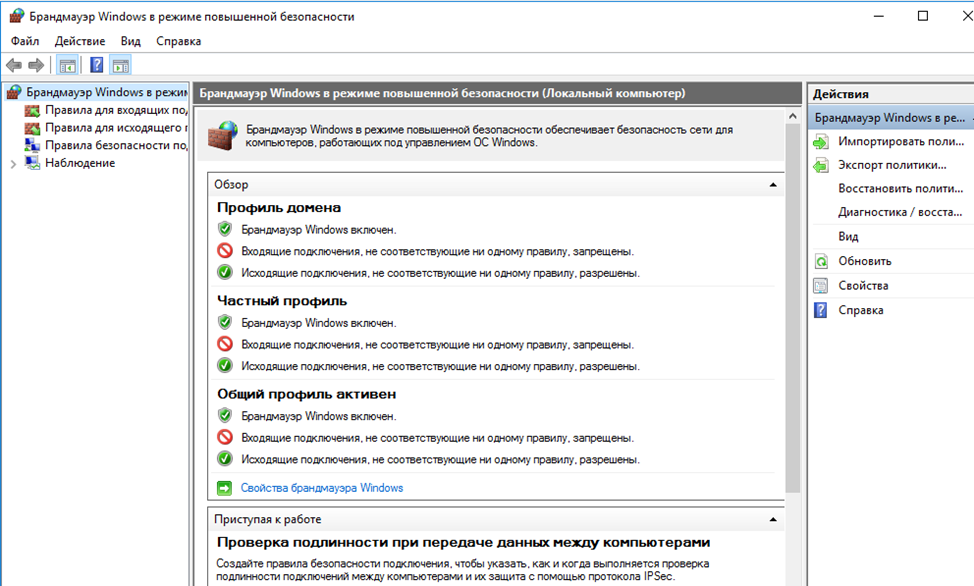

Рисунок 13 - Брандмауэр Windows.

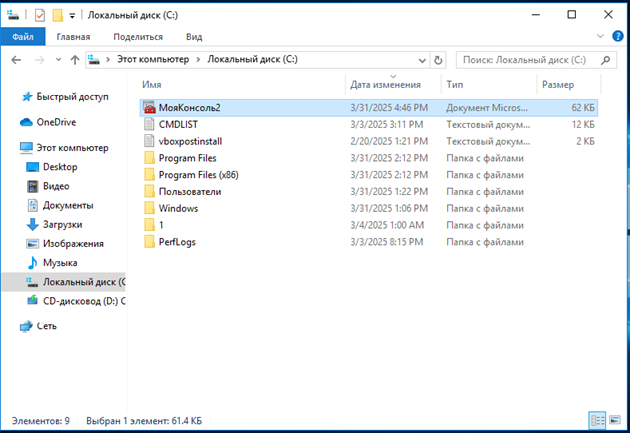

Далее создаем панель, аналогичную тем, которые интегрированы в ОС. Называем ее “МояКонсоль2”.

Рисунок 14 - Панель “МояКонсоль2”.

Упражнение 2 – Работа с интерфейсом «Панели управления».

Запускаем панель управления через “Пуск”.

Рисунок 15 - Панель управления.

Выбираем “Категорию” в режиме “Просмотра”.

Рисунок 16 - Просмотр “Категории”.

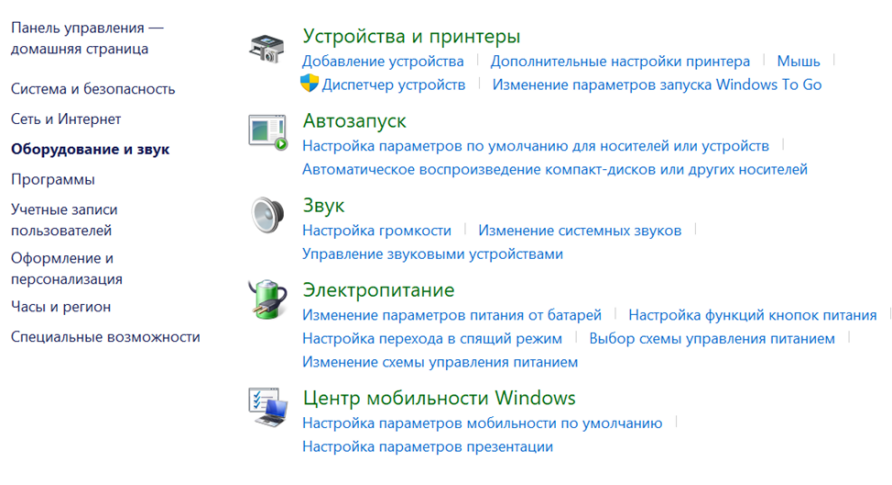

Далее выбираем категорию “Оборудование и звук”.

Рисунок 17 - “Оборудование и звук”.

В этом разделе зафиксированы такие ссылки как “Устройства и принтеры”, “Автозапуск”, “Звук”, “Электропитание”.

Запускаем ссылки под категорией.

Рисунок 17 - Просмотр настроек.

Как мы увидели, ссылки под названием категории предоставляют быстрый доступ к наиболее часто используемый настройкам. В примере ниже мы попали в настройки устройств bluetooth.

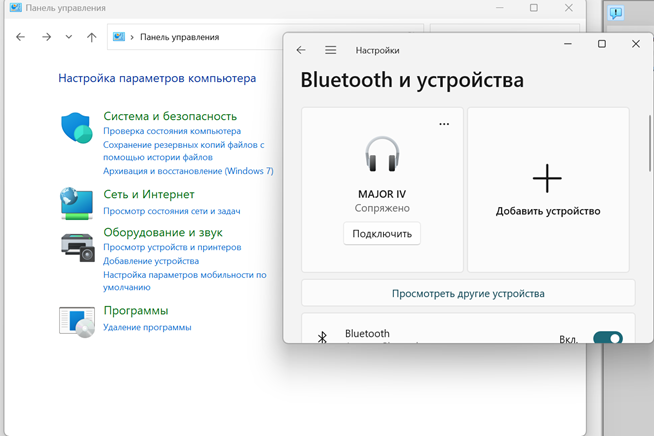

Рисунок 18 - Переход к настройкам Bluetooth и устройства.

Возвращаемся в корень панели управления.

После этого в строке поиска вводим слово “проблем”.

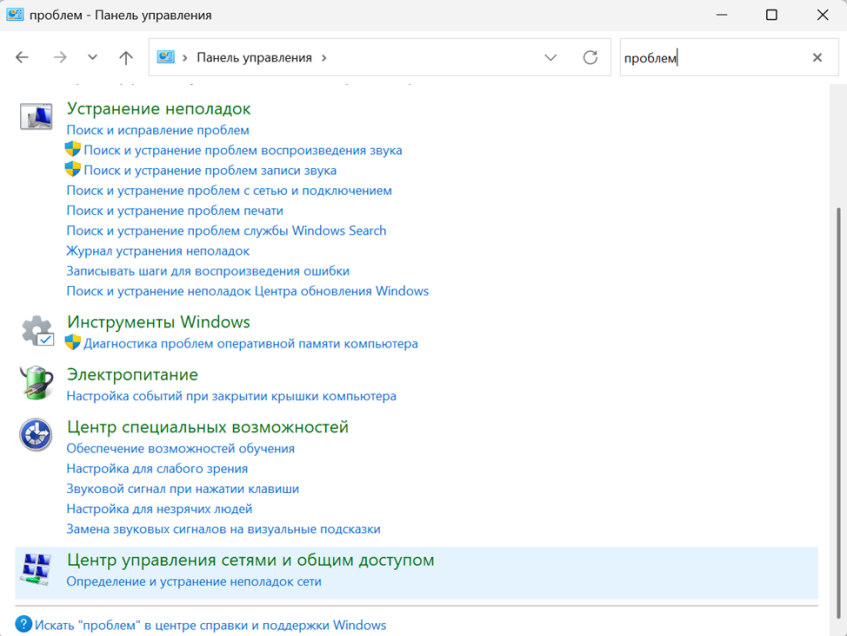

Рисунок 19 - Список элементов.

Мы можем увидеть список панели управления, связанных с “проблемами”, например “Устранение неполадок”, “Центр поддержки”.

Упражнение 3 – Использование инструмента «Параметры».

Запускаем “Параметры” через кнопку “Пуск”. Заходим в раздел “Система”.

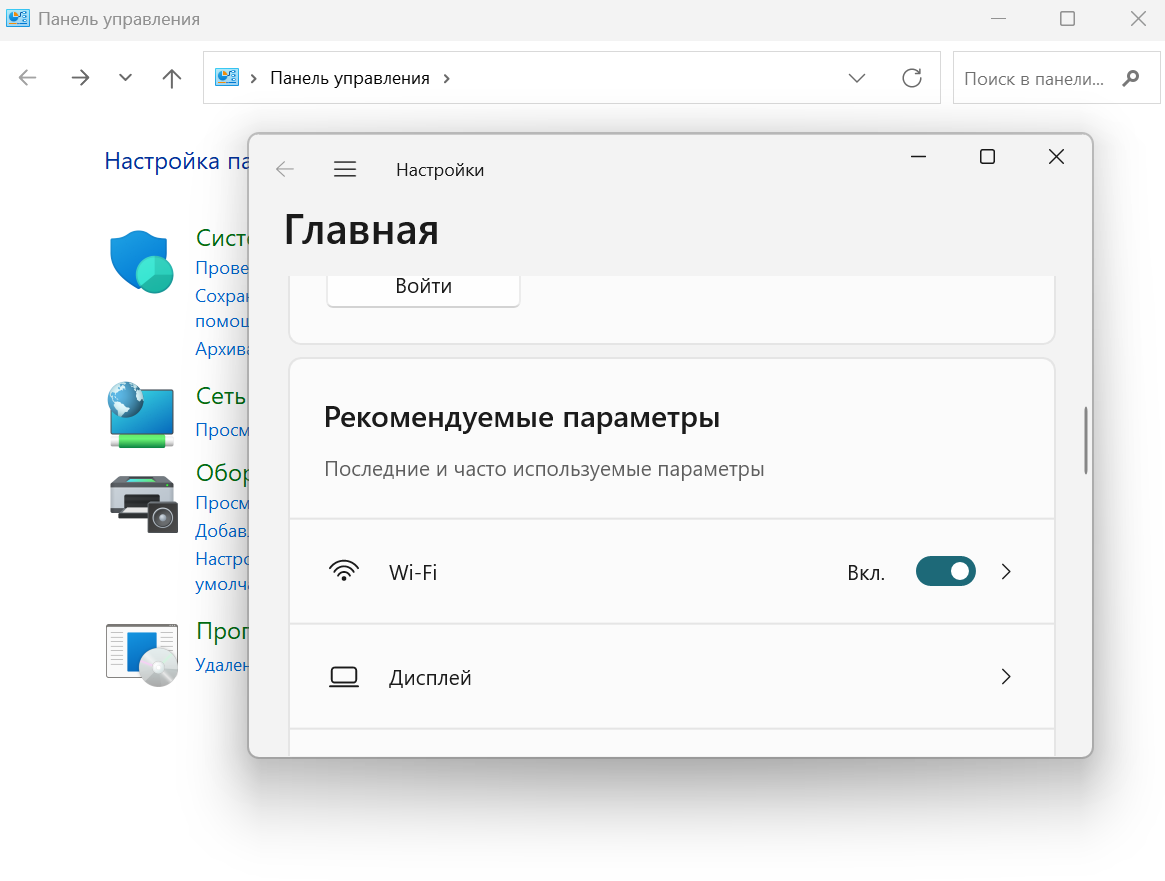

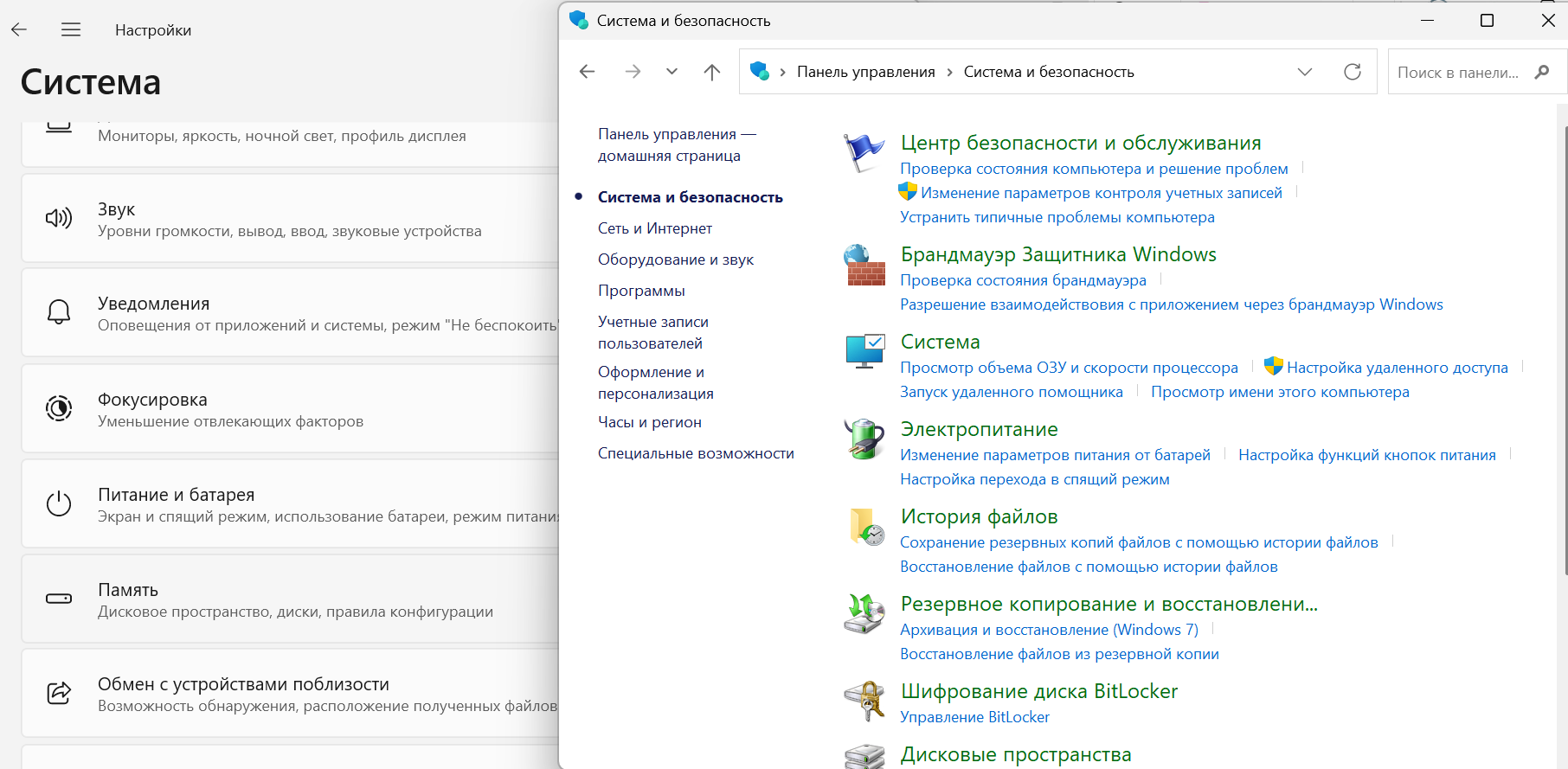

Рисунок 20 - Сравнение панели управления и параметров в разделе “Система”.

Из рисунка видно, что “Параметры” имеют более интуитивно понятный интерфейс, собирая все параметры в одном месте. При этом функции и доступ к разделам системы в целом остается. Также появляются некоторые новые настройки такие как “фокусировка”.

Способом попасть в параметры через панель управления может стать ввод строки ms-settings: в верхнюю строку адреса. Или через конкретные пункты в зависимости от поставленной цели (например при нажатии на “систему”, произойдет переход в раздел “о системе” в параметрах).

Рисунок 21 - Переход к параметрам через панель управления.

Справочную информацию по конкретным или часто задаваемым вопросам можно найти прокрутив окно вниз до кнопки “Получить помощь”, которая направит в техническую поддержку с этими справками. Также существуют ссылки “подробнее” около некоторых параметров системы и ссылки со справками (случай с рисунка).

Рисунок 22 - Способ получения справочной информации по переходу по ссылке.

Упражнение 4 – Использование внешних графических инструментов.

С сайта Microsoft был скачан набор утилит SysinternalsSuite.

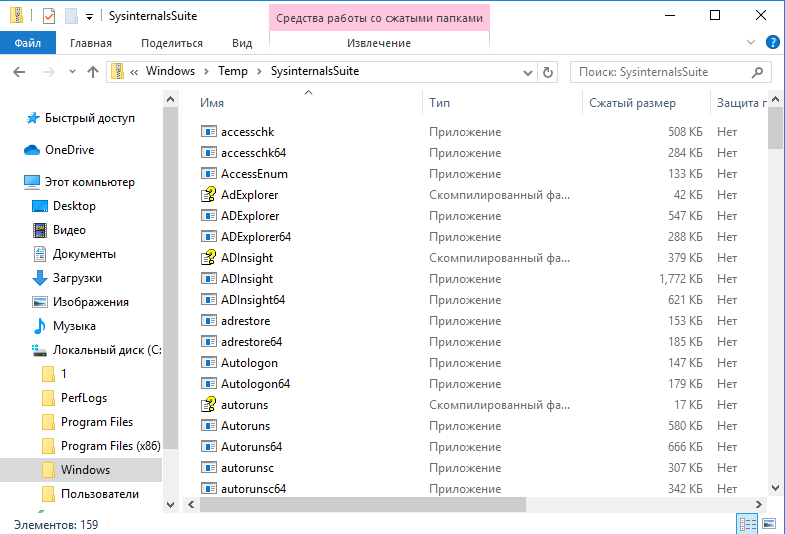

Рисунок 23 - скачанный набор SysinternalsSuite.

На официальном сайте в разделе с описанием утилит слева можно увидеть их категории, нажав на которые, можно просмотреть все утилиты из конкретной категории, их краткое описание и более полное при переходе по ссылке с возможностью скачать каждую по отдельности.

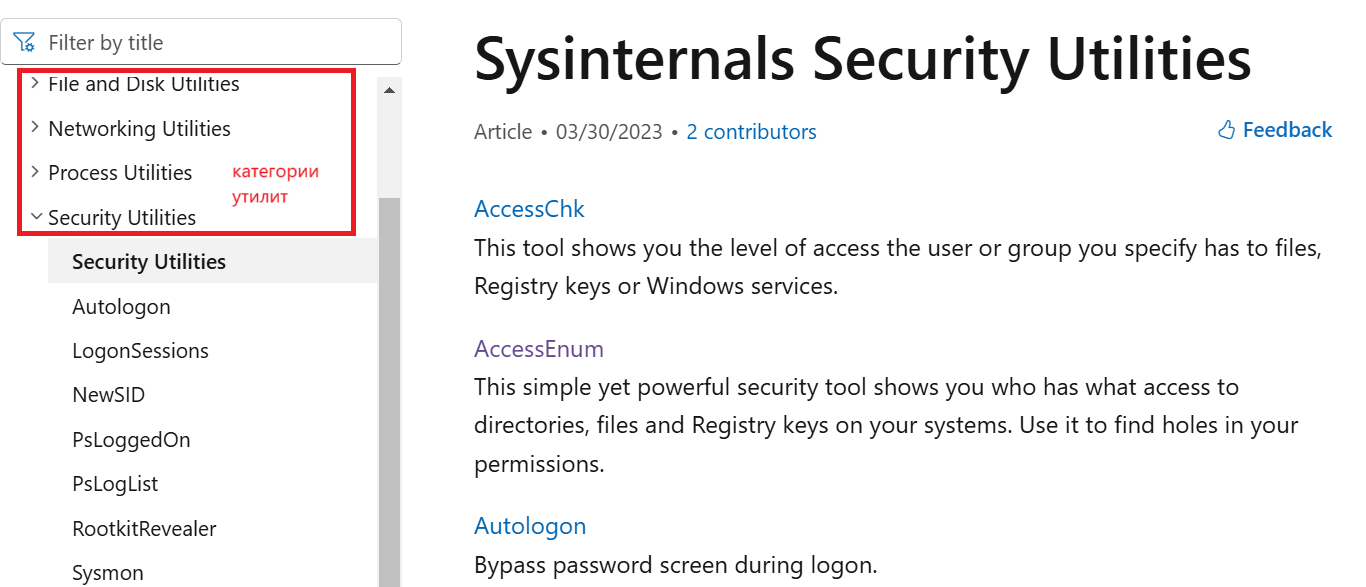

Рисунок 24 - Онлайн информация об утилитах.

Если после нажатия на инструмент открывается окно, значит он графический, в ином случае он откроется через консоль. Также это можно понять по расширению файла и значку перед названием.

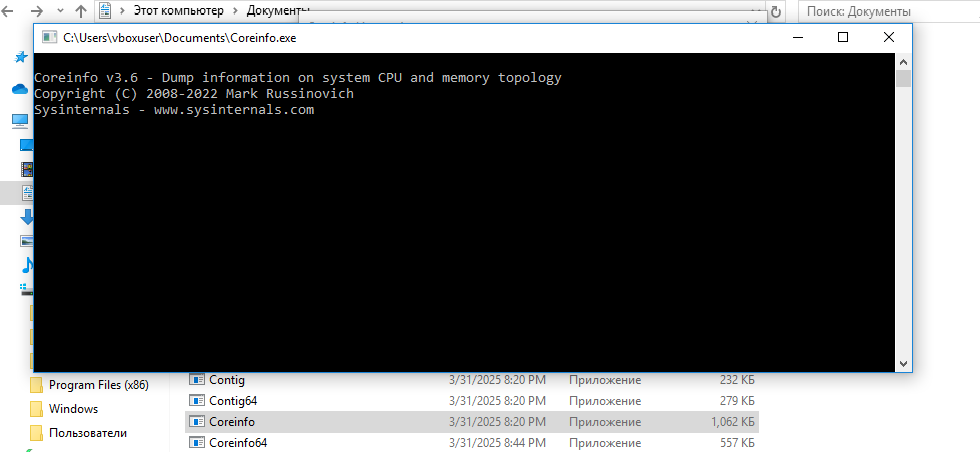

Рисунок 25 - Открытие консольного инструмента и его вид до открытия.

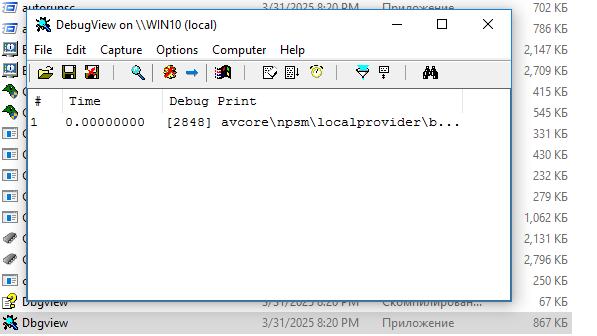

Рисунок 26 - Открытие графического инструмента и его вид до открытия.

Среди утилит Sysinternals найдены утилиты, работающие с дисками.

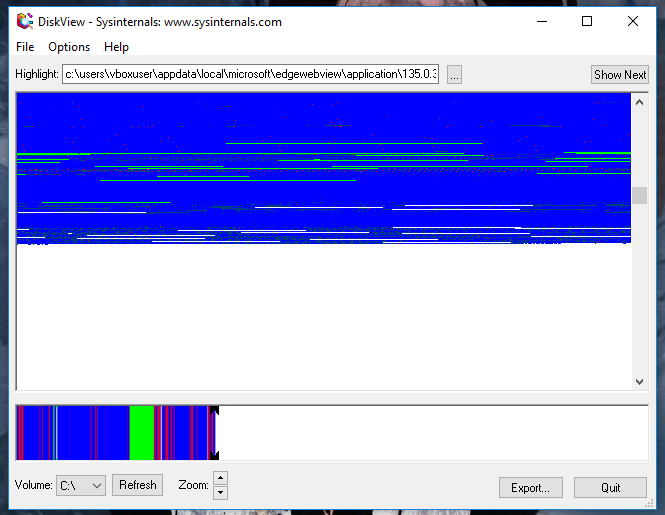

DiskView - утилита, которая показывает графическую карту диска, позволяя определить, где находится файл.

Рисунок 27 - утилита DiskView.

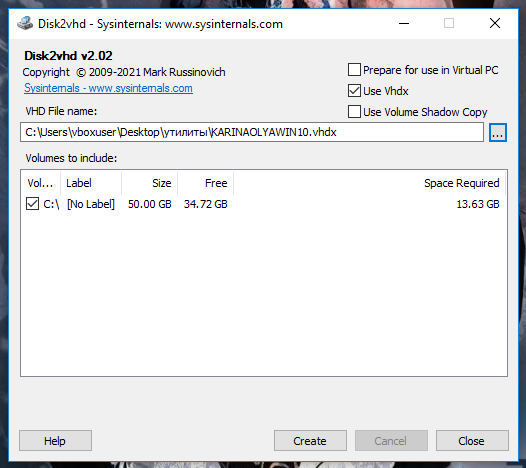

Disk2vhd — утилита, которая создаёт версии физических дисков в формате VHD для использования в виртуальных машинах.

Рисунок 28 - утилита Disk2vhd.

Среди “сторонних” утилит для работы с дисковым пространством, аналогичный менеджеру дисков был установлен и исследован Paragon Partition Manager 18 Disks and Volumes.

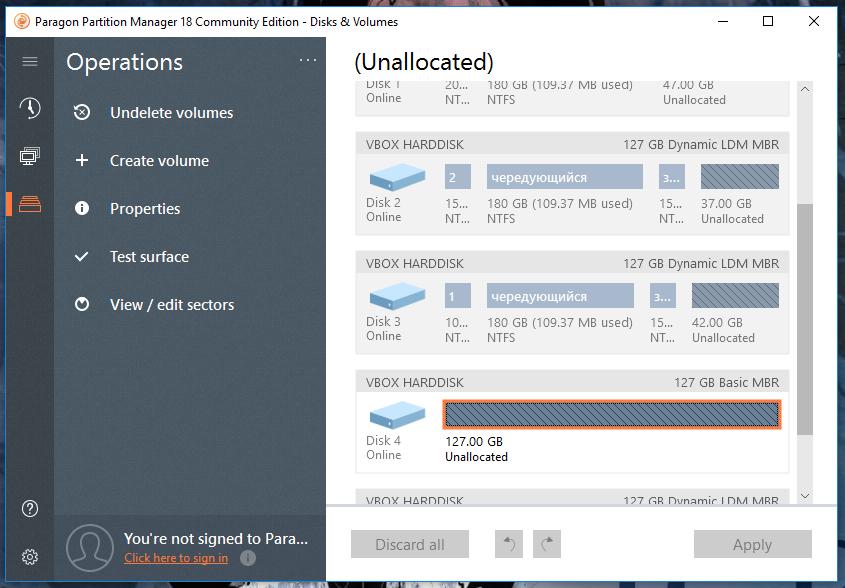

Рисунок 29 - Аналогия менеджеру дисков среди утилит - Paragon Partition Manager 18 Disks and Volumes.

Cравнивая функционал и интерфейс этого инструмента с менеджером дисков из состава ОС, можно определить, что Partition Manager имеет инструменты восстановления и диагностики, возможность перемещения разделов и другие функции, не доступные при работе с менеджером дисков. Помимо этого можно отметить более доступный и понятный интерфейс для пользователя.

Таким образом, для более углубленной работы с дисками может потребоваться установка различных утилит помимо встроенного менеджера дисков из состава ОС.

Упражнение 5 – Управление Windows с помощью Web интерфейса.

​В Windows существует возможность управления системой через веб-интерфейс, например через Remote Desktop Web Access. Как указано на сайте microsoft, он позволяет использовать совместимый веб-браузер для доступа к удалённым ресурсам. При этом необходимо получить доступ от администратора для работы с рабочим столом и приложениями как при непосредственной работе на локальном ПК. Это позволяет пользователям, имея сервер, подключаться к рабочим средам, с использованием веб-браузера для работы без необходимости установки ПО, что может быть удобно в ряде отдельных случаев (например при необходимости управления централизованно).

Выводы

В ходе выполнения лабораторной работы были изучены различные графические инструменты, такие как MMC, панель управления и параметры. Выяснено, что параметры представляют собой обновленный интерфейс настроек ОС, который сохраняет функциональность панели управления, делает возможным использование новых функций и предлагает обычным пользователям более интуитивный интерфейс. В свою очередь, MMC позволяет настраивать консоли для работы с определёнными компонентами, что может потребоваться администраторам. Также выявлено существование дополнительных средств управления, которые могут иметь больший функционал, чем встроенные в ОС.

Также в ходе работы мы обнаружили, что на виртуальной машине не открывается панель управления и тем самым осознали, что всё слетело :)) после создания новой ВМ проблема была решена!
